INSTALE LA REJILLA
6. Termine el cielo raso.
Instale el material del cielo raso. Recorte alrededor de la cubierta.
7. Acople la
rejilla a la
cubierta.
Apriete los resortes
de la rejilla e insér-
telos en las ranuras
que se encuentran
a cada lado de la
cubierta.
8. Empuje la
rejilla contra
el cielo raso.

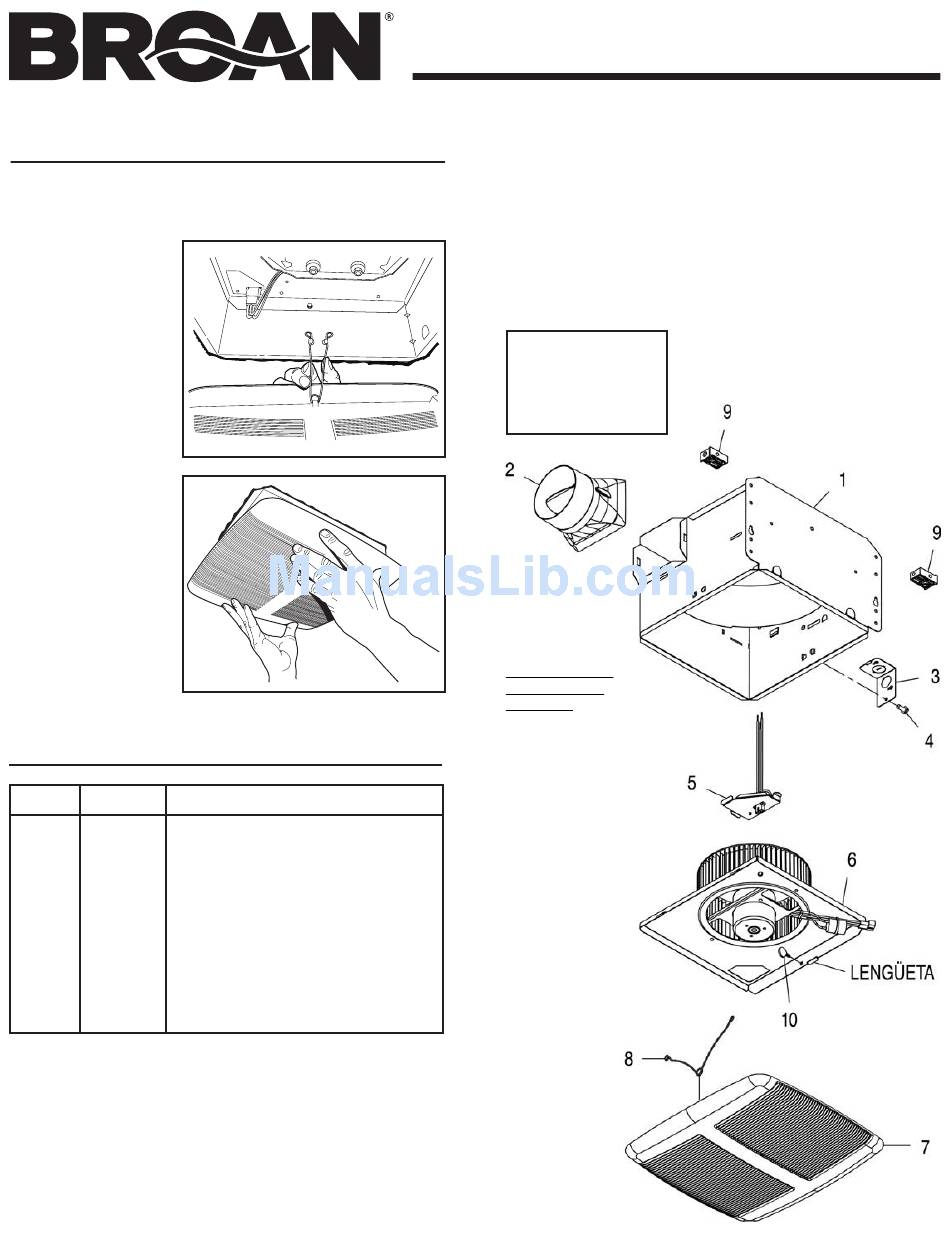

PIEZAS DE REPUESTO

Clave n. Pieza n.
o o
1 97016466 Cubierta
2 97016449 Conector del conducto (4 pulg.)
3 98010102 Placa de cableado
4 99170245 Tornillo n.
5 97018010 Conjunto del panel de cableado/arnés
6 97017783 Conjunto del ventilador
7 97016497 Conjunto de la rejilla
(incluye clave n.
8 99140199 Resorte de la rejilla (se requieren 2)
9 97018014 Separador (se suministran 2)
10 99420665 Tornillo de mariposa n.
Al hacer el pedido de una pieza de servicio se debe
especificar el número de la pieza (no el número de la clave).
Descripción
8-18 x 0.375
o
o 8)
8-18 x 0.375
o
Las piezas de
recambio se
pueden ahora pedir
en nuestro Web site.
Visítenos por favor en
www.broan.com
NOTA DE
SERVICIO
Para desmontar
el conjunto del
ventilador:
Desenchufe el
motor (7).
Saque el tornillo de
mariposa (15) de
la brida de la placa
del motor (9).
Localice la
LENGÜETA
única de la placa
del motor
(se encuentra junto
al receptáculo).
Empuje hacia
arriba cerca
de la lengüeta de la
placa del motor al
mismo tiempo que
empuja hacia
afuera
el costado de la
cubierta. O bien,
introduzca un
destornillador de
punta recta en
la ranura de la
cubierta (junto a la
lengüeta)
y gírelo.
MODELO QT80E
Página 8
99044823A
