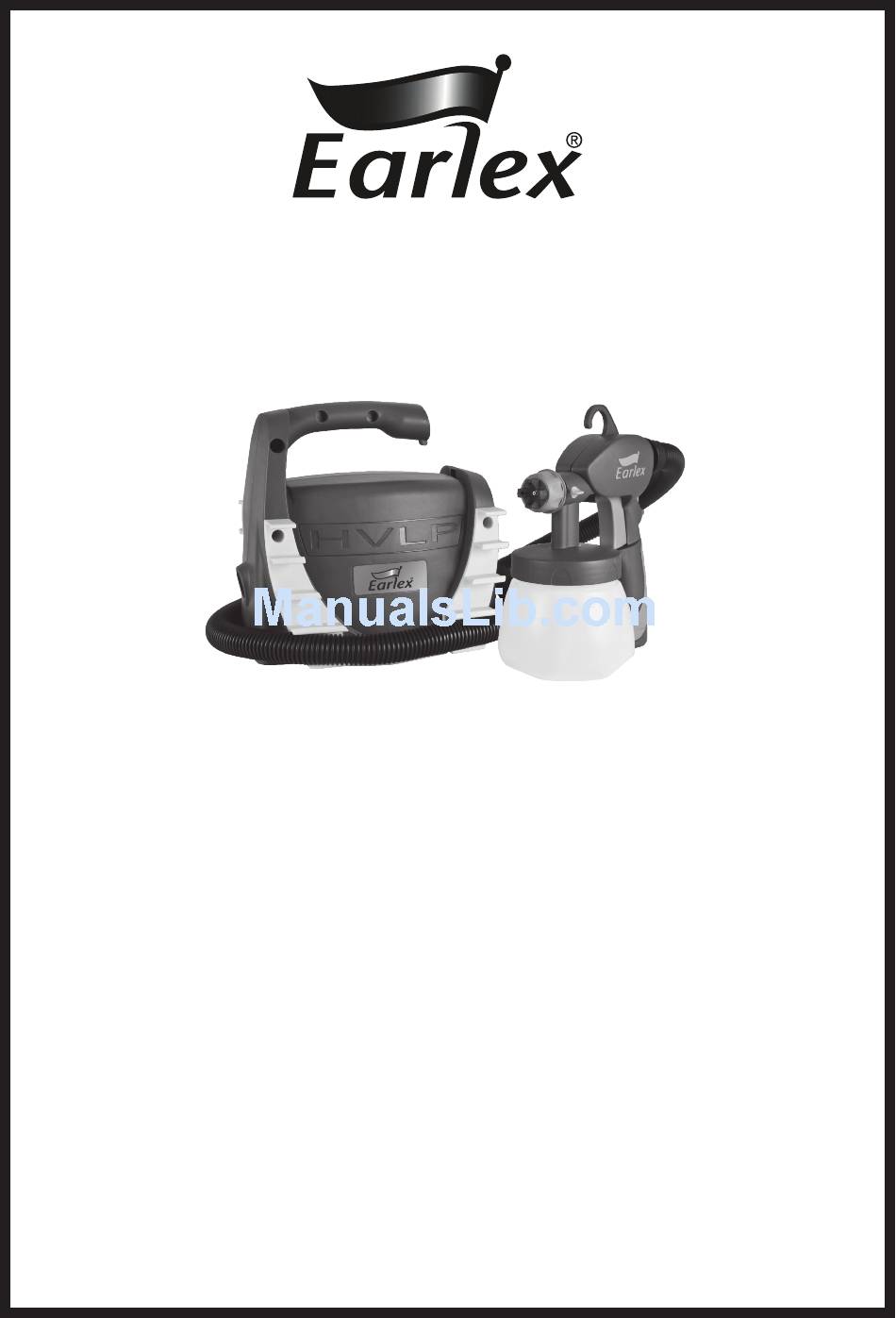

Ultimate SprayStation
HV3900KR
®
OPERATING INSTRUCTION MANUAL
BEFORE USE - PLEASE READ THE MANUAL AND
SAFETY INSTRUCTIONS CAREFULLY
Please retain for future reference.
취급설명서
Earlex Ultimate SprayStation
HV3900KR을 구매해 주셔서 감사합니다.
®
본 제품은 매우 다재다능한 스프레이 키트이며,
다양하게 응용하여 사용할 수 있습니다.
사용하기 전에
안전 지침과 취급설명서를 읽어 보시기 바랍니다.
나중에 참조를 하실 수 있도록 보관해 두시기 바랍니다.
당사는 취급설명서에 기재된 것과 다른 용도로 사용하는 경우,
파손 및 고장에 대해서는 보증하지 않습니다.
Advertisement
Table of Contents
Related Manuals for Earlex SprayStation HV3900KR
Summary of Contents for Earlex SprayStation HV3900KR
- Page 1 BEFORE USE - PLEASE READ THE MANUAL AND SAFETY INSTRUCTIONS CAREFULLY Please retain for future reference. 취급설명서 Earlex Ultimate SprayStation HV3900KR을 구매해 주셔서 감사합니다. ® 본 제품은 매우 다재다능한 스프레이 키트이며, 다양하게 응용하여 사용할 수 있습니다. 사용하기 전에 안전 지침과 취급설명서를 읽어 보시기 바랍니다.
- Page 2 (not supplied) 전동공구는 포함되어 있지 않습니다.
-
Page 3: Exploded Parts View
EXPLODED PARTS VIEW Fig.1 Fig.3 Fig.2 HV3500 HV2900/3900KR/5900... -
Page 4: Parts List
PARTS LIST FIG.1 Description Part Code Description Part Code Needle and Fluid Tip Tool V0018 Lip Seal - Fluid Needle V0007 Air Cap Ring V0001 Paint Flow Adjuster V0011 Air Cap V0002 Paint Container Seal L0682 Spray Direction Plate V0003 Pick-Up Tube V0012 Fluid Tip 2.0mm... -
Page 5: Spray Patterns
PREPARATION • Carefully cover areas which are not to be painted with a plastic cover and protective tape. • Wear a suitable mask when spraying products (and make sure there is adequate ventilation in the room when working indoors). • Clean the surface you are going to paint. As well as being clean, it must also be dry and smooth. •... -
Page 6: Cleaning Instructions
The most commonly used technique for painting a large surface is the ‘criss-cross’ technique, i.e. you apply the product in a horizontal strips and then cross over these strips by applying the product in a vertical strips (Fig.7). 1) To achieve a horizontal strip adjust the Spray Direction Plate (4) to the vertical position, pull the trigger and move your arm Fig.7 across to the right. -
Page 7: Troubleshooting
TROUBLESHOOTING PROBLEM CAUSE ACTION REQUIRED The paint drips onto item being Paint too diluted Add undiluted paint painted Paint output too high Reduce the paint output by turning Paint Flow Adjuster (9) clockwise Moving too slowly Increase speed of application Spray trigger held too long Release trigger sooner Spray Gun too close... -
Page 8: Mains Connection
US D563,503S US D562,544S CA 118106 EARLEX LTD WILL ACCEPT NO RESPONSIBILITY FOR THE USE OF THIS PRODUCT IF USED FOR ANY PURPOSES OTHER THAN THOSE DETAILED HEREIN. GUARANTEE and HELPLINE This product is guaranteed for a period of 24 months against faulty manufacture or materials. It is not guaranteed for industrial or hire purposes. - Page 9 부품 분해 조립도 그림.1 그림.2 그림.3 HV2900/ 3900KR / 5900 HV3500...
- Page 10 HVLP는 다량의 공기(High Volume), 낮은 공기압(Low Pressure)을 의미하며, HVLP는 빠르고 쉽게 도료를 분사 하고 항상 전문가적인 최상의 결 과물을 가져오게 합니다. 에어 컴프레서의 압축공기를 사용하는 범용의 스프레이건과 비슷하지만 Earlex의 스프레이건은 보다 낮은 공기압(LP)이 필요되어 집니다. 다량의 공기(HV)는 도료의 미립화를 가능하게 하고, 낮은 압력에서도 도료를 분사할 수 있도록 합니다. 그 결과 도료도착효율...
- Page 11 희석 Earlex DIY SprayStation ® HV3900KR은 최대 180초에 해당하는 점도의 도료를 분사 할 수 있습니다. 점도를 측정하려 그림.4 면 페인트 점도컵에 도료를 가득 채워 넣은 후, 페인트 점도컵 하단의 구멍으로 도료가 흐르기 시작 한 후부터 페인트 점도 컵 내부의 도료가 비워질 때까지의 총 소요시간을 측정하면 됩니다.(그림.4) 일반적인...
- Page 12 넓은 표면을 페인트 칠하기 위해 가장 일반적으로 사용되는 테크닉은 ‘크리스 크로스’ 테크닉으로, 예를 들어 세로 스트립 에서 제품을 분사한 다음 가로 스트립에서 제품을 분사하여 수직 스트립(그림.7)에 제품을 적용하여 교차하십시오. 1) 가로 스트립을 원하면 스프레이 방향 플레이트(4)를 세로 위치로 조정한 다음 트리거를 당기고 오른쪽으로 가로질러 팔 그림.7 을...
- Page 13 문제 해결 문제 원인 필요 조치 페인트 작업을 하는 동안 도장물 페인트를 너무 많이 희석했습니다. 희석하지 않은 페인트를 추가하십시오. 에 페인트 방울이 떨어졌습니다. 페인트가 나오는 양이 너무 많습니다. 페인트 조절다이얼(9)을 조정하여 페인트가 나오는 양을 줄이십시오. 동작이 너무 느립니다. 스프레이 작업의 속도를 올리십시오. 트리거를...
- Page 14 기재된 것과 다른 용도로 인한 파손 및 고장에 대해서는 보증하지 않습니다. 이 보증은 귀하의 법적 권리에 영향을 주지 않습니다. 본 제품에 관한 문의사항이 있으시면, 본사 고객센터 02.2277.0966 로 문의하시거나 info@earlex.kr로 이메일을 보내주시기 바랍니다. 또는 본사의 웹사이트 www.earlex.kr 를 방문해 주십시오.
- Page 16 스프렉스코리아 Tel: 02.2277.0966 Email: info@earlex.kr Website: www.earlex.kr 전기용품 안전인증번호 : KTL SW07555-12002A V0405 10 13 방송통신 기자재 등의 적합등록번호 : KCC-REM-Ear-HV3900...
