48 Installazione della scheda PCI wireless

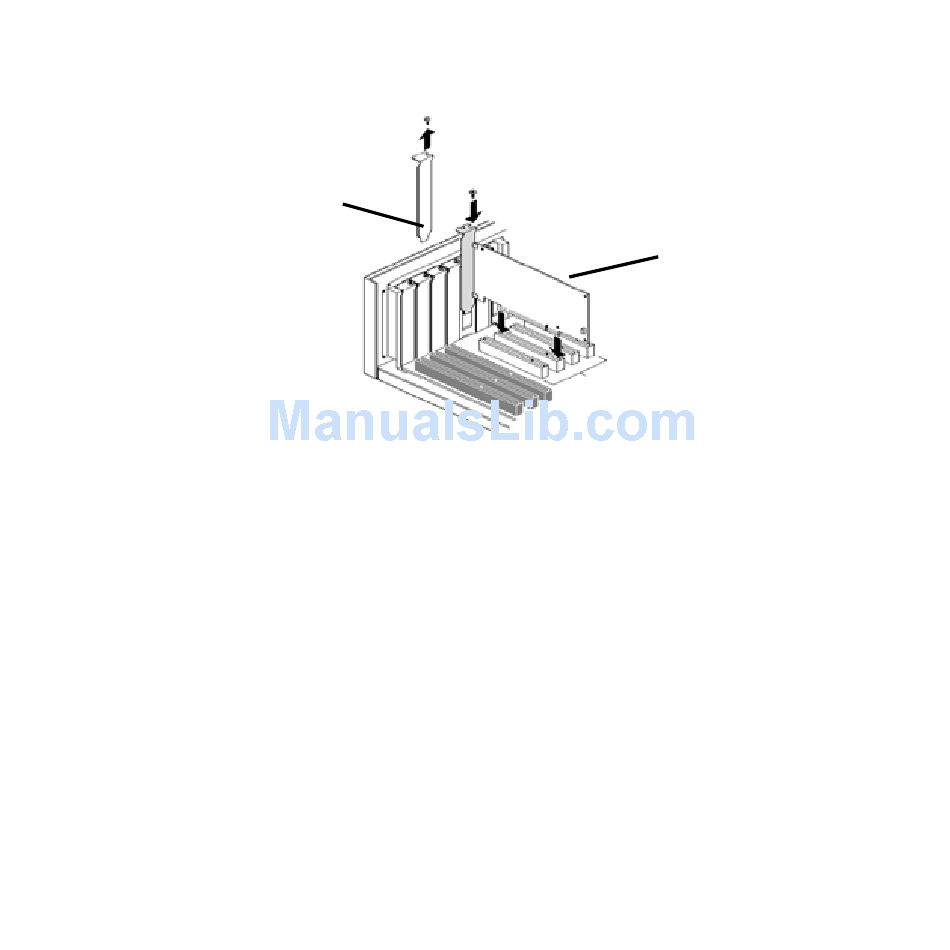

Figura 1 Inserimento della scheda PCI in uno slot PCI
4 Inserire la scheda PCI nello slot e spingerla con delicatezza verso il
basso fino al suo completo alloggiamento nello slot. Vedere 2
nella Figura 1.
5 Fissare la scheda PCI nello slot tramite la vite rimossa in
precedenza.
6 Rimettere il coperchio del computer.
7 Collegare le tre antenne ai rispettivi connettori della scheda PCI,
quindi fissarle avvitando le parti filettate in senso orario. Non
stringere troppo.
Per una ricezione ottimale, collocare le antenne in modo che
quella centrale sia in posizione eretta e le due laterali abbiano un
angolo di 45 gradi come mostrato nella Figura 2.
1
2
