TABLE OF CONTENTS
Safety Guidelines/Definitions .....................................2
Consumer Safety Information ....................................2
Important Safety Instructions ................................ 2-5
Specifications ............................................................6
Carton Contents ........................................................6
Assembly Instructions ........................................... 6-7
Operating Instructions ......................................... 8-11
Maintenance ............................................................12
IMPORTANT: Please make certain that the person who is to use this equipment carefully reads and
understands these instructions before operating.
12/28/2012

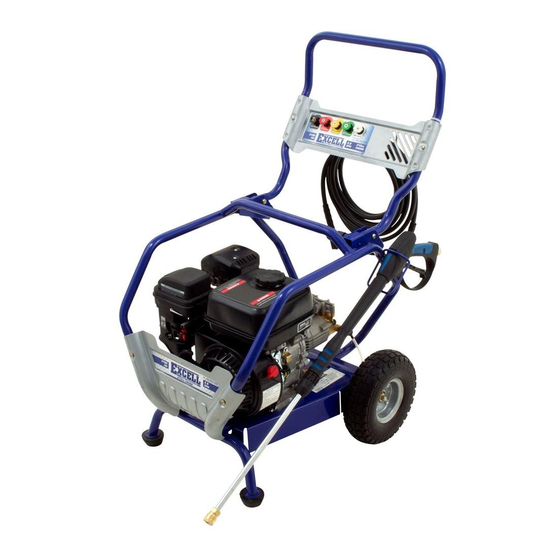

PRESSURE WASHER
OPERATION MANUAL
for model PWZ0163100.02
Storage ....................................................................13
Repairs ....................................................................13
Troubleshooting Guide ............................................14
Parts List & Exploded View ................................ 15-18
Warranty ..................................................................19
Français ............................................................. 20-38
Español .............................................................. 39-57
PRINTED IN CHINA
Part No. E106534 // Rev. 2
Advertisement
Chapters
Table of Contents
Related Manuals for Excell PWZ0163100.02
Summary of Contents for Excell PWZ0163100.02
-
Page 1: English

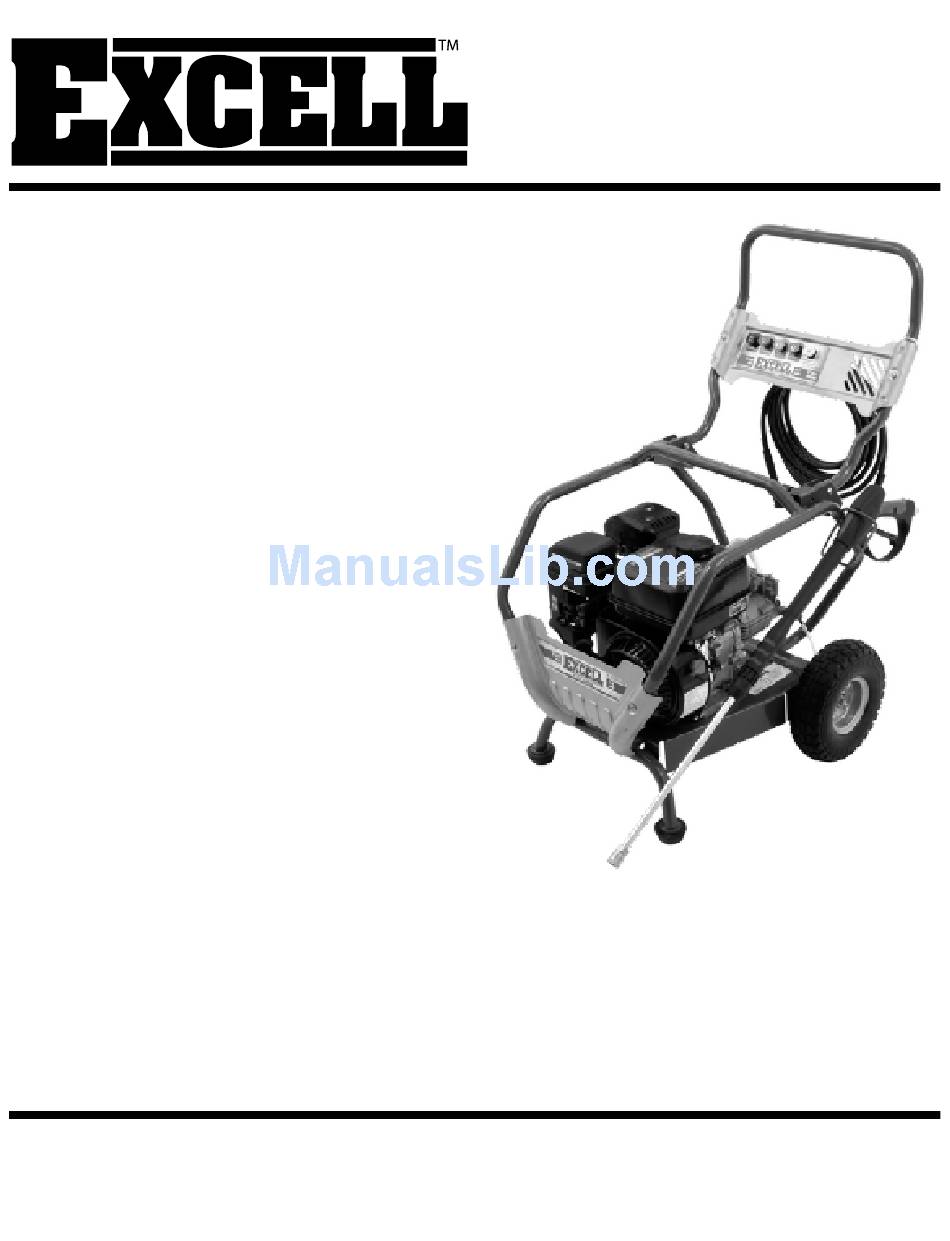

PRESSURE WASHER OPERATION MANUAL for model PWZ0163100.02 Record all information and attach sales receipt here for future reference: Purchase Date:__________________________ Serial #: ________________________________ Questions? 1-888-895-4549 Learn more about your pressure washer and get answers to frequently asked questions. TABLE OF CONTENTS Safety Guidelines/Definitions ........2... -
Page 2: Safety Guidelines/Definitions
SAFETY GUIDELINES - DEFINITIONS • SAVE ALL INSTRuCTIONS This manual contains information that is important for you to know and understand. This information relates to protect- ing YOuR SAFETY and PREVENTING EQuIPMENT PROBLEMS. To help you recognize this information, we use the sym- bols below. - Page 3 IMPORTANT SAFETY INFORMATION (CONT.) • SAVE ALL INSTRuCTIONS RISK OF EXPLOSION FOR FIRE (CONT.) D A N GE R WHAT CAN HAPPEN HOW TO PREVENT IT • Materials placed against or near the pressure washer can • Never operate pressure washer in an area containing dry brush interfere with its proper ventilation features causing overheating or weeds.
- Page 4 IMPORTANT SAFETY INFORMATION (CONT.) • SAVE ALL INSTRuCTIONS RISK OF INJURY FROM SPRAY D A N GE R WHAT CAN HAPPEN HOW TO PREVENT IT • High-velocity fluid spray can cause objects to break, propelling • Always wear ANSI-approved z87.1 safety glasses. Wear protec- particles at high speed.
-
Page 5: Risk Of Bursting
IMPORTANT SAFETY INFORMATION (CONT.) • SAVE ALL INSTRuCTIONS RISK OF BURSTING W A RNING WHAT CAN HAPPEN HOW TO PREVENT IT • Over inflation of tires could result in serious injury and property • Use a tire pressure gauge to check the tires pressure before damage. -
Page 6: Specifications
SPECIFICATIONS • SAVE ALL INSTRuCTIONS MODEL ..........PWZ0163100.02 GPM MAX ..............2.8 PSI MAX ..............3100 OPERATING GPM ..........2.5 OPERATING PSI ..........2854 CARTON CONTENTS • SAVE ALL INSTRuCTIONS Operation- Manual Wrench Frame Foot Hex Wrench Gun Holder Engine Manual Cleaning Tool Engine Frame Assembly... -
Page 7: Assembly Instructions
ASSEMBLY INSTRUCTIONS (CONT.) • SAVE ALL INSTRuCTIONS 4. Locate axle and slide axle through holes in frame. Secure one wheel to each end of axle with supplied M8 nuts. Ensure that small plastic washer is placed between frame and wheel. Tighten nuts with provided wrench. -
Page 8: Operating Instructions
OPERATING INSTRUCTIONS • SAVE ALL INSTRuCTIONS Compare the illustrations with your unit to familiarize yourself with the location of various controls and adjustments. Save this manual for future reference. BASIC ELEMENTS OF A PRESSURE WASHER Quick Connect Nozzles stored in this panel High Pressure Pump: Increases the pressure of the water supply. - Page 9 OPERATING INSTRUCTIONS (CONT.) • SAVE ALL INSTRuCTIONS PRESSURE WASHER OPERATING FEATURES PRESSURE ADJUSTMENTS The pressure setting is present at the factory to achieve optimum pressure and cleaning. If you need a lower pressure, it can be accomplished by these methods. 1.
- Page 10 OPERATING INSTRUCTIONS (CONT.) • SAVE ALL INSTRuCTIONS HOW TO APPLY CHEMICALS ing any quick connect nozzle other than the black soap nozzle. AND CLEANING SOLVENTS Applying chemicals or cleaning solvents is a low pressure operation. NOTE: use only soaps and chemicals designed for pres- sure washer use.
-
Page 11: Operating Instructions
OPERATING INSTRUCTIONS (CONT.) • SAVE ALL INSTRuCTIONS STARTING 8. Insert the quick connect nozzle for the task being performed. See How To use Wand instructions in this Prior to starting, refer to your engine manual for section. proper starting procedure. 9. -
Page 12: Maintenance
MAINTENANCE • SAVE ALL INSTRuCTIONS HOW TO CLEAN THE WATER W A RN ING RISK OF BURN HAZARD. When per- INLET FILTER forming maintenance, you may be exposed to hot surfaces, water pressure or moving parts that can This screen filter should be checked periodically and cause serious injury or death. -
Page 13: Storage
STORAGE • SAVE ALL INSTRuCTIONS ENGINE 4. Add RV antifreeze or windshield washer fluid to hose. Consult the Engine Owners Manual for the manufacturer’s 5. Pull engine starter rope slowly several times until recommendations for storage. antifreeze/ washer fluid comes out of high-pressure hose connection of pump. -
Page 14: Troubleshooting Guide
TROUBLESHOOTING GUIDE • SAVE ALL INSTRuCTIONS Problem Cause Correction Engine will not start (see En- 1. No fuel 1. Add fuel. gine Manual for further engine 2. Pressure builds up after two pulls on the 2. Squeeze gun trigger to relieve pressure. troubleshooting) recoil starter or after initial use. -
Page 15: Parts List & Exploded View
Nut, M5 X 0.8 Nyloc E104816 Assembly, Hose, 1/4", 25 Ft, 20 Assembly, Frame, MPA Rating PWZ0163100.02 E104822 Gun, Pressure Washer, Ergonom- ic With Color Touch Points Note: Any part number field without a number listed is not available. Descriptions are provided for reference only. -
Page 16: Parts List & Exploded View
PARTS LIST & EXPLODED VIEW PRESSURE WASHER ITEM # E106527 Copyright © 2013 MAT Industries, LLC 16 - ENG E106534... - Page 17 PARTS LIST & EXPLODED VIEW PRESSURE WASHER ITEM #E104755 - PUMP Repair Kits Pistons Kit C Valves Kit B Unloader Kit A Oil Seals Water Seals Kit E Kit D O-Rings Kit F E106534 17 - ENG Copyright © 2013 MAT Industries, LLC...
- Page 18 PUMP PARTS LIST PART NO. DESCRIPTION E104755 Pump Unloader Kit Valves Kit Pistons Kit Water Seals Kit Oil Seals Kit O-Rings Kit Seal Housing O-Ring (18 x 2.4) Breather Bearing Hollow Shaft Bearing Circlip Ring Spring Piston O-Ring (73 x 2.65) Housing Bolt M8 x 25 8.8 Seal...
-
Page 19: Warranty
LIMITED WARRANTY • SAVE ALL INSTRuCTIONS WARRANTY COVERAGE : MAT Industries, LLC (the Company) Warrants to the original retail customer in North America that it will repair or replace, free of charge, any parts found by the Company or its authorized service representative to be defective in material or workmanship. This warranty covers the cost of replacement parts and labor for defects in material or workmanship. -
Page 20: Table Of Contents
