READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
This book has important information for the use and safe operation of this machine. Failure to read this
book prior to operating or attempting any service or maintenance procedure to your Clarke machine
could result in injury to you or to other personnel; damage to the machine or to other property could occur
as well. You must have training in the operation of this machine before using it. If your operator(s) cannot
read this manual, have it explained fully before attempting to operate this machine.
All directions given in this book are as seen from the operator's position at the rear of the machine.
For new books write to: Clarke
Form No. 70879B
3/08
Rider Scrubber
Rotary, Cylindrical and

(Power steering)

Operator's Manual
Manuel d'utilisation
Libro de Instrucciones
Canada Patent No. 2,353,279 (Deluxe Machines)
®
, 2100 Highway 265, Springdale, Arkansas 72764.
EN
English (2 - 33)
ES
Español (34 - 65)
FR
Français (66 - 96)
®
Clarke
Printed in the U.S.A.

Advertisement

Table of Contents
loading

Related Manuals for Clarke Focus

Summary of Contents for Clarke Focus

  • Page 1: Power Steering

    This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well.

  • Page 2: Table Of Contents

    ENGLISH Table of Contents Operator Safety Instructions ..............................3 Introduction & Machine Specifications ............................ 5 Symbols Used on Focus ................................. 6 Display Screens for Focus ..............................7 Machine Control Panel ................................8 Joystick Controls ..................................9 Machine Controls and Features .............................. 9 How to Prepare the Machine for Operation ...........................

  • Page 3: Operator Safety Instructions

    Failure to read the Operator’s Manual prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it.
  • Page 4 Use of this machine to move other objects or to climb on could result in injury or damage. Do not use this machine as a step or furniture. CAUTION: Your machine warranty will be voided if anything other than genuine Clarke parts are used on your machine. Always use Clarke parts for replacement. CAUTION: This machine contains lead acid batteries.

  • Page 5: Introduction & Machine Specifications

    1520 lbs. (689 kg) 1520 lbs. (689 kg) 1510 lbs. (685 kg) & full of solution Warranty 8 years Polydur tanks, 3 years parts, 1 year labor, 18 months pro-rated batteries Clarke ® Operator's Manual (EN) - Focus Rider - 5 -...

  • Page 6: Symbols Used On Focus

    • Do not use flammable materials. LCD Display Button RISK OF INJURY OR DAMAGE TO MACHINE • Do not turn, stop or leave machine 71018A on a ramp or dock. Clarke ® Page Operator's Manual (EN) - Focus Rider...

  • Page 7: Display Screens For Focus

    SCREEN 3 (Diagnostic) The Diagnostic only. It will not show unless a fault with the machine occurs. When the fault happens the icon and error code will be displayed. Clarke ® Operator's Manual (EN) - Focus Rider - 7 -...

  • Page 8: Machine Control Panel

    The circuit breaker reset buttons are located on the back side of the front cover below front display. The breakers are as follows: Item A - Main (5 amp) Item B - Key Switch (5 amp) Clarke ® Page Operator's Manual (EN) - Focus Rider...

  • Page 9: Joystick Controls

    Machine Controls and Features Recovery Tank Float The FOCUS Rider Scrubber is equipped with a float that shuts the vacuum off when the recovery tank is full. The squeegee will no longer pick up water. If this should happen, raise the squeegee and empty the recovery tank.

  • Page 10: How To Prepare The Machine For Operation

    4. Rotate the recovery tank and then carefully rotate it forward to the normal operating position. Lower the base support of the seat. NOTE: Charge the batteries before using. Clarke ® Page -10- Operator's Manual (EN) - Focus Rider...

  • Page 11: Battery Maintenance

    To clean the terminals and connectors, use a terminal and connector cleaning tool. Do not allow ammonia or bicarbonate of soda to get into the batteries. Keep the batteries charged. Clarke ® Operator's Manual (EN) - Focus Rider - 11 -...

  • Page 12: How To Charge The Batteries

    (see figure 6, A - Red, B - Yellow, C - Green ). For color indications see figure 6A. Recharging the Batteries The Focus Rider Scrubber comes with an on board charger. Plug into any wall socket and charging is automatic. Observe indicator light to ensure the charging process has started (see figure 6, A - Red, B - Yellow, C - Green ).

  • Page 13: Level Indicators For The Charge On The Batteries

    NOTE: As the rear squeegee blade wears, it can be rotated and/or flipped to obtain four good edges before having to change blades. ” minimum Figure 10 Clarke ® Operator's Manual (EN) - Focus Rider - 13 -...

  • Page 14: How To Change Or Rotate Brushes On Cylindrical Brush Head

    8. Raise door and install thumb screw. 9. Place side skirt on retainer pins and lower in place. 10. Brushes should be rotated after every 20 hours of use. Figure 13 Figure 14 Clarke ® Page -14- Operator's Manual (EN) - Focus Rider...

  • Page 15: How To Install And Remove The Brush Or Pad On The Boost Head

    3. Turn the key switch "OFF". 4. Go to the side of the machine. 5. Pull downward on the brush or pad until it releases from the flex plates. See figure 16. Clarke ® Operator's Manual (EN) - Focus Rider - 15 -...

  • Page 16: How To Operate The Machine

    The horn is a continuous tone when pressing the horn button. In reverse the horn pulses automatically. One Touch Operation One touch cleaning is a feature on the Focus Rider Scrubber. The factory defaults for this setting are 1 bar of brush pressure and 2 Figure 17 bars for solution flow and squeegee in the down position.

  • Page 17: How To Return One Touch To Factory Default Settings

    Directional Control (see figure 18, A and B) The Focus Rider Scrubber is equipped with a joystick for controlling speed and direction of the machine. Simply point the joystick in the direction you want the machine to go (figure 18, A).

  • Page 18: Seat Adjustment

    The bottom position is for heavy weight operators. See figure 21, B. NOTE: The lever must be pressed firmly to change positions. Figure 21 Clarke ® Page -18- Operator's Manual (EN) - Focus Rider...

  • Page 19: How To Read The Battery Meter

    The vacuum motors will shut down a few moments later. NOTE: Recovery times will vary depending on solution flow setting and floor type. Figure 24 Clarke ® Operator's Manual (EN) - Focus Rider - 19 -...

  • Page 20: How To Operate The Squeegee And The Vacuum Motor

    1. Press the “ - “ side of the switch (figure 28). 2. Press and hold the “ - “ side of the switch to achieve minimum or no brush pressure. Figure 28 Clarke ® Page -20- Operator's Manual (EN) - Focus Rider...

  • Page 21: How To Fill The Solution Tank

    2. Stop the machine safely. 3. Turn the machine both left and right and return to a straight direction. 4. Turn a 180 turn where one rear wheel just pivots. Clarke ® Operator's Manual (EN) - Focus Rider - 21 -...

  • Page 22: Do These Procedures When You Begin Your Work Period

    7. Make sure that the brushes/pads are in position and installed correctly. 8. Make sure the brush housings are in position on the brush head. 9. Check the installation of the squeegee and squeegee hose. Clarke ® Page -22- Operator's Manual (EN) - Focus Rider...

  • Page 23: How To Clean A Floor

    2 inches (5 cm) of the area already cleaned by the brush. NOTE: During most cleaning procedures, apply and remove the solution in one operation. Clarke ® Operator's Manual (EN) - Focus Rider - 23 -...

  • Page 24: How To Clean A Very Dirty Floor

    10. Empty the recovery tank. NOTE: When hose is lowered below water level, water will flow. WARNING: Use gloves to protect your hands from contact with dangerous solutions when preforming the steps listed above. Clarke ® Page -24- Operator's Manual (EN) - Focus Rider...
  • Page 25 Always wear eye protection and protection clothing when working near batteries. 18. Charge the batteries. See the instructions in the section of this book called “How to Charge the Batteries”. Clarke ® Operator's Manual (EN) - Focus Rider - 25 -...

  • Page 26: Maintenance

    (see figure 37). NOTE: Make sure that the tank is empty first. 4. Rinse the tank and clean the drain plug. Clarke ® Page -26- Operator's Manual (EN) - Focus Rider...

  • Page 27: Cleaning The Solution Tank And Filter

    1. Remove the squeegee assembly from the machine. 2. Remove clamp and front squeegee blade. 3. Install new front squeegee blade and reinstall clamp. 4. Replace squeegee on machine. Clarke ® Operator's Manual (EN) - Focus Rider - 27 -...

  • Page 28: Rear Squeegee Blade Replacement

    1. Remove 4 screws holding foot plate to solution tank (see figure 42). 2. Locate two black wires tied together and marked “reset sw” (see figure 43). Figure 43 Clarke ® Page -28- Operator's Manual (EN) - Focus Rider...
  • Page 29 6. Key machine on. If machine drives straight, then proceed to step 7. If not, then repeat steps 2-5. 7. Replace foot plate and screws. 8. Key machine on. Figure 45 Figure 46 Clarke ® Operator's Manual (EN) - Focus Rider - 29 -...

  • Page 30: How To Correct Problems In The Machine

    Poor electrical connection at the brush head Connect the electrical connection at the brush unit. head unit. Clarke ® Page -30- Operator's Manual (EN) - Focus Rider...

  • Page 31: Common Error Codes

    9000 Place brushes or pads onto machine. Brushes not fitted. 2F01 Release traverse switch and reactivate. Drive system activated prior to turning key switch "ON". Clarke ® Operator's Manual (EN) - Focus Rider - 31 -...

  • Page 32: Accesories And Options

    Off Aisle Spray Tool and Vac Wand (includes pump) 10876A Solution and Recovery Tank Level Indicator Lights 10877A Caution Strobe Light (Amber) 10878A Deluxe Seat 10879A Head Light 53390A CBMS - Clarke Battery Maintenance System Clarke ® Page -32- Operator's Manual (EN) - Focus Rider...
  • Page 33 ENGLISH NOTES Clarke ® Operator's Manual (EN) - Focus Rider - 33 -...
  • Page 34 Este manual contiene información importante acerca del uso y la seguridad de la máquina. Si no lee el manual antes de utilizar su máquina Clarke o de intentar realizar los procedimientos de reparación o mantenimiento de la misma, usted o el resto del personal podrían sufrir lesiones; asimismo, podrían producirse daños a la máquina o a otras propiedades.

  • Page 35: Instrucciones De Seguridad Para El Operador

    Usted o el resto del personal pueden sufrir lesiones si no leen el manual de instrucciones antes de operar, intentar reparar, o realizar mantenimiento a su máquina Clarke. Asimismo, pueden producirse daños a la máquina o a otras propiedades. Antes de utilizar la máquina, usted debe haber recibido capacitación adecuada en la operación de la misma.
  • Page 36 PRECAUCIÓN: Si utiliza esta máquina para desplazar otros objetos o para subirse a la misma se pueden producir lesiones o daños. No utilice esta máquina como escalera ni como mueble. PRECAUCIÓN: Si no utiliza los repuestos originales de Clarke la garantía de la máquina se anulará. Utilice siempre repuestos de Clarke.

  • Page 37: Introducción Y Especificaciones De La Máquina

    1510 lbs. (685 kg) AH, llenos de solución Garantía 8 anos para los depósitos Polydur , 1 año de mano de obra, 18 meses para las batería, en base prorrateada Clarke ® Manual del operador (ES) - Focus Rider - 37 -...

  • Page 38: Símbolos Utilizados En El Modelo Focus

    ESPAÑOL Símbolos usados en el modelo FOCUS fregadora de conductor a bordo Botón de la bocina Pulsación única Cepillo Arriba/ Abajo Velocidad de desplazamiento Interruptor On/Off (encendido/ Escobilla de goma apagado) Arriba/ Abajo i-Drive Guía Direccional Interruptor del flujo de solución DEL de Recuperación /...

  • Page 39: Pantalla Del Modelo Focus

    ESPAÑOL Pantallas de visualización para FOCUS fregadora de conductor a bordo Indicador de la velocidad de Flecha de posición que indica la posición desplazamiento actual de la escobilla de goma (arriba o 1 = baja 0-2 mph abajo) 2 = media 0-3 mph...

  • Page 40: Panel De Control De La Máquina

    Los disyuntores son los siguientes: Elemento A - Principal (5 amperes) Elemento B – Interruptor de llave (5 amperes) Clarke ® -40- Manual del operador (ES) - Focus Rider...

  • Page 41: Controles De Palanca

    Controles y funciones de la máquina Figura 2 Flotador del depósito de recuperación La fregadora FOCUS de conductor a bordo está equipada con un flotador que cierra el vacío cuando el depósito de recuperación se encuentra lleno. La escobilla de goma no recoge más agua.

  • Page 42: Preparación De La Máquina Para El Funcionamiento

    Gire el tanque de recuperación y después gírelo cuidadosamente hacia adelante hasta la posición de funcionamiento normal. Baje el apoyo de la base del asiento. NOTA: Cargue las baterías antes del uso. Clarke ® -42- Manual del operador (ES) - Focus Rider...

  • Page 43: Mantenimiento De Las Baterías

    Para limpiar los bornes y conectores, utilice una herramienta de limpieza para bornes y conectores. No permita que el amoníaco o el bicarbonato de sodio ingresen a las baterías. Mantenga las baterías cargadas. Clarke ® Manual del operador (ES) - Focus Rider - 43 -...

  • Page 44: Carga De Las Baterías

    Si la batería de reemplazo es una batería diferente de Clarke, por favor contacte al Servicio Técnico de Clarke al número 800-356-7274 para recibir más instrucciones. Si la batería de reemplazo no es una batería de Clarke por favor contacte al fabricante del cargador para recibir instrucciones.

  • Page 45: Indicadores De Nivel De Carga De Las Baterías

    NOTA: A medida que se gasta la hoja de la escobilla de goma trasera, se la puede girar y/ o dar vuelta para obtener cuatro bordes buenos antes de tener que cambiar las hojas. Clarke ® Manual del operador (ES) - Focus Rider - 45 -...

  • Page 46: Métoda Para Cambiar Orotar Los Cepillos En El Cepillo Cilíndrico Cabezal

    9. Coloque el faldón lateral sobre las clavijas de retención y baje colocando en su lugar. 10. Los cepillos deberán rotarse después de cada 20 horas de uso. Figura 13 Figura 14 Clarke ® -46- Manual del operador (ES) - Focus Rider...

  • Page 47: Instalación De La Cepillo O La Almohadilla

    4. Diríjase a la parte lado de la máquina. 5. Tire del ceplillo o de la almohadilla hacia abajo hasta que se suelte de las placas flexibles. Ver figura 16. Clarke ® Manual del operador (ES) - Focus Rider - 47 -...

  • Page 48: Operación De La Máquina

    En reversa la bocina se acciona de forma automática. Operación de pulsación única La limpieza de pulsación única es una función de la fregadora Focus de conductor a bordo. El valor por omisión de fábrica para esta Figura 17 configuración es de uno barra de presión de cepillo y dos barras para...

  • Page 49: Cambio De La Operación De Pulsación Única Por Las Configuraciones Por Omisión De Fábrica

    Control direccional (consulte la figura 18, A y B) La fregadora FOCUS de conductor a bordo está equipada con una palanca de control para controlar la velocidad y dirección de la máquina. Sólo debe apuntar la palanca en la dirección hacia la cual desea que vaya la máquina...

  • Page 50: Ajuste Del Asiento

    La posición inferior es para los operadores muy pesados. Consulte la figura 21, B. NOTA: Para cambiar las posiciones se debe oprimir la palanca con firmeza. Clarke ® -50- Manual del operador (ES) - Focus Rider...

  • Page 51: Lectura Del Medidor De Carga De La Batería

    NOTA: El tiempo que demora en llenarse el depósito de recuperación varía según la configuración del flujo de solución y según el tipo de piso. Figura 24 Clarke ® Manual del operador (ES) - Focus Rider - 51 -...

  • Page 52: Operación De La Escobilla De Goma Y Del Motor De Vacío

    Presione el lado “ - “ del interruptor (figura 28). Presione y mantenga el lado “ - ” del interruptor para alcanzar para lograr mínimo presión o ninguna presión de los cepillos. Figura 28 Clarke ® -52- Manual del operador (ES) - Focus Rider...

  • Page 53: Llenado Del Depósito De Solución

    Girar la máquina tanto hacia la izquierda como hacia la derecha y regresar a la línea recta. Dar un giro de 180 grados de manera que sólo use como eje de rotación una rueda trasera. Clarke ® Manual del operador (ES) - Focus Rider - 53 -...

  • Page 54: Efectúe Estos Procedimientos Al Comienzo Del Período De Trabajo

    Compruebe que los alojamientos de los cepillos estén en posición en el cabezal del cepillo. Verifique la instalación de la escobilla de goma y de la manguera de la misma. Clarke ® -54- Manual del operador (ES) - Focus Rider...

  • Page 55: Limpieza De Pisos

    2 pulgadas (5 cm) de la superficie que el cepillo ya limpió. NOTA: Durante la mayoría de los procedimientos de limpieza aplique y saque la solución en una operación. Clarke ® Manual del operador (ES) - Focus Rider - 55 -...

  • Page 56: Limpieza De Pisos Muy Sucios

    ésta fluye . ADVERTENCIA: Use guantes para protegerse las manos del contacto con soluciones peligrosas cuando siga los pasos enumerados anteriormente. Clarke ® -56- Manual del operador (ES) - Focus Rider...

  • Page 57: Limpieza Del Depósito De Recuperación Y Del Filtro

    Siempre utilice protección ocular y ropa de protección cuando trabaje cerca de baterías. 18. Cargue las baterías. Consulte las instrucciones incluidas en la sección de este manual llamada “Carga de las baterías”. Clarke ® Manual del operador (ES) - Focus Rider - 57 -...

  • Page 58: Mantenimiento

    (consulte la figura 37). NOTA: Primero compruebe que el depósito está vacío. Enjuague el depósito y limpie el tapón de drenaje. Clarke ® -58- Manual del operador (ES) - Focus Rider...

  • Page 59: Mantenimiento De La Escobilla De Goma

    Coloque la hoja delantera de la escobilla de goma delantera nueva y vuelva a colocar la abrazadera. Vuelva a colocar la escobilla de goma en la máquina. Clarke ® Manual del operador (ES) - Focus Rider - 59 -...

  • Page 60: Reemplazo De La Hoja De La Escobilla De Goma Trasera

    Retire los cuatro tornillos que sostienen la placa de pedal al depósito de la solución (consulte la figura 42). Coloque los dos cables negros unidos juntos y marcados “reajuste sw” (consulte la figura 43). Figura 43 Clarke ® -60- Manual del operador (ES) - Focus Rider...
  • Page 61 2-5. 7. Vuelva a colocar la placa del pedal y los tornil- los. 8. Conecte la máquina. Figura 45 Figura 46 Clarke ® Manual del operador (ES) - Focus Rider - 61 -...

  • Page 62: Corrección De Problemas De La Máquina

    La conexión eléctrica en la unidad del Realice la conexión eléctrica en la unidad del cabezal del cepillo no es buena. cabezal del cepillo. Clarke ® -62- Manual del operador (ES) - Focus Rider...

  • Page 63: Códigos De Error Comunes

    Libere el interruptor de desplazamiento El sistema de impulsión se ha activado antes de girar el y vuelva a activar. interruptor de llave a la posición “ON” (encendido). Clarke ® Manual del operador (ES) - Focus Rider - 63 -...
  • Page 64 Luces indicadoras de nivel del depósito de solución y recuperatión 10877A Luz estroboscópica de precaución (Ámbar) 10878A Asiento de lujo 10879A Faro delantero 53390A CBMS - Sistema de mantenimiento de batería Clarke Clarke ® -64- Manual del operador (ES) - Focus Rider...
  • Page 65 ESPAÑOL Clarke ® Manual del operador (ES) - Focus Rider - 65 -...
  • Page 66 La non-lecture de ce manuel avant d’utiliser ou d’entretenir votre machine Clarke risque de provoquer un accident ou d’endommager la machine ou son environnement. Vous devez avoir été formé à l’utilisation de cette machine avant de l’utiliser. Si l’opérateur n’est pas en mesure de lire ce Manuel, il devra se le faire expliquer entièrement avant de...

  • Page 67: Consignes De Sécurité Destinées À L'opérateur

    La non-lecture du Manuel de l’utilisateur avant d’utiliser ou de tenter d’entretenir votre machine Clarke est susceptible de provoquer un accident ; un endommagement de la machine ou de son environnement est également possible. Vous devez avoir été formé à l’utilisation de cette machine avant de l’utiliser.
  • Page 68 La garantie de votre machine sera annulée si vous utilisez d’autres pièces que les pièces d’origine Clarke sur votre machine. N’utilisez que des pièces de rechange Clarke. ATTENTION :Cette machine contient des batteries au plomb. Ces batteries doivent être éliminées d’une manière respectueuse de l’environnement.

  • Page 69: Introduction Et Caractéristiques De La Machine

    & rempli de produit Garantie 8 ans pour les réservoirs Polydur , 3 ans pour les pièces, 1 an main d’oeuvre, 18 mois au prorata pour les batteries Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 69 -...

  • Page 70: Focus Sur Les Symboles Utilisés

    FRANÇAIS Symboles utilisés dans les FOCUS laveuse autoportée Bouton de l’avertisseur sonore Bouton One Touch Abaissement/ relèvement des brosses Vitesse de déplacement Commutateur Marche/Arrêt Abaissement/ Relèvement de la raclette Commandes directionnelles i-Guide Commutateur d’écoulement de la solution Voyant DEL Récupération /...

  • Page 71: Focus Sur Les Écrans D'affichage

    FRANÇAIS Ecrans de l’afficheur pour les FOCUS laveuse autoportée Indicateur de vitesse de déplacement 1 = lente 0-2 mph Flèche de position indiquant la position 2 = moyenne 0-3 mph actuelle de la raclette (haute ou basse) 3 = élevée 0-4 mph Les voyants sont illuminés, indiquant...

  • Page 72: Panneau De Commande De La Machine

    à l’arrière du capot avant situé sous l’afficheur avant. Les coupe-circuits sont les suivants : Disjoncteur A - Secteur (5 A) Disjoncteur B - commutateur à clé (5 A) Clarke ® -72- Manuel de l’utilisateur (FR) - Focus Rider...

  • Page 73: Fonctions Du Levier De Commandes

    Commandes et fonctions de la machine Figure 2 Flotteur du réservoir de récupération L’autolaveuse auto-portée FOCUS est équipée d’un flotteur qui coupe le système d’aspiration lorsque le réservoir de récupération est plein. La raclette n’aspire donc plus d’eau. Dans ce cas, relevez la raclette et videz le réservoir de récupération.

  • Page 74: Préparation De La Machine Avant Son Utilisation

    4. Faites pivoter le réservoir de récupération puis ramenez- le doucement vers l’avant en position normale. Abaissez le support du siège. REMARQUE : charger les batteries avant utilisation. Clarke ® -74- Manuel de l’utilisateur (FR) - Focus Rider...

  • Page 75: Entretien Des Batteries

    Pour nettoyer les bornes et les connecteurs, utilisez un outil de nettoyage spécifique. Ne laissez pas l’ammoniaque ou le bicarbonate de soude pénétrer dans les batteries. Veillez à ce que les batteries soient chargées. Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 75 -...

  • Page 76: Chargement Des Batteries

    Figure 6 REMARQUE : Remplacez les batteries par un ensemble de batteries Clarke identique au jeu de batteries d’origine. Le numéro de pièce correct de la batterie Clarke figure sur l’étiquette de batterie Clarke apposée sur le dessus de chaque batterie.

  • Page 77: Indicateurs De Niveau De Charge Des Batteries

    REMARQUE : Au fur et à mesure de son usure, le balai de raclette arrière peut être tourné afin de pouvoir utiliser quatre bords neufs avant de devoir changer le balai. Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 77 -...

  • Page 78: Comment Changer Ou Faire Pivoter Les Brosses Sur La Tête À Brosse Cylindrique

    9. Placer la jupe latérale sur les broches de fixation et l’abaisser pour la mette en place. 10. Il est nécessaire de faire pivoter les brosses toutes les 20 heures d’utilisation environ. Figure 13 Figure 14 Clarke ® -78- Manuel de l’utilisateur (FR) - Focus Rider...

  • Page 79: Installation De Brosse Ou De Disque (Boost Tm )

    4. Allez à le côté de la machine. 5. Baissez en tirant sur la brosse ou le disque jusqu'à ce qu'elle ou il se dégage des plaques flexibles. Voir figure 16. Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 79 -...

  • Page 80: Fonctionnement De La Machine

    Utilisation des boutons One Touch La fonction de nettoyage à l’aide d’une seule touche est offerte sur la laveuse Focus Rider. Les réglages d’usine par défaut sont : 1 barre Figure 17 pour la pression des brosses, 2 barres pour le débit d’écoulement de la solution lavante et la raclette en position basse.

  • Page 81: Restauration Des Paramètres Par Défaut D'un Bouton One Touch

    Après avoir déplacé la machine, désenclenchez le relâchement manuel du frein. REMARQUE : La Figure 19 machine ne fonctionne pas lorsque le dispositif d’arrêt d’urgence manuel est activé. Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 81 -...

  • Page 82: Réglage Du Siège

    La position inférieure est destinée aux opérateurs lourds. Voir la figure 21, B.REMARQUE : Appuyez fermement sur la manette pour la changer de position. Clarke ® -82- Manuel de l’utilisateur (FR) - Focus Rider...

  • Page 83: Lecture De L'indicateur Du Niveau De Charge Des Batteries

    Le moteur d’aspiration s’arrête peu de temps après. REMARQUE : Les intervalles entre les vidanges dépendent du réglage de l’écoulement de la solution et Figure 24 du type de sol. Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 83 -...

  • Page 84: Utilisation De La Raclette Et Du Moteur D'aspiration

    Pour réduire la pression des brosses : Pressez le côté « - » du l’interrupteur (figure 28). Pressez et maintenez l’interrupteur « - » pour atteindre le niveau minimum de pression ou aucune pression. Figure 28 Clarke ® -84- Manuel de l’utilisateur (FR) - Focus Rider...

  • Page 85: Remplissage Du Réservoir De Solution

    Faire tourner la machine à gauche et à droite puis revenir à une progression en ligne droite. Faire un virage à 180° sur place (une roue arrière doit rester sur place). Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 85 -...

  • Page 86: Procédures À Appliquer Au Début De La Session De Travail

    Assurez-vous que les brosses/tampons sont en position et correctement installés. Assurez-vous que les compartiments des brosses sont en position sur la tête de brossage. Vérifiez l’installation de la raclette et de son flexible. Clarke ® -86- Manuel de l’utilisateur (FR) - Focus Rider...

  • Page 87: Nettoyage D'un Sol

    5 cm. REMARQUE : Lors de la plupart des opérations de nettoyage, vous appliquerez et retirerez la solution en une seule et même opération. Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 87 -...

  • Page 88: Nettoyage D'un Sol Très Sale

    à s’écouler. AVERTISSEMENT : Utilisez des gants pour protéger vos mains de tout contact avec des solutions dangereuses lorsque vous effectuez les opérations suivantes. Clarke ® -88- Manuel de l’utilisateur (FR) - Focus Rider...
  • Page 89 à proximité des batteries. 18. Chargez les batteries. Consutez les instructions données dans la section de ce Manuel intitulée « Rechargement de la batterie ». Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 89 -...

  • Page 90: Maintenance

    (voir figure 37). REMARQUE : avant toute chose, assurez-vous que le réservoir est vide. vidange. Rincez le réservoir et nettoyez le bouchon de Clarke ® -90- Manuel de l’utilisateur (FR) - Focus Rider...

  • Page 91: Nettoyage Du Réservoir De Solution Et Du Filtre

    Retirez la fixation et le balai de raclette avant. Installez un nouveau balai de raclette avant et remettez la fixation en place. Remontez la raclette sur la machine. Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 91 -...

  • Page 92: Remplacement De La Lame De La Raclette Arrière

    1. Retirez les 4 vis retenant la plaque de plancher au réservoir de solution (voir figure 42). 2. Localisez les deux câbles noirs attachés en- semble et portant l’indication « reset sw » (voir figure 43). Figure 43 Clarke ® -92- Manuel de l’utilisateur (FR) - Focus Rider...
  • Page 93 7. Si ce n’est pas le cas, répétez les étapes 2-5. 7. Replacez la plaque de plancher ainsi que les vis. 8. Allumez la machine à l’aide de la clé. Figure 45 Figure 46 Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 93 -...

  • Page 94: Résoudre Les Problèmes Rencontrés Avec La Machine

    Les batteries ne sont pas rechargées ou ne sont pas correctement connectées et rechargez-les si que lorsque la machine com- connectées correctement. nécessaire. mence à avancer. Branchez la connexion électrique des Mauvaise connexion électrique des brosses. brosses. Clarke ® -94- Manuel de l’utilisateur (FR) - Focus Rider...

  • Page 95: Codes D'erreurs Courantes

    Placez des brosses ou patins sur la machine. 2F01 Désengagez l’interrupteur latéral et Systéme d’entraînement activé avant de tourner la clé sur la réactivez. positon « ON » (« Marche »). Clarke ® Manuel de l’utilisateur (FR) - Focus Rider - 95 -...

  • Page 96: Accessoires Et Options

    Voyants indicateurs du niveau des réservoirs de solution et de récupération 10877A Lumière stroboscopique d’avertissement (orange) 10878A Siège De Luxe 10879A Phare avant 53390A CBMS - Système Clarke d’entretien de la batterie Clarke ® -96- Manuel de l’utilisateur (FR) - Focus Rider...

  • Page 97: Section Ii Parts And Service Manual

    Rider Scrubber Section II Parts and Service Manual (70879B) U.S. Patent No. 6,105,192; No. 6,493,896; No. 6,557,207; No. 7,041,029 Canada Patent No. 2,353,279 (Deluxe Machines) Clarke ® Operator's Manual - Focus Rider Scrubber Page -97-...

  • Page 98: Final Assembly Drawing 8/06

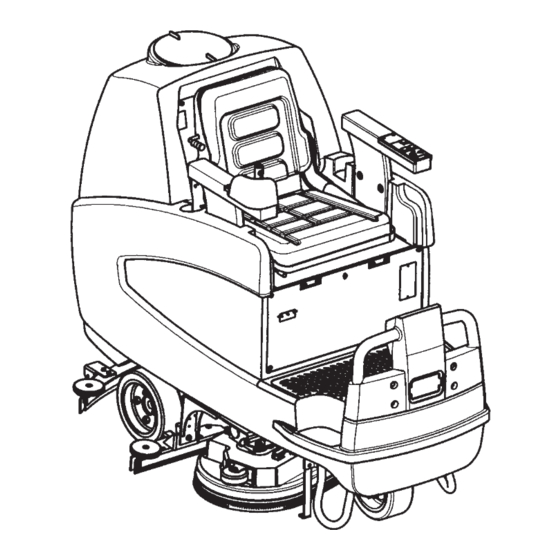

    Clarke ® FOCUS Rider Scrubber Final Assembly Drawing 8/06 ® Clarke Page -98- Operator's Manual -Focus Rider Scrubber...

  • Page 99: Parts List

    Cover, Front Asm. pg 115 Cover, Front Asm. 60256A Bracket, Pivot 40704A Pack, Battery 370 AH 40895A Positive Cable 40896A Negative Cable 40882A Cable Fuse 41217A Cable, Series NI= Not illustrated Clarke ® Operator's Manual - Focus Rider Scrubber Page -99-...

  • Page 100: Main Frame Assembly Drawing (Rotary) 3/08

    ® Clarke FOCUS Rider Scrubber Main Frame Assembly Drawing (Rotary) 3/08 Drawing #10778A 1A, 1B 23A, 23B 28 29 See Detail A 41 36 ® Clarke Page -100- Operator's Manual -Focus Rider Scrubber...

  • Page 101: Parts List

    Hose, Clear Vinyl 59614A Valve, Battery Drain 61696A Bracket, Steering Controller 41375A Grip, Sol. Tank Clamp NOTE: indicates a change has been made since the last publication of this manual. Clarke ® Operator's Manual - Focus Rider Scrubber Page -101-...

  • Page 102: Main Frame Assembly Drawing (Cylindrical)

    Clarke ® FOCUS Rider Scrubber Main Frame Assembly Drawing (Cylindrical and 3/08 Drawing #10949A 1A, 1B 23A, 23B 29 29 See Detail A 30 32 ® Clarke Page -102- Operator's Manual -Focus Rider Scrubber...

  • Page 103: Parts List

    48703A Valve, Electric 413754 Grip, Solution Tank Clamp 59614A Valve, Battery Drain 30453A Hose, Clear Vinyl NOTE: indicates a change has been made since the last publicaiton of this manual. Clarke ® Operator's Manual - Focus Rider Scrubber Page -103-...

  • Page 104: Optional Side Squeegee Lift (28 & 34 Rotary Models)

    Clarke ® FOCUS Rider Scrubber 28” & 34” Rotarty Models Optional Side Squeegee Lift Assembly Drawing 3/05 ® Clarke Page -104- Operator's Manual -Focus Rider Scrubber...

  • Page 105: Parts List

    80287A Screw, 5/16-18 x 7 Hex Head 80273A Pin, Clevis 61698A Bracket, Actuator Rear Mount 40751A Actuator, 3” Stroke 81104A Nut, 1/4” Nylock 61695A Cable, Squeegee Lift 57275A Pulley, Cable Clarke ® Operator's Manual - Focus Rider Scrubber Page -105-...

  • Page 106: Front Wheel Assembly Drawing And Parts List 6/07

    Wheel, Anti-Skid 61691A* Hub Assembly, Front Wheel Bearing (included w/#10) Spacer, Outside (included w/#10) 85838A Bolt, 1/2 -20 Hex * Front Wheel Hub Assembly 61691A includes reference #’s 7, 11 and 12. ® Clarke Page -106- Operator's Manual -Focus Rider Scrubber...

  • Page 107: Squeegee Lift Assembly Drawing And Parts List 4/06

    Screw, 1/4 - 20 x 3/4 Hex HD 61736A Bracket, Squeegee Mount (Cylindrical) 962620 Screw, 5/16 - 24 x 3/4 Hex HD 85813A Screw, 5/16 - 18 x 1 Hex HD 30568A Hose, Recovery Clarke ® Operator's Manual - Focus Rider Scrubber Page -107-...

  • Page 108: Recovery Tank Assembly Drawing 6/07

    ® Clarke FOCUS Rider Scrubber Recovery Tank Assembly Drawing 6/07 Drawing #10783A / 10990A 18, 18A ® Clarke Page -108- Operator's Manual -Focus Rider Scrubber...

  • Page 109: Parts List

    Body, Drain Valve 40876A Sensor, Water Level 52560A O-Ring, .103 x 7.99 ID 30226A Plug, Drain 30568A Hose, Squeegee 30567A Hose, Vac NOTE: * Optional accessories NI = Not illustrated Clarke ® Operator's Manual - Focus Rider Scrubber Page -109-...

  • Page 110: Solution Tank Assembly Drawing (View 1)

    ® Clarke FOCUS Rider Scrubber Solution Tank Assembly Drawing (View 1 of 2) 11/06 Drawing # 10784A See Detail A ® Clarke Page -110- Operator's Manual -Focus Rider Scrubber...

  • Page 111: Parts List (View 1)

    Screw, 3/8 - 16 x 2 1/4” Hex 170883 Washer, Lock 3/8” 980645 Washer, 3/8” S.A.E. Flat 980652 Washer, 5/16” Lock 61562A Stop, Seat 70841A Label, Battery Installation 30534B Seat, Ergo/Adjustable ® Clarke Operator's Manual - Focus Rider Scrubber Page -111-...

  • Page 112: Solution Tank Assembly Drawing (View 2)

    Clarke ® FOCUS Rider Scrubber Solution Tank Assembly Drawing (View 2 of 2) 8/06 Drawing # 10784A ® Clarke Page -112- Operator's Manual -Focus Rider Scrubber...

  • Page 113: Parts List (View 2)

    Hosebarb, .50 x 90 Deg. 61561A Pivot, Recovery Tank 30597A Pad, Solution Tank Step (Left) 30596A Pad, Solution Tank Step (Right) 61557A Plate, Deck 85398A Screw, 1/4 - 20 x 1/2” PH Clarke ® Operator's Manual - Focus Rider Scrubber Page -113-...

  • Page 114: Front Cover Assembly Drawing And Parts List (Rotary) 4/06

    Breaker, 5A Circuit, Control/Act. 85737A Screw, 1/4-20 x 1/2 HHCS 980657 Washer, Lock 1/4 53448A Mount, Cover 962522 Screw 3/8-16 x 2 Hex 920722 Nut, 10-32 ESNA 40879A Module, Solution Level (Option) ® Clarke Page -114- Operator's Manual -Focus Rider Scrubber...

  • Page 115: Front Cover Assembly Drawing And Parts List (Cylindrical) 4/06

    Breaker, 30A Circuit 85737A Screw, 1/4-20 x 1/2 HHCS 980657 Washer, Lock 1/4 53448A Mount, Cover 962522 Screw 3/8-16 x 2 Hex 920722 Nut, 10-32 ESNA 40879A Module, Solution Level (Option) Clarke ® Operator's Manual - Focus Rider Scrubber Page -115-...

  • Page 116: 28" Rotary Brush Head Assembly Drawing And Parts List 9/07

    920108 Nut, 8 - 32 ESNA SS 30535A Housing, 28” Right Brush 55721A Latch, Brush Housing 30535A Housing, 28” Brush Right Main 962030 Screw, 8 - 32 x 3/8” FHCS 980638 Washer, 3/8 Lock ® Clarke Page -116- Operator's Manual -Focus Rider Scrubber...

  • Page 117: 34" Rotary Brush Head Assembly Drawing And Parts List

    Housing, 34” Left Brush 55721A Latch, Brush Housing 30537A Housing, 34” Right Brush 30537A Housing, 34” Brush Right Main 962030 Screw, 8 - 32 x 3/8” FHCS 782002 Clamp, Manifold Clarke ® Operator's Manual - Focus Rider Scrubber Page -117-...

  • Page 118: 28" Cylindrical Head Assembly Drawing 3/05

    ® Clarke FOCUS Rider Scrubber 28” Cylindrical Head Assembly Drawing 3/05 Drawing #10962A ® Clarke Page -118- Operator's Manual -Focus Rider Scrubber...

  • Page 119: Parts List

    Retainer, Skirt 61751A Plate, Skirt R.H. 61742A Door, Brush 962285 Screw, 1/4-20 x 1.00 F.H. 61322A Plate, Brush Door 53182A Cap, Plug 30648A Tube, Solution Assembly 77091A Label, Moving Parts Clarke ® Operator's Manual - Focus Rider Scrubber Page -119-...

  • Page 120: 32" Boost Head Assembly Drawing

    ® Clarke FOCUS Rider Scrubber 32” Head Assembly Drawing 8/06 Drawing #11103A ® Clarke Page -120- Operator's Manual -Focus Rider Scrubber...

  • Page 121: Parts List

    962288 Bolt, 3/8 - 16 x 1 Hex Hd. 81105A Nut, 3/8-16 SS ESNA 87618A Washer, Flat .39 ID x .75 x 0.62 61816A Bracket. Lift 61818A Arm, Lift Weldment Clarke ® Operator's Manual - Focus Rider Scrubber Page -121-...

  • Page 122: Squeegee Assembly Drawing 11/07

    ® Clarke FOCUS Rider Scrubber Squeegee Assembly Drawing 11/07 ® Clarke Page -122- Operator's Manual -Focus Rider Scrubber...

  • Page 123: Parts List

    Nut, Squeegee Backup 37016A Pad, Squeegee Grip 62712A Duct, Squeegee Inlet Optional - Not supplied with machine. NOTE: indicates a change has been made since the last publication of this manual. Clarke ® Operator's Manual - Focus Rider Scrubber Page -123-...

  • Page 124: Front Squeegee Assembly Drawing And Parts List 8/05

    Rivet, 3/16 x .450 Pan HD 61495A Strap, Squeegee Weldment 53444A Wedge, Secondary Squeegee 53443A Spacer, Secondary Squeegee 30541A Blade, Squeegee 80270A Screw, 1/4 - 20 Shoulder 30569A Hose, Sec. Squeegee ® Clarke Page -124- Operator's Manual -Focus Rider Scrubber...

  • Page 125: Front Squeegee Arm Assembly Drawing And Parts List 2/05

    Spacer, Squeegee Swivel 60256A Arm, Squeegee Pivot 980651 Washer, 5/16 Flat 85811A Screw, 5/16-18 x 3/4 Hex Head 53491A Pin, Quick Release 61370A Weight Optional - Not supplied with machine. Clarke ® Operator's Manual - Focus Rider Scrubber Page -125-...

  • Page 126: Right Arm Control Assembly Drawing And Parts List 2/05

    Panel, Arm Rest Right Control 962738 Screw, 6 - 32 x 5/8 PH 70807A Label, Joystick Panel 85612A Screw, 10-24 x .38 PH 30532A Arm, Control Right NI = Not illustrated ® Clarke Page -126- Operator's Manual -Focus Rider Scrubber...

  • Page 127: Left Arm Control Assembly Drawing And Parts List 6/06

    Spacer, Key Switch 40885A Switch, Momentary Rocker 40890A Switch, Maintained Rocker 61754A Panel, CE Arm Rest Control 71029A Label, CE Control Panel 85612A Screw, 10-24 x .38 PH NI = Not illustrated Clarke ® Operator's Manual - Focus Rider Scrubber Page -127-...

  • Page 128: Electrical Panel Assembly Drawing 3/06

    ® Clarke FOCUS Rider Scrubber Electrical Panel Assembly Drawing 3/06 Drawing # 10782A 3 2 8 ® Clarke Page -128- Operator's Manual -Focus Rider Scrubber...

  • Page 129: Parts List

    Label, Battery Connection 41217A Cable, Battery Series 40896A Cable, 32” Neg. Battery 40895A Cable, 24” Pos. Battery 40882A Cable, 200 Amp Fus. Battery 40873B Harness, Logic NI = Not illustrated Clarke ® Operator's Manual - Focus Rider Scrubber Page -129-...

  • Page 130: Electrical Connection Diagram 9/04

    ® Clarke FOCUS Rider Scrubber Electrical Connection Diagram 9/04 Drawing # 70794A (pages 130-133) ® Clarke Page -130- Operator's Manual -Focus Rider Scrubber...
  • Page 131 ® Clarke FOCUS Rider Scrubber Electrical Connection Diagram 3/07 Drawing # 70794A (pages 130-133) Clarke ® Operator's Manual - Focus Rider Scrubber Page -131-...
  • Page 132 Clarke ® FOCUS Rider Scrubber Electrical Connection Diagram 9/04 Drawing # 70794A (pages 130-133) ® Clarke Page -132- Operator's Manual -Focus Rider Scrubber...
  • Page 133 ® Clarke FOCUS Rider Scrubber Electrical Connection Diagram 9/04 Drawing # 70794A (pages 130-133) ® Clarke Operator's Manual - Focus Rider Scrubber Page -133-...

  • Page 134: Electrical Schematic

    Clarke ® FOCUS Rider Scrubber Electrical Schematic (pages 134-135) 3/07 Rider Electrical Options ® Clarke Page -134- Operator's Manual -Focus Rider Scrubber...
  • Page 135 Clarke ® FOCUS Rider Scrubber Electrical Schematic (pages 134-135) 3/07 Rider Electrical Options ® Clarke Operator's Manual - Focus Rider Scrubber Page -135-...
  • Page 136 NOTES ® Clarke Page -136- Operator's Manual -Focus Rider Scrubber...
  • Page 137 S-431 04 Molndal 2100 Highway 265 +46 31 706 73 00 Springdale, Arkansas 72764 (479) 750-1000 ALTO Norge A/S, Oslo (Norway) Bjornerudveien 24 N-1266 Technical Service +47 2275 1770 1-800-356-7274 ® Clarke Operator's Manual - Focus Rider Scrubber Page -137-...
  • Page 138 STATED WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED Clarke's liability under this warranty is limited to repair of the product and/or replacement of parts and is given to purchaser in lieu of all other remedies, including INCIDENTAL AND CONSEQUENTIAL DAMAGES.

Table of Contents
