Tableau 1: LONGUEUR MAXIMALE RECOMMANDÉE
SÉCHEUSES ÉLECTRIQUES
Recommandé
4 po
(10,16 cm)
N de
bre
Rigide
coudes de 90˚
0 27,4 m (90 pi)
1 18,3 m (60 pi)
2 13,7 m (45 pi)
3 10,7 m (35 pi)
4 7,6 m (25 pi)
* N'utilisez pas de conduit flexible non métallique

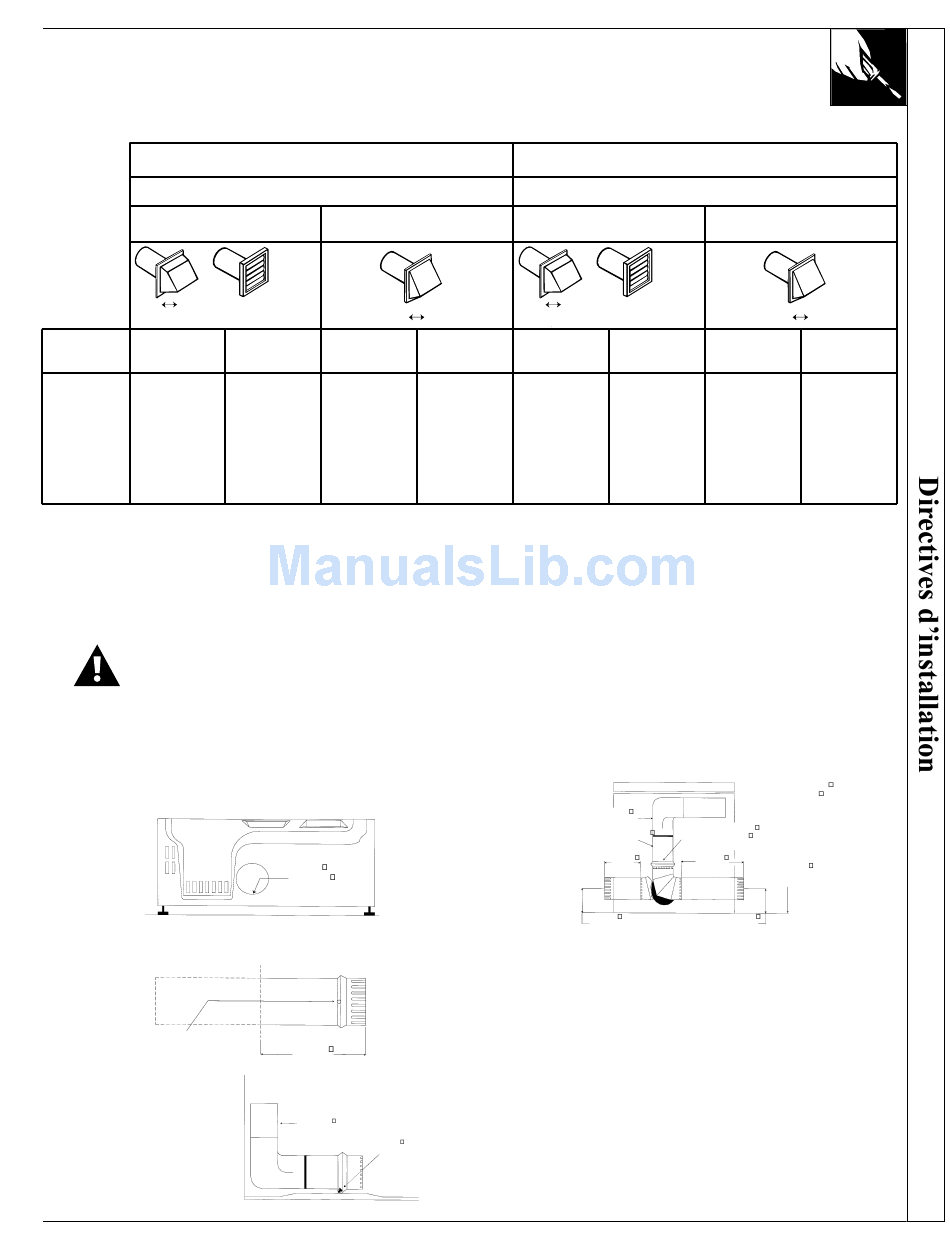

AUTRES POSSIBILITÉS D'ÉVACUATION
Cette sécheuse est prête pour évacuer l'air à l'arrière du cabinet. Si votre espace est restraint, utilisez les instructions
suivantes pour évacuer l'air de la sécheuse directement du côté ou du dessous du cabinet.
L'AIR DES SÉCHEUSES À GAZ NE PEUT ÊTRE ÉVACUÉ DIRECTEMENT DU CÔTÉ DROIT DU CABINET.
MISE EN GARDE: Protégez vos mains et vos bras lorsque vous travaillez à l'intérieur du cabinet.
• N'utilisez jamais un conduit flexible à l'intérieur de la
sécheuse.
• Enfoncez et retirez la débouchure au fond de l'appareil
ou du côté choisi.
• Enlevez la vis à l'intérieur et à l'extrémité du conduit
d'évacuation. Gardez la vis pour plus tard.
• Comme illustré, racourcissez le conduit à 229 mm (9
po). Gardez section la A.
B
Trou de fixation
• À travers l'ouverture
arrière, localisez la
languette située dans la
base, au milieu de
l'appareil et relevez la à
environ 45˚ à l'aide
d'un tournevis plat.
DIRECTIVES D'INSTALLATION
ÉVACUATION
Type d'évent mural
Pour les conduits d'évacuation
courts seulement
Métallique
Rigide
flexible*
16,8 m (55 pi) 18,3 m (60 pi)
12,2 m (40 pi) 13,7 m (45 pi)
9,1 m (30 pi) 10,7 m ( 35 pi)
6,1 m (20 pi) 7,6 m (25 pi)
4,6 m (15 pi) 4,6 m (15 pi)
Vis à
l'intérieur
du conduit
A
229 mm
(9 ")
BOITIER
VENTILATEUR
LANGUETTE
ET VIS
Recommandé
2 1 ⁄ po
4 po
2
(6,35 cm)
(10,16 cm)
Métallique
Rigide
flexible*
13,7 m (45 pi) 13,7 m (45 pi)
9,1 m (30 pi) 10,7 m (35 pi)
6,1 m (20 pi) 7,6 m (25 pi)
4,6 m (15 pi) 4,6 m (15 pi)
3,0 m (10 pi) –
• Réinstallez le conduit (section A) sur le boîtier de
ventilateur. Assurez-vous que le trou de fixation se
trouve vis-à-vis la languette dans la base de l'appareil.
Fixez le conduit en place en le vissant dans la languette.
BOITIER
VENTILATEUR
PORTION COUPEE
DE 229 mm
121 mm
(4 3/4 ")
• Pour faire évacuer l'air de la sécheuse par l'orifice
choisi, utilisez un coude de métal standard réglable ainsi
qu'une longueur de conduit droit en métal. Introduire les
pièces dans le cabinet à travers les ouvertures arrière, du
dessous ou de côté.
• Utilisez seulement un conduit en métal rigide de 100
mm (4 po) de diamètre.
• Couvrez l'ouverture à l'arrière à l'aide de la plaque (Kit
WE1M454) disponible chez votre fournisseur de service
local.
MISE EN GARDE: Ne laissez jamais l'ouverture de
l'arrière sans la plaque.
SÉCHEUSES À GAZ
Type d'évent mural
Pour les conduits d'évacuation
courts seulement
Métallique
Rigide
flexible*
9,1 m (30 pi) 9,1 m (30 pi)
6,1 m (20 pi) 6,1 m (20 pi)
3,0 m (10 pi) 3,0 m (10 pi)
– –
– –
Utiliser seulement des tuyaux
metaliques à l'intérieur du
cabinet de la sécheuse
LOCALISATION DE LA
LANGUETTE (SOUS
A
CONDUIT EVACUATION)
285 mm
216 mm
(8 1/2 ") (11 1/4 ") ARRIERE DU
PANNEAU LATERAL
121 mm
(4 3/4 ")
2 1 ⁄ po
2
(6,35 cm)
Métallique
flexible*
4,6 m (15 pi)
3,0 m (10 pi)
–
–
–
