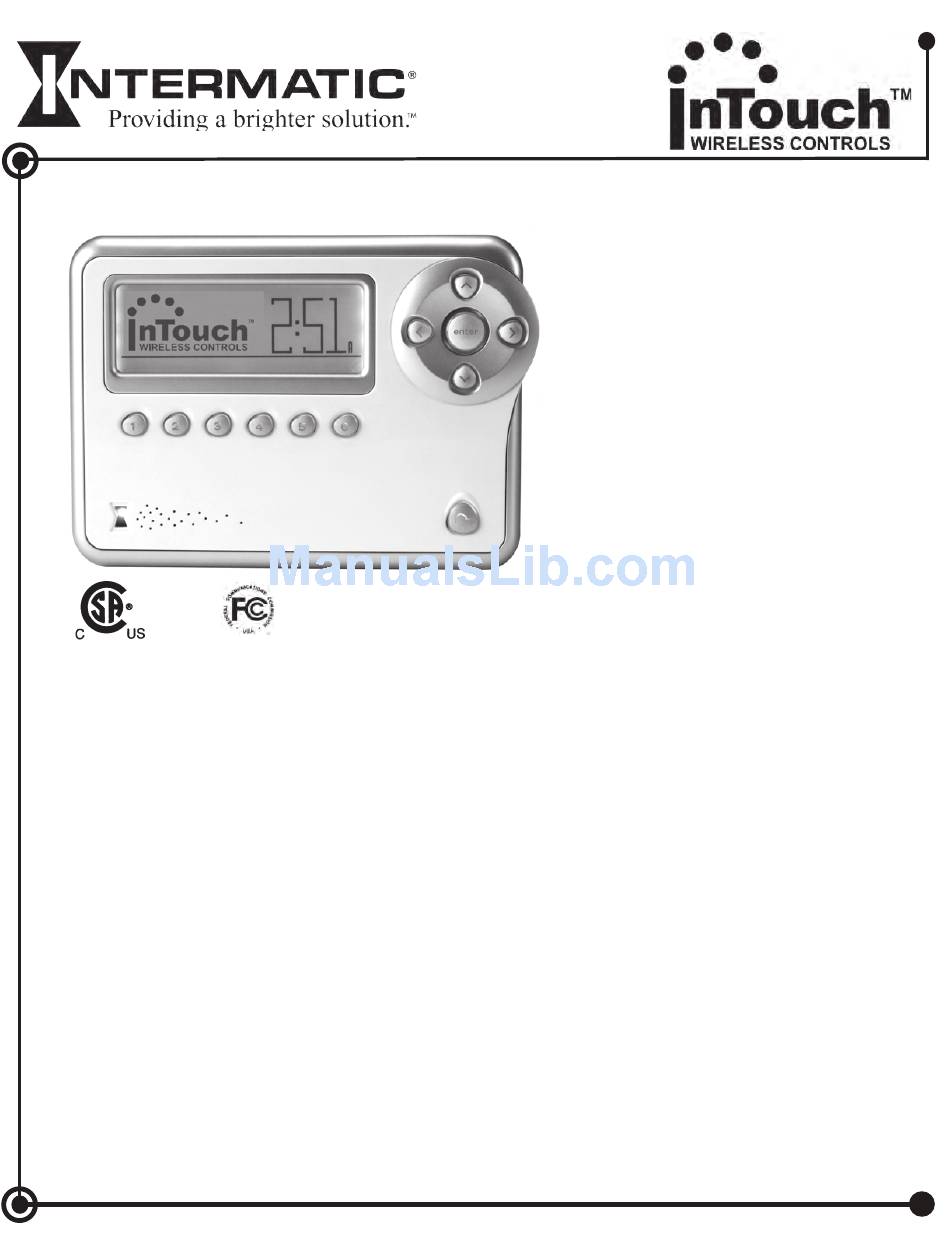

Modelo CA7100
Estación de control de pared principal
Especificaciones:
Control RF inalámbrico
Rango de temperatura operativa:
32°F (0°C) a 104°F (40°C)
Consumo de energía eléctrica:
Pantalla de cristal líquido (LCD) de 128 x 64
puntos azules con luz de fondo de 4.0 W máx
Capacidades:
120 VAC, 50/60 Hz
Colores:
Incluye la placa frontal a presión de color
blanco.
Conexiones:
Negro-línea, Blanco-neutro, Verde-tierra
Información de RF:
Rango mínimo:
50 pies (15 m) interior;
100 pies (30 m) exterior
Frecuencia: 908.42 MHz
Información de red:
Red poligonal: Cada nodo alimentado por línea
actúa como repetidor para enrutar señales
distantes.
Velocidad de datos: 9600 bits/segundos
Tamaño: 232 nodos Z-Wave™
INSTALACIÓN:
1. ADVERTENCIA: PARA EVITAR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA, APAGUE EL SUMINISTRO
ELÉCTRICO DEL CORTACIRCUITO Y COMPRUEBE QUE EL SUMINISTRO ESTÉ APAGADO ANTES DE COMENZAR A
INSTALAR EL CABLEADO.
2. Requiere una caja de empalme eléctrica de 3 elementos para instalación.
3. Retire la placa frontal. Con el dedo o con la punta de la uña, extraiga la placa frontal del cuerpo de la caja levantando el borde de los
botones de navegación del menú. Retire los tres (3) tornillos expuestos para liberar los tornillos de montaje y soltar la placa de montaje.
4. Conecte la placa de montaje a la caja de empalme eléctrica de 3 elementos con los seis tornillos de montaje suministrados.
5. Consulte los diagramas de cableado para conocer la conexión adecuada de la estación de control de pared principal.
6. Revise que todas las conexiones de cable estén seguras y coloque todos los cables dentro de la caja de empalme.
7. Reemplace la estación de control de pared principal mediante tres (3) tornillos de montaje. Para finalizar la instalación, vuelva a
poner la tapa de la placa en su lugar.
8. Vuelva a conectar la energía eléctrica.
9. Operación: Presione el botón "Enter" para acceder a los menús de configuración. Presione los botones de número de escenas para
concentrarse en las actividades de control; presione "Enter" para alternar entre las escenas seleccionadas; presione v / w para aumentar
o disminuir el nivel de iluminación de escena seleccionado. Presione la tecla Home (Inicio) para eliminar las escenas seleccionadas.
10. Para obtener las instrucciones de programación, consulte la Guía de usuario de InTouch Installer (158CA12789).
Conversión de color de placa
El color de la cubierta de este dispositivo puede cambiarse para que coincida con los requisitos del diseño de interiores.
1. Seleccione y obtenga el color de la cubierta que desee.
2. La placa frontal tiene pestañas a presión en sus 3 costados. Con un dedo o con la punta de la uña, retire la placa frontal del cuerpo
de la caja levantando el borde derecho del costado de los botones de navegación del menú.
3. Tome la nueva placa frontal y colóquela en el cuerpo de la caja. Observe que el borde izquierdo tiene lengüetas que deben
insertarse primero. Presione la placa en su lugar.
4. La placa frontal emite un ruido al encajar en su lugar. Asegúrese de que todas las pestañas estén firmes. La conversión de color ha
finalizado.
DECLARACIÓN DE CUMPLIMIENTO DE LA FCC
Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento de este dispositivo está sujeto a las dos condiciones siguientes:
(1) Este dispositivo no puede causar interferencia dañina y
(2) Este dispositivo debe aceptar cualquier interferencia, incluso aquélla que pueda causar un funcionamiento incorrecto.
NOTA: Este equipo ha sido probado y ha demostrado cumplir con los límites para dispositivos digitales Clase B de acuerdo con la parte 15 de las normas de la FCC. Estos límites
se han diseñado a fin de proporcionar una protección razonable contra interferencias dañinas en las áreas residenciales. Este equipo genera, utiliza y puede irradiar energía de
radiofrecuencia, y si no es instalado y utilizado de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay
garantía de que no ocurran interferencias en una determinada instalación. Si este equipo causa interferencias dañinas en la recepción de radio o televisión, lo cual se puede
determinar apagando y encendiendo el equipo, el usuario tendrá que corregir estas interferencias con una o varias de las siguientes medidas:
– Reoriente o ubique en otro lugar la antena receptora o el dispositivo.
-- Aumente la separación entre el equipo y el receptor.
-- Conecte el equipo al tomacorriente de un circuito eléctrico distinto al que esté conectado el receptor.
-- Consulte al distribuidor o a un técnico de radio/TV con experiencia para obtener asistencia.
¡ADVERTENCIA! Los cambios o modificaciones no aprobados expresamente por Intermatic Inc. pueden anular los derechos del usuario sobre el equipo.
La Estación de control de pared principal CA7100 es un controlador
de radiofrecuencia mejorado compatible con dispositivos y redes con
tecnología Z-wave™. Cada nodo alimentado por línea de una red que
admita tecnología Z-wave está diseñado para actuar como un repetidor
que forma una red poligonal que elimina las "zonas de silencio" de radio y
entrega el nivel más alto de confiabilidad.
Características
- Configuración de escenas y eventos activados por el menú.
- Temporización astronómica incorporada con respaldo de reloj en tiempo
real.
- Control de aumento/disminución y encendido/apagado de múltiples
ubicaciones cuando se usa con interruptores y atenuadores que admiten
Z-wave.
- Permite el control de hasta 100 escenas predefinidas individuales que
contengan cualquier cantidad de dispositivos de tecnología Z-wave.
- Con 6 botones activadores "rápidos" de escena predefinidos.
- Cuenta con información de estado de escena individual para un mejor
control.
- Botones de control y enfoque separados que permiten al usuario
personalizar mezclar selección de escenas y variar niveles de luces.
- Tecla Home (Inicio) que permite anular rápidamente la selección de
escenas y regreso a la programación del menú.
ADVERTENCIA: Lea las instrucciones completas antes de instalar y
consérvelas para referencia futura.
ADVERTENCIA: Para instalación y/o uso de acuerdo con las normas y
códigos de electricidad apropiados.
ADVERTENCIA: Consulte a un electricista calificado para obtener
información acerca de la instalación y operación.
OTRAS PRECAUCIONES:
1. Para operación remota de controles compatibles con Z-Wave.
2. Sólo use este dispositivo con hilo de cobre o hilo de cobre revestido
clasificado 75˚C.
Nota: Diseñado para funcionar sólo en presencia del servidor
InTouch™ (CA5500B u otro).
