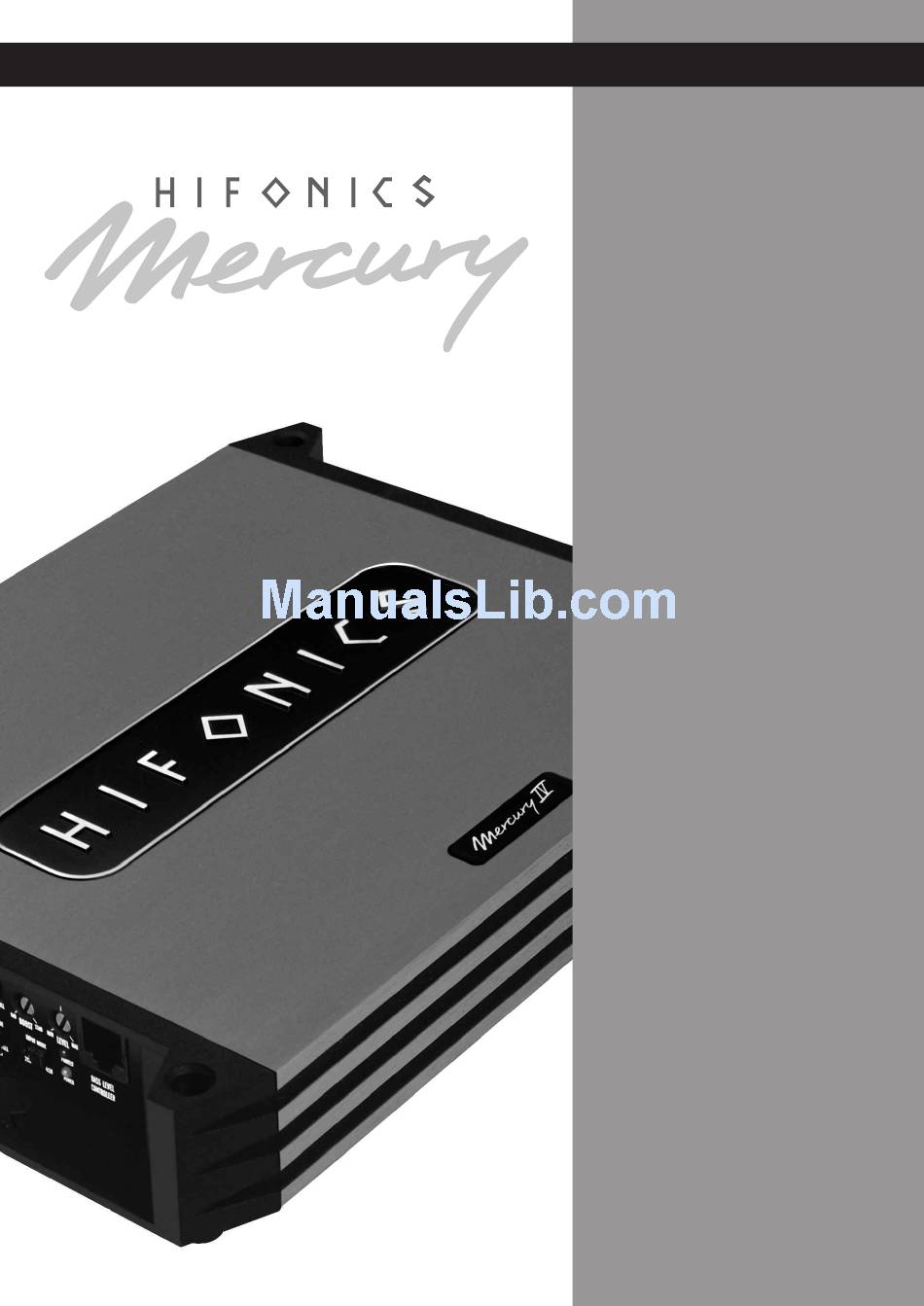

- Page 1 BEDIENUNGSANLEITUNG / OWNER’S MANUAL Vers. 1.0 COMPACT ANALOG CLASS A/B AMPLIFIERS MERCURY II MERCURY IV...
- Page 2 DE | INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE MERCURY II Funktionen und Bedienelemente Anschlussbeispiel 2-Kanal-Modus: 1 x Stereo System (Front oder Heck) Anschlussbeispiel 1-Kanal-Modus: 1 x Mono Subwoofer gebrückt MERCURY IV Funktionen und Bedienelemente Anschlussbeispiel 4-Kanal-Modus: 1 Stereo System (Front) und 1 x Stereo System (Heck) Anschlussbeispiel 2-Kanal-Modus: 2 x Mono Subwoofer gebrückt...
- Page 3 SICHERHEITSHINWEISE|DE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und AUSGELEGT.
- Page 4 DE | INSTALLATIONSHINWEISE HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.
- Page 5 INSTALLATIONSHINWEISE|DE ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 16 qmm), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten.
- Page 6 DE | MERCURY II FUNKTIONEN UND BEDIENELEMENTE Die LINE OUT-Cinchausgänge liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung weiterer Verstärker. Die LINE IN-Cincheingänge sind zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät zu verbinden. Der HPF-Regler (Hochpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach unten.
- Page 7 MERCURY II| DE ANSCHLUSSBEISPIEL: 2-Kanal-Modus Stereo Front- oder Hecksystem Stereo Cinch-Audiokabel Schalterstellung: (L/R) vom Steuergerät mit HPF oder FULL dem LINE IN des Verstärkers verbinden Lautsprecher Lautsprecher rechts links 2 – 8 Ohm 2 – 8 Ohm VERKABELUNG • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE IN) des Verstärkers mittels •...
- Page 8 DE | MERCURY II ANSCHLUSSBEISPIEL: 1-Kanal-Modus Mono Subwoofer gebrückt Stereo Cinch-Audiokabel Schalterstellung: (R/L oder SUB OUT) LPF/BPF vom Steuergerät mit dem LINE IN R/L verbinden Subwoofer Bass-Fernbedienung 4 – 8 Ohm mittels beiliegendem Kabel mit dem Anschluss am Verstärker verbinden VERKABELUNG •...
- Page 9 MERCURY IV | DE FUNKTIONEN UND BEDIENELEMENTE Die LINE IN-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät verbinden. Werden nur die Kanäle CH1 und CH2 belegt, sollte sich der INPUT-Schalter in der Schalterstellung 2CH befinden. Die LINE OUT-Cinchausgänge liefern ein summiertes Mono-Audiosignal für die Ansteuerung eines Subwoofer-Verstärkers. Die HPF-Regler (Hochpassfilter) unter CH1/2 bzw.
- Page 10 DE | MERCURY IV ANSCHLUSSBEISPIEL: 4-Kanal-Modus Stereo Front- und Hecksystem Lautsprecher Lautsprecher Stereo Cinch-Audiokabel (FL/FR & RL/RR) hinten / links hinten / rechts vom Steuergerät mit LINE INPUT CH1 / CH2 2 – 8 Ohm 2 – 8 Ohm und CH3 / CH4 des Verstärkers verbinden Schalterstellung CH1/2: HPF oder FULL Schalterstellung CH3/4: HPF oder FULL Schalterstellung INPUT: 4 CH...
- Page 11 MERCURY IV | DE ANSCHLUSSBEISPIEL: 2-Kanal-Modus Mono 2 Subwoofer gebrückt Subwoofer 2 Stereo Cinch-Audiokabel (L/R oder SUB OUT) 4 – 8 Ohm vom Steuergerät mit dem LINE IN CH3/4 verbinden Schalterstellung CH1/2: DUPE Schalterstellung CH3/4: LPF/BPF Schalterstellung INPUT: 4 CH Bass-Fernbedienung Subwoofer 1 mittels beiliegendem Kabel...
- Page 12 DE | MERCURY IV ANSCHLUSSBEISPIEL: 3-Kanal-Modus Stereo System & Mono Subwoofer gebrückt Stereo Cinch-Audiokabel (FL/FR & RL/RR) Subwoofer vom Steuergerät mit LINE IN CH1 / CH2 und 4 – 8 Ohm CH3 / CH4 des Verstärkers verbinden Schalterstellung CH1/2: HPF oder FULL Schalterstellung CH3/4: LPF/BPF Schalterstellung INPUT: 4 CH Lautsprecher...
- Page 13 Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Geräts, können wir keine Haftung übernehmen. Alle HiFonics Verstärker sind mit einer individuellen Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird. Alle HiFonics Verstärker sind mit einer CE-Kennzeichnung versehen.
- Page 14 DE | FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
- Page 15 FEHLERBEHEBUNG|DE HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen. Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf.
- Page 17 TABLE OF CONTENT|ENG SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS MERCURY II Features and operational controls Interconnetion example 2-Channel-Mode: 1 x Stereo System (Front or Rear) Interconnetion example 1-Channel-Mode: 1 x Mono Subwoofer bridged MERCURY IV Features and operational controls Interconnetion example 4-Channel-Mode: 1 x Stereo System (Front) and 1 x Stereo System (Rear)
- Page 18 ENG| SAFETY INSTRUCTIONS PLEASE CHECK THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST. Install ATION WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A the device at a location, where it will be protected from high VEHICLE.
- Page 19 INSTALLATION INSTRUCTIONS | ENG REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits. MECHANICAL INSTALLATION Avoid any damage removing of the components of the vehicle like wires, cables, board computer, seat belts, gastank or the like. Ensure that chosen location provide sufficient air circulation for the amplifier.
- Page 20 ENG| INSTALLATION INSTRUCTIONS ELECTRICAL INTERCONNECTION BEFORE THE CONNECTION For the professional installation of a sound system appropriate wiring kits are available in car audio retailer stores. Attend the sufficient profile section (at least 16 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. Clean and remove rust-streaked and oxidized areas on the contact points of the battery and the ground connection.
- Page 21 MERCURY II|ENG FUNCTIONS AND OPERATIONAL CONTROLS The LINE OUT RCA jacks provide a linear fullrange audiosignal to supply an additional amplifier. The LINE IN RCA jacks must be connected with the RCA output jacks of the headunit. The HPF controller (HIGH PASS) adjusts the cut-off point of the frequency range to below. The cut-off frequency is continuously adjustable from 10 Hz to 1200 Hz (1.2 kHz).
- Page 22 ENG| MERCURY II INTERCONNECTION EXAMPLE 2-Channel Mode: 1x Stereo System (Front or rear) Connect stereo RCA output Switch position: (L/R) of the headunit with HPF or FULL LINE IN of the amplifier Loudspeaker Loudspeaker left right 2 – 8 Ohms 2 –...
- Page 23 MERCURY II|ENG INTERCONNECTION EXAMPLE 1-Channel Mode: 1x Mono Subwoofer bridged Connect stereo RCA output Switch setting: (L/R or SUB OUT) LPF/BPF of the headunit with LINE IN of the amplifier Subwoofer Connect the bass level 4 – 8 Ohms controller on the amplifier with the enclosed cable.
- Page 24 ENG| MERCURY IV FUNCTIONS AND OPERATIONAL CONTROLS The LINE IN RCA jacks must be connected with the RCA output jacks of the headunit. By connecting only the CH1/2 jacks, the INPUT switch must be set to the 2CH position. The LINE OUT RCA jacks provide a summed mono audiosignal to supply an additional subwoofer amplifier. The HPF controller (HIGHPASS) of CH1/2 and CH3/4 adjusts the cut-off point of the frequency range to below for each channelpair.
- Page 25 MERCURY IV|ENG INTERCONNECTION EXAMPLE 4-Channel Mode: 2 x Stereo System (Front & rear) Loudspeaker Loudspeaker Connect the stereo RCA output rear / left rear / right (FL/FR & RL/RR) of the headunit with LINE IN 2 – 8 Ohms 2 – 8 Ohms CH1/2 and CH3/4 of the amplifier Switch setting CH1/2: HPF or FULL Switch setting CH3/4: HPF or FULL...
- Page 26 ENG| MERCURY IV INTERCONNECTION EXAMPLE 2-Channel Mode: 2 x Mono Subwoofer bridged Subwoofer 2 Connect Stereo RCA output (L/R or SUB OUT) of the 4 – 8 Ohms headunit with the LINE IN CH1/2 of the amplifier Switch setting CH1/2: DUPE Switch setting CH3/4: LPF/BPF Switch setting INPUT: 4 CH Connect the bass level...
- Page 27 MERCURY IV|ENG EXAMPLE 3-Channel Mode: 1 x Stereo System & 1 x Mono Subwoofer bridged Connect the Stereo RCA outputs (FL/FR & RL/RR) Subwoofer of the headunit withthe LINE IN CH1 / CH2 4 – 8 Ohms and CH3 / CH4 of the amplifier Switch setting CH1/2: HPF oder FULL Switch setting CH3/4: LPF/BPF Switch setting INPUT: 4 CH...
- Page 28 All HiFonics Amplifiers are tagged with a individual serialnumber, which will be registerd for statistic and service conditional purposes. All HiFonics Amplifiers are tagged with a CE-Certification Mark. Thereby these devices are ceritified for a use inside vehicles inside the European Union (EU).
-
Page 29: Malfunction: No Function
TROUBLE SHOOTING|ENG Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3. The remote turn-on connection from the headunit to the amplifier is not correct. Recheck 4. - Page 30 ENG|TROUBLE SHOOTING REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance or insufficient power supply is insisted, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.
- Page 32 Audio Design GmbH · www.hifonics.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510 Designed and engineered by Audio Design in Germany. All Rights Reserved.
