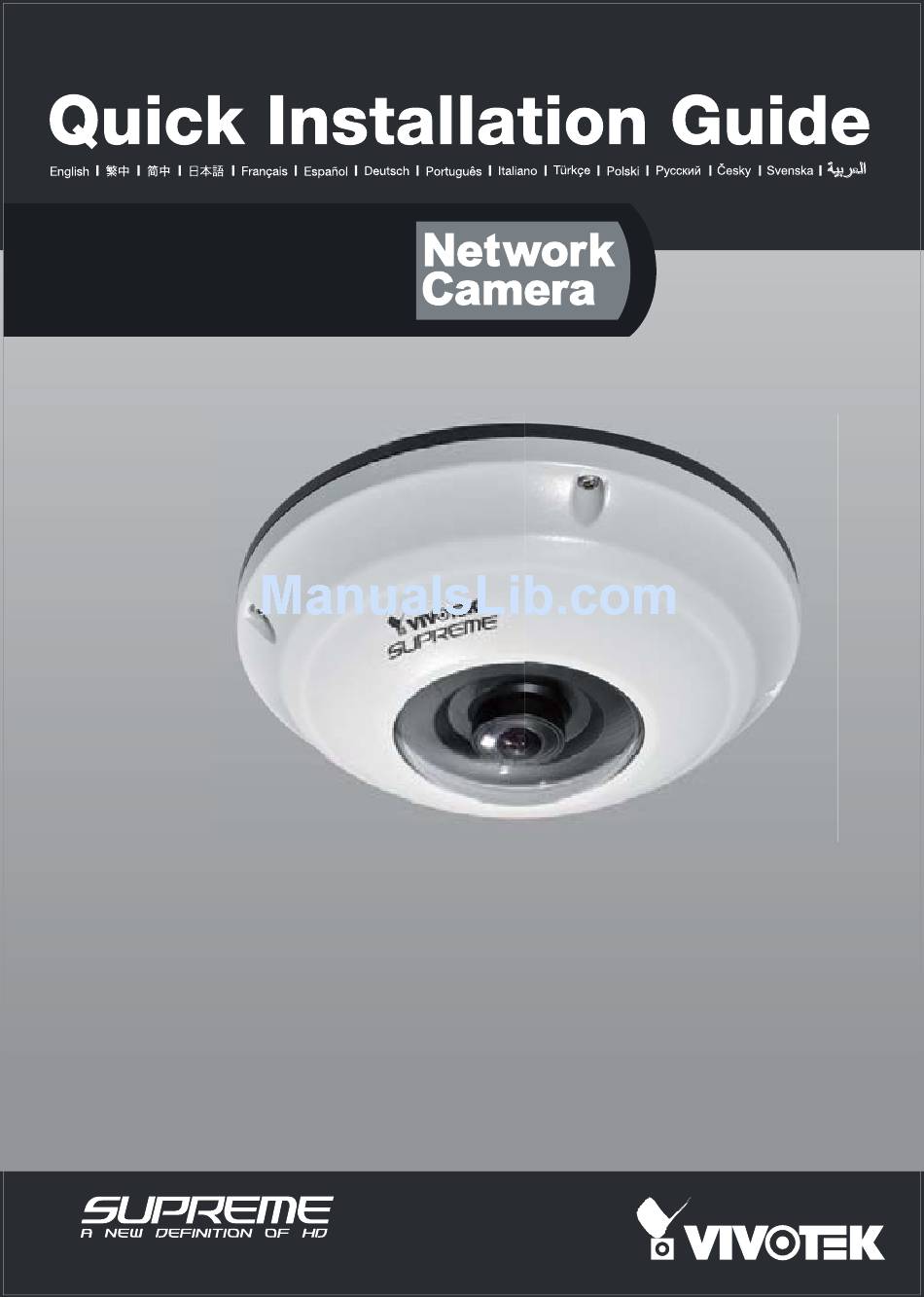

- Page 1 FE8171V 3MP‧360° Panoramic View‧Vandal-proof...
- Page 2 Advertencia antes de la instalación Apague la cámara de red si Consulte el manual del usuario aparece humo o algún olor no para ver la temperatura de habitual. funcionamiento. Póngase en contacto con su distribuidor si ocurriera esto. No toque la cámara de red si No coloque la cámara de red sobre superficies que no sean hubiera tormentas.
- Page 3 Compruebe el contenido del embalaje FE8171V Placa de montaje / Destornillador Adhesivo de alineación Tornillos / Deshumidificador / Cinta de doble lado / Conexión hermética de goma / arandela de goma Para la placa de Para la base de la montaje cámara...
-
Page 4: Descripción Física
Descripción física Vista interior Arandela para micrófono interno Objetivo Cabezal de pines (J7) Arandela de resorte Alinee (B) a (A) cuando fije la carcasa superior Cabezal de pines (J6) Conexión RJ45 10/100 Ethernet Ranura de la tarjeta MicroSD/SDHC/SDXC Botón Reset ES - 63... -
Page 5: Vista Exterior
Cubierta de la Cúpula con protección IP66 antivandalismo Micrófono integrado Network Camera Model No: FE8171V IMPORTANTE MAC: 0002D1XXXXXX Anote la dirección MAC antes This device complies with part 15 of the FCC Rules. Operation is subject to de instalar la cámara. -
Page 6: Instalación Del Hardware
Instalación del hardware En primer lugar, utilice el destornillador suministrado para aflojar los cuatro tornillos y separe la carcasa domo de la base de la cámara. A continuación, siga los pasos siguientes para instalar la cámara a la pared o al techo. Tornillos anti-manipulación Tapón de goma para los cables IO... - Page 7 Conexión del cable Ethernet RJ45 Dimensión del cable RJ45 (unidad: mm) Calibre recomendado del cable: 24AWG (0,51 mm) Pasos de ensamblaje Conexión hermética 1. Taladre un orificio en la toma de la zona de goma hermética de goma e introduzca el cable Ethernet a través de la apertura.
- Page 8 Montaje en la pared / techo sin la placa de montaja (Seleccione este tipo de montaje si desea introducir los cables desde la parte inferior de la cámara) 1. Fije la pegatina de alineamiento suministrada para la base de la cámara en la pared/techo. 2.
- Page 9 Montaje en la pared / techo con la placa de montaje (Seleccione este tipo de montaje si desea introducir los cables por el lateral) 1. Fije la pegatina de alineamiento suministrada para la placa de montaje suministrada en la pared / techo.
- Page 10 Implementación de la red Conexión general (sin PoE) 1. Conecte el cable Ethernet RJ45 al interruptor. Utilice el cable cruzado de categoría 5 cuando se conecte directamente su cámara de red al ordenador. 2. Conecte el cable de alimentación desde la cámara de red a una toma de alimentación. 3.
-
Page 11: Power Over Ethernet (Poe)
Power over Ethernet (PoE) Si se utiliza un conmutador con capacidad para PoE La cámara es compatible con PoE, lo que permite la transmisión de alimentación y datos a través de un único cable de Ethernet. Consulte la siguiente ilustración para conectar la cámara a un conmutador con capacidad para PoE mediante un cable de Ethernet. -
Page 12: Asignación De La Dirección Ip
3. El programa buscará los receptores de vídeo, los servidores de vídeo o las cámaras de red de VIVOTEK situados en la misma red local. 4. Tras una breve búsqueda, aparecerá la ventana del instalador principal. Haga doble clic sobre la dirección MAC que coincida con la que está... - Page 13 Listo para su uso 1. Una sesión de navegación con la cámara de red debería aparecer como se muestra a continu- ación. 2. Debería visualizar el vídeo en directo proveniente de su cámara. También puede instalar el software de grabación de 32 canales que viene en el CD del software si realiza un despliegue de múltiples cámaras.
