INSTALLATION INSTRUCTIONS
DRAWER DISHWASHER
INSTRUCCIONES
DE INSTALACION
DE LA LAVAVAJILLAS DE CAJON
INSTRUCTIONS
D'INSTALLATION
LAVE-VAISSELLE,_ TIROIR(S)
Table of Contents/Jndice/Table
des matieres ..................................................................
2
iMPORTANT:
Save for local electrical inspector's use.
Installer:
Leave installation instructions with the homeowner.
Homeowner:
Keep installation instructions for future reference.
IMPORTANTE:
Guarde para tenerlas a disposici6n del inspector de electricidad local.
Instalador:
Deje las instrucciones de instalaci6n con el propietario.
Propietario:
Conserve las instrucciones de instalaci6n para referencia futura.
iMPORTANT
:
Conserver pour consultation par I'inspecteur local des installations 61ectriques.
Installateur
: Remettre les instructions d'installation au propri6taire.
Propri6taire
: Conserver les instructions d'installation pour r6f6rence ult6rieure.
W10300218B
Advertisement
Table of Contents
Related Manuals for Maytag MDD8000AWS3
Summary of Contents for Maytag MDD8000AWS3

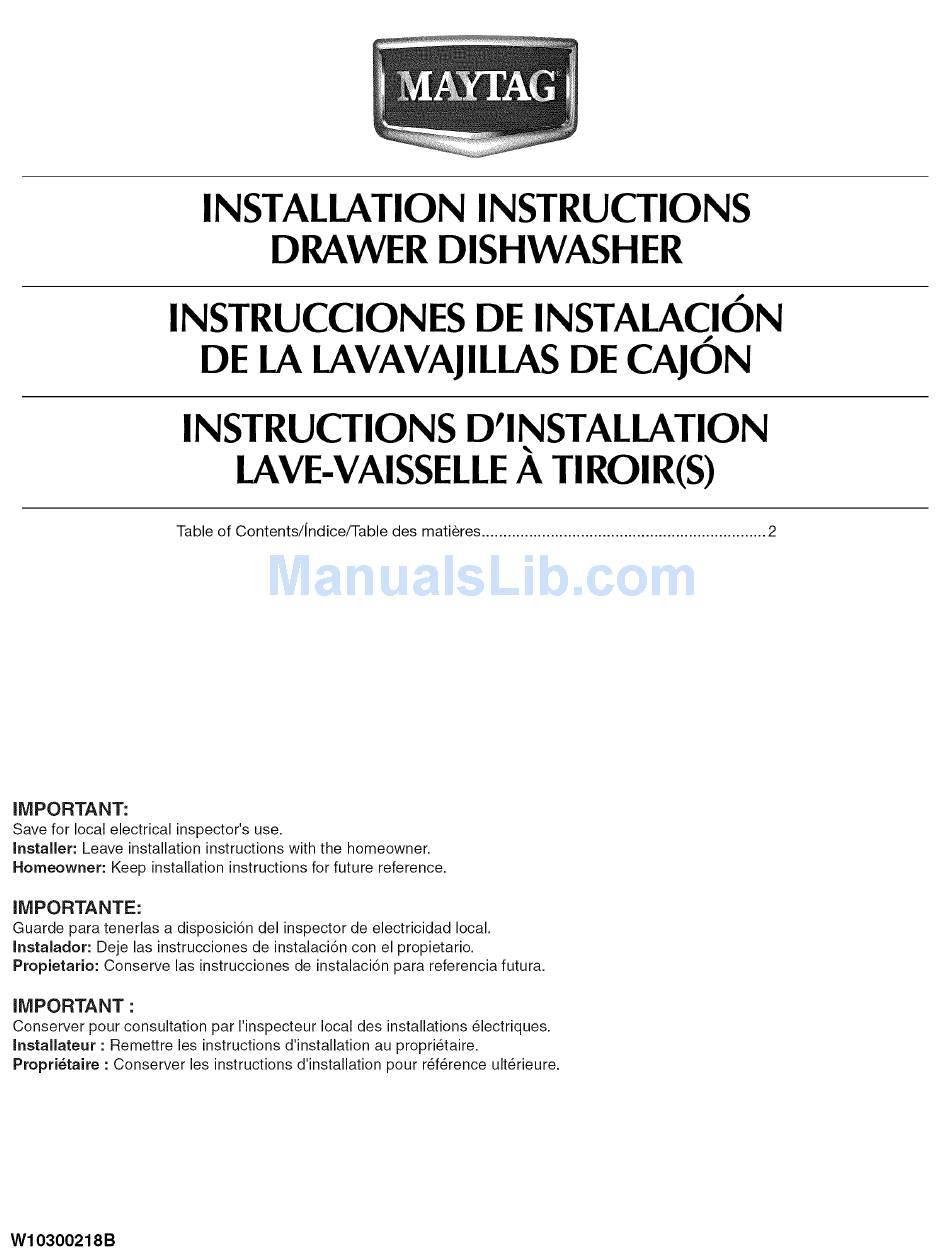

- Page 1 INSTALLATION INSTRUCTIONS DRAWER DISHWASHER INSTRUCCIONES DE INSTALACION DE LA LAVAVAJILLAS DE CAJON INSTRUCTIONS D'INSTALLATION LAVE-VAISSELLE,_ TIROIR(S) Table of Contents/Jndice/Table des matieres ..............iMPORTANT: Save for local electrical inspector's use. Installer: Leave installation instructions with the homeowner. Homeowner: Keep installation instructions for future reference. IMPORTANTE: Guarde para tenerlas a disposici6n del inspector de electricidad local.
-
