POSE - 13 e OPÉRATION

Fixation de la biellette au chariot

Suivre uniquement les instructions se reportant à votre type de
porte, comme illustré ci-dessous et à la page suivante.
PORTE ARTICULÉE SEULEMENT
S'assurer que la porte du garage est complètement fermée.
Tirer la poignée de déclenchement d'urgence pour détacher le
chariot extérieur du chariot intérieur. Reculer le chariot extérieur
(en l'éloignant de la porte) d'environ 2 pouces (5 cm) , comme
illustré aux figures 1, 2 et 3.

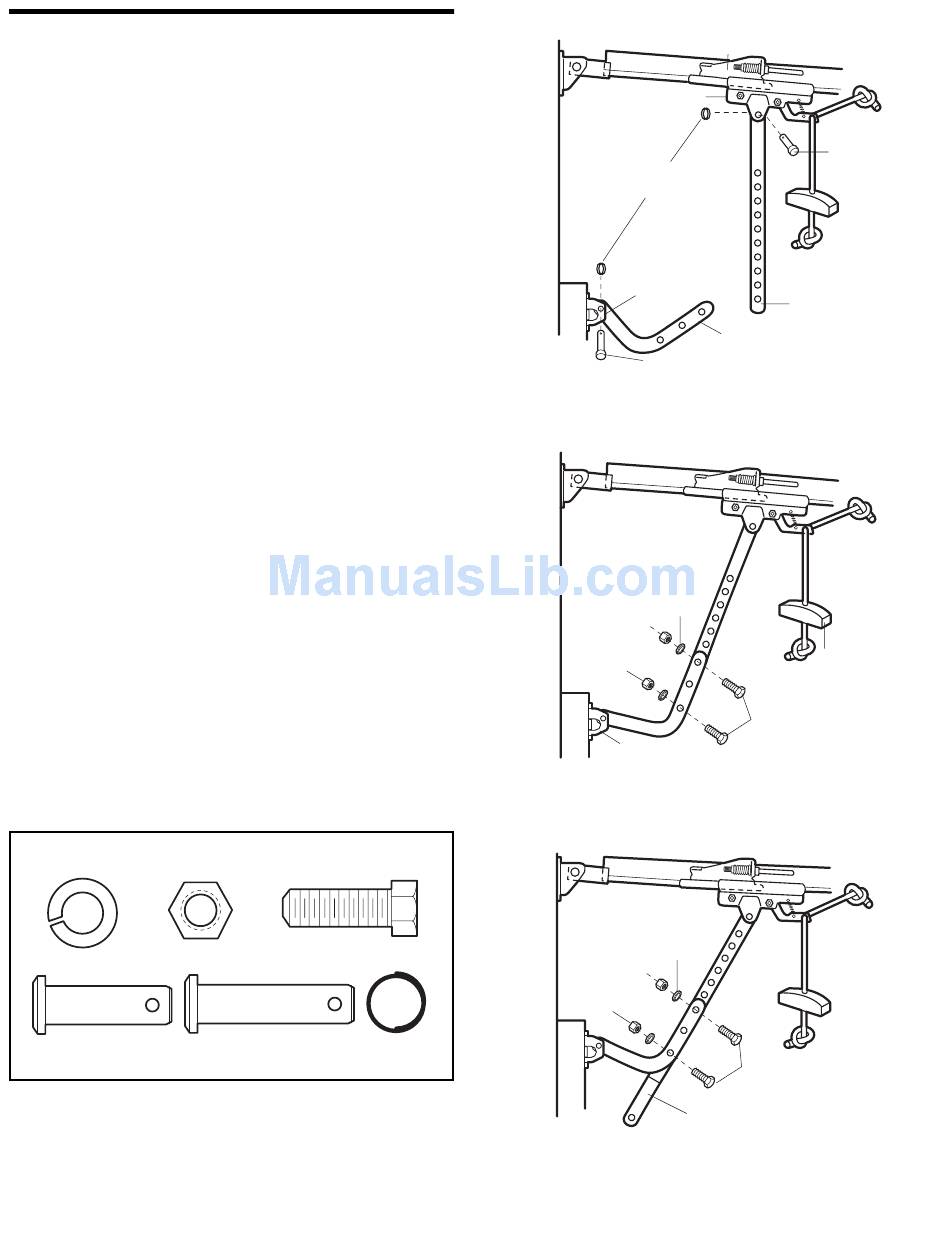

Figure 1 :
• Fixer la biellette droite sur le chariot extérieur à l'aide d'un
axe de chape de 5/16 po x 1 po. Faire tenir l'axe de chape
en place avec un anneau d'arrêt.
• Fixer la biellette courbée au support de la porte de la même
manière, à l'aide d'un axe de chape de 5/16 po x 1-1/4 po.
Figure 2 :
• Rapprocher les biellettes et aligner les trous. Choisir les
trous les plus éloignés étant donné qu'ils permettent aux
biellettes d'être plus solides.
Figure 3, Méthode alternative :
• Si les trous de la biellette courbée sont trop hauts,
démonter la biellette droite et couper 6 po (15 cm) du bout.
Refixer la biellette droite sur le chariot en orientant la partie
coupée vers le bas, comme illustré.
• Rapprocher les biellettes.
• Aligner deux paires de trous et raccorder les deux biellettes
avec les boulons, les rondelles-frein et les écrous.
Tirer sur la poignée de déclenchement d'urgence en direction
de l'ouvre-porte à un angle de 45° de façon que la biéllette de
dégagement du chariot soit horizontale. Passer à la 1
opération des « réglages », page 23. Le chariot se
réenclenchera automatiquement lorsque l'ouvre-porte
fonctionnera.
GRANDEUR RÉELLE DES FIXATIONS
Écrou de
Rondelle-frein
5/16 po-18
de 5/16 po
Axe de chape de
5/16 po x 1 po (Chariot)
re
Boulon hexagonal de
5/16 po-18 x 7/8 de po
Axe de chape de
Anneau
5/16 po x 1-1/4 po
d'arrêt
(Support de la porte)
Chariot extérieur
Anneau d'arrêt
Support de
la porte
Figure 1
Rondelle de
blocage de 5/16 po
Écrous de
5/16 po-18
Support de
la porte
Figure 2
Rondelle de blocage
de 5/16 po
Écrous de
5/16 po-18
Figure 3
21
Chariot intérieur
Biellette
droite
Biellette
courbée
Axe de chape de
5/16 po x 1-1/4 po
Poignée de
déclenchement
d'urgence
Boulons hexagonaux de
5/16 po-18 x 7/8 po
Boulons hexagonaux
de 5/16 po-
18 x 7/8 po
Couper ce morceau
Axe de chape de
5/16 po x 1 po
