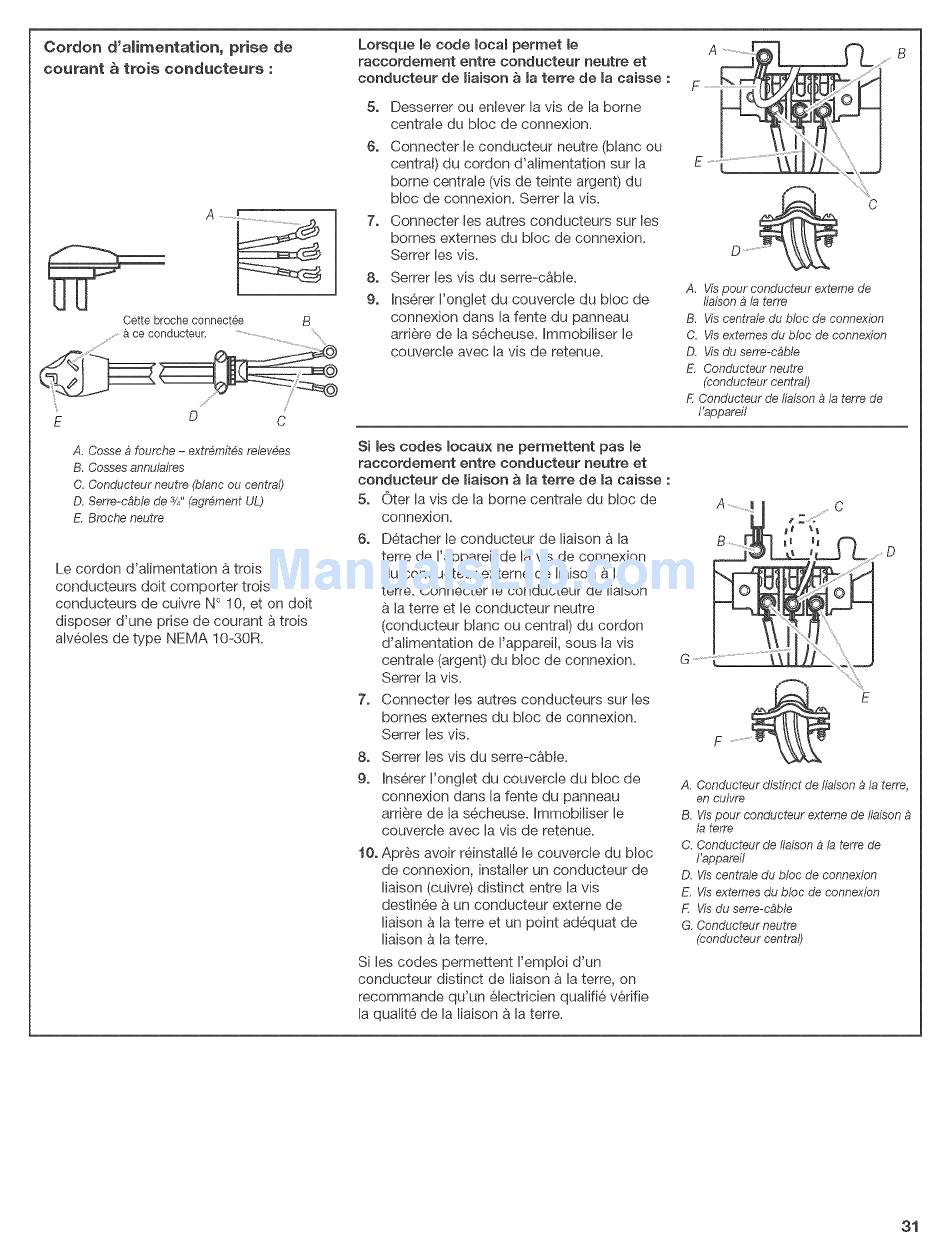

Cordon
d'aJimentation,
prise
de
B
courant
_ trois
conducteurs
:
Cette broche connect_e
B
D
C
A. Cosse b tourche - extremit#s relevees
B. Cosses annulaires
C. Conducteur neutre (blanc ou central)
O. Serre-c4ble de :W' (acjrement UL)
E. Broche neutre
Le cordon d'alimentation
5 trois
conducteurs
doit comporter trois
conducteurs
de cuivre N° 10, et on doit
disposer d'une prise de courant a trois
alveoles de type NEMA 10-30R.
Lorsque
Be code
mocampermet
me
raccordement
entre
conducteur
neutre
et
conducteur
de miaison _ materre
de macaisse
:
5. Desserrer ou enlever Ia vis de la borne
centrate du bloc de connexion.
6. Connecter Ie conducteur neutre (blanc ou
central) du cordon d'alimentation
sur Ia
borne centrale (vis de teinte argent) du
bloc de connexion. Serrer Ia vis.
7. Connecter Ies autres conducteurs
sur Ies
bomes extemes du bloc de connexion.
Serrer Ies vis.
8. Serrer Ies vis du serre-cgble.
9. Ins@er I'ongIet du couvercie du bloc de
connexion dans Ia fente du panneau
arrJ@ede Ia secheuse. Immobiliser Je
couvercle avec Javis de retenue.
D
C
A. Vispour conducteurextemede
liaisona/a terre
B. Viscentraledu bloc de connexion
C. Visextemesdu bloc de connexion
D. Visdu serre-c4bte
E. Conducteurneutre
(conducteur c entral)
F. Conducteurde liaisonb la terrede
I'apparefl
Si les codes mocaux ne permettent
pas Be
raccordement
entre conducteur
neutre et
conducteur
de Haison _ materre de Bacaisse :
5. Oter Ia vis de la borne centrale du bloc de
connexion,
6. D@acher le conducteur de liaison a la
terre de Fappareil de la vis de connexion
du conducteur exteme de liaison & ta
terre. Connecter le conducteur
de liaison
5 Ia terre et le conducteur neutre
(conducteur blanc ou central) du cordon
d'alJmentation de I'appareil, sous Ia vis
centrale (argent) du bloc de connexion.
Serrer Ia vis.
7. Connecter les autres conducteurs sur Ies
bomes extemes du bloc de connexion.
Serrer Ies vis.
8. Serrer Ies vis du serre-c_bte.
9. Ins@er I'ongIet du couvercJe du bloc de
connexion dans Ia fente du panneau
arri@e de Ia secheuse, hmobiliser
Je
couvercle avec Ia vis de retenue.
10. Apr_s avoir reinstall_ le couvercle du bloc
de connexion, installer un conducteur de
liaison (cuivre) distinct entre Ia vis
destinee a un conducteur
exteme de
liaison a la terre et un point adequat de
liaison a la terre.
Si Ies codes permettent I'emp!oi d'un
conducteur distinct de liaison 5 la terre, on
recommande qu'un electricien qualifi6 verifie
la qualit6 de la liaison a la terre.
A ......... uJ
C
B
_
H
h
t'_
__j_L4L__d
E
D
F .............
@
......
A. Conducteur d/stinct de liaison b la terre,
en cu/vre
B. Vis pour conducteur exteme de liaison b
la terre
C. Conducteur de liaison 9/a terre de
I'apparefl
D. Vis centrate du bloc de connexion
E. Vis extemes du bloc de connexion
f_ Vis du serre-c4bte
G. Conducteur neutre
(cenducteur central)
31
