UHF Wireless System

Owners Manual

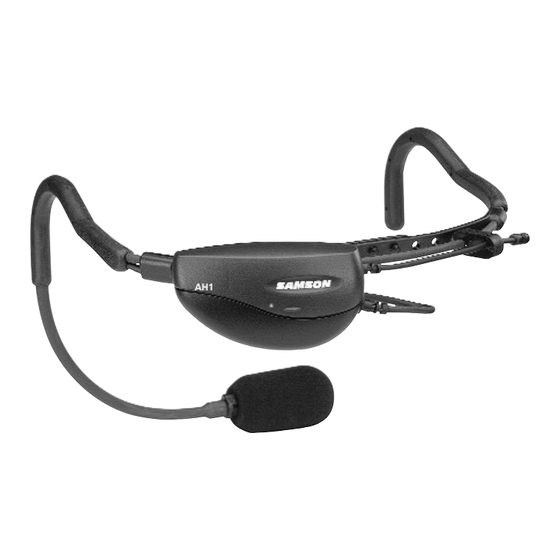

• AH1/QE Aerobics Headset Transmitter
• AH1/QV Vocal Headset Transmitter
• AH1/35X Wind Instrument Transmitter
• AR1 Receiver
• UR1 Receiver
• UM1 Receiver
SAMSON
Headset Transmitter
Wind Instrument
Transmitter

Advertisement

Table of Contents
loading

Related Manuals for Samson AirLine AH1/QE

Summary of Contents for Samson AirLine AH1/QE

  • Page 1: Owners Manual

    UHF Wireless System Owners Manual Headset Transmitter • AH1/QE Aerobics Headset Transmitter • AH1/QV Vocal Headset Transmitter • AH1/35X Wind Instrument Transmitter • AR1 Receiver • UR1 Receiver • UM1 Receiver Wind Instrument Transmitter SAMSON...

  • Page 2: Table Of Contents

    Tableau de conversion de fréquence Inside Back Cover Tabla de conversión de frecuencias Inside Back Cover Samson Technologies Corp. Produced by On The Right Wavelength for Samson Technologies Corp. 575 Underhill Blvd. Copyright 2000, Samson Technologies Corp. P.O. Box 9031...

  • Page 3: Introduction

    United States, you’ll also find a warranty card enclosed—don’t forget to fill it out and mail it! This will enable you to receive online technical support and will allow us to send you updated information about this and other Samson products in the future. If your AirLine system was purchased outside of the U.

  • Page 4: Quickstart

    QuickStart Samson AirLine If you’ve had some prior experience using wireless systems, these QuickStart instructions will get you up and running with your AirLine system in a matter of minutes! Detailed instructions for setting up and using your AirLine system can be found on page 16 of this manual, and the “Guided Tour”...
  • Page 5 RF reception in all areas of coverage (in the case of the AR1, the LED will light steadily green) . Reposition it (or its antenna) as necessary. If extended range coverage is required, a Samson UR1 or UM1 true diversity receiver (set to the same channel as the transmitter) should be used 12.

  • Page 6: Guided Tour - Ar1 Receiver

    Guided Tour - AR1 Receiver Samson AirLine 1: Antenna - This swivel mounting allows full rotation for optimum placement of the antenna. In normal operation, the antenna should be placed in a vertical position. It can be folded inward for convenience when transporting the AR1.
  • Page 7 Guided Tour - AR1 Receiver Samson AirLine 6 Balanced output* - Use this electronically balanced low impedance (600 - 2500 Ohm) XLR jack when connecting the AR1 to professional (+4) audio equipment. Pin wiring is as follows: Pin 1 ground, Pin 2 high (hot), and Pin 3 low (cold).

  • Page 8: Guided Tour - Ur1 Receiver

    Guided Tour - UR1 Receiver / Front Panel Samson AirLine 1: Antennas (A and B) - The antenna mountings allow full rotation for optimum placement. In normal operation, both Antenna A (the antenna on the left) and Antenna B (the antenna on the right) should be placed in a vertical position.
  • Page 9 Guided Tour - UR1 Receiver / Front Panel Samson AirLine 4: A/B Receiver LEDs - When signal is being received, one of these will be lit green, showing you whether the (left) “A” or (right) “B” receiver is currently being used. The UR1 constantly scans its two antennas and automatically selects whichever is receiving the strongest, clearest signal.
  • Page 10 Guided Tour - UR1 Receiver / Rear Panel Samson AirLine 1: DC input - Connect the supplied 12 volt 160 mA power adapter here, using the strain relief as shown in the illustration below. WARNING: Do not substitute any other kind of power...

  • Page 11: Guided Tour - Um1 Receiver

    Guided Tour - UM1 Receiver Samson AirLine 1: A/B Receiver LEDs - When signal is being received, one of these will be lit orange, showing you whether the (left) “A” or (right) “B” receiver is currently being used. The UM1 constantly scans its two antennas and automatically selects whichever is receiving the strongest, clearest signal.
  • Page 12 9: DC input - This jack will accept a DC input voltage of 6 - 13 volts (inner connection [tip] positive, outer connection [sleeve] ground) from your video camera, if available. Connect an optional Samson AC300R adapter here to charge a rechargeable 9-volt Ni-Cad battery.
  • Page 13 Guided Tour - UM1 Receiver Samson AirLine 12: Level control - This knob sets the level of the audio signal being sent to the headphones output (see #13 below). 13: Headphones output - Connect a stereo headphone to this standard 1/8"...

  • Page 14: Guided Tour - Ah1 Headset Transmitter

    Guided Tour - AH1 Headset Transmitter Samson AirLine 1: Power / Battery LED - This LED flashes once when the AH1 is first turned on and lights steadily red when there is less than 2 hours of battery power remaining, indicating that the battery needs to be changed.
  • Page 15 Guided Tour - AH1 Headset Transmitter Samson AirLine 4: Mute switch - Move this switch in the direction of the arrow to mute the AH1; move it away from the arrow to unmute it and trans- mit audio signal. Because the carrier signal remains during muting, no “pop” or “thud” will be heard. Note that turning this off does not turn off the transmitter power—it is simply a way to temporarily mute the transmission of audio signal.
  • Page 16 Guided Tour - AH1 Headset Transmitter Samson AirLine AH1 transmitter with Samson QV Headset Mic (UHF Performance System) or Samson QE Headset Mic (UHF Fitness System) As shown in the illustration above, the correct way to wear your QV / QE Headset is over the ears, as you would wear a pair of eyeglasses.

  • Page 17: Guided Tour - Ah1 Horn Microphone

    Guided Tour - AH1 Horn Microphone Samson AirLine 1: Audio-Technica Pro 35X horn microphone - This microphone is “hard-wired” to a Samson AH1 headset transmitter (see #2 below). See the supplied Audio-Technica owners manual for microphone positioning instructions. 2: Samson AH1 headset transmitter - See pages 13 - 14 in this manual for more information.

  • Page 18: Setting Up And Using Your Airline System

    The AR1 can be mounted on a wall if desired, using the supplied wall mount holder. The UR1 can be rack-mounted if desired (taking a half-rack space), using an optional Samson adapter kit.
  • Page 19 Setting Up and Using Your AirLine System Samson AirLine video camera), then plug the adapter into any standard AC outlet. Slide the Power switch in the direction of the arrow to turn on the receiver. If your system contains an AR1 receiver, its “Power/ RF” LED will light steadily red; if your system contains a UR1 receiver, its “Power”...
  • Page 20 In certain environments, it may be desirable to angle the receiver antenna(s) differently from the vertical position. Where extended range coverage is required, the Samson UR1 true diversity receiver (set to the same channel as the trans- mitter) should be used.

  • Page 21: Introduction

    Le système AirLine UHF Performance réunit le AH1, émetteur serre-tête poids plume et un micro casque QV Samson, alors que le système AirLine UHF Fitness associe le AH1 à un micro casque QE Samson. Enfin, le système AirLine UHF Wind Instrument réunit un AH1 et un microphone Pro 35X Audio-Technica.

  • Page 22: Prise En Main

    Prise en main Samson AirLine Si vous êtes un habitué des systèmes sans fil, ce chapitre vous permettra de régler et d'utiliser votre système AirLine en quelques minutes ! Vous pouvez trouver les procédures de configuration et d'utilisation détaillées de votre système AirLine en page 34 de ce mode d'emploi, ainsi que des "visites guidées"...
  • Page 23 Ce témoin (ou afficheur) doit toujours rester allumé en vert dans toutes les zones de couverture. Si nécessaire, repositionnez son ou ses antennes. Si vous avez besoin d'une plus grande couverture, remplacez l'AR1 par un récepteur True Diversity Samson UR1 ou UM1 (réglé...

  • Page 24: Visite Guidée - Récepteur Ar1

    Visite guidée – Récepteur AR1 Samson AirLine 1: Antenne – L'antenne peut pivoter pour un placement optimal. En conditions d'utilisation normales, laissez l'antenne à la verticale. Vous pouvez toutefois l'incliner lors du transport de l'AR1. Vous pouvez trouver de plus amples renseignements sur le positionnement de l'antenne à...
  • Page 25 Visite guidée – Récepteur AR1 Samson AirLine 6: Sortie symétrique* - Sortie basse impédance (600 - 2500 Ohms) à symétrie électronique sur embase XLR permettant la connexion de l'AR1 à des appareils audio professionnels (+4dBu). Brochage : masse sur broche1, point chaud sur broche2 et point froid sur broche3.

  • Page 26: Visite Guidée - Récepteur Ur1

    Visite guidée – Récepteur UR1 Samson AirLine 1: Antennes (A et B) - Les différents montages possibles des antennes permettent leur rotation complète pour obtenir une localisation opti- male. En fonctionnement normal, l’antenne A (située à gauche) et l’antenne B (située à droite) doivent être placées en position verticale.
  • Page 27 Visite guidée – Récepteur UR1 Samson AirLine 4: LEDs des antennes A et B - En présence de signal, l’une des deux diodes s’allume en vert et indique ainsi quelle antenne, "A" (à gauche) ou "B" (à droite) est en fonctionnement. Le récepteur UR1 balaye constamment les deux antennes et choisit automatiquement celle qui reçoit le signal le plus fort et le plus clair.
  • Page 28 Visite guidée – Récepteur UR1 Samson AirLine 1: Connecteur d’alimentation - Connectez à cet endroit l’adaptateur 12 volts-160 mA fourni, avec le clip de maintien en vous référant à l’il- lustration (ci-dessous). UNBALANCED DC INPUT BALANCED SWITCH BALANCED OUTPUT ATTENTION : n’utilisez aucun autre...

  • Page 29: Visite Guidée - Récepteur Um1

    Visite guidée – Récepteur UM1 Samson AirLine 1 : Témoins d'activité des récepteurs A/B - Lors de la réception du signal, l'un de ces témoin s'allume en orange indiquant le récepteur en cours d'utilisation (A = témoin gauche ; B = témoin droit). L'UM1 analyse en permanence ses deux antennes et bascule automatiquement sur celle qui reçoit le signal le plus clair et le...
  • Page 30 9 : Connecteur d'alimentation - Ce connecteur accepte une tension continue de 6 à 13 Volts (point chaud sur [pointe], masse sur [corps]) en provenance de la caméra vidéo, si disponible. Reliez à ce connecteur l'adaptateur Samson AC300R optionnel permettant de charger une pile 9 Volts Nickel-Cadmium rechargeable.
  • Page 31 Visite guidée – Récepteur UM1 Samson AirLine 12 : Potentiomètre de niveau de la prise casque - Ce potentiomètre permet de régler le niveau de sortie du signal dirigé à la prise casque (voir n°13 ci-dessous). 13 : Prise casque - Reliez à cette prise un casque stéréo doté d'une fiche mini- METER BATT.

  • Page 32: Visite Guidée - Emetteur Serre-Tête Ah1

    Visite guidée – Emetteur serre-tête AH1 Samson AirLine 1 : Témoin d'alimentation/d'usure de la pile – Ce témoin clignote une fois lors de la première mise en service de l'AH1. Sinon, il doit rester allumer en rouge. Par contre, il se met à clignoter dès qu'il ne reste plus que 2heures d'autonomie (usure de la pile). Changez alors la pile.
  • Page 33 Visite guidée – Emetteur serre-tête AH1 Samson AirLine 4 : Sélecteur Mute – Le fait de placer le sélecteur Mute sur la flèche coupe (Mute) l'AH1 ; ramenez-le en position inverse pour réactiver l'AH1 et qu'il puisse transmettre le signal audio. Comme le signal de porteuse n'est pas affecté par le sélecteur Mute, aucun bruit parasite n'apparaît lors de sa manipulation.
  • Page 34 Visite guidée – Emetteur serre-tête AH1 Samson AirLine Emetteur AH1 avec micro casque Samson QV (système AirLine UHF Performance) ou micro casque Samson QE (système AirLine UHF Fitness). Comme le montre l'illustration ci-dessous, le serre-tête QV/QE se porte au-dessus des oreilles (comme une banale paire de lunettes).

  • Page 35: Visite Guidée - Emetteur Ah1 Horn Microphone

    Visite guidée – Emetteur Horn Microphone Samson AirLine 1 : Microphone Audio-Technica Pro 35X – Ce microphone est relié à un émetteur serre-tête Samson AH1 (voir n° 2 ci-dessous). Vous trouverez les consignes de placement du microphone dans le mode d'emploi Audio-Technica fourni.

  • Page 36: Configuration Et Utilisation Des Systèmes Airline

    L'AR1 est par ailleurs livré avec un support pour installation murale. L'UR1 peut être monté en rack (format demi-rack) au moyen du kit Samson prévu à cet effet et disponible en option. L'UM1 peut être fixé...
  • Page 37 Configuration et utilisation des systèmes AirLine Samson AirLine peut être alimenté en 12 Volts depuis une caméra vidéo). Placez le récepteur sous tension en plaçant son interrupteur d'alimentation en direction de la flèche. Si votre système est doté d'un récepteur AR1, son témoin "Power/ RF" doit alors s'allumer en rouge. S'il est équipé...
  • Page 38 AR1 sur les cloisons au moyen du support mural fourni. Dans certains environnements, il peut s'avérer nécessaire d'incliner la ou les antennes. Si vous avez besoin d'une plus grande portée, vous pouvez remplacer l'AR1 par un récepteur Samson UR1 True Diversity...

  • Page 39: Einleitung

    Dies ermöglicht Ihnen den Zugang zum technischen Online-Support und erlaubt uns, Ihnen aktuelle Informationen über dieses und andere Samson Produkte in der Zukunft zuzusenden. Falls Sie Ihr AirLine System außerhalb der U. S. A. erworben haben, setzen Sie sich für Einzelheiten bezüglich der Garantie mit Ihrem lokalen Händler vor Ort in Verbindung.

  • Page 40: Schneller Einstieg

    Schneller Einstieg Samson AirLine Falls Sie bereits Erfahrung mit Wireless-Systemen besitzen, handelt es sich bloß um einen Sache von Minuten, bis Sie mit Hilfe dieser Kurzanleitung Ihr System eingerichtet und in Betrieb gesetzt haben. Detallierte Informationen zur Einrichtung und Bedienung Ihres AirLine Systems finden Sie auf Seite 52 dieses Handbuchs, und der Abschnitt „Überblick“...
  • Page 41 Ändern Sie die Position des Empfängers (oder dessen Antenne), wie es notwendig ist. Zur Erfassung eines größeren Empfangsbereiches sollte ein Samson UR1 oder UM1 True-Diversity-Empfänger verwendet werden (auf den gleichen Kanal eingestellt wie der Sender). 12. Sollten bei ausgeschaltetem Sender irgendwelche falschen Geräusche durch den Empfänger-Ausgang hörbar sein, können Sie mit Hilfe des mitgelieferten Schraubenziehers den Regler für den Mute-Pegel des Empfängers (Squelch) justieren.

  • Page 42: Übersicht - Empfänger Ar1

    Übersicht - Empfänger AR1 Samson AirLine 1: Antenne - Die Antenne hat einen Drehradius von 360°, um eine optimale Aufstellung zu ermöglichen. Sie läßt sich zum Transport des M32 einschieben. Weitere Informationen erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 52 dieses Handbuches.
  • Page 43 Übersicht - Empfänger AR1 Samson AirLine 6: Symmetrischer Ausgang* - Niedrigimpedanz-Ausgang (600 - 2500 Ohms) mit elektronischer Symmetrie am XLR-Stecker, die die Verbindung des AR1 mit fachmännischen Audio-Geräten ermöglicht (+4). Belegung der Stifte: Stift 1 auf Masse, Stift 2 auf Plus-Pol und Stift 3 auf Minus-Pol.

  • Page 44: Übersicht - Empfänger Ur1

    Übersicht - Empfänger UR1 Samson AirLine 1: Antennen (A und B) - Die Antennenhalter haben einen Drehradius von 360°, um eine optimale Aufstellung zu erlauben. Bei normalem Betrieb sollten die beiden Antennen A (links) und B (rechts) senkrecht aufgestellt werden.
  • Page 45 Übersicht - Empfänger UR1 Samson AirLine 4: A/B-LEDs - Wenn ein Signal empfangen wird, leuchtet eine dieser beiden LEDs grün auf und zeigt so an, welche der beiden Antennen A (links) und B (rechts) gerade verwendet wird. Der UR1 prüft das Empfangssignal beider Antennen kontinuierlich und wählt automatisch das stärkere und damit klarere Empfangssignal aus.
  • Page 46 Übersicht - Empfänger UR1 Samson AirLine 1: Anschluß für das Netzteil - Schließen Sie hier das beiliegende Netzteil wie unten dargestellt an. UNBALANCED DC INPUT BALANCED SWITCH BALANCED OUTPUT ACHTUNG: Verwenden Sie niemals OUTPUT LINE: -20dBm600Ω MIC: ein anderes als das beiliegende -40dBm600Ω...

  • Page 47: Übersicht - Empfänger Um1

    Übersicht - Empfänger UM1 Samson AirLine 1. A/B Empfänger-LEDs - Wenn ein Signal empfangen wird, leuchtet eine dieser beiden LEDs orange auf und zeigt Ihnen so an, welche der beiden Empfänger A (links) oder B (rechts) gerade verwendet wird. Der UM1 prüft das Eingangssignal beider Antennen kontinuierlich und wählt automatisch das stärkere und damit...
  • Page 48 9. DC-Eingang - Dieser Anschluß erlaubt Gleichstrom von 6-13 Volt von Ihrer Videokamera zu erhalten (+ - Inneres; - - Äußeres). Schließen Sie auf Wahl den Samson AC300R Adapter an diesen Eingang an, um eine aufladbare 9-Volt NiCad-Batterie wieder aufzuladen.
  • Page 49 Übersicht - Empfänger UM1 Samson AirLine 11. Audio-Ausgangspegelregler - Dieser Regler stellt den Audio-Ausgangspegel des symmetrierten und unsymmetrierten Ausgangs (s. Nr 10 und Nr 14) auf -30 dBm (Mikrofonpegel), -20 dBm oder -10 dBm (Line-Pegel) ein. Weitere Informationen erhalten Sie unter „Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 52 METER BATT.

  • Page 50: Übersicht - Kopfbügel-Sender Ah1

    Übersicht - Kopfbügel-Sender AH1 Samson AirLine 1: Anzeige der Lebensdauer der Batterie - Diese Anzeige blinkt einmal beim ersten Einschalten des AH1. Sonst sollte sie rot leuchten. Sie fängt jedoch an zu blinken, wenn nur 2 Stunden Lebensdauer der Batterie übrigbleibt. Wechseln Sie dann die Batterie.
  • Page 51 Übersicht - Kopfbügel-Sender AH1 Samson AirLine 4: Mute-Schalter - Wenn Sie den Mute-Schalter in die Richtung des Pfeils drücken, (Mute) schalten Sie den AH1 stumm. Wenn Sie ihn in die andere Richtung drücken, wird der AH1 wieder aktiviert, und kann ein Audio-Signal senden. Da das Trägersignal durch den Mute-Schalter nicht beeinflußt ist, tritt kein Rauschen beim Betrieb auf.
  • Page 52 Übersicht - Kopfbügel-Sender AH1 Samson AirLine AH1-Sender mit Samson-QV-Headset-Mikro (AirLine UHF Performance) oder Samson-QE-Headset (AirLine UHF Fitness) Wie es die Abbildung zeigt, wird der Kopfbügel QV/QE über die Ohren getragen (wie eine normale Brille). Da der Kopfbügel QV/QE für Nahaufnahmen gedacht ist, halten Sie das Mikrofon direkt vor den Lippen.

  • Page 53: Übersicht - Sender Ah1 Horn Microphone

    Übersicht - Sender AH1 Horn Microphone Samson AirLine 1: „Audio-Technica Pro 35X“-Mikrofon – Dieses Mikrofon für Blasinstrumente ist fest mit einem Samson-AH1-Headset-Sender verbunden (siehe 2., direkt hier drunter). Siehe entsprechendes Audio-Technica-Bedienungshandbuch für Instruktionen zur Mikrofonbefestigung. 2: Samson-AH1-Kopfbügel-Sender – Für weitere Informationen siehe Seiten 48 - 50 in dieser Bedienungsanleitung.

  • Page 54: Konfiguration Und Betrieb Der Airline-Systeme

    Empfänger und Sender gelten, so dass also die Person, die den Sender trägt, den Empfänger sehen kann). Der UR1 kann, wenn gewünscht, mittels des optionalen Samson Adapter Kits in ein Rack eingebaut werden (benötigt 1/2 HE). Der UM1 kann mit Hilfe des mitgelieferten Velcro-Bandes an einer Video-Kamera befestigt werden.
  • Page 55 Konfiguration und Betrieb der AirLine-Systeme Samson AirLine Ihren Verstärker (und/oder Mischer) vorläufig noch ausgeschaltet. 7. Drehen Sie die Volume, Level oder AF Level Regler am Empfänger ganz nach links. Schließen Sie den mitgelieferten Netzadapter an den AR1 oder UR1 Empfänger an und verbinden Sie ihn mit einer Standard-Netzsteckdose (der UM1 Empfänger kann auch per Batterie oder der 12 V Stromversorgung einer angeschlossenen Video-Kamera versorgt werden).
  • Page 56 Wenn Sie alle Schritte durchgeführt haben und trotzdem Schwierigkeiten auftauchen, setzen Sie sich mit Ihrem lokalen Händler in Verbindung oder, falls das System in den Vereinigten Staaten erworben wurde, rufen Sie den technischen Support von Samson (1-800-372-6766) zwischen 9 Uhr vormittags und 5 Uhr nachmittags an (EST).

  • Page 57: Introducción

    AH1 con un micrófono de diadema Samson QV, mientras que el sistema AirLine UHF Fitness combina el transmisor AH1 con un micrófono de diadema Samson QE. El sistema AirLine UHF Wind Instrument combina el AH1 con un micrófono de instrumentos de viento Audio-Technica Pro 35X.

  • Page 58: Arranque Rápido

    Arranque rápido Samson AirLine ¡Si ya tiene alguna experiencia previa sobre el uso de sistemas inalámbricos, estas instrucciones de arranque rápido le ayudarán a que conecte y ponga en marcha su sistema AirLine en cuestión de un par de minutos!. En la página 70 de este manual encontrará...
  • Page 59 Si es necesario, coloque en otro lugar el receptor (o su antena). Si necesita cubrir una zona mayor, puede sustituir este receptor por un receptor de diversidad real Samson UR1 o UM1(ajustado al mismo canal que el transmisor).

  • Page 60: Recorrido Guiado - Receptor Ar1

    Recorrido guiado – Receptor AR1 Samson AirLine 1: Antena – El montaje de tipo giratorio permite una total rotación de la antena para su óptima colocación. En condiciones normales de funcionamiento, debería colocar la antena en posición vertical. Puede plegarla dentro de sí...
  • Page 61 Recorrido guiado – Receptor AR1 Samson AirLine 6: Salida no balanceada* - Utilice este conector de 6.3 mm no bal- anceado de alta impedancia (5 - 10 K Ohmnios) cuando esté conectan- do el AR1 a un aparato de audio no-profesional (-10).

  • Page 62: Recorrido Guiado - Receptor Ur1

    Recorrido guiado – Receptor UR1 Samson AirLine 1: Antenas (A y B) - Los puntos de montaje de antena permiten una rotación total para conseguir una colocación óptima de las mismas. En su funcionamiento normal, tanto la antena A (la de la izquierda),...
  • Page 63 Recorrido guiado – Receptor UR1 Samson AirLine micrófono o disminuya el nivel de salida de su instrumento o transmisor. Para más información, vea la página 70 de este manual. 4: Pilotos de antena A/B - Cuando se está recibiendo señal, uno de estos pilotos se ilumina en verde indicando que se está utilizando en ese momento bien la antena “A”...
  • Page 64 Recorrido guiado – Receptor UR1 Samson AirLine 1: Entrada DC - Conecte aquí el adaptador de corriente de 12 voltios y 160 mA que se incluye, utilizando la pestaña anti-tirones tal como se ve en UNBALANCED DC INPUT BALANCED SWITCH BALANCED OUTPUT la ilustración de abajo.

  • Page 65: Recorrido Guiado - Receptor Um1

    Recorrido guiado – Receptor UM1 Samson AirLine 1: Pilotos de antena A/B - Cuando se está recibiendo señal, uno de estos pilotos se ilu- mina en naranja, indicando que se está utilizando en ese momento bien la antena “A” (izquierda) o la “B” (derecha). El UM1 realiza un barrido constantemente entre las dos y elige automáticamente la que esté...
  • Page 66 9: Entrada DC - Este conector acepta un voltaje DC de entrada de 6 - 13 voltios (conexión interior [punta( positivo, conexión exterior [lateral( masa) desde su cámara de vídeo, cuando esto es disponible. Conecte el adaptador de corriente opcional Samson AC300R aquí...
  • Page 67 Recorrido guiado – Receptor UM1 Samson AirLine 11: Interruptor de nivel de salida de audio - Ajusta la atenuación del nivel de sal- ida audio de tanto la salida balanceada como la no balanceada (vea los puntos 10 anterior y 14 siguiente) a -30 dBm (nivel de micro), -20 dBm o -10 dBm (nivel de METER BATT.

  • Page 68: Recorrido Guiado - Transmisor De Diadema Ah1

    Recorrido guiado – Transmisor de diadema AH1 Samson AirLine 1: Piloto LED Power / Battery – Este piloto parpadea una vez cuando enciende el AH1 por primera vez y queda iluminado fijo en rojo cuando quedan menos de dos horas de carga en la pila, para indicarle que debe cambiarla por otra nueva.
  • Page 69 Recorrido guiado – Transmisor de diadema AH1 Samson AirLine 4: Interruptor de anulación – Para anular la señal del AH1 desplace este interruptor en la dirección de la flecha; desplácelo al lado opuesto para dejar sin efecto la anulación y transmitir la señal audio. Dado que la señal portadora se mantiene durante la anulación, no se produce ningún “chasquido”...
  • Page 70 Recorrido guiado – Transmisor de diadema AH1 Samson AirLine Transmisor AH1 con micro Samson de diadema QV (sistema UHF para actuaciones) o micro Samson de diadema QE (sistema UHF específico para Fitness) Como se muestra en la ilustración anterior, la forma correcta de colocarse su diadema QV / QE es sobre los oídos, como si se...

  • Page 71: Recorrido Guiado - Transmisor Ah1 Horn Microphone

    1: Micrófono para trompeta Audio-Technica Pro 35X - Este micrófono está "conectado de forma fija" a un transmisor de diadema Samson AH1 (vea el punto 2 siguiente). Vea en el manual de instrucciones de Audio-Technica que se adjunta las instrucciones de colocación del micrófono.

  • Page 72: Ajuste Y Uso De Su Sistema Airline

    Si quiere puede montar el AR1 en una pared por medio de la carcasa para montaje en pared que se incluye. Puede montar el UR1 en un rack si quiere (ocupa medio espacio rack), usando un kit adaptador opcional de Samson. El transmisor UM1 puede ser coloca- do en una cámara de vídeo usando las tiras de velcro que se incluyen.
  • Page 73 Ajuste y uso de su sistema AirLine Samson AirLine corriente en la dirección de la flecha para encender el receptor. Si en su sistema tiene un receptor AR1, su piloto "Power/ RF" se quedará iluminado en rojo; si en su sistema hay un receptor UR1, su piloto “Power” también quedará iluminado en rojo. (Nota: el receptor UM1 no tiene ningún indicador de encendido).
  • Page 74 Si ha seguido todos los pasos anteriores y tiene cualquier tipo de problemas, contacte con su distribuidor local o, si compró el aparato en los Estados Unidos, llame por teléfono al departamento de soporte técnico de Samson (1-800-372-6766) en horario de 9 AM a 5 PM EST.

  • Page 75: Specifications

    Specifications Samson AirLine Transmitter (AH1) Operating Power Voltage 1.5V Typical, 1.05V Minimum, 2V Maximum Current Consumption 60mA Typical Battery Life 14 Hours (AAA size battery) RF Output Power (5mW) -4dB Minimum, +3dB Maximum Frequency Stability -40kHz Minimum, 40kHz Maximum Spurious 1µW...
  • Page 76 Specifications Samson AirLine Noise Reduction Compander type Deemphasis 50µ/sec Output Connector 6.3mm / 1/4 in diameter phone jack (unbalanced output, XLR connector (balanced output) Power Input Jack 5.5mm/.21in diameter Controls Audio level volume (front) Squelch level volume (rear) Display 2-color LED/Red – Power On, Green – RF receiving, PEAK – Red LED x 1 Operating Temperature 0ºC –...
  • Page 77 Specifications Samson AirLine UR1 Receiver Receiving Frequencies USA 801-805MHz (U1-U6), Europe 863-865MHz (E1-E4), One frequency in Channel Plan Oscillation Type Crystal Controlled De-emphasis 50 msec IF Frequency 10.7 MHz A/B Antennas 1/4 Wavelength Rod In/Out DC Inlet, Balanced Output, Unbalanced Output...
  • Page 78 Specifications Samson AirLine UM1 Receiver Receiving Frequencies USA 801-805MHz (U1-U6), Europe 863-865MHz (E1-E4), One frequency in Channel Plan Oscillation Type Crystal Controlled Receiving Method Single Super Heterodyne / True Diversity De-emphasis 50 msec IF Frequency 10.7 MHz Local Frequency 70 MHz Range (79 - 79.5 MHz)
  • Page 80 Notes Samson AirLine...
  • Page 81 Notes Samson AirLine...
  • Page 82 Notes Samson AirLine...
  • Page 83 AirLine Channel Plan Mid frequencies: Channel Frequencies Channel Frequencies 801.375 MHz 863.125 MHz 801.875 MHz 863.625 MHz 803.125 MHz 864.500 MHz 803.750 MHz 864.875 MHz 804.500 MHz 804.750 MHz...

  • Page 84: Samson Technologies Corp

    FCC Rules and Regulations Samson wireless systems are type accepted under FCC rules parts 90, 74 and 15. Licensing of Samson equipment is the user’s responsibility and licensability depends on the user’s classification, application and frequency selected. This device complies with RSS-210 of Industry &...
