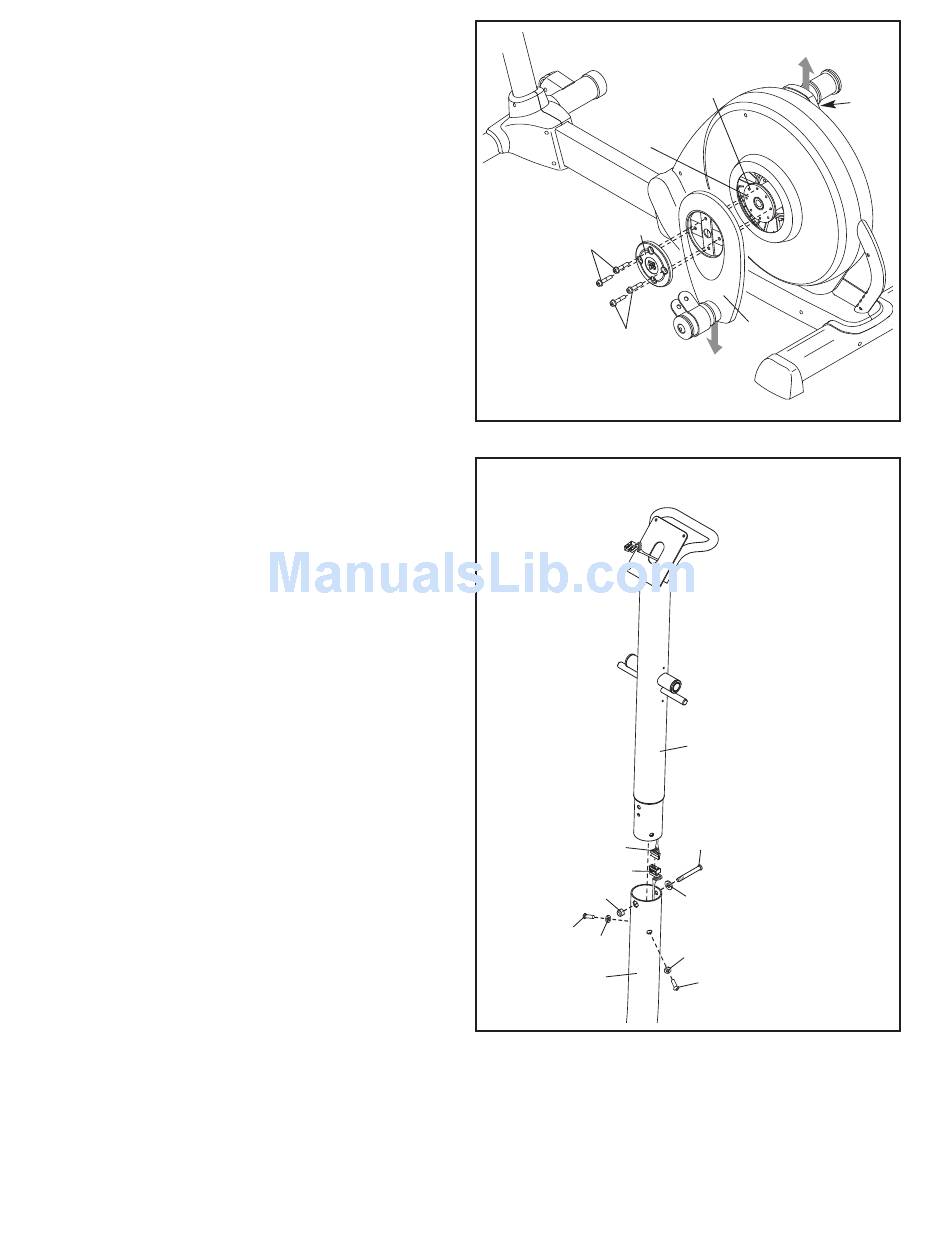

4. Halten Sie einen Kurbelarm (36) gegen die
Kurbelnabe (38) und stimmen Sie die Löcher im
Kurbelarm mit den ungenutzten Löchern in der
Kurbelnabe aufeinander ab. Schieben Sie dann
vier Nabenschrauben (87) durch die
Nabenabdeckung (75) auf den Kurbelarm und
ziehen Sie von Hand die Nabenschrauben an
der Kurbelnabe fest. Ziehen Sie jetzt eine der
Nabenschrauben richtig an, dann jene, die von
der ersten am weitesten entfernt ist und dann
alle übrigen.
Wiederholen Sie diesen Schritt auf der anderen
Seite des Ellipsentrainers. Achten Sie darauf,
dass die Kurbelarme (36) wie angegeben
ausgerichtet sind. Anmerkung: Auf der rech-
ten Seite befinden sich keine
Rollenschrauben (98).
5. Während eine zweite Person den Pfosten (3)
hält, verbinden Sie den oberen Kabelbaum (48)
mit dem unteren Kabelbaum (49). Ziehen Sie
vorsichtig am oberen Ende des oberen
Kabelbaums, um jegliche Schlaffheit vom
Kabel zu entfernen und stecken Sie den
Pfosten in die Basis (1) hinein. Befestigen Sie
den Pfosten mit einer M8 x 71mm
Linsenschraube (80), einem M8 Federring (90)
und einer M8 Nylon-Kontermutter (78).
Vergewissern Sie sich, dass sich die Nylon-
Kontermutter im sechseckigen Loch der
Basis befindet.
Ziehen Sie dann zwei M8 x 23mm
Linsenschrauben (84) und zwei M8 Federringe
(90) an der Basis (1) fest.
4
38
75
87
87
5
48
49
78
84
90
1
7
98
36
36
3
80
90
90
84
