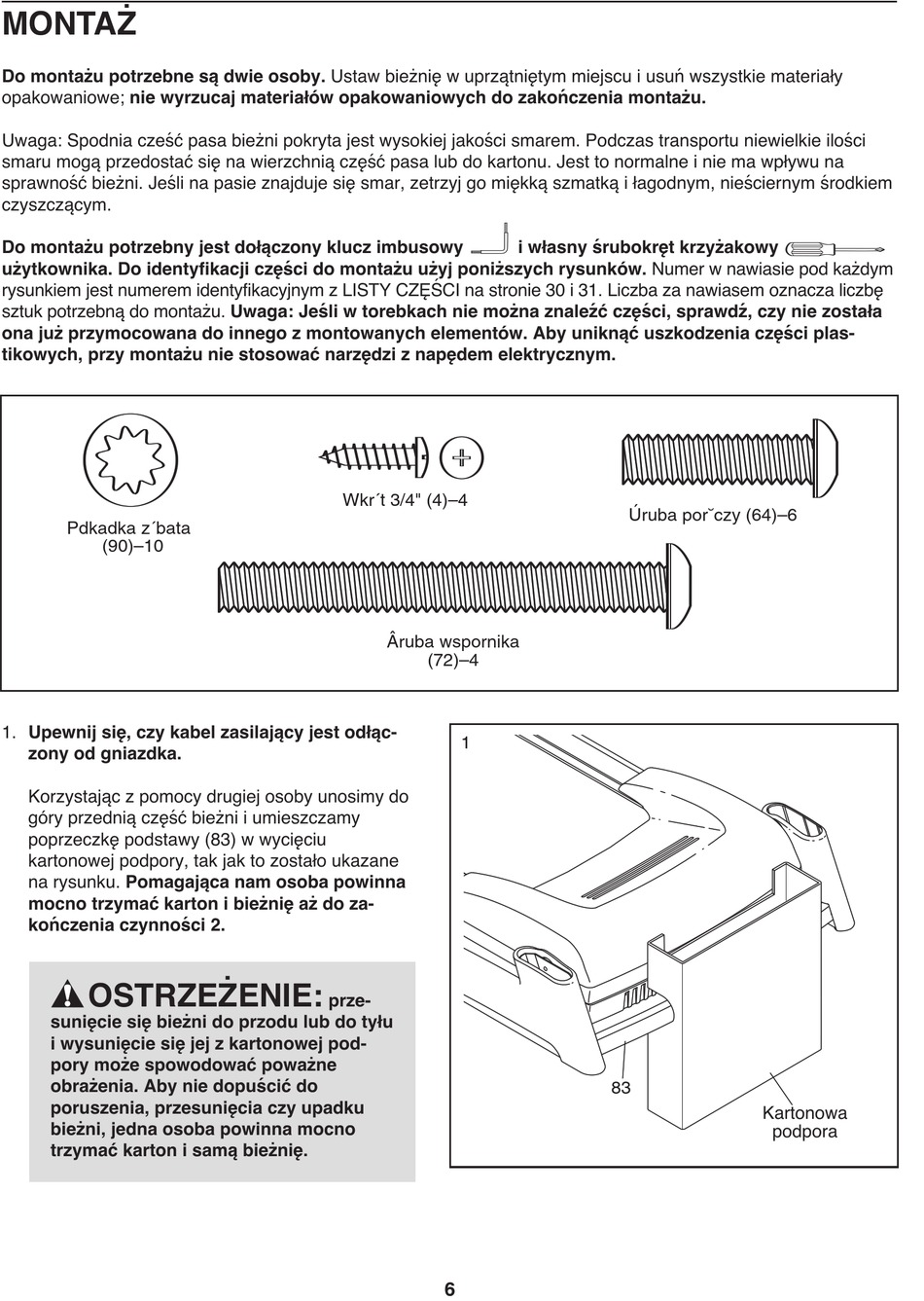

MONTAŻ
Do montażu potrzebne są dwie osoby. Ustaw bieżnię w uprzątniętym miejscu i usuń wszystkie materiały
opakowaniowe; nie wyrzucaj materiałów opakowaniowych do zakończenia montażu.
Uwaga: Spodnia cześć pasa bieżni pokryta jest wysokiej jakości smarem. Podczas transportu niewielkie ilości
smaru mogą przedostać się na wierzchnią część pasa lub do kartonu. Jest to normalne i nie ma wpływu na
sprawność bieżni. Jeśli na pasie znajduje się smar, zetrzyj go miękką szmatką i łagodnym, nieściernym środkiem
czyszczącym.
Do montażu potrzebny jest dołączony klucz imbusowy
użytkownika. Do identyfikacji części do montażu użyj poniższych rysunków. Numer w nawiasie pod każdym
rysunkiem jest numerem identyfikacyjnym z LISTY CZĘŚCI na stronie 30 i 31. Liczba za nawiasem oznacza liczbę
sztuk potrzebną do montażu. Uwaga: Jeśli w torebkach nie można znaleźć części, sprawdź, czy nie została
ona już przymocowana do innego z montowanych elementów. Aby uniknąć uszkodzenia części plas-
tikowych, przy montażu nie stosować narzędzi z napędem elektrycznym.
Pdk∏ a dka z´bata
(90)–10
5/16
3/8
1. Upewnij się, czy kabel zasilający jest odłąc-
zony od gniazdka.
Korzystając z pomocy drugiej osoby unosimy do
góry przednią część bieżni i umieszczamy
poprzeczkę podstawy (83) w wycięciu
kartonowej podpory, tak jak to zostało ukazane
na rysunku. Pomagająca nam osoba powinna
mocno trzymać karton i bieżnię aż do za-
kończenia czynności 2.
Upper Latch Bolt (XX)–1
OSTRZEŻENIE:
sunięcie się bieżni do przodu lub do tyłu
i wysunięcie się jej z kartonowej pod-
pory może spowodować poważne
obrażenia. Aby nie dopuścić do
poruszenia, przesunięcia czy upadku
bieżni, jedna osoba powinna mocno
trzymać karton i samą bieżnię.
4 1/2" Bolt (78)–4
1/2" Silver Screw
(48)–1
Wkr´t 3/4" (4)–4
Âruba wspornika
(72)–4
1
Lower Latch Bolt (XX)–1
prze-
Console Bolt (72)–4
6
3/4" Tek Screw (58)–4
i własny śrubokręt krzyżakowy
Úruba por˘czy (64)–6
83
Spacer Screw (60)–2
Nut (38)–2
Kartonowa
podpora
Was
