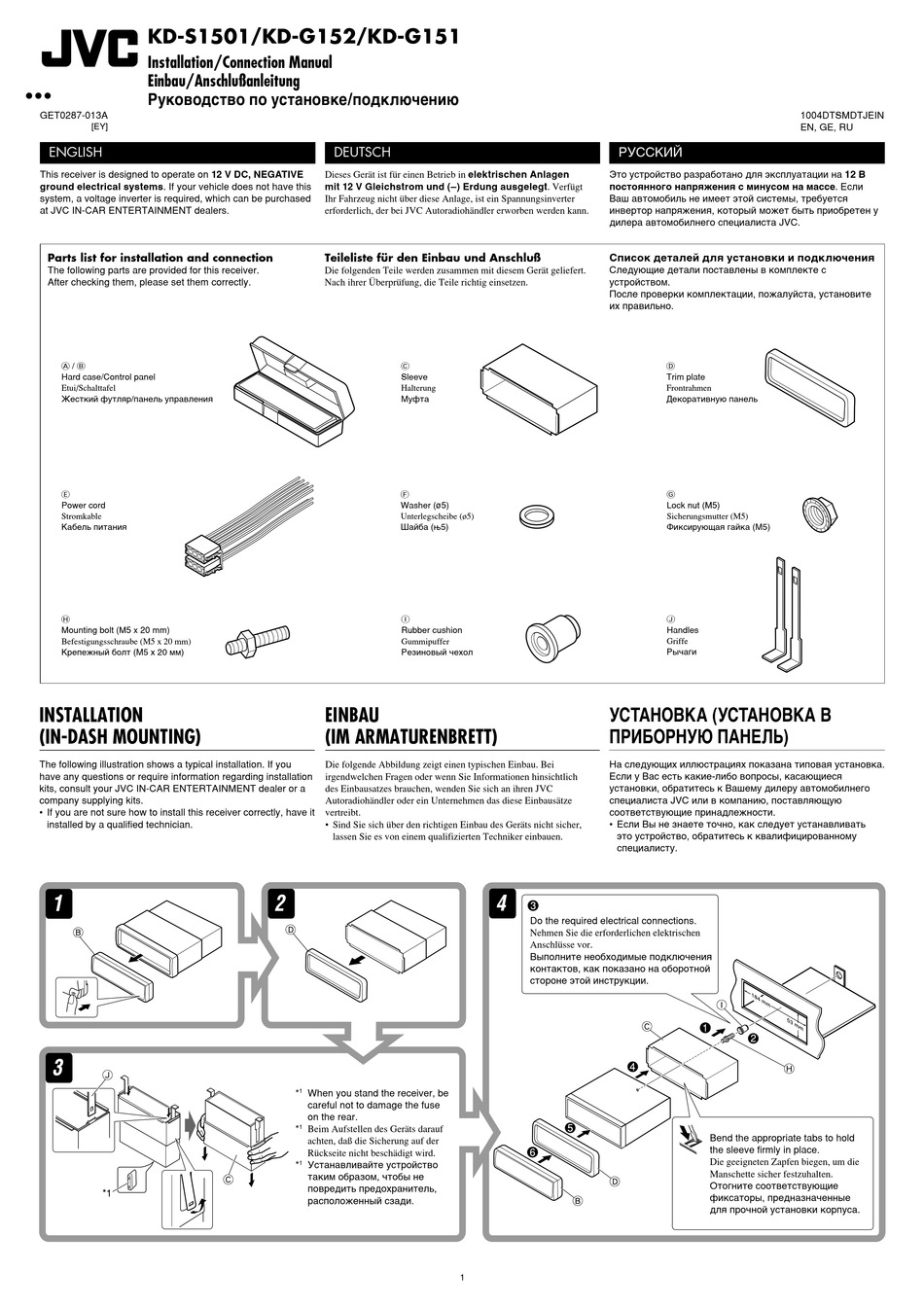

JVC KD-G151 Installation & Connection Manual

KD-S1501/KD-G152/KD-G151
Installation/Connection Manual
Einbau/Anschlußanleitung
GET0287-013A
[EY]
ENGLISH
This receiver is designed to operate on 12 V DC, NEGATIVE
ground electrical systems. If your vehicle does not have this
system, a voltage inverter is required, which can be purchased
at JVC IN-CAR ENTERTAINMENT dealers.
Parts list for installation and connection
The following parts are provided for this receiver.
After checking them, please set them correctly.
A / B
Hard case/Control panel
Etui/Schalttafel
E
Power cord
Stromkable
H
Mounting bolt (M5 x 20 mm)
Befestigungsschraube (M5 x 20 mm)
INSTALLATION
(IN-DASH MOUNTING)
The following illustration shows a typical installation. If you
have any questions or require information regarding installation
kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a
company supplying kits.
• If you are not sure how to install this receiver correctly, have it
installed by a qualified technician.
DEUTSCH
Dieses Gerät ist für einen Betrieb in elektrischen Anlagen
mit 12 V Gleichstrom und (–) Erdung ausgelegt. Verfügt
Ihr Fahrzeug nicht über diese Anlage, ist ein Spannungsinverter
erforderlich, der bei JVC Autoradiohändler erworben werden kann.
Teileliste für den Einbau und Anschluß
Die folgenden Teile werden zusammen mit diesem Gerät geliefert.
Nach ihrer Überprüfung, die Teile richtig einsetzen.
C
Sleeve
Halterung
F
Washer (ø5)
Unterlegscheibe (ø5)
I
Rubber cushion
Gummipuffer
EINBAU
(IM ARMATURENBRETT)
Die folgende Abbildung zeigt einen typischen Einbau. Bei
irgendwelchen Fragen oder wenn Sie Informationen hinsichtlich
des Einbausatzes brauchen, wenden Sie sich an ihren JVC
Autoradiohändler oder ein Unternehmen das diese Einbausätze
vertreibt.
• Sind Sie sich über den richtigen Einbau des Geräts nicht sicher,
lassen Sie es von einem qualifizierten Techniker einbauen.
1
* When you stand the receiver, be
careful not to damage the fuse
on the rear.
* 1
Beim Aufstellen des Geräts darauf
achten, daß die Sicherung auf der
Rückseite nicht beschädigt wird.
* 1
1
D
Trim plate
Frontrahmen
G
Lock nut (M5)
Sicherungsmutter (M5)
J
Handles
Griffe
•
Do the required electrical connections.
Nehmen Sie die erforderlichen elektrischen
Anschlüsse vor.
1004DTSMDTJEIN
EN, GE, RU
Bend the appropriate tabs to hold
the sleeve firmly in place.
Die geeigneten Zapfen biegen, um die
Manschette sicher festzuhalten.
