ASSEMBLAGE

L'assemblage requiert deux personnes. Placez le tapis roulant sur une aire dégagée et enlevez les embal-
lages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage du tapis roulant. L'assemblage requiert
votre propre tournevis Phillips
Remarque : Le dessous de la courroie de mobile du tapis roulant est enduite d'un lubrifiant très efficace. Il se
peut que durant l'expédition une petite quantité de lubrifiant soit transférée sur le dessus de la courroie ou sur
le carton d'emballage. Ceci n'affecte pas la performance du tapis roulant. S'il y a du lubrifiant sur la courroie,
nettoyez avec un chiffon doux et un détergent non-abrasif.
Vis (2)–6
Rondelle Étoilé de la
Rampe (44)–4

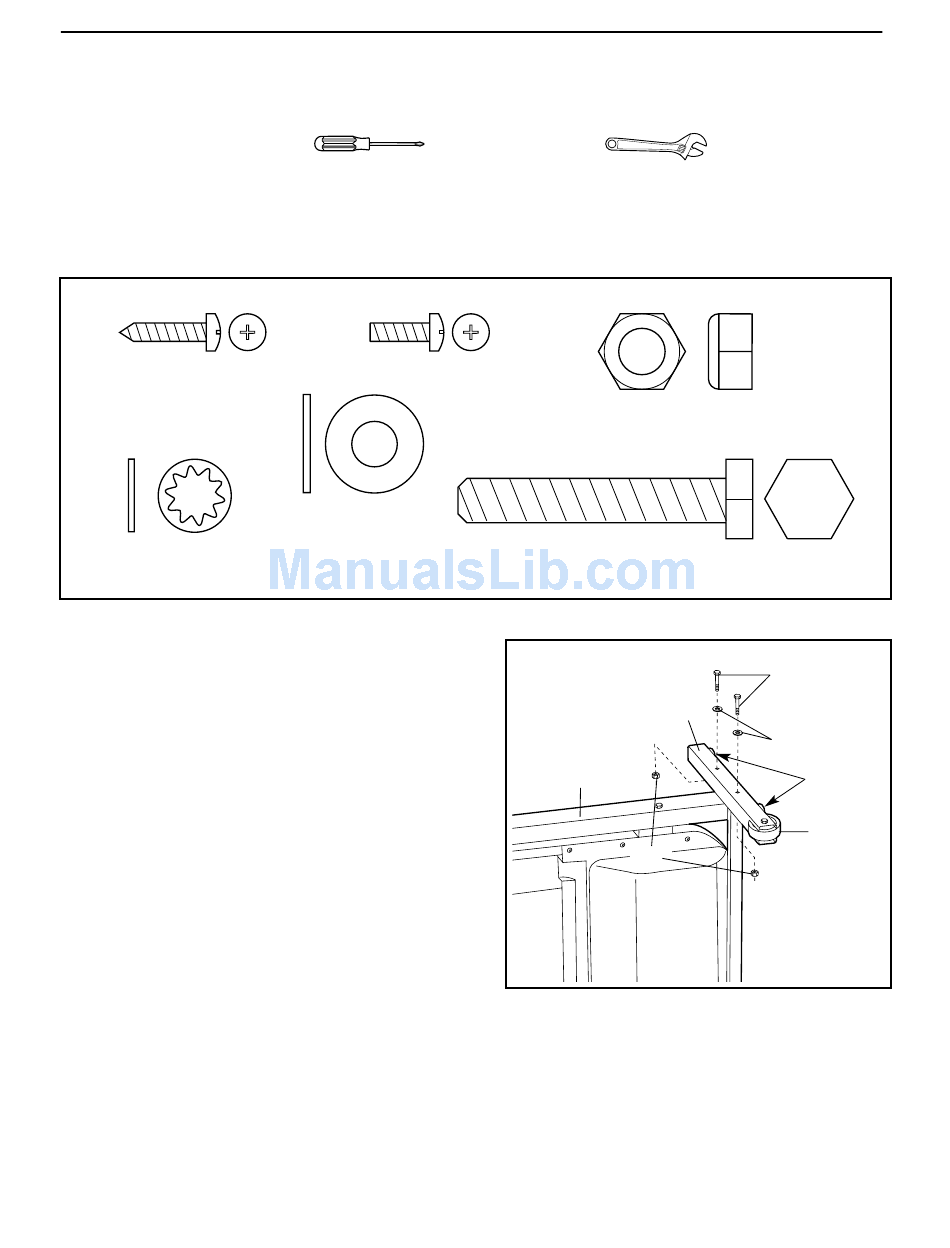

1. Prenez remarque que la Rampe droite et la Base de
la Console (non dessiné) sont connectés au tapis
roulant par un Groupement de Fils. Pendant l'as-
semblage aux étapes 1 à 3, faites attention de ne
pas tirer sur le Groupement de Fils ou de ne pas
l'endommager.
Assisté d'une autre personne, tournez le tapis roulant
sur le côté. Placé l'un des Pieds de la Base (62) sur
le Montant (46) de la manière indiquée. Assurez-
vous que les Coussinets du Pied de la Base (63)
ainsi que la Roue (68) soient à la position indiquée
sur le schéma. Attachez la Pied de la Base avec
deux Boulons de Pied de la Base (65) argentés,
deux Rondelles du Pied de la Base argentées (43),
et deux Écrous du Pied de la Base (61).
Tournez le tapis roulant sur l'autre côté. Assemblez
l'autre Pied de la Base (62) comme indiqué ci-dessus.
Assisté d'une autre personne, soulevez le tapis roulant
à la position verticale de façon à ce que les Pieds de
la Base (62) soient à plat sur le plancher.
et deux clé à molette
Vis du Porte-Poids (40)–12
Rondelle de la
Rampe/Rodelle du
Pied de la Base
(43) (Argentées)–8
5
Écrou du Pied de la Base (61)
(Argentés)–4
Pied de la Base/Boulons de la
Rampe (65) (Argentés)–8
1
62
46
61
.
65
43
63
68
