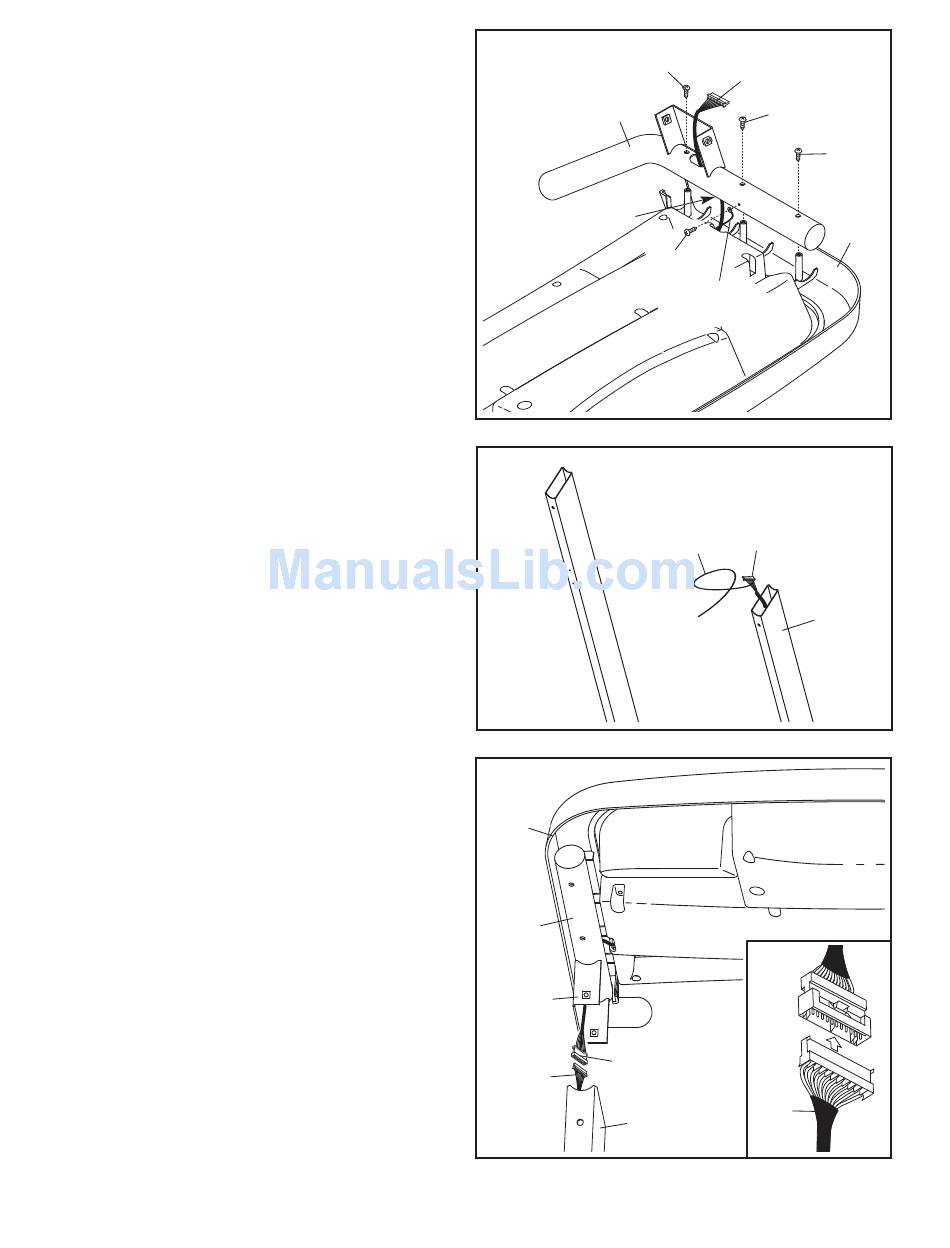

6. Coloque la Consola (68) cara para abajo sobre
una superficie suave para evitar raspar la
Consola. Identifique la Baranda Derecha (40), la
cual tiene un orificio grande en el lugar que se
muestra. Sostenga la Baranda Derecha cerca
de la Consola como se muestra. Inserte el cable
de la Consola en el orificio grande en el costado
derecho de la Baranda y hacia fuera por el orifi-
cio en la parte superior como se muestra.
Luego, coloque la Baranda Derecha con tres
Tornillos de 3/4" (3). Asegúrese de que no
haya cables pellizcados. Comience los tres
Tornillos antes de apretarlos todos; no
apriete mucho los Tornillos.
Luego, fije el cable de tierra de la consola con la
Baranda Derecha (40) con un Tornillo de Tierra
Plateado (10).
Fije la Baranda Derecha (no se demuestra) a la
Consola (68) de la misma manera. Nota: No hay
alambre de la consola en el lado izquierdo.
7. Localice el cable en el extremo superior del
Montante Vertical Derecho (39). Jale el cable
hasta que el extremo del Cable del Montante
Vertical (69) se extienda desde el Montante
Vertical Derecho. Después, desate y deseche el
cable.
8. Conecte el Cable del Montante Vertical (69) con
el cable de la consola. Asegúrese de unir los
conectores en forma correcta (vea el dibujo
interior). Los conectores deben deslizarse y
unirse en forma fácil y engranar con un chas-
quido. Si no, dé vuelta a uno de los conectado-
res y trate otra vez. SI LOS CONECTORES NO
ESTÁN CONECTADOS CORRECTAMENTE,
SE PUEDE DAÑAR LA CONSOLA CUANDO
SE ENCIENDA LA CORRIENTE. Inserte los co-
nectores y el resto del cable en el Montante
Vertical Derecho (39).
Enseguida, inserte el soporte en la Baranda
Derecha (40) dentro del Montante Vertical
Derecho (39) e inserte el soporte en la Baranda
Izquierda (no se demuestra) dentro del Montante
Vertical Izquierdo (no se demuestra). Asegúrese
de que no haya cables pellizcados.
6
40
Orficio Grande
7
8
68
40
Soporte
Cable de la
69
Consola
39
9
Cable de la
3
Consola
3
3
10
Consola
Cable de Tierra
69
Cable
39
69
68
