ASSEMBLAGE

L'assemblage requiert deux personnes. Placez toutes les pièces de l'appareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.
L'assemblage requiert un tournevis cruciforme , une clé à molette , et un maillet en
caoutchouc .

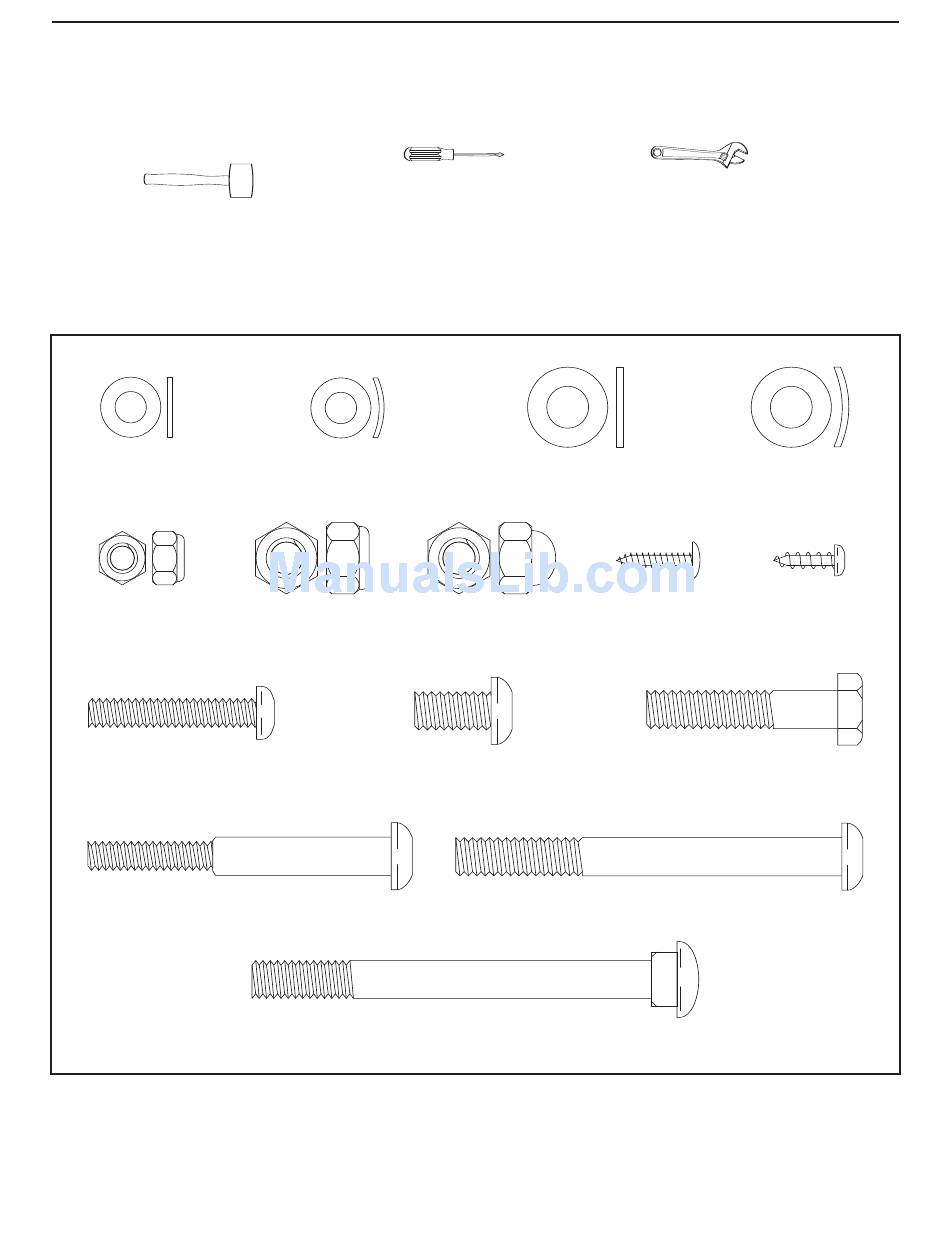

Utilisez le tableau ci-dessous pour identifier les petites pièces utilisées lors de l'assemblage. Le nombre entre
parenthèses sous chaque pièce fait référence au numéro de la pièce dans la LISTE DES PIÈCES à la page 22.
Le second numéro indique la quantité de pièces utilisées lors de l'assemblage. Remarque : certaines pièces
sont déjà assemblées pour faciliter le transport de l'appareil. Si vous ne trouvez pas une pièce dans le
sac des pièces, vérifiez que la pièce n'est pas déjà assemblée.
Rondelle de Rondelle en Arc Rondelle de Rondelle en Arc
M6 (55)–2 M8 (52)–4 de M8 (54)–8
de M6 (39)–4
Écrou de Écrou de Écrou de Vis de M4 x
Vis de la
Console
Verrouillage en Verrouillage en l'Embout de M8 1/2" (49)–16
(68)–4
Nylon de M6 Nylon de M8 (24)–2
(56)–6 (57)–4
Boulon Hexagonal de M8 x 1 9/16" (41)–4
Boulon en Bouton de Vis en Bouton de
M6 x 1 3/8" (46)–4
M8 x 5/8" (45)–6
Boulon en Bouton à Épaulement
Vis en Bouton de M8 x 3 3/8" (42)–2
de M5 x 2 1/2" (40)–2
Boulon de Carrosserie de M8 x 3 1/2" (51)–2
4
