2 CANALES
AMPLIFICADOR DE POTENCIA
Soporte Técnico:
Controles
Niveles de Ajuste:
Este control ajusta la entrada de sensibilidad del ampli cador. La entrada
de sensibilidad varía desde 200 Millivolteos a 6 Volteos. Gire en dirección
a las agujas de reloj para incrementar la sensibilidad. Gire en contra de las
agujas del reloj para disminuir la sensibilidad. Este control no controla el
volumen del ampli cador. El ampli cador puede ser llevado a potencia
máxima con un amplio rango de nivel de señal. Un nivel bajo de señal
requerirá incrementar la sensibilidad para potencia máxima. Un nivel alto
de señal requerirá disminuir la sensibilidad.
Entradas RCA:
Estas entradas son para cables de señales desde una fuente de la unidad. Siempre
utilice cables RCA de gran calidad.
Continuación de Controles...
I
D
D
B+
+
+
POTENCIA
ALTAVOZ
POTENCIA
AMPLIFICADOR DE POTENCIA
2 CANALES
TIERRA ( Chasis Tierra):
Para evitar el ruidos no deseados de encendido causados por los lazos de tierra, es esencial
que el ampli cador este conectado a tierra en una super cie limpia de metal desnudo del
chasis del vehículo.
2
Manual del Usuario
2 CANALES
AMPLIFICADOR DE POTENCIA
+12V (Bateria Positiva):
Debido a los requerimientos de potencia del ampli cador, esta conexión debe
hacerse directamente al terminal positivo (+) de la batería. Por medidas de
seguridad instale un portafusibles en línea (no incluida) tan cerca del terminal
positivo (+) de la batería como sea posible con un amperaje que no exceda el valor
total de los fusibles en el ampli cador.
Entrada encendido remoto:
Conecte el cable de encendido remoto de la unidad principal. El ampli cador se
encenderá remotamente cuando se encienda la unidad principal del vehículo.
Indicador de potencia LED:
El LED verde se iluminará cuando el ampli cador este encendido.
Cableado:
Entrada de Potencia y Modo de Conexiones de Salida
POTENCIA
L
R
POTENCIA
ROJO
+
+
R
B+
NEGRO
NARANJA
ALTAVOZ
POTENCIA
A la Radio/
AMPLIFICADOR DE POTENCIA
2 CANALES
Unidad Principal
+
VERDE
D
D+
VERDE/BLANCO
(4 OHM Unicamente)
BATERIA
D
ALTAVOZ
I
I+
(4 OHM Unicamente)
BLANCO/GRIS
I
BLANCO
+
NO es puenteable
3
Modo de Conexión Entrada de Señal:
Nota: Por favor no utilice entrada baja y entrada alta al mismo tiempo.
VERDE
BAJA
MORADO
FILTRO
D+
+
LOFFH
ALTA
D
D
I+
+
I
I
MIN
MAX
NIVEL
AZUL
BLANCO
SALIDA IZQUIERDA
A la Radio/
Unidad Principal
SALIDA DERECHA
ENTRADA BAJA
4
Estimado Cliente
Felicitaciones por la compra de su ampli cador de las mejores marcas del mundo en
audio para autos. Nos hemos comprometido a producir lo mejor en reproducción musical
y le damos las gracias por elegir nuestro producto. A través de años de procedimientos, de
pruebas y artesanía a mano, hemos creado una amplia gama de productos que reproducen
música con toda la claridad y la riqueza que se merece.
Caracteristicas Comunes:
Frecuencia de Respuesta: 20 Hz- 20 kHz
Canal de Separación 60dB
Radio de Señal de Ruido 90dB
Entrada de Impedancia Ohm 22k
Entrada de Sensibilidad 200m V-6V
THD<0.05%
Caracteristicas Especi cas por Modelo.
Ampli cador 2 Canales
Ampli cador IC 2 canales 100W
Crossover Seleccionable: LPF, FULL (Completo)

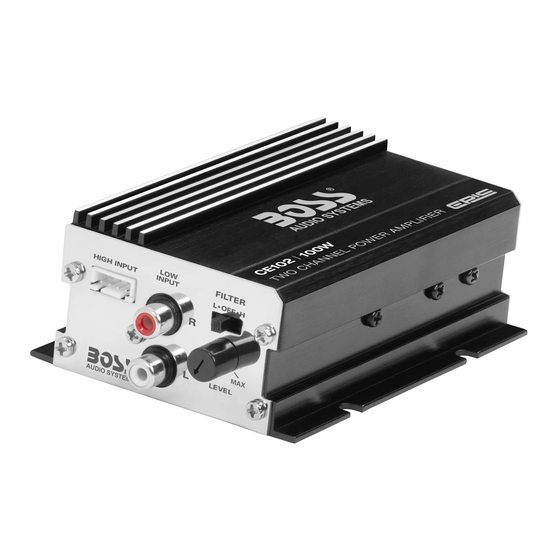

Control y Locaciones de Conexión
BAJA
FIL TRO
ALTA
LOFFH
D
I
MIN
MAX
NIVEL
1
SOLUCIÓN DE PROBLEMAS
SINTOMA
PUNTO DE CHEQUEO
POSIBLE SOLUCIÓN
1. Chequee los fusibles en el ampli cador.
2. Asegurece que el cable de encendido este
conectado.
3. Compruebe los cables de señal.
La potencia LED está iluminada?
NO HAY
4. Compruebe el control de ganancia.
5. Compruebe el sintonizador/tablero de nivel
SONIDO
de volumen
6. Limpie los contactos del portafusibles.
La sobrecarga LED está iluminada?
Compruebe corto circuitos de altavoz o
sobre calentamiento del ampli cador.
No hay potencia al cable de potencia
Repare el cable de potencia o conexiones.
EL AMPLIFICADOR
No hay potencia al cable remoto
Compruebe las conexiones al radio.
NO SE ENCIENDE
con la unidad principal encendida.
El fusible está roto.
Reemplaze el fusible.
Inspeccione algún corto circuito.
Compruebe los cables de los
Compruebe conexiones abiertas.
NO HAY SONIDO
altavoces.
Compruebe el reverson izquierdo de
EN UN CANAL
los cables de los altavoces y las entradas
derechas RCA para determinar si ocurre
antes del ampli cador.
Revise que las recomendaciones de carga de
EL AMPLIFICADOR
impedancia de los altavoces sean seguidas.
Compruebe la carga de
Compruebe la con guración del cableado de
SE APAGA CUANDO
los altavoces. (Para veri car la impedancia de
impedancia del altavoz.
HAY UN VOLUMEN
carga adecuada, utilizar un ohmímetro para
MEDIO/ALTO
medir el total de cada canal del ampli cador.
La temperatura se apaga.
Compruebe para ventilación de aire apropiada.
Cambie la locación del ampli cador.
SISTEMA DE
PROTECCIÓN LED
Compruebe el cableado del altavoz
SE ENCIENDE
La salida hace contocircuito.
Compruebe altavoces fundidos desconectando
un a la vez y compruebe el cambio LED.
5
