GUIDE
D'INSTALLATION
RAPIDE
Téléviseur à DEL de 32 po
NS-32D20SNA14
Merci
d'avoir acheté ce téléviseur Insignia de
haute qualité. Nous espérons que vous
apprécierez la qualité et la abilité de ce
produit pendant plusieurs années
Accessoires inclus
CONSULTEZ LE GUIDE DE
L'UTILISATEUR EN LIGNE!
Nous sommes pour l'écologie, aussi une
copie du Guide de l'utilisateur n'est pas livré
avec l'appareil, mais est disponible en ligne.
NS-RC6NA-14
Allez sur le site www.insigniaproducts.com,
puis cliquez sur Support & Service
(Assistance et service). Saisissez le numéro
de modèle dans le champ sous Manual,
Firmware, Drivers & Product Information
(Guide, microprogramme, pilotes et
renseignements sur le produit),
puis cliquez sur .
Vis M4 (longueur de 12 mm) (7)

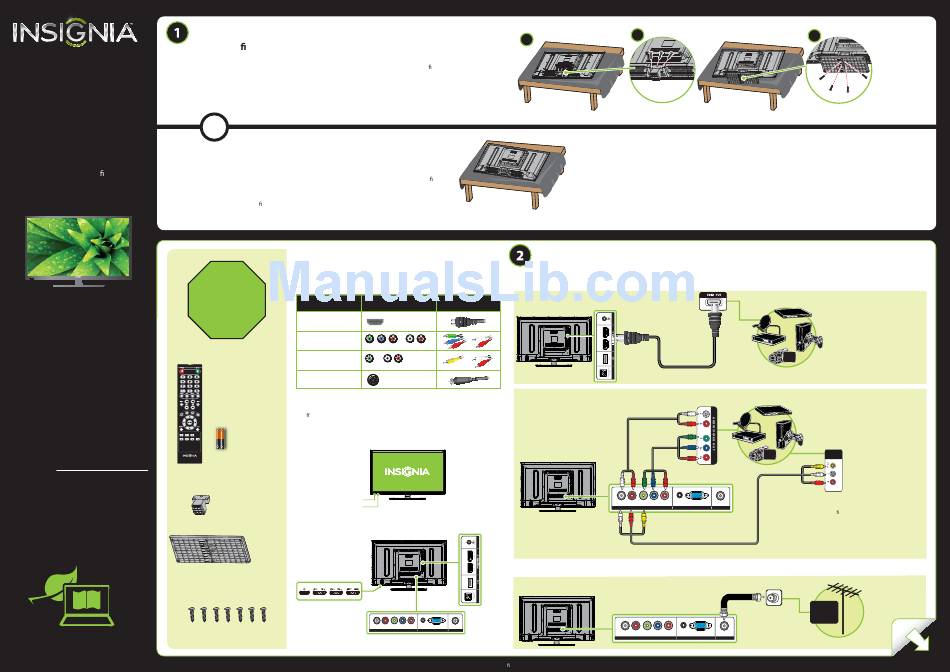

POUR COMMENCER
Comment xer le socle au téléviseur?
(pas pour le montage mural)
Sont nécessaires : un tournevis cruciforme et une surface souple pour y poser le téléviseur.
A Placer délicatement l'écran du téléviseur sur une surface propre et matelassée a n de protéger l'écran
des dégâts matériels et des rayures.
B Fixer l'axe du socle au téléviseur à l'aide des trois vis M4 de 12 mm fournies.
C Fixer le socle à son axe à l'aide des quatre vis M4 de 12 mm fournies.
- OU -
Comment préparer le téléviseur pour un montage mural?
(ne pas utiliser avec un socle de téléviseur)
Sont nécessaires : une surface souple pour y poser le téléviseur.
A Placer délicatement l'écran du téléviseur sur une surface propre et matelassée a n
de protéger l'écran des dégâts matériels et des rayures.
B Fixer le support de montage mural au téléviseur à l'aide des trous de montage au
dos du téléviseur. A n d'accrocher le téléviseur correctement, consulter les instructions
fournies avec le support de montage mural pour un montage correct du téléviseur.
Quels sont les câbles disponibles?
Ce téléviseur a plusieurs types de prises disponibles pour y connecter
des périphériques. Pour une qualité vidéo optimale, il faut connecter
ATTENTION!
le périphérique à la meilleure connexion disponible. Il est préférable
d'utiliser les câbles fournis avec les périphériques.
Ne pas brancher le
cordon d'alimentation,
QUALITÉ VIDÉO
tant que les autres
périphériques n'ont
OPTIMALE
pas été connectés.
MEILLEURE
Vidéo à composantes et audio analogique
BONNE
Vidéo à composites et audio analogique
BONNE
Remarque : Il est possible d'utiliser la prise HDMI 2/DVI pour connecter un périphérique DVI au
Télécommande avec
téléviseur. Fixer un adaptateur HDMI à DVI à l'extrémité du câble HDMI. L'adaptateur se connecte
deux piles AAA
à la prise DVI du périphérique. Voir le Guide de l'utilisateur en ligne pour toute information sur
les di érents types de connexion HDMI (ARC, DVI).
Caractéristiques
Face avant
Témoin de marche-arrêt
Capteur de télécommande
Axe du socle
Panneau arrière
Socle du
téléviseur
Remarque : Les illustrations ne représentent pas nécessairement le type de téléviseur de l'utilisateur.
A
ÉTABLISSEMENT DE CONNEXIONS
Comment regarder la télévision (récepteur câble ou satellite) ou connecter un
périphérique tel qu'un lecteur DVD ou Blu-ray, une console de jeux ou un caméscope?
Utilisation d'un câble HDMI
TYPE DE PRISE : CONNECTEUR DE CÂBLE
Vidéo et audio HDMI
Vidéo et audio coaxial
Utilisation de câbles à composantes (MEILLEURE)
- OU -
Utilisation d'un câble AV (BONNE)
Remarque : Brancher le connecteur de
câble vidéo jaune sur la prise verte
Y/VIDEO au dos du téléviseur.
Comment connecter le téléviseur à une antenne ou une prise câble murale?
PC / DVI
L R VIDEO / Y P P VGA
AUDIO B R AUDIO IN ANT / CABLE IN
AV / COMPONENT IN PC IN
Avant l'utilisation de ce produit neuf, lire ces instructions a n d'éviter tout dommage.
B
M4 (8 mm)
M4 (12 mm)
Option câble
à composantes
Option câble AV
PC / DVI
VGA
L AUDIO R VIDEO / Y P B P R AUDIO IN ANT / CABLE IN
AV / COMPONENT IN PC IN
PC / DVI
VGA
L AUDIO R VIDEO / Y P B P R AUDIO IN ANT / CABLE IN
AV / COMPONENT IN PC IN
C
M4 (12 mm)
Prises polyvalentes : Il est possible de
brancher n'importe quel périphérique
qui utilise HDMI sur n'importe quelle
prise HDMI. Toutefois, certains
périphériques doivent être connectés
à la prise HDMI1 ARC ou DVI. Consulter
les instructions qui accompagnent le
périphérique ARC ou DVI pour des
informations supplémentaires.
AUDIO/VIDEO OUT
Remarque : Les prises vidéo à
composantes et AV sont partagées. Cela
signi e qu'il n'est possible de connecter
qu'un périphérique vidéo à
composantes ou AV à la fois. Il est
suggéré d'utiliser HDMI si le périphéri-
que utilisé le permet.
CÂBLE
