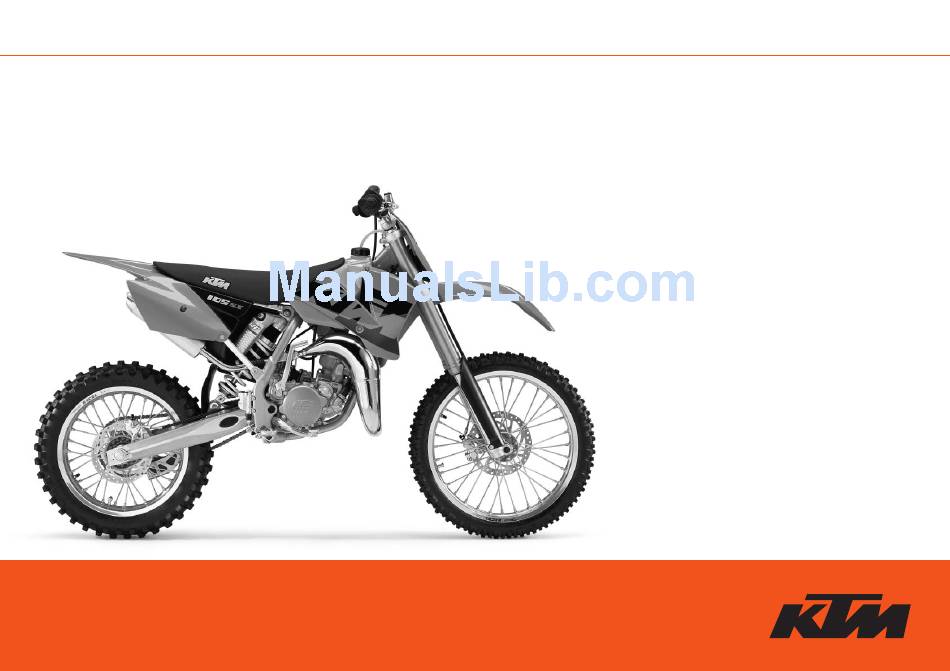

SPAREPARTSMANUAL2004
ERSATZTEILKATALOG: FAHRGESTELL + MOTOR
SPARE PARTS MANUAL: CHASSIS + ENGINE
105 SX

Advertisement

Table of Contents
loading

Related Manuals for KTM 105 SX

Summary of Contents for KTM 105 SX

  • Page 1 SPAREPARTSMANUAL2004 ERSATZTEILKATALOG: FAHRGESTELL + MOTOR SPARE PARTS MANUAL: CHASSIS + ENGINE 105 SX...
  • Page 3 INHALTSVERZEICHNIS INDEX TELEGABEL WP USD 43 GABELBEINE WP USD 43 LENKER, ARMATUREN HANDBREMSZYLINDER FORMULA FRONT FORK WP USD 43 FORK LEGS WP USD 43 HANDLEBAR, CONTROLS HAND BRAKE CYLINDER FORMULA LOCTITE 243 LOCTITE 243 SEITE SEITE SEITE SEITE #1, #2 Page Page Page...
  • Page 4 INHALTSVERZEICHNIS INDEX DEKOR VORDERRAD BREMSZANGE VORNE FORMULA HINTERRAD DECAL FRONT WHEEL BRAKE CALIPER FRONT FORMULA REAR WHEEL SEITE SEITE SEITE SEITE Page Page Page Page #1, #2, #3, #4 LOCTITE 243 BREMSZANGE HINTEN FORMULA MOTORGEHÄUSE MEMBRANGEHÄUSE KURBELWELLE, KOLBEN BRAKE CALIPER REAR FORMULA ENGINE CASE REED VALVE CASE CRANKSHAFT, PISTON...
  • Page 5 Fertigung eines bestimmten Modells ohne vorherige Ankündigung einzustellen. Für Druckfehler übernehmen wir keine Haftung. without previous announcement. In the event of such modifications, please ask your local KTM dealer for information.We shall not be held liable for any printing errors. © ©...
  • Page 6 2004 FRONT FORK WP USD 43 TELEGABEL WP USD 43 04-475.01.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 0518.Y740LS GABELBEIN LI. 4357 85 SX 04 FORK LEG L/S 4357 85SX fp fp fp fp 0518.Y740RS GABELBEIN RE. 4357 85 SX 04 FORK LEG R/S 4357 85 SX 590.30.029.000 SK-MUTTER M20X1,5 SW=27 RECHTS HH NUT M20X1,5 WS=27 RIGHT...
  • Page 7 2004 FORK LEGS WP USD 43 GABELBEINE WP USD 43 04-475.01.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 4357.0216S VERSCHLUSSKAPPE M46X1,5 KPL. SCREW CAP M46X1,5 CPL. 4681.1042 O-RING 40,00X2,00 WP O-RING 40,00X2,00 WP 4860.0018 EINSTELLKNOPF ZUGSTUFE KNOB REBOUNG ADJUSTER 4357.0216S VERSCHLUSSKAPPE M46X1,5 KPL. SCREW CAP M46X1,5 CPL. 4054.0603 STAHLKUGEL D=3MM STEEL BALL D=3MM...
  • Page 8 2004 FORK LEGS WP USD 43 GABELBEINE WP USD 43 04-475.01.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 4860.0062 KONTROLLVENTIL 8X24X0,1 CHECK VALVE 8X24X0,1 4860.0068 KONTROLLVENTIL 8X18X0,1 CHECK VALVE 8X18X0,1 4860.0215 KONTROLLVENTIL 8X20X0,1 CHECK VALVE 8X20X0,1 4860.0216 KONTROLLVENTIL 8X22X0,1 CHECK VALVE 8X22X0,1 4860.0063 SCHEIBE 6X24X0,1 SHIM 6X24X0,1 4860.0064 SCHEIBE 6X22X0,1...
  • Page 9 2004 HANDLEBAR, CONTROLS LENKER, ARMATUREN 03-470.02.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.02.001.000 LENKER D=22MM 85 SX 2003 HANDLEBAR D=22MM 85 SX 2003 502.02.003.000 DREHGRIFFÜBERZUG DOMINO SCHW. TWIST GRIP COVER DOMINO BLACK 503.02.010.000 GASDREHGRIFF KPL. OHNE SEIL'97 THR.TWIST CRIP CPL. W.O. C.'97 540.02.016.000 SCHUTZKAPPE PROTECTION CAP 503.02.020.000...
  • Page 10 2004 HAND BRAKE CYLINDER HANDBREMSZYLINDER 04-475.13.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.13.001.000 HANDBREMSZYLINDER KPL.85 SX 03 HAND BRAKE CYL. CPL. 85 SX 03 470.13.002.000 BREMSHEBEL LOSE 85 SX 2003 BRAKE LEVER LOOSE 85 SX 2003 470.13.003.000 ZYLINDERDECKEL KPL. VORNE 2003 CYLINDER COVER CPL. FRONT 2003 470.13.004.000 SCHUTZKAPPE 85 SX 2003...
  • Page 11 2004 FRAME, SUB FRAME RAHMEN, AUSLEGER 04-475.03.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.03.001.000 RAHMEN 85 SX „W3“ 03 FRAME 85 SX 2003 470.03.002.044 AUSLEGER 85 SX (B3) SUB FRAME 85 SX (B3) 546.06.004.000 VERSCHLUSSKAPPE 37MM PLUG 37MM 470.03.013.000 MOTORTRAGSCHRAUBE 85 SX ENGINE BRACKET SCREW 85 SX 543.10.086.100 SS.MUTTER M10 CU SW=14...
  • Page 12 2004 REAR BRAKE CONTROL FUSSBREMSBETÄTIGUNG 04-475.13.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 0015 050123 SK.BUNDSCHRAUBE M 5X12 SW=8 HH COLLAR SCREW M 5X12 WS=8 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 0625 060001 RILLENKUGELLAGER 6000/C3...
  • Page 13 2004 SWINGARM, SHOCK ABSORBER SCHWINGARM, FEDERBEIN 04-475.04.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 1518.Y706 MONOSHOCK 4618 PDS 85 SX MONOSHOCK 4618 PDS 85 SX 0015 120556 SK.BUNDSCHRAUBE M12X55 SW=13 HH COLLAR SCREW M12X55 WS=13 5018.0105 GEWINDEBÜCHSE M12 PDS THREADED BUSH M12 PDS 546.03.015.000 STOPPMUTTER M14X1,5 SW=19 SELF LOCKING NUT M14X1,5 WS=19...
  • Page 14 2004 SHOCK ABSORBER WP DISASSEMBLED FEDERBEIN WP ZERLEGT 04-475.04.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 4618.0348 FEDERBEINGEH. OBEN H40 135GR. SHOCK ABSORBER TOP H40 135DEG. 5018.0213S4 DCC-DRUCKSTUFENREGUL. KPL. 03 DCC-COMPR.DAMP.CONTROL CPL. 03 4618.0007 DISTANZBÜCHSE KGW 12X24 ADAPTOR BUSH KGW 12X24 4618.0003 DICHTRING KGW D=25 OIL SEAL KGW D=25 5018.0168 SCHEIBE KGW D=25...
  • Page 15 2004 SHOCK ABSORBER WP DISASSEMBLED FEDERBEIN WP ZERLEGT 04-475.04.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 4681.0495 SCHEIBE 12X34X0,20 SHIM 12X34X0,20 4681.0494 SCHEIBE 12X32X0,20 SHIM 12X32X0,20 4681.0493 SCHEIBE 12X30X0,20 SHIM 12X30X0,20 4681.0492 SCHEIBE 12X28X0,20 SHIM 12X28X0,20 4681.0637 SCHEIBE 12X17X0,30 BACKPLATE 12X17X0,30 4681.0491 SCHEIBE 12X26X0,20 SHIM 12X26X0,20 4681.0492 SCHEIBE 12X28X0,20...

  • Page 16: Exhaust System

    2004 EXHAUST SYSTEM AUSPUFFANLAGE 04-475.05.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.05.007.000 AUSPUFF 85 SX 2003 EXHAUST PIPE 85 SX 2003 503.05.012.000 SCHWINGELEMENT FÜR AUSPUFF SWINGELEMENT FOR EXHAUST PIPE 503.05.016.000 ZUGFEDER L=55MM ÖSEN BEWEGLICH TEN.SPRING L=55MM EY.MOVEABLE 0770 380030 O-RING 38,00X3,00 VITON O-RING 38,00X3,00 VITON 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6...
  • Page 17 2004 AIR FILTER BOX LUFTFILTERKASTEN 03-470.06.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.06.001.051 FILTERWAND 85 SX 2003 FILTER WALL 85 SX 2003 470.06.003.000 LUFTFILTERDECKEL 85 SX 2003 FILTER BOX COVER 85 SX 2003 470.06.001.052 KASTENHINTERTEIL 85 SX 2003 REAR PART FILTER BOX 85 SX 03 548.06.008.051 SCHNELLVERSCHLUSS-NIPPEL QUICK RELEASE-NIPPLE...
  • Page 18 2004 TANK, SEAT, COVER TANK, SITZBANK, VERKLEIDUNG 04-475.07.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 503.07.005.000 BENZINHAHN MIKUNI ON/OFF 2001 GAS COCK MIKUNI ON/OFF 2001 0770 130023 O-RING 13,00X2,30 O-RING 13,00X2,30 490.07.008.044 TANKVERSCHLUSS KPL. KLEIN FILLER CAP CPL. SMALL 503.32.095.101 SCHLAUCH VINNYLAN 6X9 DVOH TUBE VINNYLAN 6X9 DVOH 0,33 503.07.011.000...
  • Page 19 2004 MASK, FENDERS MASKE, KOTFLÜGEL 04-470.08.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.08.007.000/04 STARTNUMMERTAFEL 85 SX 2003 NUMBER PLATE 85 SX 2003 470.08.010.000/04 KOTFLÜGEL VORNE 85 SX 2003 FENDER FRONT 85 SX 2003 470.08.013.000/04 HECKTEIL 85 SX 2003 REAR PART 85 SX 2003 548.08.019.000 BREMSSCHLAUCHFÜHRUNG SCHW.
  • Page 20 2004 DECAL DEKOR 04-475.08.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 475.08.099.000 DEKORSATZ 105 SX 2004 DECAL SET 105 SX 2004 04-475.08.1 * = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED...

  • Page 21: Front Wheel

    2004 FRONT WHEEL VORDERRAD 04-475.09.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.09.001.144 VORDERRAD ET 85 SX 19" FRONT WHEEL SP 85 SX 19" 470.09.010.044/96 VORDERRADNABE KPL. 85 SX FRONT WHEEL HUB CPL. 85 SX 03 470.09.011.000 LAGERDISTANZROHR VORNE BEARING SPACER TUBE 85 SX 03 470.09.012.000 DISTANZBÜCHSE 85 SX SPACER BUSHING 85 SX...
  • Page 22 2004 BRAKE CALIPER FRONT FORMULA BREMSZANGE VORNE FORMULA 03-470.13.2 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.13.010.000 BREMSSCHLAUCH VORNE 85 SX 03 BRAKE HOSE FRONT 85 SX 0770 080019 O-RING 8,00X1,00 EPDM O-RING 8,00X1,00 EPDM 470.13.015.000 BREMSZANGE VORNE KPL. 85 SX 03 BRAKE CALIPER FR. CPL.85 SX 03 461.13.018.000 HALTEFEDER 65 SX RETAINING SPRING 65 SX...

  • Page 23: Rear Wheel

    2004 REAR WHEEL HINTERRAD 04-475.10.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.10.001.244 HINTERRAD ET 85 SX 16" REAR WHEEL SP 85 SX 16" 470.10.010.044/96 HINTERRADNABE KPL. 85 SX REAR WHEEL HUB CPL. 85 SX 03 470.10.011.000 LAGERDISTANZROHR HINTEN BEARING SPACER TUBE 85 SX 03 0760 324771 WELLENDICHTRING 32X47X7 BSL SHAFT SEAL RING 32X47X7 BSL...
  • Page 24 2004 BRAKE CALIPER REAR FORMULA BREMSZANGE HINTEN FORMULA 04-475.13.3 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 461.13.018.000 HALTEFEDER 65 SX RETAINING SPRING 65 SX 470.13.021.000 KAPPE FÜR ENTLÜFTUNGSSCHRAUBE CAP FOR BLEEDER SCREW 470.13.083.000 BREMSKOLBEN HINTEN 85SX BRAKE PISTON REAR 85SX 470.13.225.000 HOHLSCHRAUBE HI. 85 SX 2003 HOLLOW SCREW REAR 85 SX 2003 470.13.325.000...
  • Page 25 2004 ENGINE CASE MOTORGEHÄUSE 04-475.30.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.30.000.044 MOTORGEHÄUSE KPL. 85 SX 2003 ENGINE CASE CPL. 85 SX 2003 470.30.001.000 KUPPLUNGSDECKEL KPL. 85 SX 03 CLUTCH COVER CPL. 85 SX 0603 101420 DICHTRING 10,2X14X2 MM CU 01 COPPER GASKET 10,2X14X2 MM 01 0770 160030 O-RING 16,00X3,00 NBR 70 O-RING 16,00X3,00 NBR 70...
  • Page 26 2004 REED VALVE CASE MEMBRANGEHÄUSE 03-470.30.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.30.049.000 ANSAUGFLANSCHDICHTUNG 85 SX 03 GASKET FOR INTAKE FLANGE 85 SX 470.30.050.000 ANSAUGFLANSCH 85 SX 2003 INTAKE FLANGE 85 SX 2003 470.30.051.044 MEMBRANGEHÄUSE KPL. 85 SX 2003 REED VALVE ASSY CPL.85 SX 2003 470.30.052.004 MEMBRANBLÄTTER KPL.
  • Page 27 KURBELWELLE, KOLBEN 04-475.30.2 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 475.30.007.000/ I KOLBEN I KPL. 105 SX 52MM 04 PISTON I CPL. 105 SX 52MM 04 475.30.007.000/ II KOLBEN II KPL. 105 SX 52MM 04 PISTON II CPL. 105 SX 52MM 04 470.30.015.000 PLEUELREP.SATZ 85 SX 2003 CON.
  • Page 28 2004 CYLINDER ZYLINDER 04-475.30.3 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 475.30.005.044 ZYLINDER MIT FLANSCH 105 SX 04 CYLINDER WITH FLANGE 105 SX 04 470.37.007.000 STEUERDECKEL 85 SX 2003 CONTROL COVER 85 SX 2003 470.37.008.000 DICHTUNG F. STEUERDECKEL 2003 GASKET FOR CONTROL COVER 2003 475.30.006.000...
  • Page 29 O-RING 12,00X2,00 NBR 70 O-RING 12,00X2,00 NBR 70 LOCTITE 243 0770 008015 O-RING 8,00X1,5 O-RING 8,00X1,5 475.37.020.000 STEUERKLAPPE 105 SX 2004 CONTROL FLAP 105 SX 2004 470.37.023.000 LAGERHÜLSE 85 SX 2003 BEARING SLEEVE 85 SX 2003 0912 050063 ISK.SCHRAUBE DIN 912 M 5X6...
  • Page 30 2004 CARBURETOR KEIHIN PWK 28 VERGASER KEIHIN PWK 28 03-470.31.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.31.001.000 VERGASER KEIHIN PWK 28 2003 CARBURETOR KEIHIN PWK 28 2003 ACHTUNG !!! 546.31.245.000 STARTKOLBEN KPL. STARTER PISTON CPL. Vor dem Einbau des Vergasers, Bedüsung kontrollieren. CAUTION !!! 545.31.607.045 LEERLAUFDÜSE GR.45 KEIHIN IDLE JET 45 KEIHIN...

  • Page 31: Ignition System

    2004 IGNITION SYSTEM ZÜNDANLAGE 04-475.39.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.30.002.000 ZÜNDUNGSDECKEL 85 SX 2003 IGNITION COVER 85 SX 2003 461.39.002.100 ZÜNDANLAGE KPL. 65 SX 2003 IGNITION CPL. 65 SX 2003 461.39.004.000 STATOR 65/85 SX 2003 STATOR 65/85 SX 2003 461.39.006.100 ZÜNDSPULE KPL. 65 SX 2003 IGNITION COIL CPL.
  • Page 32 2004 CLUTCH KUPPLUNG 03-470.32.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.32.001.044 KUPPLUNGSKORB KPL. 85 SX OUTER CLUTCH HUB CPL. 85 SX 03 470.32.002.000 MITNEHMER 85 SX 2003 INNER CLUTCH HUB 85 SX 2003 470.32.003.000 DRUCKKAPPE 85 SX 2003 PRESSURE CAP 85 SX 2003 470.32.001.000 KUPPLUNGSKORB LOSE 85 SX OUT.
  • Page 33 2004 KICKSTARTER KICKSTARTER 04-475.33.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.33.040.000 ANLAUFSCHEIBE 15X25X1 STOP DISC 15X25X1 0471 190120 SICHERUNGSRING DIN0471-19X1,2 CIRCLIP DIN0471-19X1,2 470.33.050.000 KICKSTARTERWELLE 85 SX 2003 KICKSTART SHAFT 85 SX 2003 470.33.051.000 STARTERRAD 85 SX 2003 KICKSTART GEAR 85 SX 2003 470.33.052.000 SPERRAD 85 SX 2003 RATCHET GEAR 85 SX...
  • Page 34 2004 TRANSMISSION I - MAIN SHAFT GETRIEBE I - ANTRIEBSWELLE 03-470.33.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.33.001.000 ANTRIEBSWELLE 11-Z 85 SX 2003 MAIN SHAFT 11-T 85 SX 2003 470.33.007.000 LOSRAD 5.G. 21-Z IDLER GEAR 5TH G. 21-T 470.33.008.000 SCHIEBERAD 3./4.G. 16/19-Z 03 SLID.
  • Page 35 2004 TRANSMISSION II - COUNTERSHAFT GETRIEBE II - ABTRIEBSWELLE 03-470.33.2 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.33.003.000 ABTRIEBSWELLE 85 SX 2003 COUNTERSHAFT 85 SX 2003 470.33.011.000 LOSRAD 2.G. 28-Z IDLER GEAR 2ND G. 28-T 470.33.012.000 SCHIEBERAD 6.G. 21-Z SLIDING GEAR 6TH G. 21-T 470.33.013.000 LOSRAD 3.G.

  • Page 36: Shifting Mechanism

    2004 SHIFTING MECHANISM SCHALTUNG 03-470.34.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.34.001.000 SCHALTGABEL 5./6. GANG 2003 SHIFT FORK 5TH/6TH GEAR 2003 470.34.002.000 SCHALTGABEL 2./3. GANG 2003 SHIFT FORK 2ND/3RD GEAR 2003 470.34.003.000 SCHALTGABEL 1./4. GANG 2003 SHIFT FORK 1ST/4TH GEAR 2003 470.34.005.044 SCHALTWELLE KPL. 85 SX 2003 SHIFTING SHAFT CPL.

  • Page 37: Cooling System

    2004 COOLING SYSTEM KÜHLSYSTEM 03-470.35.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.35.007.000 KÜHLER LINKS 85 SX 2003 RADIATOR L/S 85 SX 2003 470.35.008.000 KÜHLER RECHTS 85 SX 2003 RADIATOR R/S 85 SX 2003 590.35.009.000 KÜHLERVERSCHLUSS 1,4 BAR 2003 RADIAT.CAP 20,3PSI (1,4BAR) 03 100.01.020.000 SCHLAUCHKLEMME GEMI 16-27 HOSE CLAMP GEMI 16-27 470.35.024.000...

  • Page 38: Special Tools

    2004 SPECIAL TOOLS SPEZIALWERKZEUGE 04-475.29.0 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 470.29.003.000 KUPPLUNGSHALTER 85 SX 2003 CLUTCH HOLDER 85 SX 2003 6 899 785 LOCTITE 243 BLAU 6CCM LOCTITE 243 BLUE 6CCM 470.29.006.000 EINSTELLLEHRE 85 SX 2003 ADJUSTING PLATE 85 SX 2003 546.29.009.044 MAGNETABZIEHER M 27X1 KOKUSAN MAGNETIC PULLER M 27X1 KOKUSAN 510.12.011.000...
  • Page 40 Mattighofen A–5230 KTM-Sportmotorcycle 3208117 Partner Group...
