连接风扇和电源电缆
连接风扇电缆

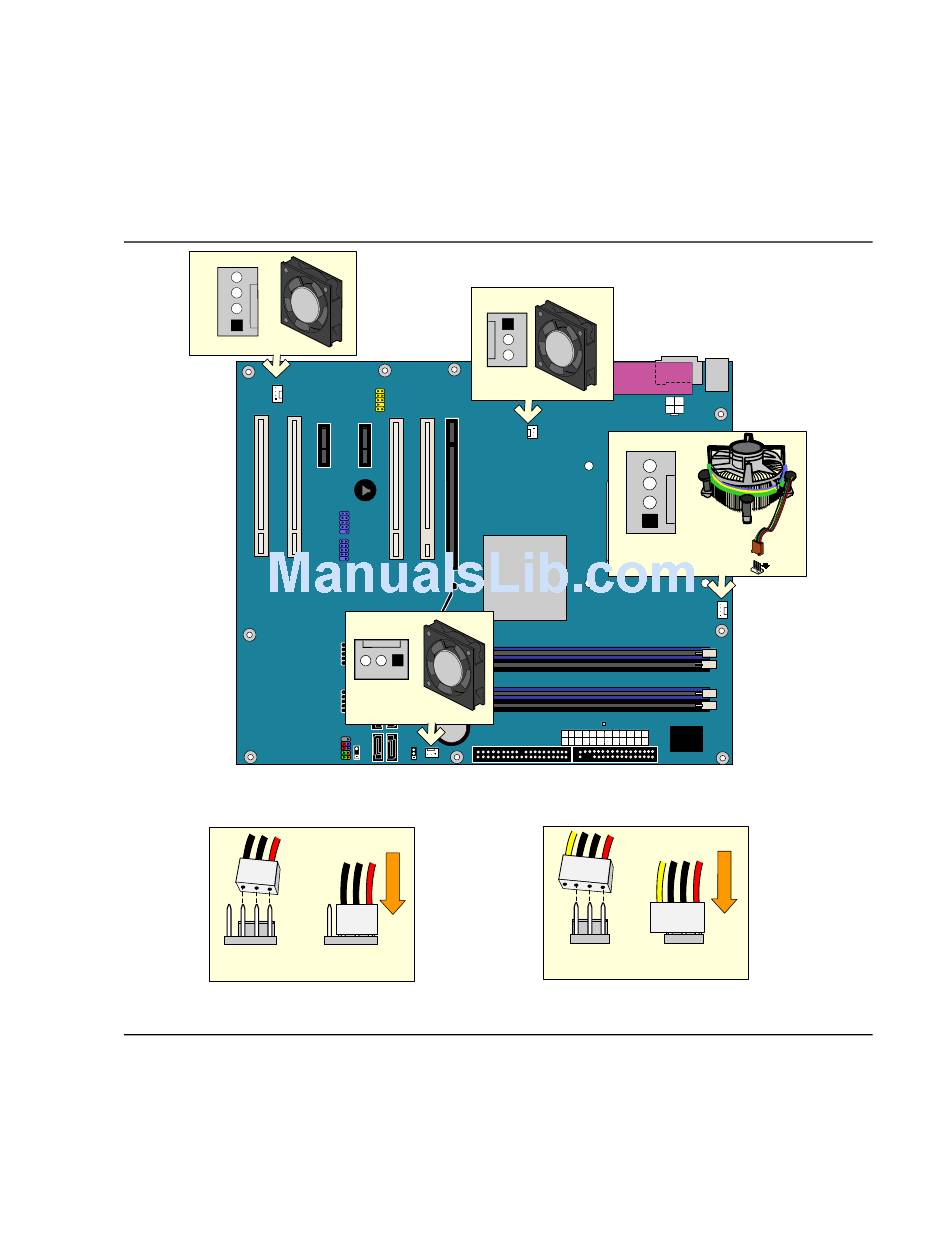

图 23 显示了风扇接头连接器的位置。将处理器风扇散热器电缆连接到桌面主板上的 4 针
处理器风扇接头连接器上。 将机箱风扇电缆连接到 3 针风扇接头连接器上。
4 3 2
A
44
R
Intel 82801
(ICH7)
1 4 3 2 1
B
图 23. 风扇接头连接器位置
OR
3 1
2
A
3 2 1
B
OM17677
