安装处理器风扇散热器
随桌面主板 D945PVS 提供了一个集成的处理器风扇散热器固定架 (RM)。有关如何将处理器
风扇散热器连接到集成处理器风扇散热器固定架上的说明，请参阅原包装中的处理器手册或
访问以下 Intel 万维网站点：
T he Boxed Intel Pentium
®
2 8 H
连接处理器风扇散热器电缆
将处理器风扇散热器电缆连接到 4 针处理器风扇连接器上（参见图 12）。
拆卸处理器
有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册，或访问以下
Intel 万维网站点：
T he Boxed Intel Pentium
®
2 9 H
4 Processor in the 775-Land Package
®

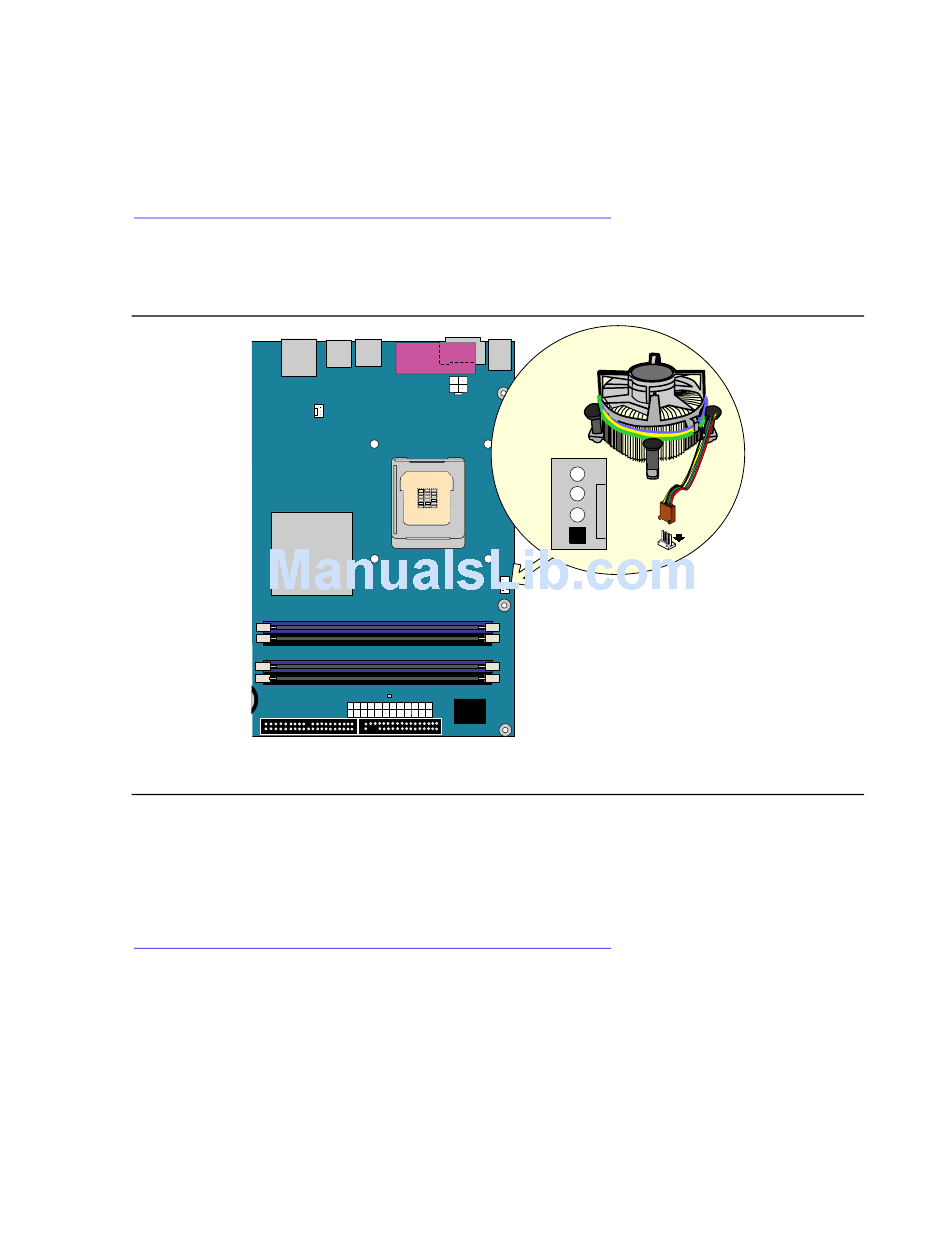

图 12. 将处理器风扇散热器电缆连接到处理器风扇连接器上
4 Processor in the 775-Land Package
®
安装和更换桌面主板组件
OM17672
