Montage et Installation
ASSEMBLEMENT ET INSTALLATION
ACCESSOIRES INCLUS
1. Panneaux en matiere plastique - 2 pieces
2. Adapteur du panneau de la fenetre - 1 piece
3. Vis – 4 pieces
4. Connecteurs du tuyau d'echappement de la
chaleur -2pieces
5. Tuyau d'echappement de la chaleur – 1piece

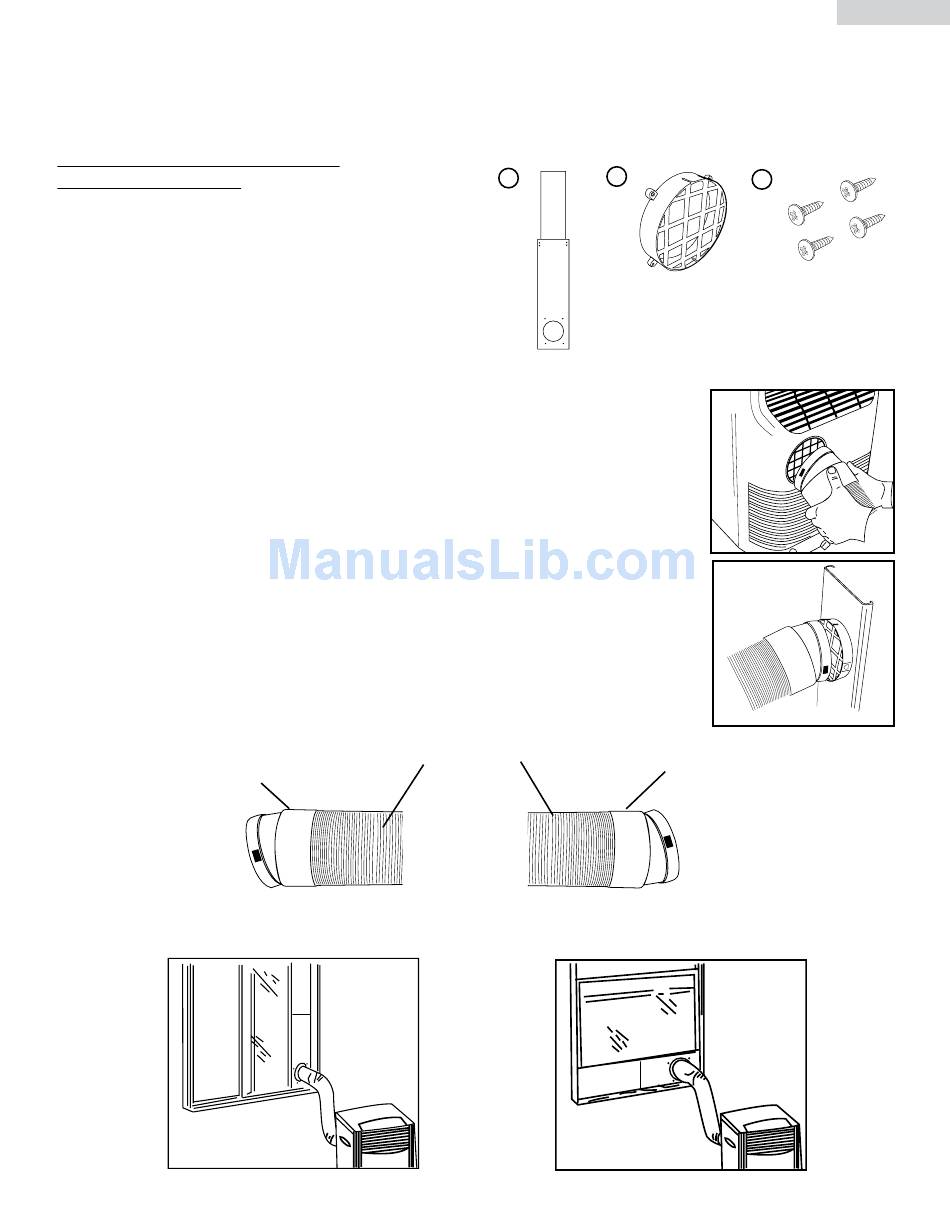

1. Ajustez le panneau en plastique a la largeur et hauteur de votre fenetre et
resserrez les 2 vis qui sont attaches au panneau.
2. Pousser l'adapteur du panneau de la fenetre circualaire a travers le
panneau en plastique . Alignez les trous et resserrez l'adapteur avec les
4 vis qui sont inclus dans la trousse. ( Resserrez les vis du devant )
3. Installez le panneau en plastique sur la fenetre . Si necessaire, utilisez la
bande adhesive pour assurer le panneau en place.
4. Connectez le tuyau d'echappement a l'unite en inserrant le cote plus etroit
de l'adapteur de l'unite qui est attaché au tuyau dans l'echappement. .
Tournez l'adapteur dans le sens des aiguilles d'une montre jusqu'a ce que
ce dernier se verouille. ( Voir l'illustration A )
5. Transferez l'unite a la fenetre, etendez le tuyau et attachez l'autre fin du
tuyau a la fenetre . Alignez les etiquettes du tuyau et de l'adapteur du
panneau de la fenetre et attachez les ensemble.
Adapteur de la fenetre
1
Tuyau d'echappement
2
3
A
B
Adapteur de l'unite
