Olympus TF-22 Instructions

Twin Flash
Dualblitz
TF-22
Olympus Europa GmbH Premises/Goods delivery : Wendenstrasse 14-18, 20097 Hamburg, Germany. Letters : Postfach 10 49 08, 20034 Hamburg, Germany.
VT671902
INSTRUCTIONS
Thank you for purchasing this Olympus product.
• This flash incorporates two flash lamps to enable you to take advantage of a
variety of different flash shooting techniques. For example, you can enhance
shadows or shading by varying the firing angles, positions and Twin Flash light
ratio of the two flash lamps.
• Connect this flash to the FC-1 Macro Flash Controller, included as standard in
the SRF-11 Ring Flash Set, and connect the combination to the camera as
shown in the figure above.
• For detailed operating instructions, refer to the Macro Flash System instruction
manual, which is packaged together with the SRF-11 Ring Flash Set.
MAIN SPECIFICATIONS
Model No. : FS-TF22
Type : External flash for digital still cameras
Guide number : 22 (with 2 lamps), 16 (with 1 lamp)
Flash modes : TTL AUTO/MANUAL
TF-22 Dimensions : 73
(W)
Weight : 105 g
SR-1 Dimensions : 146.5
Weight : 95 g
OLYMPUS AMERICA INC. Two Corporate Center Drive, Melville, NY 11747-3157, U.S.A.
Checking the Package Contents
Überprüfen des Packungsinhaltes
auf seine Vollständigkeit
Twin Flash TF-22
Dualblitz TF-22
Shoe Ring SR-1
Blitzschuhring SR-1
Diffuser FDT-1
Streuscheibe FDT-1
FEATURES
OPERATION
x50 x39
(H) (D)mm(2.9x2.0x1.5 in)(1 lamp, excluding cable)
(3.7 oz) (1 lamp)
x100 x22.5
(W) (H) (D)mm(5.8x3.9x0.9 in)
(3.4 oz)

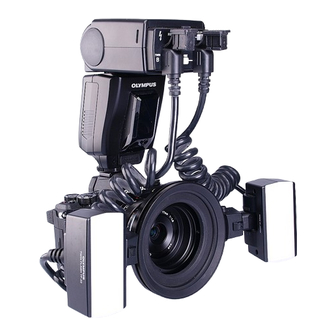

Attaching to the Camera
Anbringen an der Kamera
FDT-1
BEDIENUNGSANLEITUNG
Wir bedanken uns für den Kauf dieses Olympus Produktes.
BESONDERE MERKMALE
• Dieser Dualblitz ist mit zwei Blitzröhren ausgestattet, die eine vielseitige
Lichtführung ermöglichen. Je nach Anordnung, Ausleuchtwinkel und Dualblitz-
Regulierungsverhältnis kann das Motiv variabel ausgeleuchtet werden.
VERWENDUNG
• Schließen Sie dieses Blitzgerät an das Makroblitz-Steuergerät FC-1,
als Standardausrüstung im Lieferumfang von Ringblitz-Set SRF-11
enthalten, an und schließen Sie beide Komponenten wie in der
obigen Abbildung gezeigt an die Kamera an.
• Eine ausführliche Beschreibung der Bedienung und Handhabung
finden Sie in der Makroblitz-System-Anleitung, die dem Ringblitz-Set
SRF-11 beigepackt ist.
TECHNISCHE DATEN
Modellnummer : FS-TF22
Typ : Zusatzblitzgerät für Digitalkameras
Leitzahl : 22 (mit beiden Blitzröhren), 16 (mit einer Blitzröhre)
Blitzmodi : TTL AUTO/MANUELL
TF-22 Abmessungen : 73 x50 x39
(B) (H) (D)mm(1 Blitzröhre, ohne Kabel)
Gewicht : 105 g
(1 Blitzröhre)
SR-1 Abmessungen : 146,5 x100 x22,5
(B) (H)
Gewicht : 95 g
(D)mm
A0104
