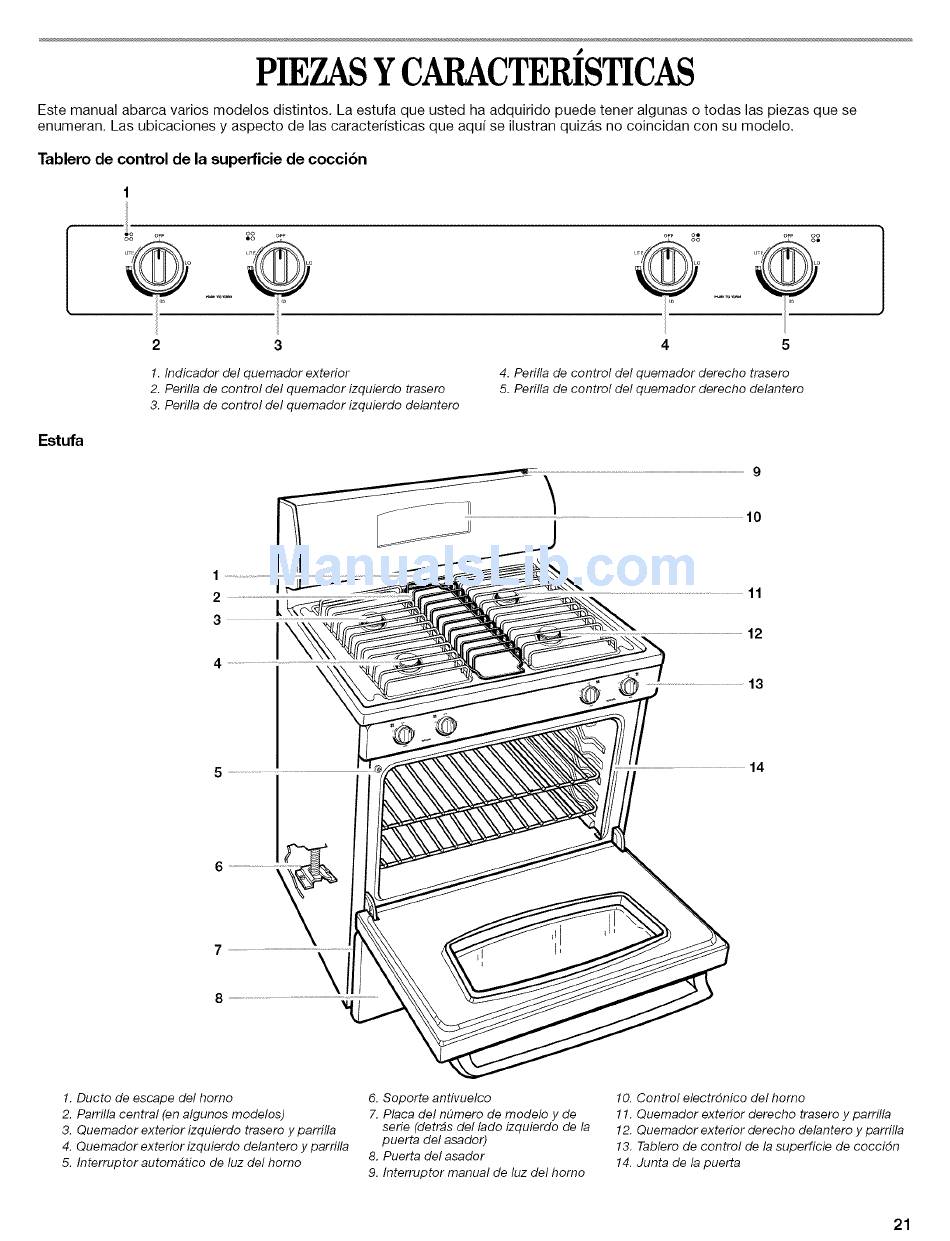

PIEZASYCARACTERISTICAS
Este manual abarca varios modelos distintos. La estufa que usted ha adquirido puede tener algunas o todas las piezas que se
enumeran. Las ubicaciones y aspecto de las caracteristicas que aquf se ilustran quizas no coincidan con su modelo.
Tablero de control de la superficie de coccibn
_ OFF
2
oo ...... 8"o
@ ....G
1. Indicador del quemador exterior
2. Perilla de control del quemador izquierdo trasero
3. Perilla de control del quemador izquierdo delantero
OFF O0
4 5
4. Perilla de control del quemador derecho trasero
5. Perilla de control del quemador derecho delantero
E_u_
14
1. Ducto de escape del homo
2, Parrilla central (en algunos modelos)
3, Quemador exterior izquierdo trasero y parrilla
4, Quemador exterior izquierdo delantero y parrilla
5, Interruptor autom#tico de hz del homo
6, Soporte antivuelco
7, Placa del nOmero de modelo y de
serie (detrbs del /ado izquierdo de la
puerta del asador)
8. Puerta del asador
9, Interruptor manual de hz del homo
10. Control electr6nico del homo
11. Quemador exterior derecho trasero y parrilla
12. Quemador exterior derecho delantero y parrilla
13. Tablero de control de la superficie de cocci6n
14, Junta de la puerta
