MONTAJE
Su generador requiere de cierto ensamble y estar_ listo para ser
usado despu_s de haberle dado un servicio adecuado con el
aceite y el combustible recomendados.
Si tiene problemas con el montaje de su generador, por favor
Ilame a la Lfnea de Ayuda del Generador al 1-800-270-1408.
Para Retirar
el Generador
de la Caja
Coloque la caja entarimada sobre una superficie plana y rigida.
Corte con cuidado las bandasque est_n alrededor de la caia
de envfo.
Levante la caia del generador.
Retire todo el material de protecci6n, material de relleno, etc.
Retire el generador de la tarima de envfo.
Contenido
De
La Caja
Revisetodo el contenido. Si alguna de las partes no esti presente
o est_ dafiada,por favor Ilame a la linea de ayuda para
generadores al 1-800-270-1408.
Generador de 8.000 Vatios
Manual del Propietario
2 Botella de Aceite para Motor
Enchufes de 30 Amperios
Componentes del Soporte de la Baterta
Cables de la Bateria
Juego de Ruedas
INSTALE
EL JUEGO
DE RUEDAS
IMPORTANTE:
EsteJuego de Ruedas no ha sidodiseSado para
ser
tlsado
en
_a carretera,
Para instalarsu Juego de Ruedas,usted necesitar_ las siguientes
herramientas:
Dos cajas de 13ram box, extremo abierto, o Ilave de tubo.
Unas pinsas de punta

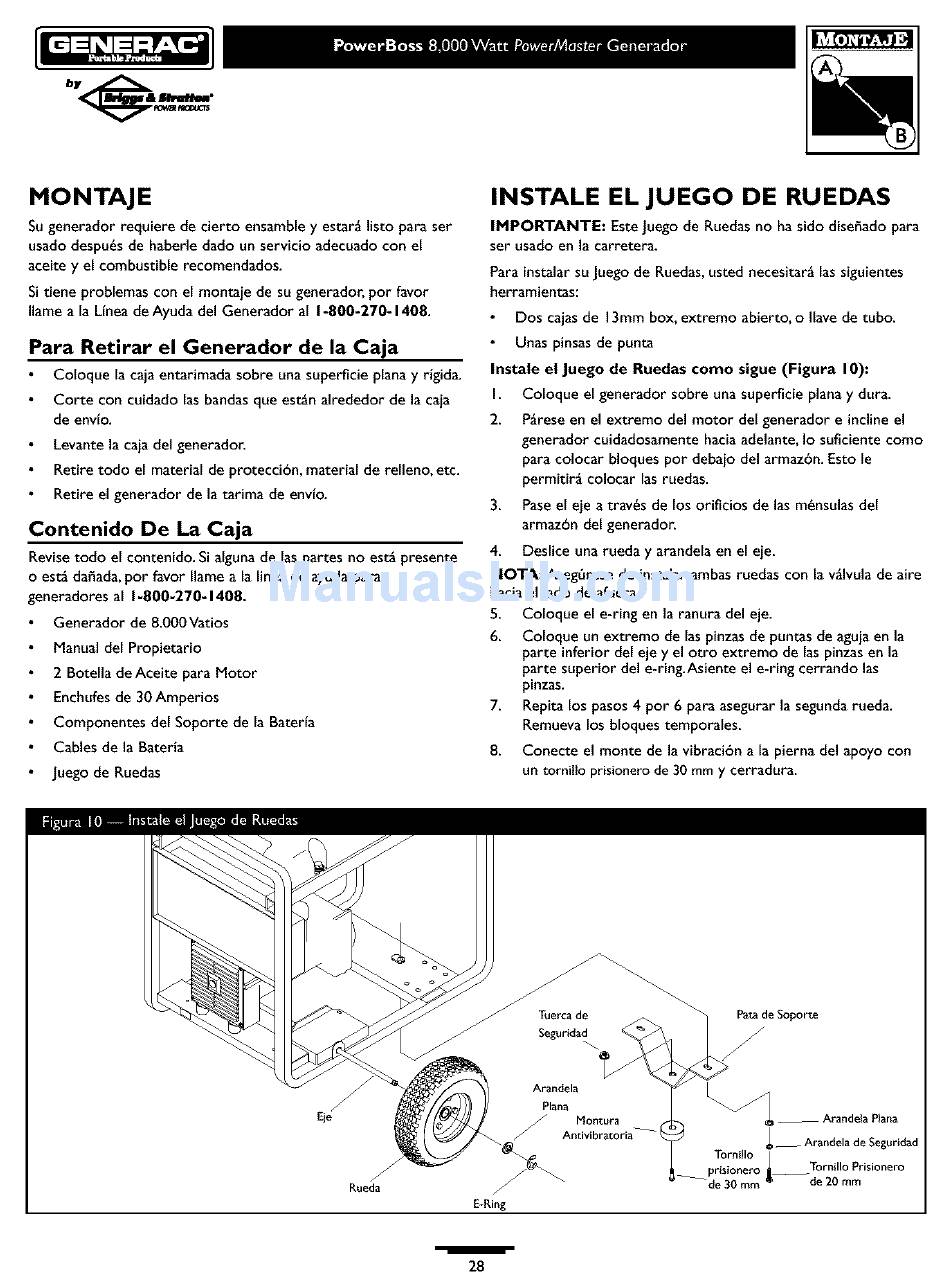

Instale el Juego de Ruedas como sigue (Figura
10):
L
Coloque el generador sobre una superficie plana y dura.
2.
P_rese en el extremo del motor del generador e inclineel
generador cuidadosamente hacia adelante, Io suficiente como
para colocar bloques por debaio del armaz6n. Esto le
permitir_ colocar las rued_.
3.
Paseel eie a tray,s de los oriflcios de las m_nsulasdel
armaz6n del generador.
4.
Deslice una rueda y arandela en el eie.
NOTA: Aseg_rese de instalarambas ruedas con la v_lvula de aire
hacia el lado de afuera.
5.
Coloque el e-ring en la ranura del eje.
6.
Coloque un extremo de las pinzas de puntas de agujaen la
parte inferior del eje y el otro extremo de las pinzas en la
parte superior del e-ring.Asiente el e-ring cerrando las
pinzas.
7.
Repita los pasos4 por 6 para asegurar la segunda rueda.
Remueva los bloques temporales.
8.
Conecte el monte de la vibraci6n a la pierna del apoyo con
un tornillo prisionero de30 mmy cerradura.
J
Tuerca d e
_
Seguridad
_,
Arandela
Plana
/
Montura
Antivibr_ltoria_
_
E-Ring
,_?de
Soporte
L___
Arandela Plana
l__
Arandela de Seguridad
Torni_lo
_
prisionero
Tor nillo Prisionero
_de
30 mm
de 20 mm
i
28
