Instruction
Manual
12 Amp/3.5
Peak HP Motor
ELECTRIC
CHAIN SAW
Model No.
0944.418451
- 16 in. Bar
•
Safety
• Assembly
•
Operation
•
Maintenance
•
Fran£ais
For Occasional
Use Only
WARNING:
Read and follow all Safety
Rules and Operating
Instructions
before first use of this product.
For answers
to your questions
about this product:
Call 7 am-7
pm, Mon-Sat;
Sun, 10 am-7
pm
•
1-800-235-5878
Sears Canada,
Inc.,
Toronto,
Ontario
M5B 2B8
530164230
11/9/04
Advertisement
Related Manuals for Craftsman C944.418451
Summary of Contents for Craftsman C944.418451

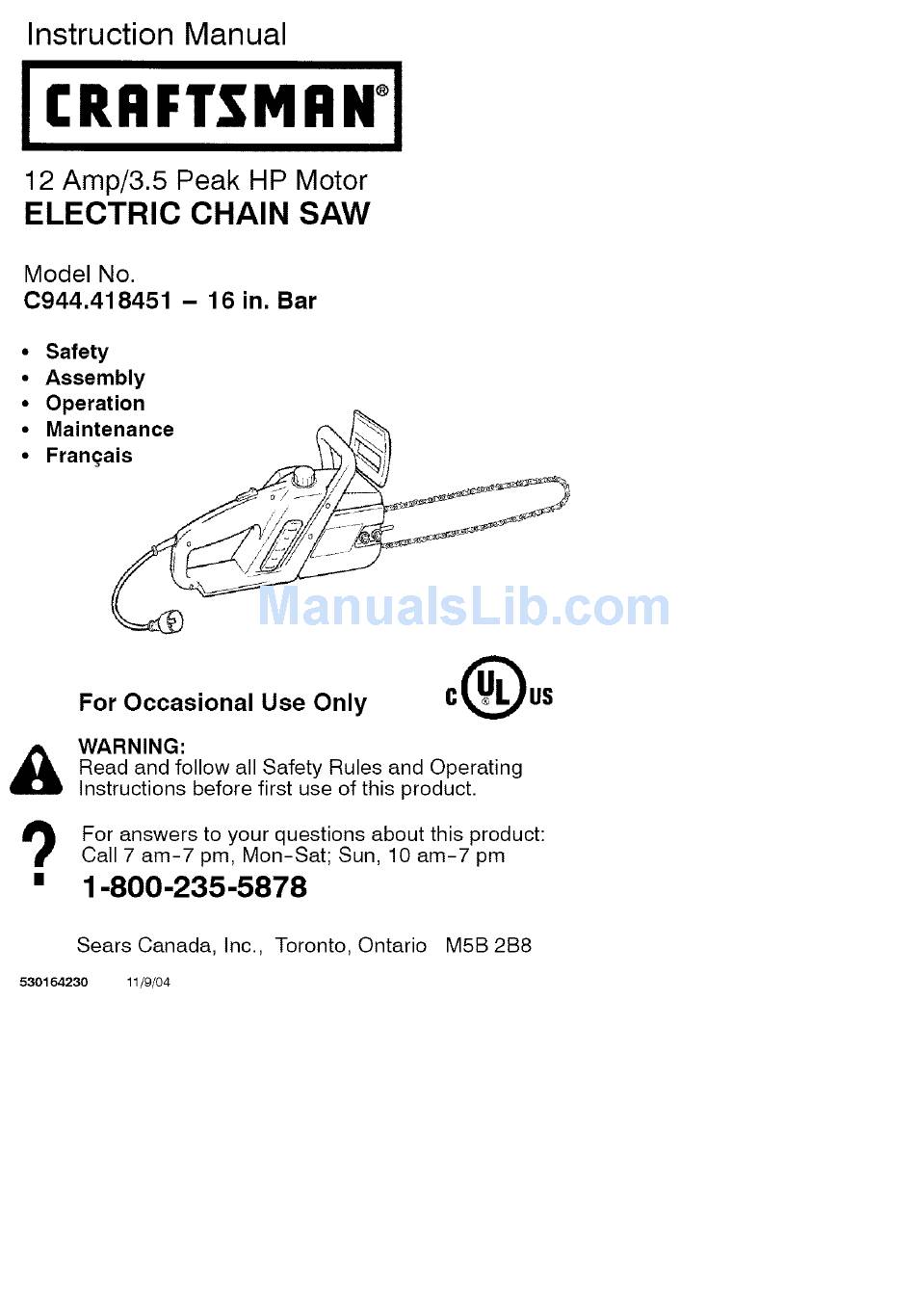

- Page 1 Instruction Manual 12 Amp/3.5 Peak HP Motor ELECTRIC CHAIN SAW Model No. 0944.418451 - 16 in. Bar • Safety • Assembly • Operation • Maintenance • Fran£ais For Occasional Use Only Read and follow all Safety Rules and Operating WARNING: Instructions before first use of this product.
