owner's manual

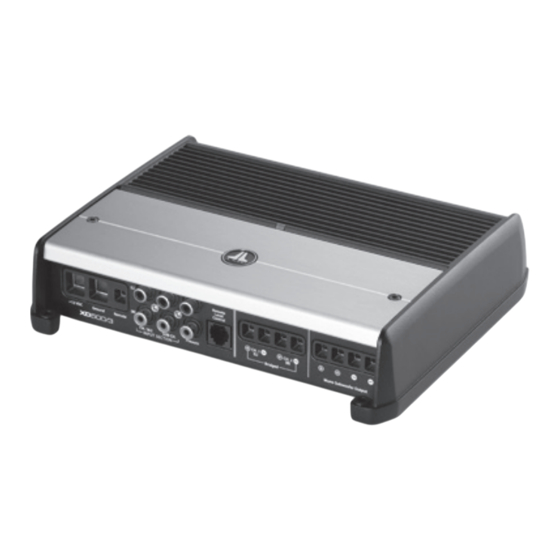

500W 3-Channel Amplifier
Thank you for purchasing a JL Audio amplifier for
your automotive sound system.
Your amplifier has been designed and manufactured to exacting
standards in order to ensure years of musical enjoyment in your vehicle.
For maximum performance, we highly recommend that you have
your new amplifier installed by an authorized JL Audio dealer. Your
authorized dealer has the training, expertise and installation equipment
to ensure optimum performance from this product. Should you
decide to install the amplifier yourself, please take the time
to read this manual thoroughly so as to familiarize yourself
with its installation requirements and setup procedures.
If you have any questions regarding the instructions in this
manual or any aspect of your amplifier's operation, please contact your
authorized JL Audio dealer for assistance. If you need further assistance,
please call the JL Audio Technical Support Department
at (954) 443-1100 during business hours.

Advertisement

Table of Contents
loading

Related Manuals for JL Audio NexD XD500/3

Summary of Contents for JL Audio NexD XD500/3

  • Page 1 For maximum performance, we highly recommend that you have your new amplifier installed by an authorized JL Audio dealer. Your authorized dealer has the training, expertise and installation equipment to ensure optimum performance from this product.

  • Page 2: Protect Your Hearing

    (pg. 8) Sub. Ch. Preout Status Ch. 1 & 2 Input Filter Mode Sub. Ch. Input Selector Sensitivity Control Sensitivity Control Selection (pg. 7) (pg. 7) (pg. 8) (pg. 7) (pg. 11) 2 | JL Audio - XD500/3 Owner’s Manual...

  • Page 3: Planning Your Installation

    The outer shell of your JL Audio amplifier is Your amplifier needs to be installed in a dry, designed to remove heat from the amplifier well-ventilated environment and in a manner circuitry.

  • Page 4: Product Description

    NexD™ high-speed switching for hardware (use of the JL Audio ECS master its subwoofer channel. The NexD™ technologies ground lug, XB-MGLU is recommended).

  • Page 5: Power Connections

    For optimal grounding, we recommend the use of a JL Audio ECS master Remote ground lug (XB-MGLU). Alternatively, a sheet Level...

  • Page 6: Input Section

    Mode” switch to “2 Ch.” and use only the inputs to channels 1 & 2. The amplifier will automatically combine the Ch. 1 & 2 input signals to mono for the Subwoofer Channel. 6 | JL Audio - XD500/3 Owner’s Manual...
  • Page 7 Rotating the control counter- pair of RCA plugs for each input pair. (or use clockwise will result in lower sensitivity (quieter JL Audio part XD-CLRAIC2-SW) No “line for a given input voltage.) output converter” is needed in most cases.

  • Page 8: Filter Controls

    “Filter Mode” switch in each Appendix B (page 15). Channel Section: 8 | JL Audio - XD500/3 Owner’s Manual...
  • Page 9 Tuning Hint: If you are using the XD500/3 “Remote Level Mode” Switch: This switch to drive a subwoofer system (“LP” mode), allows you to assign the operation of the and a component satellite speaker system HD-RLC to the entire amplifier or only the (“HP”...

  • Page 10: Speaker Outputs

    In order to achieve one of these options, configure the inputs to that pair of channels in one of these two ways: 10 | JL Audio - XD500/3 Owner’s Manual...

  • Page 11: Subwoofer Outputs

    subwooFer outPuts 1) Left Channel Only or Right Channel Only The XD500/3’s single subwoofer channel is Information: If you wish to send a left-only designed to deliver power into subwoofer loads or right-only signal to the XD500/3’s main equal to or greater than 2 ohms. It is rated for channels you must use a “Y-Adaptor”...
  • Page 12 This functionality can be used to diagnose a short-circuit by only connecting one channel at a time. The “Status LED” will turn amber when you connect the channel that is experiencing the problem and turn the volume up. 12 | JL Audio - XD500/3 Owner’s Manual...
  • Page 13 If your amplifier fails or malfunctions, please return it to your authorized JL Audio dealer so that it may be sent in to JL Audio for service. There are no user serviceable parts or fuses inside the amplifier. The unique nature of the circuitry in the JL Audio amplifiers requires specifically trained service personnel.
  • Page 14 (stereo) (bridged) 8Ω 17.3 V 34.6 V 26.8 V 4Ω 17.3 V 28.3 V 26.8 V 3Ω 16.2 V not recommended 26.8 V 2Ω 14.1 V not recommended 24.5 V 14 | JL Audio - XD500/3 Owner’s Manual...
  • Page 15 aPPendix b: aPPendix c: Precise Frequency selection chart xd500/3 specifications: Recommended Fuse Value: 50A “Filter Freq” Recommended Fuse Type: MAXI® or AGU detent Panel actual input sections: number marking Freq. No. of Inputs: Two Stereo Pairs Full counter-clockwise: 49 01 ......49 Input Type: Differential-balanced with RCA jack inputs 02 .

  • Page 16: Appendix D: Troubleshooting

    Check the input connectors to ensure that they all are making good contact with the input jacks on the amplifier. 16 | JL Audio - XD500/3 Owner’s Manual...
  • Page 17 “my amplifier shuts off once in a while, usually at higher volumes.” Check your voltage source and grounding point. The power supply of the XD500/3 will operate with charging system voltages down to 10V. Shutdown problems at higher volume levels can occur when the charging system voltage (or remote turn- on voltage) momentarily drops below 10V.
  • Page 18 Use this diagram to document your amplifier’s switch and control positions. 18 | JL Audio - XD500/3 Owner’s Manual...
  • Page 20 All warranty returns should be sent to JL AUDIO ’s Amplifier Service Facility freight-prepaid through an authorized JL AUDIO dealer and must be accompanied by proof of purchase (a copy of the original sales receipt). Direct returns from consumers or non-authorized dealers will be refused unless specifically authorized by JL AUDIO with a valid return authorization number.
