Operator's
Manual
M
UNIVERSAL 2-N-1 BLOWER ATTACHMENT
Model No. 316.792420
CAUTION:
Before
using this product,
read this manual and follow
all its Safety
Rules and Operating
instructions.
• SAFETY
• ASSEMBLY
• OPERATION
• PARTS LIST
• ESPANOL, R 11
Sears Brands Management
Corporation,
Hoffman Estates, IL 60179 U.S.A.
Visit our website:
www.craftsrnan.corn
769-07357 P00
11/11
Advertisement
Related Manuals for Craftsman 316.792420
Summary of Contents for Craftsman 316.792420

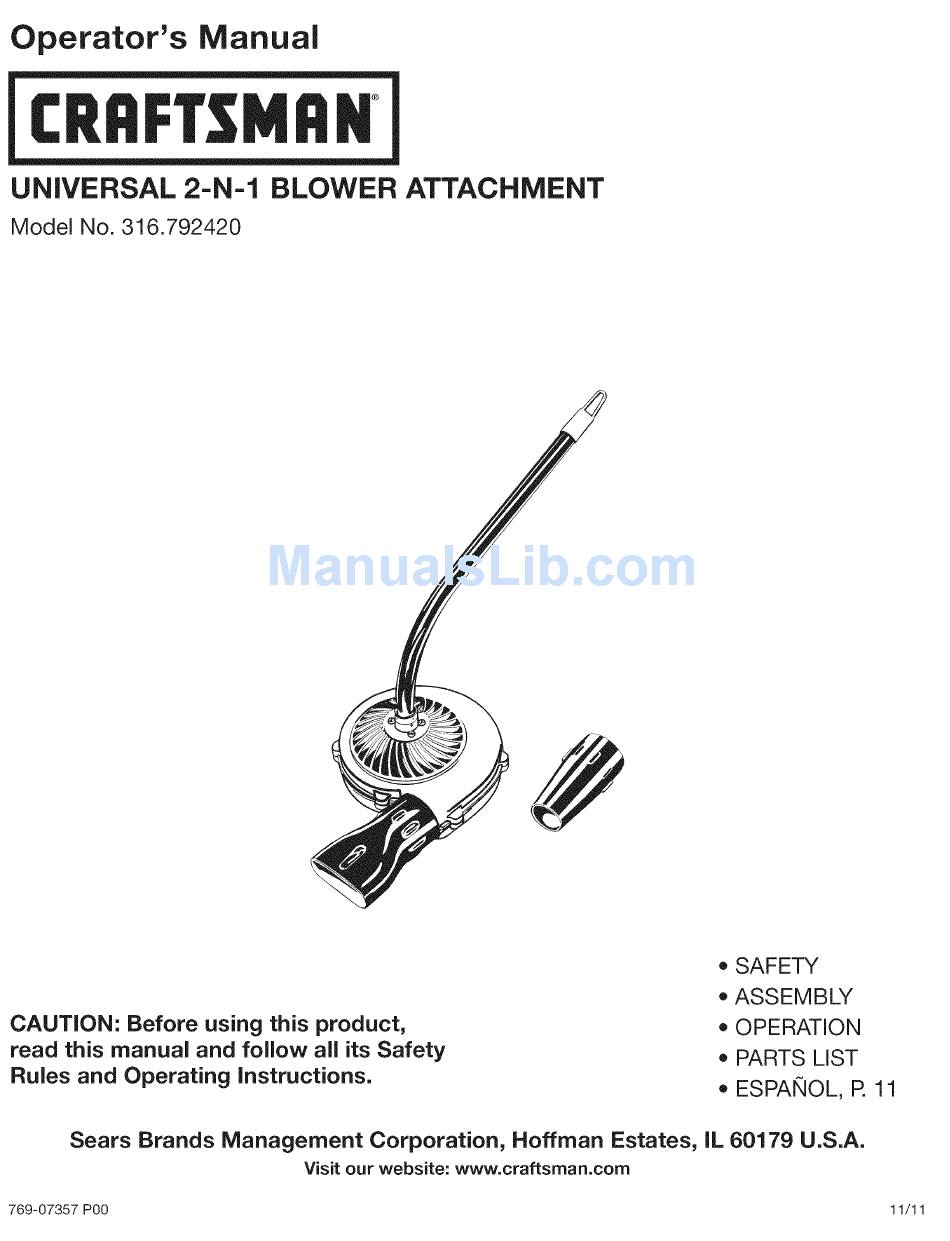

- Page 1 Operator's Manual UNIVERSAL 2-N-1 BLOWER ATTACHMENT Model No. 316.792420 • SAFETY • ASSEMBLY CAUTION: Before using this product, • OPERATION read this manual and follow all its Safety • PARTS LIST Rules and Operating instructions. • ESPANOL, R 11 Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
