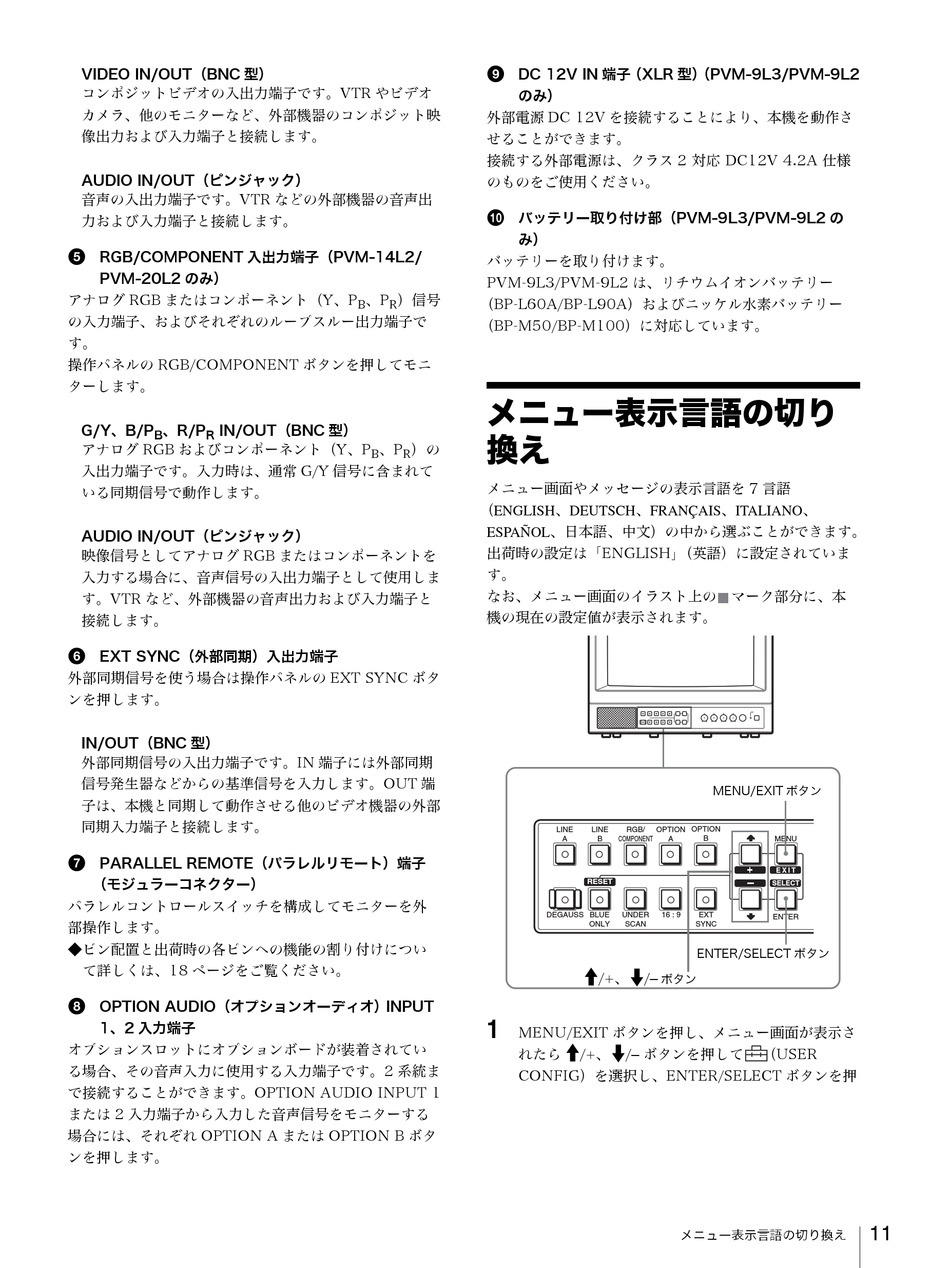

VIDEO IN/OUT（BNC 型）
コンポジットビデオの入出力端子です。VTR やビデオ
カメラ、他のモニターなど、外部機器のコンポジット映
像出力および入力端子と接続します。
AUDIO IN/OUT（ピンジャック）
音声の入出力端子です。VTR などの外部機器の音声出
力および入力端子と接続します。
e
RGB/COMPONENT 入出力端子（PVM-14L2/
PVM-20L2 のみ）
アナログ RGB またはコンポーネント（Y、P
の入力端子、およびそれぞれのループスルー出力端子で
す。
操作パネルの RGB/COMPONENT ボタンを押してモニ
ターします。
G/Y、B/P 、R/P IN/OUT（BNC 型）
B R
アナログ RGB およびコンポーネント（Y、P
入出力端子です。入力時は、通常 G/Y 信号に含まれて
いる同期信号で動作します。
AUDIO IN/OUT（ピンジャック）
映像信号としてアナログ RGB またはコンポーネントを
入力する場合に、音声信号の入出力端子として使用しま
す。VTR など、外部機器の音声出力および入力端子と
接続します。
f
EXT SYNC（外部同期）入出力端子
外部同期信号を使う場合は操作パネルの EXT SYNC ボタ
ンを押します。
IN/OUT（BNC 型）
外部同期信号の入出力端子です。IN 端子には外部同期
信号発生器などからの基準信号を入力します。OUT 端
子は、本機と同期して動作させる他のビデオ機器の外部
同期入力端子と接続します。
g
PARALLEL REMOTE（パラレルリモート）端子
（モジュラーコネクター）
パラレルコントロールスイッチを構成してモニターを外
部操作します。
◆ピン配置と出荷時の各ピンへの機能の割り付けについ
て詳しくは、18 ページをご覧ください。
h
OPTION AUDIO（オプションオーディオ） INPUT
1、2 入力端子
オプションスロットにオプションボードが装着されてい
る場合、その音声入力に使用する入力端子です。2 系統ま
で接続することができます。OPTION AUDIO INPUT 1
または 2 入力端子から入力した音声信号をモニターする
場合には、それぞれ OPTION A または OPTION B ボタ
ンを押します。
i
DC 12V IN 端子 （XLR 型） （PVM-9L3/PVM-9L2
のみ）
外部電源 DC 12V を接続することにより、本機を動作さ
せることができます。
接続する外部電源は、クラス 2 対応 DC12V 4.2A 仕様
のものをご使用ください。
j
バッテリー取り付け部（PVM-9L3/PVM-9L2 の
み）
バッテリーを取り付けます。
PVM-9L3/PVM-9L2 は、リチウムイオンバッテリー
、P ）信号
（BP-L60A/BP-L90A）およびニッケル水素バッテリー
B R
（BP-M50/BP-M100）に対応しています。
メニュー表示言語の切り
換え
、P ）の
B R
メニュー画面やメッセージの表示言語を 7 言語
（ENGLISH、DEUTSCH、FRANÇAIS、ITALIANO、
ESPAÑOL、日本語、中文）の中から選ぶことができます。
出荷時の設定は「ENGLISH」 （英語）に設定されていま
す。
なお、メニュー画面のイラスト上の マーク部分に、本
機の現在の設定値が表示されます。
1
MENU/EXIT ボタンを押し、メニュー画面が表示さ
れたら
CONFIG）を選択し、ENTER/SELECT ボタンを押
MENU/EXIT ボタン
LINE LINE RGB/ OPTION OPTION
A B COMPONENT A B
RESET
DEGAUSS BLUE UNDER 16 : 9 EXT
ONLY SCAN SYNC
ENTER/SELECT ボタン
M /+、 m /–
ボタン
M /+、 m /– ボタンを押して
メニュー表示言語の切り換え
MENU
E X I T
SELECT
ENTER
（USER
