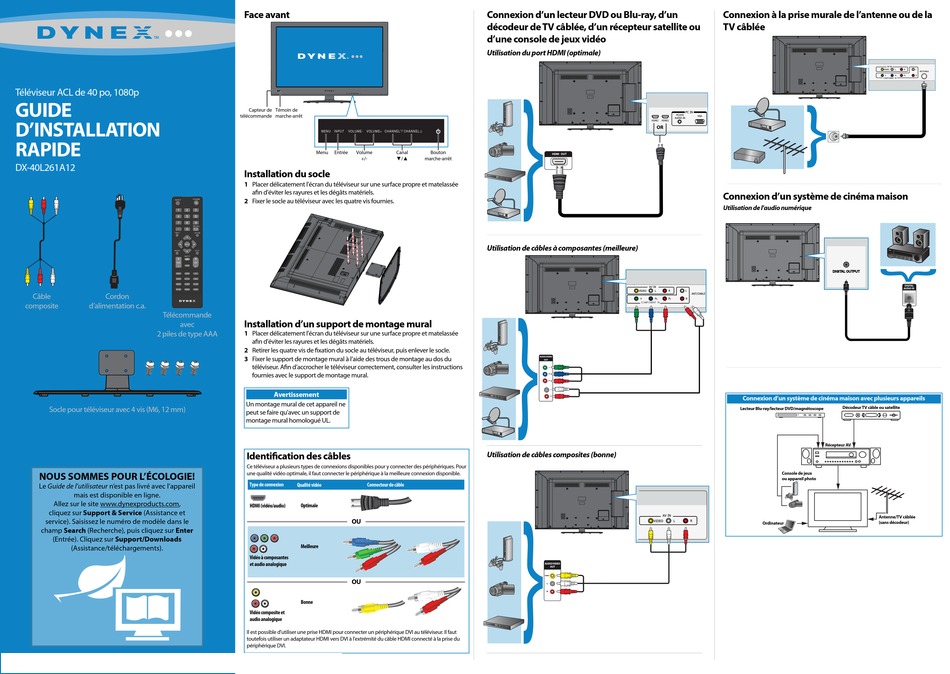

Dynex DX-40L261A12 Manual D'installation Rapide

Téléviseur ACL de 40 po, 1080p
GUIDE
D'INSTALLATION
RAPIDE
DX-40L261A12
Câble Cordon
composite d'alimentation c.a.
Télécommande
avec
2 piles de type AAA
Socle pour téléviseur avec 4 vis (M6, 12 mm)
NOUS SOMMES POUR L'ÉCOLOGIE!
Le Guide de l'utilisateur n'est pas livré avec l'appareil
mais est disponible en ligne.
Allez sur le site www.dynexproducts.com,
cliquez sur Support & Service (Assistance et
service). Saisissez le numéro de modèle dans le
champ Search (Recherche), puis cliquez sur Enter
(Entrée). Cliquez sur Support/Downloads
(Assistance/téléchargements).
Face avant
Capteur de Témoin de
télécommande marche-arrêt
MENU INPUT VOLUME- VOLUME+ CHANNEL CHANNEL
Menu Entrée Volume Canal
▼/▲
+/-
Installation du socle
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
afin d'éviter les rayures et les dégâts matériels.
2 Fixer le socle au téléviseur avec les quatre vis fournies.
Installation d'un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
afin d'éviter les rayures et les dégâts matériels.
2 Retirer les quatre vis de fixation du socle au téléviseur, puis enlever le socle.
3 Fixer le support de montage mural à l'aide des trous de montage au dos du
téléviseur. Afin d'accrocher le téléviseur correctement, consulter les instructions
fournies avec le support de montage mural.
Avertissement
Un montage mural de cet appareil ne
peut se faire qu'avec un support de
montage mural homologué UL.
Identification des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques. Pour
une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion disponible.
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
OU
Meilleure
Vidéo à composantes
et audio analogique
OU
Bonne
Vidéo composite et
audio analogique
Il est possible d'utiliser une prise HDMI pour connecter un périphérique DVI au téléviseur. Il faut
toutefois utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la prise du
périphérique DVI.
Connexion d'un lecteur DVD ou Blu-ray, d'un
décodeur de TV câblée, d'un récepteur satellite ou
d'une console de jeux vidéo
Utilisation du port HDMI (optimale)
Bouton
marche-arrêt
Utilisation de câbles à composantes (meilleure)
AUDIO/VIDEO
OUT
Utilisation de câbles composites (bonne)
AUDIO/VIDEO
OUT
Connexion à la prise murale de l'antenne ou de la
TV câblée
2
OR
Connexion d'un système de cinéma maison
Utilisation de l'audio numérique
COMPONENT IN
Connexion d'un système de cinéma maison avec plusieurs appareils
Lecteur Blu-ray/lecteur DVD/magnétoscope
Console de jeux
ou appareil photo
Ordinateur
COMPONENT IN
DIGITAL OUTPUT DIGITAL OUTPUT
DIGITAL
AUDIO IN
Décodeur TV câble ou satellite
Récepteur AV
Antenne/TV câblée
(sans décodeur)
