RJ-45 LAN 连接器 LED 指示灯
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯
指示 LAN 的状态。
表 4 描述了当台式机主板接通电源且 LAN 子系统正在工作时 LED 指示灯的状态。
表 4. LAN 连接器 LED 指示灯状态
LED 指示灯 LED 指示灯颜色
A
绿色
B
黄色
高速 USB 2.0 支持
注释
如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了低速
USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。
本台式机主板通过 ICH7 最多可支持八个 USB 2.0 端口（其中四个端口连接至背面板，另外四个
则连接至两个内部 USB 2.0 接头连接器）。USB 2.0 端口向后兼容 USB 1.1 设备。连接的
USB 1.1 设备将以 USB 1.1 速率正常工作。
获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。如果在 BIOS
中禁用 Hi-Speed USB（高速 USB）功能，则所有 USB 2.0 端口均将转变为 USB 1.1 操作
方式。对于不支持 USB 2.0 的操作系统，可能需要进行此项设置以匹配操作系统。

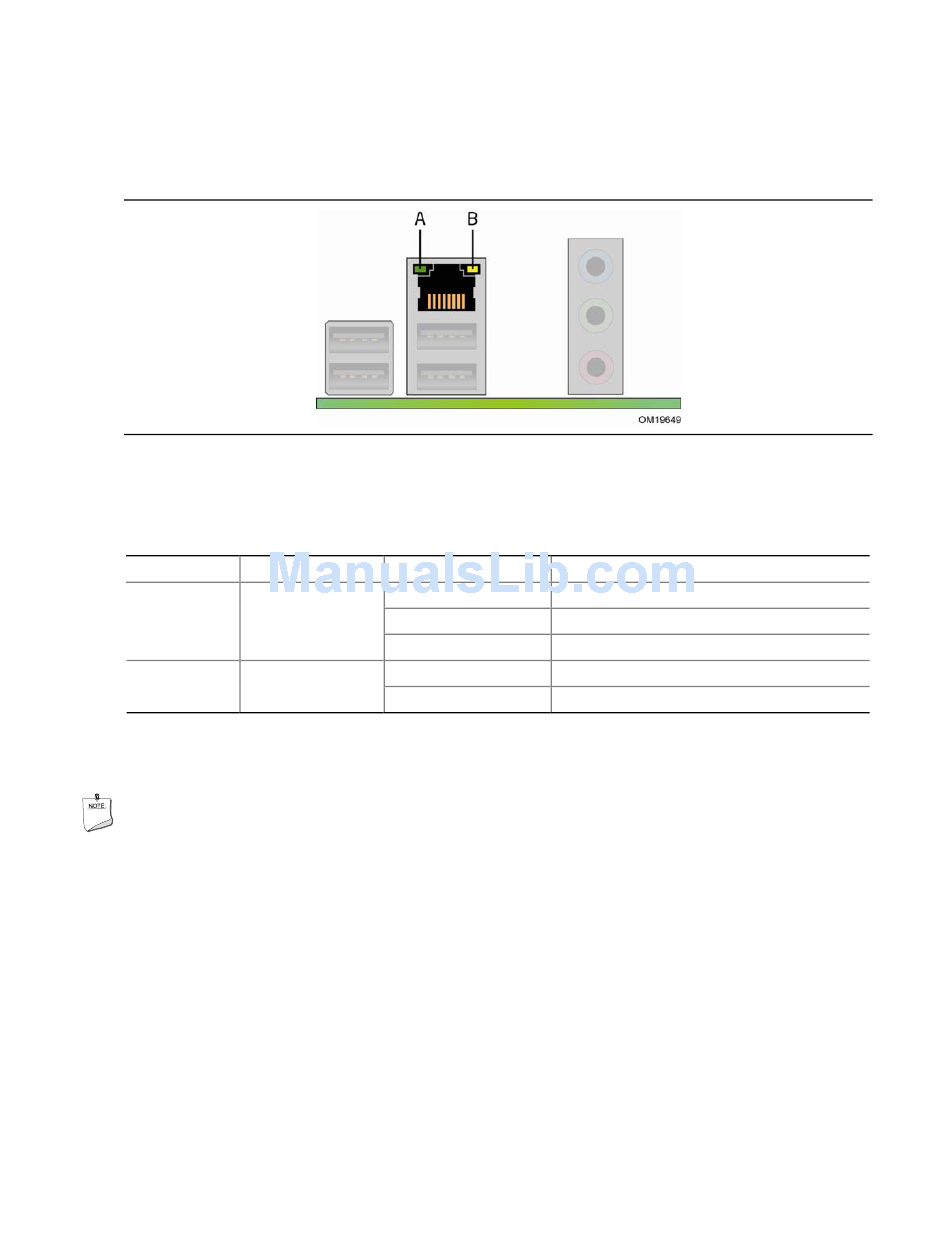

图 2. LAN 连接器 LED 指示灯
LED 指示灯状态
熄灭
亮起
闪烁
熄灭
亮起
表示
未建立 LAN 连接。
已建立 LAN 连接。
LAN 正处于活动状态。
每秒 10 Mb 的数据速率
每秒 100 Mb 的数据速率
台式机主板功能
17
