Lenovo ThinkCentre A85 page 41

6. Установите новый жесткий диск в отсек дисководов и совместите отверстия под винты в новом
жестком диске с соответствующими отверстиями в отсеке дисководов. Затем закрепите новый
жесткий диск четырьмя винтами.

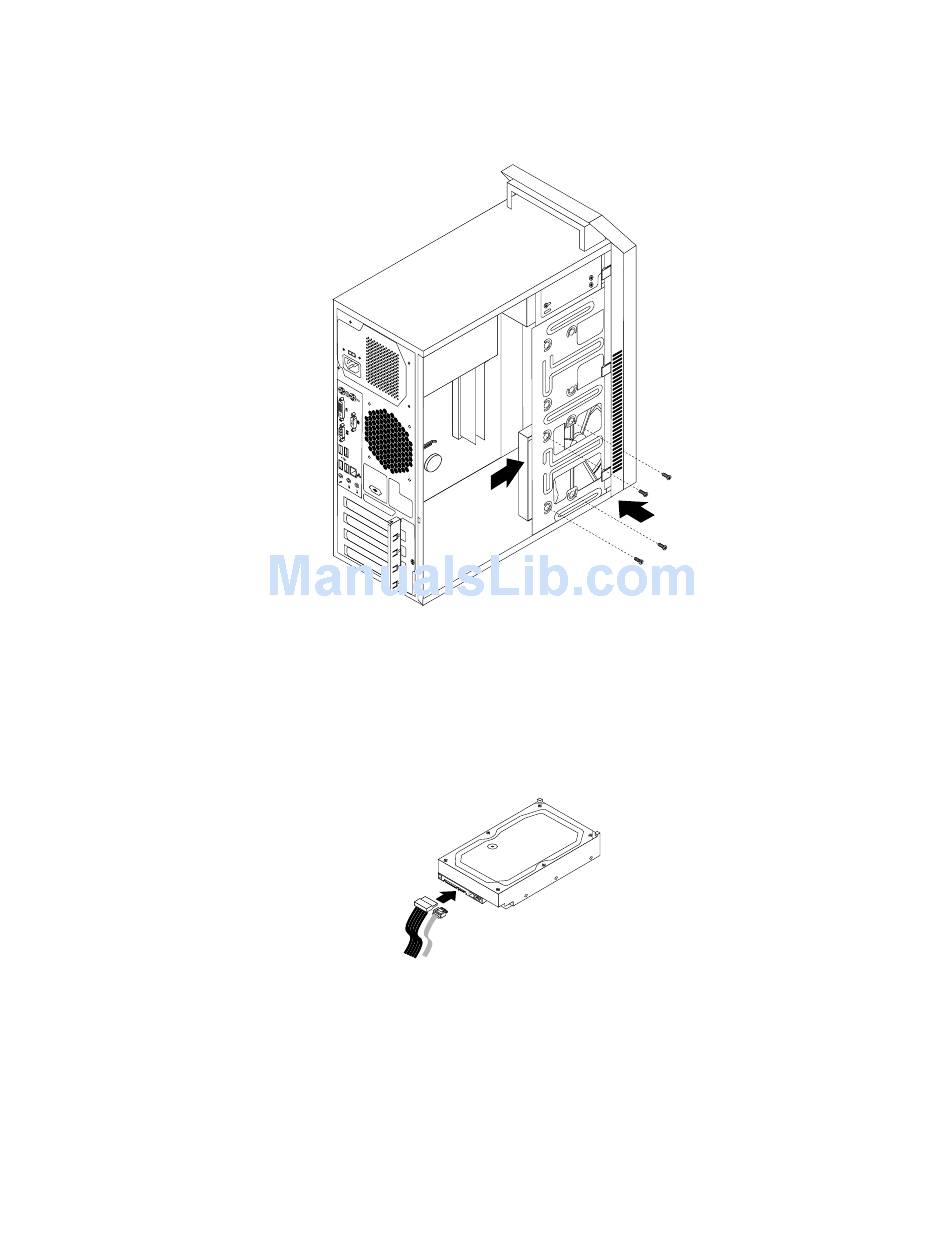

Рис. 26. Установка жесткого диска
7. Подсоедините один конец сигнального кабеля к задней панели нового жесткого диска, а другой -
к свободному разъему SATA на материнской плате. Смотрите раздел "Как найти компоненты,
установленные на материнской плате" на странице 10. Затем найдите свободный пятижильный
разъем питания и подсоедините его к задней панели нового жесткого диска.
Рис. 27. Подключение жесткого диска SATA
Что делать дальше:
• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.
• Информацию о том, как завершить установку или замену, смотрите в разделе "Что нужно сделать
после замены компонентов" на странице 40.
Глава 2. Установка или замена аппаратных компонентов
33
