Téléviseur ACL de 39 po

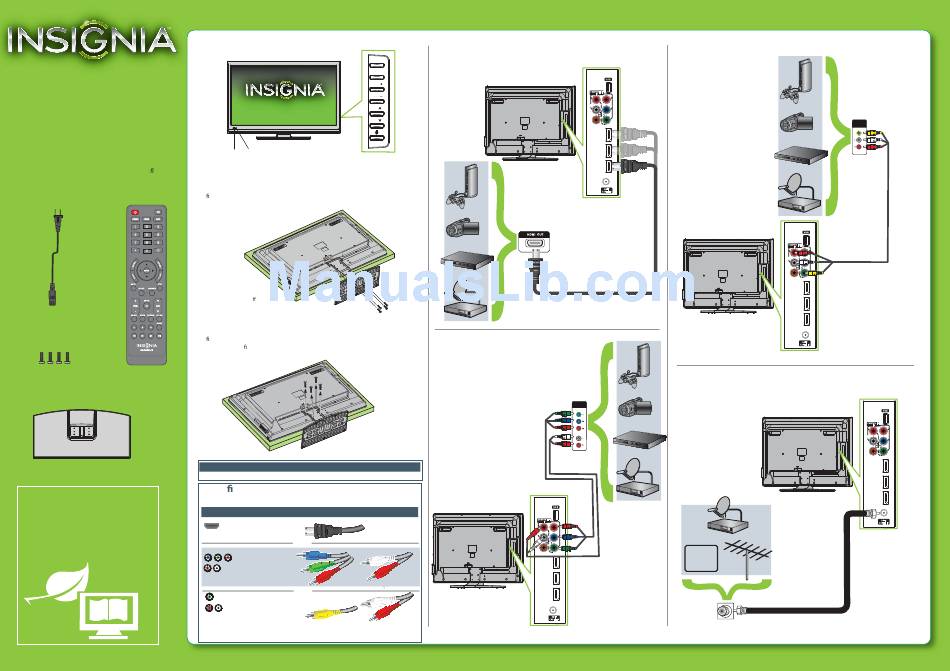

GUIDE D'INSTALLATION
RAPIDE
NS-39L240A13
Merci
d'avoir acheté ce téléviseur Insignia de qualité. Nous
espérons que vous apprécierez la qualité et la abilité de
ce produit pendant plusieurs années.
_______________________________
Cordon d'alimentation c.a.
Vis M5 de 8 mm (4)
Télécommande
avec 2 piles de
type AAA
Socle du téléviseur
NOUS SOMMES POUR L'ÉCOLOGIE!
Le Guide de l'utilisateur n'est pas livré avec
l'appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
cliquez sur Support & Service (Assistance et
service), saisissez le numéro de modèle dans
le champ Product Search (Recherche du
produit), puis cliquez sur Search (Recherche).
Face avant
MENU
INPUT
VOL
VOL
CH
CH
Témoin de
Capteur de
marche-arrêt
télécommande
Installation du socle
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
a n de le protéger des rayures et des dégâts matériels.
2 Fixer le socle à son axe sur le téléviseur à l'aide des quatre vis fournies.
Remarque : L'apparence du
téléviseur fourni peut di érer des
illustrations de ce guide.
Installation d'un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
a n de le protéger des rayures et des dégâts matériels.
2 Retirer les vis de xation de l'axe du socle à l' é cran du téléviseur, puis extraire l'axe.
3 Fixer le support de montage mural à l'aide des trous de montage au dos du téléviseur.
Avertissement
Un montage mural de cet appareil ne peut se faire qu'avec un support de montage mural homologué UL.
Identi cation des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques.
Pour une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion disponible.
Type de connexion
Qualité vidéo Connecteur de câble
Optimale
HDMI (vidéo/audio)
OU
Meilleure
Vidéo à composantes
et audio analogique
OU
Bonne
Vidéo composite et
audio analogique
Il est possible d'utiliser la prise HDMI 1/DVI pour connecter un périphérique DVI au téléviseur. Il
faut toutefois utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la
prise du périphérique DVI.
Connexion d'un lecteur DVD ou Blu-ray, d'un
récepteur câble ou satellite, d'un caméscope ou
d'une console de jeux vidéo
Utilisation d'un câble HDMI (optimale)
Vis Remarque : Câble non fourni.
Utilisation de câbles à composantes (meilleure)
U S B
C OMPON E NT
IN
P
R R
AUDIO P
B
L
AV IN Y
DIG ITA L V IDE O
O U T P U T
( C O AXIAL )
H DMI 3
H DMI 2
( AR C )
H DMI 1
( DV I)
AN T /
C AB L E IN
Remarque : Les câbles ne sont pas inclus.
Utilisation d'un câble composite (bonne)
U S B
C OMPON E NT
IN
P
R R
AUDIO P
B
L
AV IN Y
DIG ITA L V IDE O
O U T P U T
( C O AXIAL )
H DMI 3
H DMI 2
( AR C )
H DMI 1
( DV I)
AN T /
C AB L E IN
Remarque : Câble non fourni.
Connexion à la prise murale de l'antenne ou du câble
Connecter un câble coaxial à la prise d'antenne/câble (ANT/CABLE) au dos
du téléviseur et à la prise murale de l'antenne ou du câble.
COMPONENT
OUT
CÂBLE
Remarque : Câble non fourni.
AUDIO/VIDEO
OUT
U S B
C OMPON E NT
IN
P
R R
AUDIO P
B
L
AV IN Y
DIG ITA L V IDE O
O U T P U T
( C O AXIAL )
H DMI 3
H DMI 2
Remarque : Connecter le câble vidéo
( AR C )
jaune à la prise Y/Vidéo verte.
H DMI 1
( DV I)
AN T /
C AB L E IN
U S B
C OMPON E NT
IN
P R
R
AUDIO P B
L
AV IN Y
DIG ITA L V IDE O
O U T P U T
( C O AXIAL )
H DMI 3
H DMI 2
( AR C )
H DMI 1
( DV I)
AN T /
C AB L E IN
