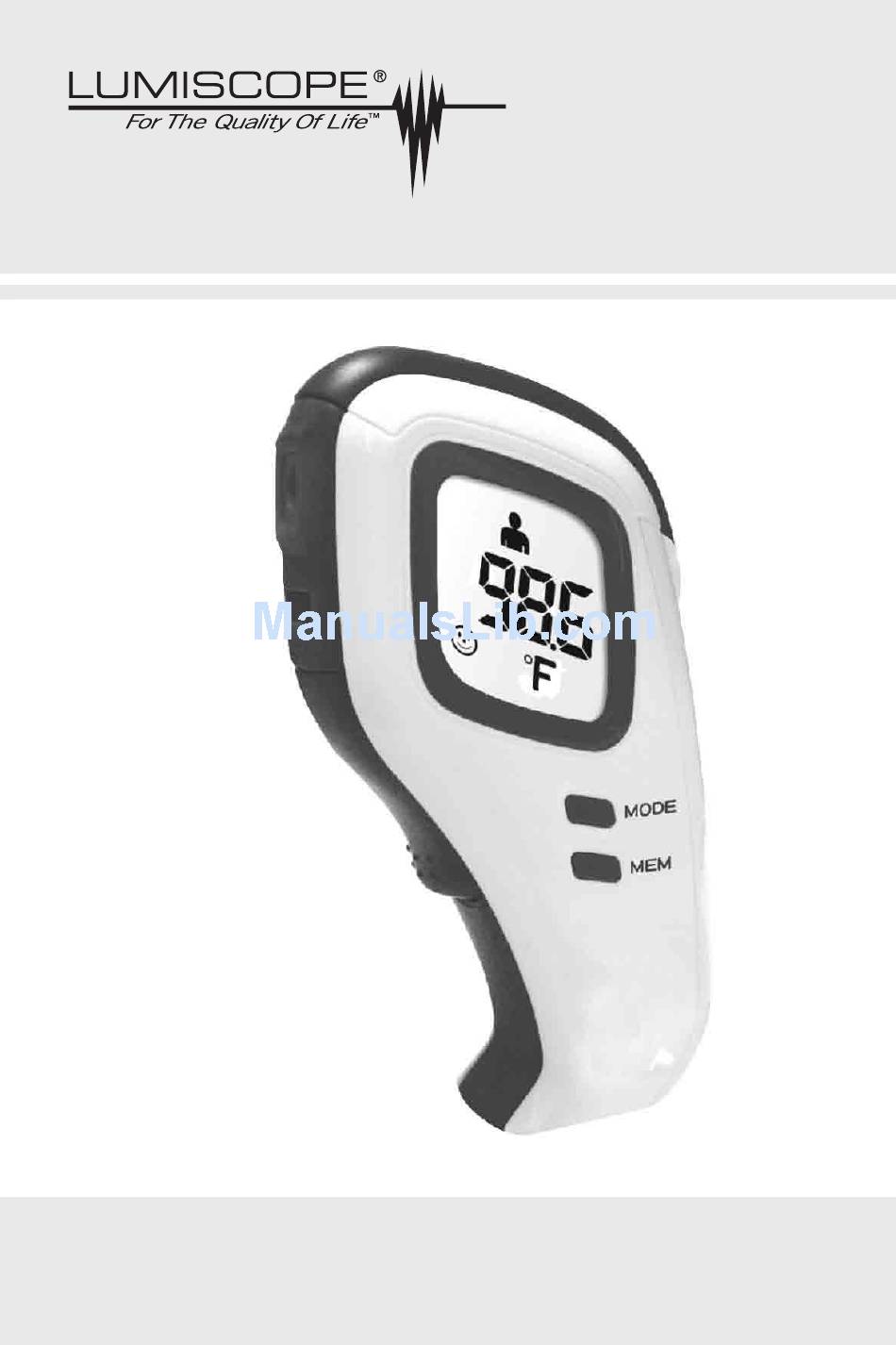

- Page 1 Non-Touch Thermometer Model 2220 Instruction Manual 2220-INS-LAB-RevB10...
-
Page 2: Table Of Contents
Before taking any medical action, please consult your physician. Packaging, warranties, products, and specifications are subject to change without notice. GF Health Products, Inc. is not responsible for typographical errors. Graham-Field and Lumiscope are registered trademarks of GF Health Products, Inc. -
Page 3: Product Overview

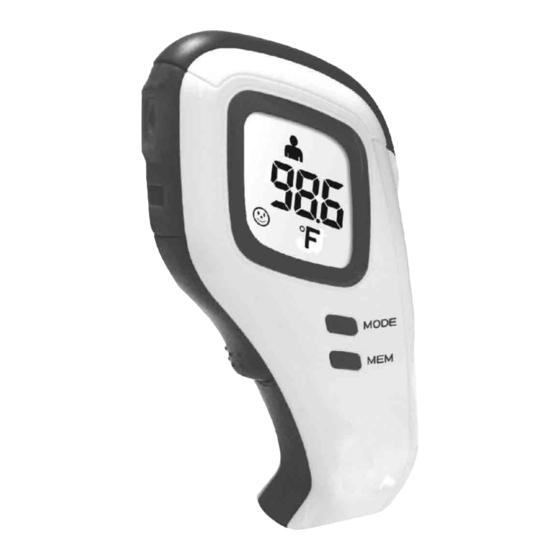

Product Overview Utilizing infrared technology, this thermometer takes tem- peratures in seconds by measuring heat generated by the surface skin of the forehead or other objects. Advantages include: Ergonomic design and convenience This is a “Non-Contact” medical thermometer. The Non- Contact design increases the ability to maintain a clean environment. -
Page 4: Product Description
Product Description Items Included: 1. Thermometer 2. 2x AAA batteries 3. Instruction manual 4. Storage bag... -
Page 5: Meanings Of The Symbols
Meanings of the Symbols Degrees of temperature Scanning sequences in progress Smiling face (indicating temperature is lower than 38°C or 100.4°F) Frowning face (indicating temperature is equal or higher than 38°C or 100.4°F) Celsius Scale Fahrenheit Scale Forehead Scan Mode Object Scan Mode Low battery warning Memory Symbol and sets of records... -
Page 6: Battery Installation
Battery Installation Low battery warning: When the “low battery warning” symbol appears on the display, it means the batteries will need to be replaced soon (see Figure 1). The thermometer still operates properly until both symbols of “Lo” and “ ”... -
Page 7: Measuring Temperature
Measuring Temperature Toggle between forehead scan mode and object scan mode by pressing, holding momentarily, and releasing the MODE button. Taking a temperature reading from the forehead: • Press the POWER button and hold it for one second to turn the device on. Release it, and the system will power up, which includes a self test. - Page 8 Measuring Temperature Taking a temperature reading from an object: • Press the POWER button to turn the device on. • Press the MODE button for one second. Ensure the unit is in Object Scan mode (this is shown on the LCD). •...
- Page 9 Measuring Temperature • While in the forehead mode, a smil- ing face “ ” will display to indicate a temperature lower than 38°C (100.4°F). If the temperature is equal to or higher than 38°C (100.4°F), you will see a frowning face “...
-
Page 10: Switching Between Celsius And Fahrenheit
Switching Between Celsius and Fahrenheit When the Non-Touch Thermometer is in “power on” status, press and hold both the MEM and MODE buttons for 3 seconds to toggle between the two measurement standards (F and C) (see Figures 12 and 13). Memory Button Functions 1. -
Page 11: Operating Precautions
Operating Precautions • Do not disassemble the thermometer. • Use the thermometer for its intended purpose only. • Do not expose the thermometer to extreme temperatures or high humidity. • Hold the device carefully when in use to avoid dropping. •... -
Page 12: Key Rules For Accurate Temperature Measurement
Key Rules for Accurate Temperature Measurement • Avoid measuring body temperature within 30 minutes after exercise, bathing, or returning from outdoors. • Allow one minute between successive measurements, as slight variations may occur if measurements are taken over too short a period of time. •... -
Page 13: Applied Standards
Applied Standards This product conforms to the provisions of the EC directive MDD (93/42/EEC). The following standards apply to design and/or manufacturing: • ASTM E 1965- 98 Standard Specification for Infrared Thermometers for Intermittent Determination of Patient Temperature • EN 980: 2003 Graphical symbols for use in the labeling of medical devices •... -
Page 14: Product Specifications
Product Specifications • Measuring Temperature Range: Human Body: 10°C ~ 50°C (50.0°F ~ 122.0°F) Object: 0°C ~ 100°C (32.0°F ~ 212.0°F) • Measuring accuracy: Human Body: ± 0.3°C (± 0.5°F) Object: ± 5% • Display resolution: 0.1°C or °F • Operation distance: 6 cm ~ 8 cm (2 "... -
Page 15: Emc Tables
EMC Tables 2220 Thermometer 2220 Thermometer 2220 Thermometer 2220 Thermometer complies with RF standards. -
Page 16: Emc Tables
EMC Tables 2220 Thermometer 2220 Power Power Power 2220 2220 Thermometer... - Page 17 EMC Tables 2220 Thermometer 2220 2220 2220 2220 2220...
- Page 18 EMC Tables 2220 2220 2220 2220...
-
Page 19: Warranty
Warranty GF Health products, Inc. (“Graham-Field”) warrants the Lumiscope 2220 Non-Touch Thermometer against manu- facturer’s defects for a period of one year. If a product is deemed to be under warranty, GF Health Products, Inc. shall provide, at its option, (1) replacement of any defective part or product or (2) a credit of the original selling price made to GF Health Products, Inc.’s initial customer. - Page 20 U.S.A. Corporate Headquarters: GF Health Products, Inc. (“Graham-Field”) 2935 Northeast Parkway Atlanta, Georgia 30360 tel: 800-347-5678, 770-368-4700 fax: 800-726-0601, 678-291-3232 www.grahamfield.com © 2010 GF Health Products, Inc. Made and Printed in China...
- Page 21 No Tocar Termómetro Modelo 2220 Manual de Instrucciones 2220-INS-LAB-RevB10...
- Page 22 Antes de tomar cualquier acción médica, consulte a su médico. Envases, garantías, productos y especificaciones están sujetas a cambios sin previo aviso. GF Health Products, Inc. no es responsable por errores tipográficos. Graham-Field y Lumiscope son marcas registradas de GF Health Products, Inc.
-
Page 23: Descripción Del Producto
Descripción del Producto Utilizando la tecnología de infrarrojos, este termómetro toma la temperatura en segundos mediante el calor de la cabeza gene- rado por la superficie de la piel de la frente o en otros objetos. Las ventajas incluyen: El diseño ergonómico y la comodidad Se trata de un “sin contacto”... -
Page 24: Panorama
Panorama Elementos incluidos: 1. Termómetro 2. 2 baterías AAA 3. Manual de instrucciones 4. Bolsa de almacenamiento... -
Page 25: Significados De Los Símbolos
Significados de los Símbolos Grados de temperatura Las secuencias de exploración en curso La cara sonriente (que indica la temperatu- ra es inferior a 38°C o 100.4°F) El ceño fruncido (que indica la temperatura es igual o superior a 38°C o 100.4°F) Escala Celsius Escala Fahrenheit Modo “frente”... -
Page 26: Instalación De Las Baterías
Instalación de las Baterías Aviso de batería baja: Cuando el “aviso de batería baja” símbolo aparece en la pan- talla, significa que las baterías deben ser reemplazados antes (vea Figura 1). El termómetro sigue funcionando correctamente hasta que los dos símbolos de “Lo” y “ ”... -
Page 27: Medición De La Temperatura
Medición de la Temperatura Alternar entre la frente y el modo de escaneo de objetos pul- sando el modo de exploración, explotación momentáneamente, y soltar el botón de modo. Tomar una medida de la temperatura de la frente: • Presione el botón de encendido y mante- nerlo durante un segundo para encender el aparato. - Page 28 Medición de la Temperatura Tomar una medida de la temperatura de un objeto: • Presione el botón de encendido para encender el aparato. • Presione el botón de modo durante un segundo. Asegúrese de que la unidad está en modo de escaneo de objetos (esto se muestra en la pantalla LCD).
- Page 29 Medición de la Temperatura • Mientras que en el modo de frente, una cara sonriente “ ” aparecerá para indicar una temperatura inferior a 38°C (100.4°F). Si la temperatura es igual o superior a 38°C (100.4°F), podrás ver una cara con el ceño fruncido “...
-
Page 30: Cambiar Entre Grados Celsius Y Fahrenheit
Cambiar entre Grados Celsius y Fahrenheit Cuando la No Tocar Termómetro está en el estado “encendido”, pulse y mantenga pulsado los dos botones de memoria y modo durante 3 segundos para alternar entre las dos normas de medición (F y C) (vea Figuras 12 y 13). Funciones de los Botones de Memoria 1. -
Page 31: Precauciones De Funcionamiento
Precauciones de Funcionamiento • No desarme el termómetro. • Use el termómetro para los fines previstos solamente. • No exponga el termómetro a temperaturas extremas o hu- medad alta. • Mantenga el aparato con cuidado cuando en uso para evitar que se caiga. -
Page 32: Reglamentos Claves De Medición Exacta De Temperatura
Reglamentos Claves de Medición Exacta de Temperatura • Evite la medición de la temperatura corporal dentro de los 30 minutos después del ejercicio, bañarse, o que regresan desde el exterior. • Permita un minuto entre mediciones sucesivas, ya que pe- queñas variaciones pueden ocurrir si se toman medidas en un período muy corto de tiempo. -
Page 33: Las Normas Aplicadas
Las Normas Aplicadas Este producto cumple con las disposiciones de la directiva de la CE MDD (93/42/CEE). Las normas siguientes se aplican al diseño y / o de fabricación: • ASTM E 1965 / 98 Especificación estándar para termómetros de infrarrojos para la determinación intermitente de Temperatura Paciente •... -
Page 34: Especificaciones Del Producto
Especificaciones del Producto • Medición de Temperatura: El cuerpo humano: 10°C ~ 50°C (50.0°F ~ 122.0°F) Objeto: 0°C ~ 100°C (32.0°F ~ 212.0°F) • Precisión de medición: El cuerpo humano: ± 0.3°C (± 0.5°F) Objeto: ± 5% • Resolución de pantalla: 0.1°C o°F •... -
Page 35: Garantía
Garantía GF Health Products, Inc. (“Graham-Field”) garantiza que el Lumiscope 2220 No Tocar Termómetro contra defectos de fabricación durante un período de un año. Si un producto se considere bajo garantía, GF Health Products, Inc. proporcio- nará, a su opción, (1) sustitución de cualquier componente o producto defectuoso o (2) un crédito por el precio de venta... - Page 36 U.S.A. Oficinas Centrales: GF Health Products, Inc. (“Graham-Field”) 2935 Northeast Parkway Atlanta, Georgia 30360 tel: 800-347-5678, 770-368-4700 fax: 800-726-0601, 678-291-3232 www.grahamfield.com © 2010 GF Health Products, Inc. Fabricado e Imprimido en China...
