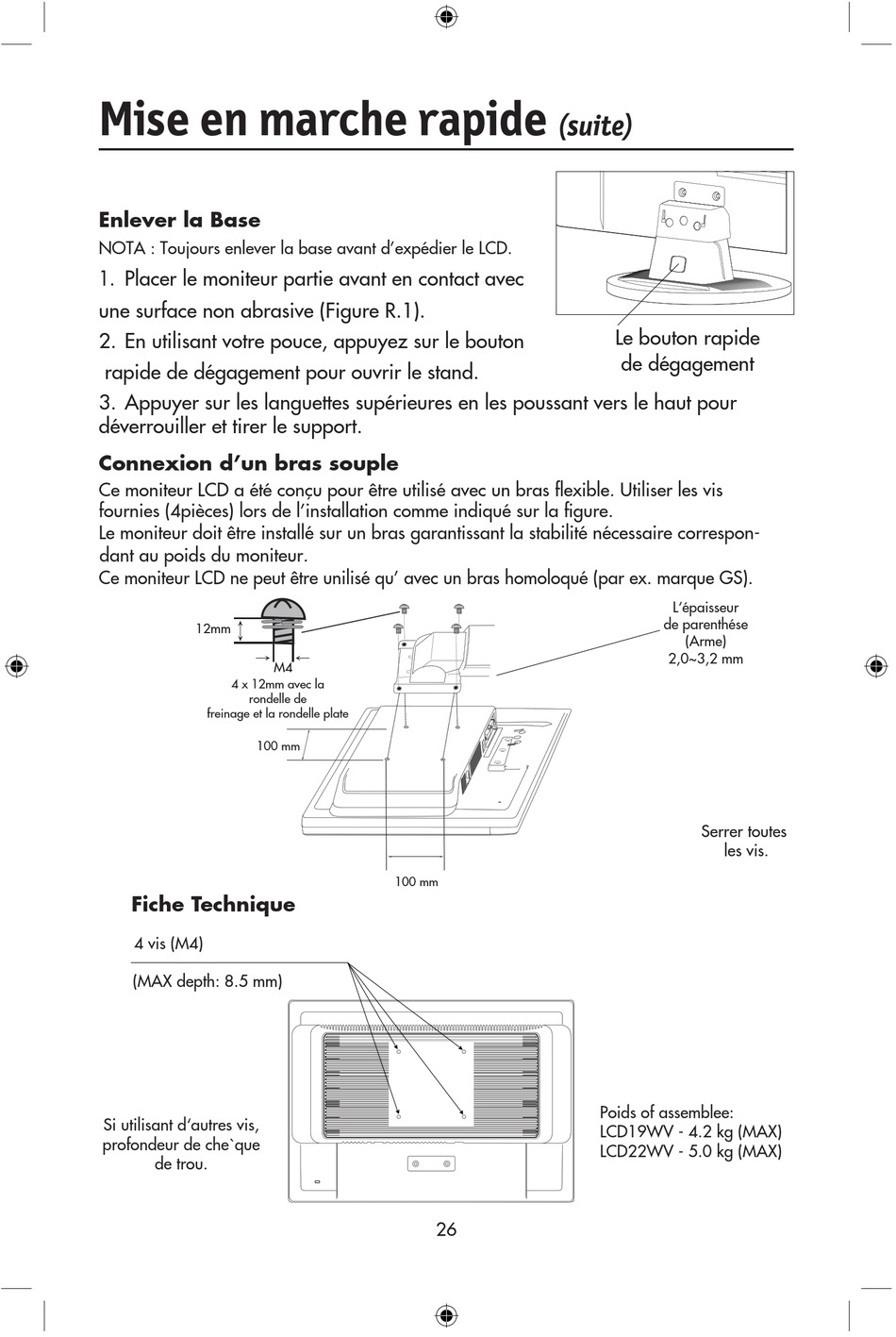

Mise en marche rapide
Enlever la Base
NOTA : Toujours enlever la base avant d'expédier le LCD.
1. Placer le moniteur partie avant en contact avec
une surface non abrasive (Figure R.1).
2. En utilisant votre pouce, appuyez sur le bouton
rapide de dégagement pour ouvrir le stand.
3. Appuyer sur les languettes supérieures en les poussant vers le haut pour
déverrouiller et tirer le support.
Connexion d'un bras souple
Ce moniteur LCD a été conçu pour être utilisé avec un bras fl exible. Utiliser les vis
fournies (4pièces) lors de l'installation comme indiqué sur la fi gure.
Le moniteur doit être installé sur un bras garantissant la stabilité nécessaire correspon-
dant au poids du moniteur.
Ce moniteur LCD ne peut être unilisé qu' avec un bras homoloqué (par ex. marque GS).
12mm
4 x 12mm with lock
4 x 12mm avec la
washer and flat washer
rondelle de
freinage et la rondelle plate
100 mm

Fiche Technique

4 vis (M4)
(MAX depth: 8.5 mm)
Si utilisant d'autres vis,
profondeur de che`que
de trou.
M4
100 mm
26
(suite)
Le bouton rapide
de dégagement
L'épaisseur
de parenthése
(Arme)
2,0~3,2 mm
Serrer toutes
les vis.
Poids of assemblee:
LCD19WV - 4.2 kg (MAX)
LCD22WV - 5.0 kg (MAX)
