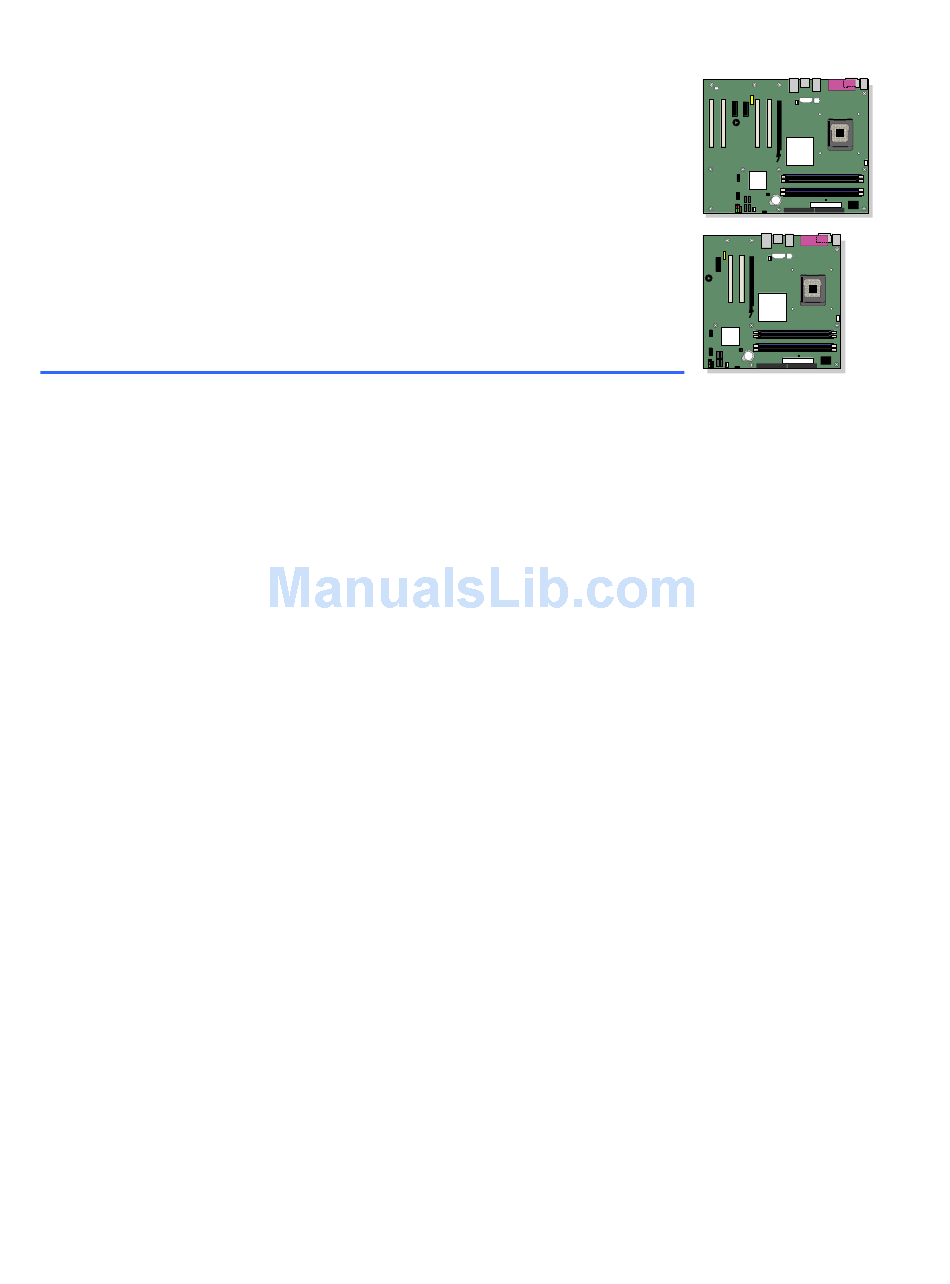

Page 1 桌面主板 ® Intel D915GEV/D915GUX/ D915GAV/D915GAG 产品指南...
Page 2 任何知识产权许可。除 Intel 在其产品的销售条款和条件中声明的责任之外，Intel 概不承担任何其它责任。并且，Intel 对 Intel 产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或其它知识产权的侵权责任等，均不作担保。Intel 产品并非设计用于医疗、救生或维生等用途。Intel 可能随时对产品规格及产品描述作出修改，恕不另行通知。桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有所差异。如客户索取，可提供最新的勘误表。在订购产品之前，请您与当地的 Intel 销售处或分销商联系，以获取最新的规格说明。本文档中提及的含有订购号的文档以及其它 Intel 文献可通过访问 Intel Corporation 的万维网站点获得，网址是： http://www.intel.com/，或致电 1-800-548-4725 查询。 Intel、Pentium 和 Celeron 是 Intel Corporation 或其子公司在美国及其它国家的注册商标。 * 其它名称和品牌分别为其相应所有者的财产。 Copyright © 2004, Intel Corporation. 版权所有。...
Page 3 前言本《产品指南》为您提供有关 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG ® 的板面布局、组件安装、BIOS Setup（设置）程序菜单和规范要求等信息。适用读者本《产品指南》旨在供合格的技术人员使用。本指南并非适用于一般读者。文档结构本《产品指南》包括以下各章内容：桌面主板功能：概述产品的功能与特性。安装和更换桌面主板组件：提供安装桌面主板组件及其它硬件组件的指导。更新 BIOS ：提供有关更新 BIOS 的指导。使用 BIOS Setup（设置）程序：介绍 BIOS Setup（设置）程序菜单和子菜单的内容。可信平台模块（可选）：提供有关设置 Trusted Platform Module（可信平台模块）的信息。桌面主板资源：提供有关连接器和桌面主板资源的信息。错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明。符合标准与规范：提供有关安全标准和 EMC 规范及产品认证等信息。体例本文档采用以下体例：警告警告表示若不按要求操作可能会导致人身伤害的情形。...
Page 4 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南术语下表列出了本产品指南中常用的一些术语及其说明。术语说明千兆字节（1,073,741,824 字节）千兆赫（十亿赫兹）千字节（1024 字节）兆字节（1,048,576 字节）兆位（1,048,576 位） Mbit 兆赫（百万赫兹）包装盒内容 • Intel 桌面主板 • I/O 防护板 • 一条 IDE 电缆 • 两条 SATA 电缆（第二条为可选） • 一条软盘驱动器电缆 • 一个 VGA 端口盖...
Page 5: Table Of Contents
安全口令........................24 机箱开启..........................25 电源管理功能......................... 25 ACPI..........................25 电源连接器 ........................25 风扇连接器 ........................25 风扇速度控制（Intel Precision Cooling Technology（Intel 精确冷却技术））..26 ® 挂起到 RAM（瞬时可用计算机技术）................26 振铃恢复........................27 USB 唤醒........................27 PS/2 键盘／鼠标唤醒 ....................27 PME# 唤醒支持 ......................27 扬声器 ........................... 28 电池...
Page 6 清除口令..........................55 背面板连接器......................... 56 更换电池..........................57 3 更新 BIOS 使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）更新 BIOS ..61 ® 使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 BIOS......62 获取 BIOS 更新文件 ..................... 62 更新 BIOS ........................62 恢复 BIOS ........................63 4 使用...
Page 7 目录 Chipset Configuration（芯片组配置）子菜单............... 80 Fan Control（风扇控制）子菜单 .................. 82 Hardware Monitoring（硬件监控）子菜单 ..............83 Security（安全）菜单......................84 Power（电源）菜单 ......................85 ACPI（高级配置与电源接口）子菜单 ................86 Boot（启动）菜单 ......................... 87 Boot Device Priority（启动设备优先级）子菜单 ............88 Hard Disk Drives（硬盘驱动器）子菜单 ..............89 Removable Devices（可拆卸设备）子菜单 ..............90 ATAPI CD-ROM Drives（ATAPI CD-ROM 驱动器）子菜单 ........91 Exit（退出）菜单........................
Page 8 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南图图 1. 桌面主板 D915GAV 和 D915GEV 组件..............14 图 2. Intel 桌面主板 D915GUX 和 D915GAG 组件 ............16 图 3. 备用电源指示灯位置 ....................27 图 4. 安装 I/O 防护板......................32 图 5. 桌面主板 D915GEV 和 D915GAV 安装螺丝孔位置...........33 图 6. 提起插座拉杆......................34 图...
Page 9 目录表 16. Main（主）菜单......................67 表 17. Advanced（高级）菜单.....................68 表 18. PCI Configuration（PCI 配置）子菜单..............69 表 19. Boot Configuration（启动配置）子菜单 ..............70 表 20. Peripheral Configuration（外围设备配置）子菜单 ............71 表 21. Drive Configuration（驱动器配置）子菜单..............73 表 22. SATA and PATA（SATA 和 PATA）子菜单 .............74 表 23. Diskette Configuration（软盘配置）子菜单...............76 表 24. Event Log Configuration（事件日志配置）子菜单 ............77 表...
Page 10 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南...
Page 11: 桌面主板功能
桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 的主要功能和 ® 特性。表 1 对本桌面主板的主要功能进行了总结。表 1. 功能摘要 • Intel 桌面主板 D915GAV/D915GEV 采用 ATX (12.00” x 9.60”) 结构形状参数 • Intel 桌面主板 D915GUX/D915GAG 采用 ATX (9.60” x 9.60”) 结构处理器支持采用 LGA775 封装的 Intel ® ® 4 处理器 Pentium 主内存...
Page 12 • 挂起到 RAM (STR) • USB、PCI、PCI Express、PS/2、LAN 和前面板唤醒硬件管理硬件监控，包括： • 用于监视风扇活动的三个风扇感测输入 • 远程二极管温度感测 • Intel ® Precision Cooling Technology（Intel 精确冷却技术）风扇速度控制，可根据处理器温度自动调节处理器风扇转速，并可根据系统温度自动调节机箱风扇转速 • 用于检测超范围值的电压感测安全（可选） Trusted Platform Module（可信平台模块）（可选）相关链接：有关 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 的更详尽信息，包括产品技术规格 (TPS)、BIOS 更新和设备驱动程序等，请访问以下 Intel 万维网站点： http://support.intel.com/support/motherboards/desktop/...
Page 13: 制造选项
桌面主板功能制造选项表 2 显示了桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 的制造选项。表 2. 制造选项选项说明 ® 82562EZ 每秒 10/100 Mbit 平台 LAN 连接 (PLC) 设备，附带 RJ-45 连接器 Intel • Marvell* 88E8050 PCI Express 千兆位以太网控制器（每秒 10/100/1000 Mbit) 千兆位 LAN 附带 RJ-45 连接器 • Marvell* 88E8050 PCI Express 千兆位以太网控制器（每秒 10/100/1000 Mbit) 千兆位...
Page 14: 桌面主板组件
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南桌面主板组件图 1 显示了桌面主板 D915GAV 和 D915GEV 主要组件的大致位置。 Line In RJ45 Channel A DIMM 0 DIMM 1 Channel B DIMM 0 DIMM 1 OM16860 图 1. 桌面主板 D915GAV 和 D915GEV 组件...
Page 15 桌面主板功能表 3. 桌面主板 D915GAV 和 D915GEV 组件标签说明前面板音频接头连接器 PCI Express x16 连接器机箱背面风扇接头连接器 1（风扇转速控制）备用电源连接器 (1x4) 12 V 处理器内核电压连接器 (2x2) 处理器插座处理器风扇接头连接器（4 针，风扇转速控制）主电源连接器 (2x12) 软盘驱动器连接器主 IDE 连接器电池机箱开启接头连接器 BIOS 配置跳线可信平台模块（可选）机箱前面风扇接头连接器（风扇转速控制）串行 ATA 连接器（4 个）电源...
Page 16: 图 2. Intel 桌面主板 D915Gux 和 D915Gag 组件
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南图 2 显示了桌面主板 D915GAV 和 D915GUX 主要组件的大致位置。 Line In RJ45 Channel A DIMM 0 DIMM 1 Channel B DIMM 0 DIMM 1 OM16861 图 2. Intel 桌面主板 D915GUX 和 D915GAG 组件...
Page 17: 表 4. 桌面主板 D915Gag 和 D915Gux 组件
桌面主板功能表 4. 桌面主板 D915GAG 和 D915GUX 组件标签说明前面板音频接头连接器 PCI Express x16 连接器机箱背面风扇接头连接器（风扇转速控制）备用电源连接器 (1x4) 12 V 处理器内核电压连接器 (2x2) 处理器插座处理器风扇接头连接器（4 针，风扇转速控制）主电源连接器 (2x12) 软盘驱动器连接器主 IDE 连接器电池机箱开启接头连接器 BIOS 配置跳线可信平台模块（可选）机箱前面风扇接头连接器（风扇转速控制）串行 ATA 连接器（4 个）...
Page 18: 处理器
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南处理器注意若未使用 ATX12V 电源系统，或未将 12 V (2x2) 处理器核心电压电源系统连接器连接到桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 上，则可能对桌面主板和／或电源系统造成损害。桌面主板 D915GEV、D915GUX、D915GAV 和 D915GAG 分别支持安装一只采用 LGA775 封装的 Intel Pentium 4 处理器。桌面主板上不包括处理器，须单独购买。处理器通过 LGA775 插座连接到 Intel 桌面主板上。有关桌面主板 D915GEV、D915GUX、D915GAV 和 D915GAG 所支持的处理器列表，请访问以下站点： http://support.intel.com/support/motherboards/desktop/ 相关链接：...
Page 19: 主内存
主内存注释为了完全符合所有适用的 Intel SDRAM 内存规范，应在本桌面主板上安装支持串行设备 ® 检测 (SPD) 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。本桌面主板支持双通道或单通道内存配置。桌面主板 D915GAV 和 D915GAG 支持表 5 定义的双通道或单通道内存配置。表 5. 桌面主板 D915GAV/D915GAG 内存配置内存速度处理器 FSB 频率 (MHz) 内存速度输出 (MHz) Pentium 4 处理器 DDR 400 Pentium 4 处理器...
Page 20: Intel ® 915G Express 芯片组
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南桌面主板 D915GEV 和 D915GUX 支持表 6 定义的双通道或单通道内存配置。表 6. 桌面主板 D915GEV/D915GUX 内存配置内存速度处理器 FSB 频率 (MHz) 内存速度输出 (MHz) Pentium 4 处理器 DDR2 533 Pentium 4 处理器 DDR2 400 桌面主板 D915GEV 和 D915GUX 支持： • 四个带有镀金触点的 240 针双数据传输速率 2 (DDR2) SDRAM 双列直插式内存模块...
Page 21: 图形子系统
桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 包括以下设备： • Intel 915G Express 芯片组 • Intel 图形媒体加速器 900 • 用于图形扩展的 PCI Express x16 连接器音频子系统桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 附带基于 Realtek Semiconductor Corporation 编码解码器的灵活 6 声道音频子系统：该音频子系统具有以下功能： • 插孔任务再分配阻抗感测功能 • S/N（信噪）比：> 90 dB（分贝） • 电源管理支持 ACPI 2.0 版（取决于驱动程序）...
Page 22: 输入／输出 (I/O) 控制器
• PCI 电源管理支持 LAN 子系统（可选）可选 LAN，与 Intel 82801FB (ICH6) 一起，提供了一个快速 PCI LAN 子系统。LAN 子系统提供以下功能： • 基本 10/100 以太网 LAN (Intel 82562EZ) 或 Marvell 10/100/1000 千兆位以太网 LAN • 支持 RJ-45 连接器并具备状态 LED 指示灯 • 可编程转接阈值 • 可配置的 EEPROM，包含 MAC 地址...
Page 23: 高速 Usb 2.0 支持
桌面主板功能表 8 描述了当桌面主板接通电源且 10/100/1000 千兆位以太网 LAN 子系统正在工作时指示灯的状态。表 8. RJ-45 10/100/1000 千兆位以太网 LAN 连接器 LED 指示灯 LED 指示灯颜色 LED 指示灯状态表示双色 LED 指示灯熄灭选择了每秒 10 Mbit 的数据速率。绿色选择了每秒 100 Mbit 的数据速率。黄色选择了每秒 1 Gbit 的数据速率。绿色...
Page 24: 扩展能力
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南扩展能力本桌面主板支持以下各项： • 桌面主板 D915GAV 和 D915GEV ⎯ 一块 PCI Express x16 附加卡 ⎯ 两块 PCI Express x1 附加卡 ⎯ 四块 PCI 附加卡 • 桌面主板 D915GAG 和 D915GUX： ⎯ 一块 PCI Express x16 附加卡 ⎯ 一块 PCI Express x1 附加卡...
Page 25: 机箱开启
⎯ USB 唤醒 ⎯ PS/2 键盘／鼠标唤醒 ⎯ PME# 唤醒支持 ACPI ACPI 允许操作系统直接控制计算机的电源管理和即插即用功能。要在桌面主板上使用 ACPI 功能，需要安装提供全面 ACPI 支持的操作系统。电源连接器本桌面主板各有三个电源连接器。有关这些电源连接器的位置，请参见第 51 页图 24 和第 52 页图 25。风扇连接器本桌面主板各有一个 4 针处理器风扇接头连接器。桌面主板 D915GAV 和 D915GEV 分别有三个机箱风扇接头连接器。桌面主板 D915GAG 和 D915GUX 分别有两个机箱风扇接头连接器。有关这些风扇接头连接器的位置，请参见第 50 页图 23。...
Page 26: 风扇速度控制（Intel Precision Cooling Technology（Intel 精确冷却技术
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南风扇速度控制（Intel ® Precision Cooling Technology（Intel 精确冷却技术）） Intel Precision Cooling Technology（Intel 精确冷却技术）可根据处理器热敏二极管的温度自动调节处理器风扇的转速，并可根据系统的温度自动调节机箱风扇的转速。此功能通过控制机箱和处理器风扇，使其以最低速度要求运转而降低系统风扇的噪音。注释在桌面主板 D915GEV 和 D915GAV 上，并非所有的机箱风扇接头连接器都是受控的。有关受控机箱风扇接头连接器的详情，请参阅第 15 页表 3。通过桌面主板 BIOS，可分别禁用处理器和机箱风扇的速度控制功能。如果处理器风扇不是自控型风扇，禁用处理器风扇速度控制功能将使风扇总以全速运行。当使用随 Intel 盒装处理器 ® 一块提供的机箱风扇散热器时，建议启用处理器风扇速度控制功能（默认 BIOS 设置）。禁用机箱风扇速度控制功能也将使机箱风扇总以全速运行。如果连接到任何受控机箱风扇接头连接器上的机箱风扇是自控型的，那么，请禁用机箱风扇速度控制功能。系统整体噪音的降低情况视系统配置和操作环境的不同而异。挂起到 RAM（瞬时可用计算机技术）...
Page 27: 振铃恢复
桌面主板功能 OM16879 图 3. 备用电源指示灯位置相关链接：有关本桌面主板备用电流要求的更详尽信息，请访问以下万维网站点并选择 Technical Documentation（技术文档）链接，参阅 TPS 说明： http://developer.intel.com/design/motherbd/ 振铃恢复 Resume on Ring（振铃恢复）的操作可归纳如下： • 从 ACPI S1 或 ACPI S3 状态恢复操作 • 只需一次呼叫，即可访问计算机 • 按与外置和内置调制解调器相似的方式检测拨入的呼叫 • 要求调制解调器的中断是非屏蔽的，以便执行正确的操作 USB 唤醒注释 USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。 USB 总线活动可将计算机从 ACPI S1 或 S3 状态唤醒。...
Page 28: 扬声器
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南扬声器本桌面主板上各安装了一只扬声器。在开机自检 (POST) 期间，您可通过此扬声器听到错误码（笛音码）提示。电池本桌面主板上的电池可在计算机关闭期间保持 CMOS RAM 中的数据，并使系统时钟继续运转。有关如何更换电池的指导，请参阅第 57 页。实时时钟本桌面主板提供日历时钟和百年日历。在计算机关机期间，由桌面主板上的电池为时钟供电。...
Page 29: 安装和更换桌面主板组件
2 安装和更换桌面主板组件本章将告诉您如何： • 安装 I/O 防护板 • 安装和拆卸桌面主板 • 安装和拆卸处理器及内存 • 安装和拆卸 PCI Express x16 卡 • 连接 IDE 和串行 ATA 电缆 • 连接内部接头连接器 • 设置具有插孔任务再分配功能的灵活 6 声道音频 • 连接风扇和电源电缆 • 连接 PCI 总线附加卡 • 设置 BIOS 配置跳线 • 清除口令...
Page 30: 安装注意事项
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南安装注意事项当您安装并测试 Intel 桌面主板时，请遵守安装说明中的所有警告和注意事项。为避免造成人身伤害，请注意： • 连接器上的尖锐引脚或插针 • 印刷电路组件上的尖锐引脚或插针 • 机箱的毛边和利角 • 高温组件（如处理器、稳压器和散热器等） • 可能引起短路的线缆破损一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意事项。安装指导注意在安装本桌面主板组件时，请按照以下指导进行操作，以符合安全标准和规范要求。阅读并遵守以下所有指导，以及随机箱和相关模块提供的说明。如果机箱说明与以下说明或相关模块的说明不一致，请与供应商的技术支持部门联系，以决定采用何种方法才能保证您的计算机符合安全标准和规范要求。如果您违反了以下指导以及由机箱和模块供应商提供的指导，必将增大危险性及违反地方法规与规章的可能性。确保符合电磁兼容性 (EMC) 规范在装配计算机之前，应确保电源系统和其它模块或外围设备（如适用）均已通过 B 类 EMC （电磁兼容性）测试，并贴有相应标志。在阅读主机机箱、电源系统及其它模块的安装指导时，请特别注意以下几点： • 产品认证证书及是否缺少此证书 •...
Page 31: 机箱和组件认证
安装和更换桌面主板组件机箱和组件认证确保机箱和特定组件，如电源系统、外围设备驱动器、缆线及电缆等，均符合所在国家或当地市场规定的规格及标准。产品上的认证商认证标志是通过相应标准认证的证明。典型的产品认证包括： • 在欧洲 CE 标志表明符合欧洲的所有相关要求。如果机箱和其它组件上没有相应的 CE 标志，则应从供应商处获得由供应商签发的符合欧洲 EMC（电磁兼容性）规章和低电压规章（如适用）的声明。此外，根据产品的功能，可能还需要获得其它标准符合声明，如符合无线电和电信终端设备 (R&TTE) 规章的声明。 • 在美国由国家认证测试实验室 (NRTL) - 如 UL、CSA 或 ETL - 签发的认证标志，表明与安全要求相符合。缆线和电缆也必须通过 UL 认证，或者针对其用途已获得认可并适合应用目的。FCC B 类徽标，用于家用或商用用途，表明符合电磁干扰 (EMI) 要求。 • 在加拿大诸如 CSA 或 cUL 的国家许可认证标志表明与安全要求相符合。在本产品指南开始处显示的加拿大工业部声明表明本产品符合加拿大...
Page 32: 仅用于设计计划内的应用领域
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南仅用于设计计划内的应用领域所有 Intel 桌面主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、学校、计算机房或类似场所的个人计算机中。本产品在其它应用领域或应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，尚待进一步鉴定。相关链接有关符合规范及标准的详情，请参阅第 107 页附录 B。安装 I/O 防护板随本桌面主板各提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的传播，保护内部组件不受灰尘和异物侵害，并可促使机箱内的气流保持畅通。在向机箱中安装桌面主板之前，应先安装 I/O 防护板。如图 4 所示，将防护板放入机箱。推压防护板，使其紧固到位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取尺寸合适的防护板。 OM16853 图 4. 安装 I/O 防护板...
Page 33: 安装和拆卸桌面主板
安装和更换桌面主板组件安装和拆卸桌面主板警告以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。注释有关标准和规范要求，请参阅附录 B。有关安装和拆卸桌面主板的说明，请参阅机箱手册。图 5 显示了桌面主板 D915GAV 和 D915GEV 上十个安装孔的位置。桌面主板 D915GAG 和 D916GUX 分别有八个安装孔。 OM16893 图 5. 桌面主板 D915GEV 和 D915GAV 安装螺丝孔位置...
Page 34: 安装和拆卸处理器
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南安装和拆卸处理器以下向您介绍如何将处理器安装到桌面主板上。安装处理器注意在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源；备用电源 LED 指示灯不应亮起（参见第 27 页图 3）。否则，可能会损坏处理器和桌面主板。要安装处理器，请按以下说明操作： 1. 请遵守第 29 页“开始之前”中的注意事项。 2. 按下插座拉杆并使其离开插座，打开插座拉杆（参见图 6 中的 A 和 B）。图 6. 提起插座拉杆 3. 提起压板。切勿触及插座触点（参见图 7 中的 C 和 D）。图 7. 提起压板（切勿触及插座触点）...
Page 35 安装和更换桌面主板组件 4. 从压板上取下插座的塑料保护罩。请不要将插座保护罩丢弃。每当从插座中拆除处理器后，总要把插座保护罩重新盖好（参见图 8 中的 E）。图 8. 拆卸插座保护罩 5. 从处理器保护罩中取出处理器。只准握持处理器的边缘部位，小心不要触及处理器的底部。请不要将处理器保护罩丢弃。每当从插座上拆除处理器后，总要把处理器放回包装中（参见图 9）。图 9. 从处理器保护罩中取出处理器（切勿触及）...
Page 36: 安装处理器风扇散热器
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 6. 用拇指和食指握住处理器，握持方位如图 10 所示。确保手指对准插座上的切口（参见图 10 中的 F）。使凹口（参见图 10 中的 G）与插座对齐（参见图 10 中的 H）。垂直向下降低处理器，切勿使处理器在插座上倾斜或滑动。图 10. 安装处理器 7. 向下按压压板（参见图 11 中的 I），使其关闭，然后扳回并扣紧插座拉杆（参见图 11 中的 J）。图 11. 关闭压板安装处理器风扇散热器随桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 提供了一个集成的处理器风扇散热器固定架 (RM)。有关如何将处理器风扇散热器连接到集成处理器风扇散热器固定架上的...
Page 37: 连接处理器风扇散热器电缆
安装和更换桌面主板组件连接处理器风扇散热器电缆将处理器风扇散热器电缆连接到 4 针处理器风扇连接器上（参见图 12）。 OM16894 图 12. 将处理器风扇散热器电缆连接到处理器风扇连接器上拆卸处理器有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册，或访问以下 Intel 万维网站点： http://support.intel.com/support/processors/pentium4/intnotes478.htm...
Page 38: 安装和拆卸内存
(SPD) 数据结构的 DIMM 内存模块。有关 PC 串行设备检测规格的详情，请访问以下万维网站点： http://www.intel.com/technology/memory/pcsdram/spec/ 在桌面主板 D915GAV 和 D915GAG 上分别具备四个 184 针 DDR DIMM 内存模块插座，在通道 A 和通道 B 上各分别标示为 DIMM0（蓝色）和 DIMM1（黑色）。在桌面主板 D915GEV 和 D915GUX 上分别具备四个 240 针 DDR2 DIMM 内存模块插座，在通道 A 和通道 B 上各分别标示为 DIMM0（蓝色）和 DIMM1（黑色）。...
Page 39 安装和更换桌面主板组件如果要使用更多条内存，则将另两个成对匹配的 DIMM 分别安装到通道 A 和通道 B 的 DIMM 1（黑色）插座内（参见图 14）。通道 A DIMM 0 256 MB、400 MHz DIMM 1 512 MB、400 MHz 通道 B DIMM 0 256 MB、400 MHz DIMM 1 512 MB、400 MHz 图 14. 双通道配置示例 2 三条 DIMM 将速度和容量都匹配的一对...
Page 40: 安装 Dimm
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南安装 DIMM 注意在安装 PCI Express 视频卡之前，请先将内存安装到 DIMM 插座上，以避免内存固定架妨碍您的操作。确保您手中的 DIMM 具有正确的速度和容量，将如图 16 所示的 DIMM 安装到正确匹配的 DIMM 插座上。 DDR2 OM16847 图 16. 匹配正确的 DIMM...
Page 41 安装和更换桌面主板组件 1. 请遵守第 29 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。 3. 拆下计算机箱盖，找到 DIMM 插座（参见图 17）。 Channel A DIMM 0 DIMM 1 Channel B DIMM 0 DIMM 1 OM16895 图 17. 安装 DIMM 4. 若 PCI Express 视频卡妨碍您打开和关闭 DIMM 卡固销子，请将该卡卸下。 5. 确保 DIMM 插座两端的卡固销子向外推移到张开状态。 6.
Page 42: 拆卸 Dimm
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南拆卸 DIMM 要拆卸 D IMM 内存模块，请按以下步骤操作： 1. 请遵守第 29 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。 3. 从计算机上拔下交流电源电缆。 4. 拆下计算机箱盖。 5. 如果 PCI Express 视频卡妨碍您打开和关闭 DIMM 卡固销子，请将该卡卸下。 6. 轻轻地将 DIMM 插座两端的卡固销子向外推，使其张开。DIMM 会从插座中弹出。 7. 用手握住 DIMM 的边缘，将其从插座中取出，并放入防静电袋中。 8. 若在拆卸 DIMM 前拆卸了 PCI Express 卡，重新将此卡安装到位。...
Page 43: 安装和拆卸 Pci Express X16 卡
安装和更换桌面主板组件安装和拆卸 PCI Express x16 卡注意当向本桌面母主板上安装任何 PCI Express x16 卡时，应首先确保 PCI Express x16 卡已完全插入 PCI Express x16 连接器，然后才可打开系统电源。如果卡未完全插入 PCI Express 连接器，则可能导致在 PCI Express 连接器的插针之间出现短路。视电源系统的过流保护功能而定，也可能损坏桌面主板上的某些组件和／或跟踪部件。安装 PCI Express x16 卡 1. 请遵守第 29 页“开始之前”中的注意事项。 2. 将卡放入 PCI Express x16 连接器，向下推压卡的边缘，直到它完全卡入 PCI Express x16 连接器，使卡的固定槽口完全与围绕固定架...
Page 44: 连接 Ide 电缆
磁盘驱动器与另一个使用其它 IDE 传输协议的磁盘驱动器连接在同一条电缆上，则两个驱动器之间的最快传输速率只能为其中速度较慢驱动器的传输速率。注释在已连接 ATAPI 主设备的同一条 IDE 电缆上，请不要连接另一个 ATA 设备作为从设备。例如，在连接 ATAPI CD-ROM 驱动器的电缆上，不要再连接一个 ATA 硬盘驱动器作为从盘。为确保电缆正常工作： • 请遵守第 29 页“开始之前”中的注意事项。 • 将电缆带有单连接器的一端连接到 Intel 桌面主板上（参见图 19 中的 A）。 • 将电缆带有相邻双连接器的一端连接到驱动器上（参见图 19 中的 B）。 OM16883 图 19. 连接 IDE 电缆...
Page 45: 连接串行 Ata (Sata) 电缆
安装和更换桌面主板组件连接串行 ATA (SATA) 电缆此 SATA 电缆（4 芯）支持串行 ATA 协议，并可将一个驱动器连接到桌面主板上。此电缆的任何一端都可连接到 SATA 驱动器或桌面主板的连接器上。要使电缆正常工作： 1. 请遵守第 29 页“开始之前”中的注意事项。 2. 将电缆的任何一端连接到桌面主板的连接器上（参见图 20 中的 A）。 3. 将电缆的另一端连接到驱动器上（参见图 20 中的 B）。 OM16897 图 20. 连接串行 ATA 电缆...
Page 46: 连接内部接头连接器
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南连接内部接头连接器在连接内部接头连接器电缆之前，请先阅读并遵守第 29 页“开始之前”中的注意事项。图 21 显示了各内部接头连接器的位置。 Port1L Port1R Presence# Port2R Sense1_Ret Sense_Send Key (no pin) Port2L Sense2_Ret USB A USB B Power (+5V) Power (+5V) Ground Ground Key (no pin) No Connection Reset Power LED...
Page 47: 安装前面板音频连接器
安装和更换桌面主板组件安装前面板音频连接器图 21 中的 E（第 46 页）显示了黄色前面板音频接头连接器的位置。表 9 显示了前面板音频接头连接器的引脚分配。表 9. 前面板音频接头连接器信号名称引脚信号名称引脚信号名称 Port1L Port1R Presence# Port2R Sense1 Ret Sense Send Key（无引脚） Port2L Sense2 Ret 要将电缆从前面板音频连接器连接到前面板音频接头连接器上，请按以下步骤操作： 1. 请遵守第 29 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。 3. 拆下箱盖。 4. 找到黄色前面板音频接头连接器的位置。从接头连接器上取下两个跳线，以禁用背面板音频连接器。...
Page 48: 连接 Usb 2.0 接头连接器
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南连接 USB 2.0 接头连接器在连接 USB 2.0 接头连接器之前，请先阅读并遵守第 29 页“开始之前”中的注意事项。有关黑色 USB 2.0 接头连接器的位置，请参见第 46 页图 21 中的 D。表 10 显示了 USB 2.0 接头连接器的引脚分配。表 10. USB 2.0 接头连接器信号名称 USB 端口 A USB 端口 B 引脚...
Page 49: 设置具备插孔任务重新分配功能的灵活 6 声道音频
安装和更换桌面主板组件设置具备插孔任务重新分配功能的灵活 6 声道音频从 Intel Express Installer（Intel 快速安装程序）光盘上安装好 Realtek 音频驱动程序之后， ® 便可以启用多声道音效功能。 OM15694 项目说明后方左／右音频输出或音频线路输入前方左／右音频输出音频中心／LFE（超低音扩音器）或话筒输入图 22. 灵活 6 声道音频系统背面板音频连接器多声道模拟音频将两只扬声器连接到前方左／右音频输出接口 (B) 上，并将另外两只扬声器连接到后方左／右音频输出接口 (A) 上，以获得 4 声道和 6 声道音频配置。对于 6 声道音频配置，还需要将额外的两只扬声器连接到中央 LFE 输出 (C) 上。...
Page 50: 连接风扇和电源电缆
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南连接风扇和电源电缆连接风扇电缆图 23 显示了风扇接头连接器的位置。将处理器风扇散热器电缆连接到桌面主板上的 4 针处理器风扇接头连接器上。将机箱风扇电缆连接到 3 针风扇接头连接器上。 OM16857 图 23. 风扇接头连接器位置...
Page 51: 连接电源电缆
安装和更换桌面主板组件连接电源电缆注意若未使用 ATX12V 电源系统，或未将 12 V (2x2) 处理器核心电压电源系统连接器连接到桌面主板上，则可能对桌面主板和／或电源系统造成损害。连接 2x10 电源系统电缆位于桌面主板上的 2x12 主电源连接器向后兼容采用 2x10 电源连接方式的 ATX12V 电源系统。当采用功能消耗最高可达 75 瓦的 PCI Express 视频卡时，建议为采用 2x10 连接方式的 ATX12V 电源系统采用 1x4 电源连接方式。图 23 显示了电源连接器位置。 2X10 OM16854 图 24. 连接 2x10 电源系统电缆 1.
Page 52 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南连接 2x12 电源系统电缆如果您拥有 2x12 电源系统，请按以下指导操作。图 25 显示了电源连接器位置。 2X12 OM16855 图 25. 连接 2x12 电源系统电缆 1. 请遵守第 29 页“开始之前”中的注意事项。 2. 将 12 V 处理器核心电压电源系统电缆连接到 2x2 连接器上。 3. 将主电源系统电缆连接到 2x12 连接器上。...
Page 53: Pci 总线附加卡连接器
安装和更换桌面主板组件 PCI 总线附加卡连接器图 26 显示了桌面主板 D915GAV 和 D915GEV 上 PCI 总线附加卡连接器、PCI Express x16 和 PCI Express x1 附加卡连接器以及外围设备接口连接器的位置。桌面主板 D915GUX 和 D915GAG 有 PCI 总线附加卡连接器两个、PCI Express x16 和 PCI Express x1 附加卡连接器各一个以及外围设备接口连接器若干个。 OM16902 项目说明 PCI 总线附加卡连接器 4 PCI 总线附加卡连接器 3 PCI Express x1 连接器...
Page 54: 设置 Bios 配置跳线块
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南设置 BIOS 配置跳线块注意更改跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于通电状态下调整跳线，可能导致计算机运行不稳定。图 27 显示了本桌面主板上 BIOS 配置跳线的位置。 OM16898 图 27. BIOS 配置跳线块位置此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对桌面主板的所有配置进行设置。表 12 列出了 Setup（设置）程序各种模式下的跳线设置。表 12. BIOS Setup（设置）程序各种模式的跳线设置跳线设置模式说明正常（默认）(1-2) BIOS 使用当前配置信息和口令来启动系统。配置 (2-3) 开机自检...
Page 55: 清除口令
安装和更换桌面主板组件清除口令以下步骤假定桌面主板已安装到计算机中，而且配置跳线块已设置为正常模式。 1. 请遵守第 29 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源（墙壁电源插座或电源适配器）断开。 3. 拆下计算机箱盖。 4. 在桌面主板上找到配置跳线块（参见图 27）。 5. 如下图所示，让跳线接通 2-3 号针。 6. 重新盖好计算机箱盖，连接计算机电源电缆并启动计算机。 7. 计算机开始执行 Setup（设置）程序。设置程序显示 Maintenance（维护）菜单。 8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，Setup（设置）程序会显示一个弹出式屏幕，要求您确认清除口令。选择 Yes（是）并按 <Enter> 键。 Setup（设置）程序再次显示 Maintenance（维护）菜单。 9. 按 <F10> 键保存当前值并退出 Setup（设置）程序。 10.
Page 56: 背面板连接器
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南背面板连接器注释位于背面板上的线路输出连接器仅设计用于为耳机或扩音扬声器供电。如果将无源（无扩音）扬声器连接到此输出口上，可能会引起音质不佳。图 28 显示了背面板连接器的位置。 Line In RJ45 OM16900 图 28. 背面板连接器...
Page 57: 更换电池
安装和更换桌面主板组件更换电池实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。从计算机上拔下电源电缆后，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长电池的工作时间。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 ± 13 分钟。当电压低于某一特定值时，CMOS RAM 中存储的 BIOS 设置值（如日期和时间等）可能会不准确。更换电池时，应使用同类型的新电池。第 60 页图 29 显示了该电池的位置。注意如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的环保规章要求处理废旧电池。 CAUTION Risk of explosion if the battery is replaced with an incorrect type. Batteries should be recycled where possible.
Page 58 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 AVVERTIMENTO Esiste il pericolo di un esplosione se la pila non viene sostituita in modo corretto. Utilizzare solo pile uguali o di tipo equivalente a quelle consigliate dal produttore. Per disfarsi delle pile usate, seguire le istruzioni del produttore.
Page 59 安装和更换桌面主板组件 AWAS Risiko letupan wujud jika bateri digantikan dengan jenis yang tidak betul. Bateri sepatutnya dikitar semula jika boleh. Pelupusan bateri terpakai mestilah mematuhi peraturan alam sekitar tempatan. OSTRZEŻENIE Istnieje niebezpieczeństwo wybuchu w przypadku zastosowania niewłaściwego typu baterii. Zużyte baterie należy w miarę możliwości utylizować zgodnie z odpowiednimi przepisami ochrony środowiska.
Page 60 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 UYARI Yanlış türde pil takıldığında patlama riski vardır. Piller mümkün olduğunda geri dönüştürülmelidir. Kullanılmış piller, yerel çevre yasalarına uygun olarak atılmalıdır. OСТОРОГА Використовуйте батареї правильного типу, інакше існуватиме ризик вибуху. Якщо можливо, використані батареї слід утилізувати. Утилізація використаних батарей...
Page 61: 更新 Bios
Iflash Memory Update Utility（Iflash 内存更新实用程序）来更新 BIOS，以及一旦更新失败时如何恢复 BIOS。使用 Intel Express BIOS Update Utility（Intel 快速 ® BIOS 更新实用程序）更新 BIOS 使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）可在 Windows 环境下更新系统 BIOS。BIOS 文件包含在自动更新实用程序中，该实用程序也包含 Intel Flash ® Memory Update Utility（Intel 快闪内存更新实用程序）功能，使用非常简便，且配有基于 Windows 的安装向导。...
Page 62: 使用 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 Bios
通过 BIOS 更新文件可将 BIOS 更新到新的版本。BIOS 更新文件是一个自解压的压缩文件，其中包含更新 BIOS 所需的所有文件。BIOS 更新文件包括： • 新的 BIOS 文件 • BIOS 恢复文件 • Intel Flash Memory Update Utility（Intel 快闪内存更新实用程序）您可从计算机供应商处获得 BIOS 更新文件，也可访问以下 Intel 万维网站点并导航到桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 页面进行下载： http://support.intel.com/support/motherboards/desktop 导航至 D915GEV/D915GUX/D915GAV/D915GAG 页面，单击 “[ ” view Latest BIOS updates ，并选择...
Page 63: 恢复 Bios
更新 BIOS 恢复 BIOS 一般而言，在更新 BIOS 过程中很少会发生中断。但是，若一旦出现中断，则可能损坏 BIOS。如果更新失败，请按以下步骤恢复 BIOS。以下步骤使用 Setup（设置）程序的恢复模式。有关设置程序模式的更多详情，请参阅第 54 页。注释由于启动块程序区内只有很少的程序码，所以无法支持视频显示。在此过程中，屏幕上将看不到任何显示。您需要通过倾听扬声器并观察软盘驱动器 LED 指示灯来监视此过程。 1. 关闭计算机电源，断开计算机电源电缆，并断开所有外部连接的外围设备。 2. 拆下计算机箱盖，在桌面主板上找到配置跳线块（参见图 27）。 3. 如下图所示，取下所有跳线连接，将 Setup（设置）程序设为恢复模式。 4. 将 BIOS 更新启动软盘插入驱动器 A。 5. 盖好计算机箱盖，连接好电源电缆并打开计算机电源以启动计算机。恢复过程需要几分钟时间。 6. 倾听扬声器： • 通电后，驱动器 A 即开始有活动迹象。大约一分钟后，会听到两声笛音且驱动器 A 暂时停止活动，这表明已成功恢复...
Page 64 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南...
Page 65: 使用 Bios Setup（设置）程序
表 13. BIOS Setup（设置）程序菜单栏 Maintenance Main Advanced Security Power Boot Exit 清除口令、启动完为硬件组配置基于芯片设置口令和配置电源管选择不同的保存或放弃对整性服务 (BIS)* 证件分配资组的高级功能安全功能理功能启动选项和设置程序选项书和配置扩展内存源电源系统控的更改设置制项 * 有关 BIS 的详情，请访问以下 Intel 万维网站点： http://developer.intel.com/design/security/index1.htm...
Page 66: Maintenance（维护）菜单
• Cancel（取消）所有键。 • Enabled (default) Default Frequency Ratio （默认频比）（启用，默认） • Disabled（禁用）无选项显示处理器的步进特征。 CPU Stepping Signature （CPU 步进特征）无选项显示处理器的微代码更新修订版。 CPU Microcode Update Revision （CPU 微代码更新修订版）无选项显示处理器的总线倍频。 Ratio Actual Value （倍频实际值） * 有关 BIS 的详情，请访问以下 Intel 万维网站点： http://developer.intel.com/design/security/index1.htm...
Page 67: Main（主）菜单
使用 BIOS Setup（设置）程序 Main（主）菜单 Main Advanced Security Power Boot Exit BIOS Version EV91510A.86A.xxxx.xxx Processor Type Intel(R) Pentium(R) 4 Hyper-Threading Technology [Enabled] Processor Speed X.XX GHz System Bus Speed XXX MHz System Memory Speed XXX MHz L2 Cache RAM XXX KB...
Page 68: Advanced（高级）菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Advanced（高级）菜单 Main Advanced Security Power Boot Exit Setup Warning: Setting items on this screen to incorrect values may cause your system to malfunction! PCI Configuration Boot Configuration Peripheral Configuration Drive Configuration Diskette Configuration Event Log Configuration ←...
Page 69: Pci Configuration（Pci 配置）子菜单
使用 BIOS Setup（设置）程序 PCI Configuration（PCI 配置）子菜单 Main Advanced Security Power Boot Exit PCI Configuration PCI Slot 1 IRQ Priority [Auto] PCI Slot 2 IRQ Priority PCI Slot 3 IRQ Priority PCI Slot 4 IRQ Priority ← → Select Screen ↑ ↓ Select Item Enter Select...
Page 70: Boot Configuration（启动配置）子菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Boot Configuration（启动配置）子菜单 Main Advanced Security Power Boot Exit Boot Configuration Plug & Play O/S [No] Numlock [On] Max CPUID Value Limit: [Disabled] ← → Select Screen ↑ ↓ Select Item Enter Select Sub-Menu General Help Setup Defaults...
Page 71: Peripheral Configuration（外围设备配置）子菜单
使用 BIOS Setup（设置）程序 Peripheral Configuration（外围设备配置）子菜单 Main Advanced Security Power Boot Exit Peripheral Configuration Serial Port A [Auto] Parallel Port [Auto] Audio [Enabled] Onboard LAN [Enabled] Trusted Platform Module [Enabled] ← → Select Screen ↑ ↓ Select Item Enter Select Sub-Menu General Help Setup Defaults Save and Exit...
Page 72 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南表 20. Peripheral Configuration（外围设备配置）子菜单（续）功能选项说明 • Output Only 选择并行端口的模式。如果禁用了并行端口，则此项 Mode（模式）（仅输出）不可用。 • Bi-directional Output Only（仅输出）工作于 AT* 兼容模式。 (default) Bi-directional（双向）工作于 PS/2 兼容模式。（双向，默认） EPP 是扩展并行端口模式，一种高速双向模式。 • EPP ECP 是增强性能端口模式，一种高速双向模式。 • ECP • 378 (default) 如果并行端口设置为...
Page 73: Drive Configuration（驱动器配置）子菜单
使用 BIOS Setup（设置）程序 Drive Configuration（驱动器配置）子菜单 Main Advanced Security Power Boot Exit Drive Configuration ATA/IDE Configuration [Enhanced] Legacy IDE Channels [PATA Pri and Sec] PCI IDE Bus Master [Enabled] Hard Disk Pre-Delay [Disabled] [SATA Port-0 : xxxxxxx] [SATA Port-1 : Not Detected] [SATA Port-2 : xxxxxxx] [SATA Port-3 :...
Page 74: Sata And Pata（Sata 和 Pata）子菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 SATA and PATA（SATA 和 PATA）子菜单 Main Advanced Security Power Boot Exit [SATA Port-0 Xxxxxxxxx Type [Auto] Maximum Capacity [Auto] Configuration Options Selected By BIOS LBA Mode : [Supported] Block Mode : 16 Sectors PIO Mode : Mode 4 ←...
Page 75 使用 BIOS Setup（设置）程序表 22. SATA and PATA（SATA 和 PATA）子菜单（续）功能选项说明 • Auto (default) 指定驱动器的 Ultra DMA 模式。 DMA Mode （DMA 模式）（自动，默认） • SWDMA 0 • SWDMA 1 • SWDMA 2 • MWDMA 0 • MWDMA 1 •...
Page 76: Diskette Configuration（软盘配置）子菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Diskette Configuration（软盘配置）子菜单 Main Advanced Security Power Boot Exit Diskette Configuration Diskette Controller [Enabled] Floppy A [1.44/1.25MB 3½"] Diskette Write Protect [Disabled] ← → Select Screen ↑ ↓ Select Item Enter Select Sub-Menu General Help Setup Defaults...
Page 77: Event Log Configuration（事件日志配置）子菜单
使用 BIOS Setup（设置）程序 Event Log Configuration（事件日志配置）子菜单 Main Advanced Security Power Boot Exit Event Log Configuration Event Log [Space Available] View Event Log Clear Event Log Event Logging [Enabled] ← → Mark Events As Read Select Screen ↑ ↓ Select Item Enter Select Sub-Menu...
Page 78: Video Configuration（视频配置）子菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Video Configuration（视频配置）子菜单 Main Advanced Security Power Boot Exit Video Configuration Primary Video Adapter [Auto] Frame Buffer Size [ 8MB] IGD Aperture Size [256MB] Secondary Video Adapter [Auto] ← → Select Screen ↑ ↓ Select Item Enter...
Page 79: Usb Configuration（Usb 配置）子菜单
使用 BIOS Setup（设置）程序 USB Configuration（USB 配置）子菜单 Main Advanced Security Power Boot Exit USB Configuration High-Speed USB [Enabled] Legacy USB Support [Enabled] USB 2.0 Legacy Support [Full-Speed] ← → Select Screen ↑ ↓ Select Item Enter Select Sub-Menu General Help Setup Defaults Save and Exit Exit 表...
Page 80: Chipset Configuration（芯片组配置）子菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Chipset Configuration（芯片组配置）子菜单 Main Advanced Security Power Boot Exit Chipset Configuration Setup Warning: Setting items on this screen to incorrect values may cause your system to malfunction! ISA Enable Bit [Enabled] PCI Latency Timer [32] IOAPIC Enable...
Page 81 使用 BIOS Setup（设置）程序表 27. Chipset Configuration（芯片组配置）子菜单（续）功能选项说明 • Auto (default) 允许优先使用检测到的内存频率值。 SDRAM Frequency （SDRAM 频率）（自动，默认） • 266 MHz • 333 MHz • 400 MHz • Auto (default) SDRAM Timing Control Auto（自动）允许根据检测到的内存对定时设置（SDRAM 定时控制）（自动，默认）编程控制。 • Manual – Aggressive Manual –...
Page 82: Fan Control（风扇控制）子菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Fan Control（风扇控制）子菜单 Main Advanced Security Power Boot Exit Fan Control Configuration Note: The new settings will not take effect until the system is completely shut down. ← → Fan Control [Enabled] Select Screen ↑ ↓ Lowest Fan Speed...
Page 83: Hardware Monitoring（硬件监控）子菜单
使用 BIOS Setup（设置）程序 Hardware Monitoring（硬件监控）子菜单 Main Advanced Security Power Boot Exit Hardware Monitoring Note: These measurements are approximate and should not be used for validation purposes. Processor Zone Temperature C/111 System Zone 1 Temperature C/98 System Zone 2 Temperature C/95 Processor Fan Speed 2394 RPM Rear Fan Speed...
Page 84: Security（安全）菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Security（安全）菜单 Main Advanced Security Power Boot Exit Supervisor Password : Not Installed User Password Not Installed Set Supervisor Password Set User Password Chassis Intrusion [Disabled] ← → Select Screen ↑ ↓ Select Item Enter Select Sub-Menu...
Page 85: Power（电源）菜单
使用 BIOS Setup（设置）程序 Power（电源）菜单 Main Advanced Security Power Boot Exit ACPI After Power Failure [Last State] The options below are not related to ACPI and may be ignored when shutting down using an ACPI OS. Wake on PCI PME [Stay Off] ←...
Page 86: Acpi（高级配置与电源接口）子菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 ACPI（高级配置与电源接口）子菜单 Main Advanced Security Power Boot Exit Advanced Configuration and Power Interface S1 is the safest mode but consumes more power. S3 consumes low power but ACPI Suspend State [S1 State] drivers may not support this...
Page 87: Boot（启动）菜单
使用 BIOS Setup（设置）程序 Boot（启动）菜单 Main Advanced Security Power Boot Exit Silent BOOT [Enabled] Intel ® Rapid BIOS Boot [Enabled] Scan User Flash Area [Enabled] PXE Boot to LAN [Disabled] USB Boot [Enabled] Boot Device Priority Hard Disk Drives Removable Devices ATAPI CD-ROM Drives ←...
Page 88: Boot Device Priority（启动设备优先级）子菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Boot Device Priority（启动设备优先级）子菜单 Main Advanced Security Power Boot Exit Specifies the boot sequence from the available devices. Boot Device FLOPPY DRIVE] Boot Device [xxxxxxxxxxx] Boot Device [xxxxxxxxxxx] A device enclosed in parenthesis has been disabled in the corresponding type menu.
Page 89: Hard Disk Drives（硬盘驱动器）子菜单
使用 BIOS Setup（设置）程序 Hard Disk Drives（硬盘驱动器）子菜单 Main Advanced Security Power Boot Exit Specifies the boot sequence from the available devices. Drive [xxxxxxxxxxxxx] Select the boot device with Drive [xxxxxxxxxxxxx] UpArrow or DownArrow key. Drive [xxxxxxxxxxxxx] Press Enter to set the Drive [xxxxxxxxxxxxx] selections as the intended...
Page 90: Removable Devices（可拆卸设备）子菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Removable Devices（可拆卸设备）子菜单 Main Advanced Security Power Boot Exit Specifies the boot sequence from the available devices. Drive FLOPPY DRIVE] Select the boot device with UpArrow or DownArrow key. Press Enter to set the selections as the intended boot device.
Page 91: Atapi Cd-Rom Drives（Atapi Cd-Rom 驱动器）子菜单
使用 BIOS Setup（设置）程序 ATAPI CD-ROM Drives（ATAPI CD-ROM 驱动器）子菜单 Main Advanced Security Power Boot Exit Specifies the boot sequence from the available devices. 1st Drive [xxxxxxx] Select the boot device with Drive [xxxxxxx] UpArrow or DownArrow key. Press Enter to set the selections as the intended boot device.
Page 92: Exit（退出）菜单
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南 Exit（退出）菜单 Main Advanced Security Power Boot Exit Exit Saving Changes Exit Discarding Changes Load Optimal Defaults Load Custom Defaults Save Custom Defaults Discard Changes ← → Select Screen ↑ ↓ Select Item Enter Select Sub-Menu General Help...
Page 93: 可信平台模块（可选
可选的可信平台模块 (Trusted Platform Module, TPM) 是本桌面主板上专门设计用于增强平台安全性的一个组件；可通过为关键操作和其它安全关键的任务提供受保护的空间，使系统的安全性超越当今软件的功能范围。采用硬件和软件两方面的技术，TPM 可在最薄弱阶段保护加密和签名密钥，即在以非加密的纯文本格式使用密钥执行操作期间实施保护。TPM 专门设计用于保护非加密的密钥和平台身份验证信息，防止基于软件的恶意攻击。系统要求 • 包括千兆位 LAN 部件的 Intel 桌面主板 D915GEV 或 D915GUX • Microsoft Windows 2000 Professional (SP4) 或 Microsoft Windows XP Professional (SP1) 操作系统 • 要求采用 NTFS 文件系统 •...
Page 94: 安全注意事项
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南安全注意事项安全性与计算机维护的其它方面一样，也需要预先计划。对于安全性而言，其独特性在于要明辨哪些人是友善的“朋友”，而哪些人是有敌意的访问者。TPM 为系统所有人／用户提供保护其信息免受恶意破坏的保护机制。TPM 通过有效地在数据上“加锁”的方式提供这种保护。与现实生活中的锁类似，如果丢失了密钥或／组合密钥，则不仅恶意访问者而且资产所有人／用户也都不能取用资产（即访问数据）。 TPM 提供了两类密钥：可迁移密钥和非可迁移密钥。可迁移密钥设计用于保护可在多个平台上使用（即解密）的数据。这种密钥的优点是可以将关键数据复制（备份并恢复）到另一个平台上使用。这种密钥的目的之一是为用户提供便利（有些用户使用多个平台，或者数据需要供使用不同平台的多个用户使用）。这种密钥的另一个优点是，可以将数据从一个发生故障的平台备份并恢复到一个新的平台上。然而，可迁移密钥可能无法提供特定应用所需的适当保护级别（例如用户希望将数据限定为只在一个平台上使用）。这就需要非可迁移密钥。非可迁移密钥自身带有一个使用缺陷，虽然密钥可以备份和恢复（即在硬盘发生故障时保护数据），但在系统或 TPM 发生故障时它却不能保护数据。非可迁移密钥的本质是，它可用于一个并且只能用于一个 TPM。如果系统或 TPM 发生故障，所有非可迁移密钥以及与它们关联的所有数据将不可访问，而且无法恢复。注意以下注意事项和步骤可帮助于您对上述任何情况下出现的数据丢失情形进行恢复。若未遵守此处所列的安全注意事项或未按所述步骤执行操作，则可能导致不可恢复的数据丢失。密码设置步骤 Infineon Security Platform（Infineon 安全平台）软件允许用户配置包括 6 至 255 个字符的...
Page 95: 紧急恢复文件备份步骤
可信平台模块紧急恢复文件备份步骤紧急恢复标记文件 (SPEmRecToken.xml) 必须保存或分开存储在可移动媒体上（如软盘、 USB 驱动器、可刻录光盘、快擦写存储媒体等）。一旦保存好此文件，应将可移动媒体存放在安全位置。切勿在硬盘驱动器上保存任何紧急恢复标记文件的副本，或将其包括在任何硬盘驱动器映像备份中。如果在系统中留有一份紧急恢复标记文件的副本，它可能会泄露可信平台模块和平台的保密数据。完成 Infineon Security Platform User Initialization Wizard（Infineon 安全平台用户初始化向导）后，应将紧急恢复存档文件 (SPEmRecArchive.xml) 复制到可移动媒体上，并存放在一个安全位置。如果更改了任何密码或添加了新用户，应重复此步骤。硬盘驱动器映像备份步骤为了在硬盘发生故障时可执行紧急恢复，应经常创建硬盘驱动器的映像，并将其存放在安全的位置。一旦硬盘发生故障，可使用最新的映像将数据恢复到新硬盘驱动器中，并可能重建对加密数据的访问。注释最后创建映像后新添加的所有加密和未加密数据将会丢失。纯文本备份（可选）建议系统所有人遵守并执行上述硬盘驱动器映像备份步骤中的指导和步骤。要在不创建驱动器映像的情况下备份所选文件，可将文件从受安全保护的程序或驱动器分区移动到未加密的目录中。然后可将未加密的（纯文本）文件备份到可移动媒体上，并存放在一个安全位置。纯文本备份的优点是恢复数据不需要任何 TPM 密钥。但并不推荐使用此选项，因为在备份和恢复数据期间，数据均会处于暴露状态。...
Page 96: 可信平台模块所有权
Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南可信平台模块所有权系统在出厂时默认禁用可信平台模块功能，系统的所有人／最终用户可获得 TPM 的所有权。这允许系统所有人控制 TPM 的初始化过程并创建所有与 TPM 关联的密码，以用于保护他们的密钥和数据。系统制造商／集成商可在系统中安装 Infineon Security Platform（Infineon 安全平台）软件和 Wave System EMBASSY Trust Suite（Wave System EMBASSY 可信套件），但不应尝试使用这些软件，或启用 TPM 或任何一个软件包。注释系统制造商应将《可信平台模块快速参考指南》（随桌面主板提供）转交给系统所有人，以便所有人用来启用和初始化 TPM。启用可信平台模块系统在出厂时默认禁用可信平台模块功能，以便系统所有人／最终客户可初始化 TPM，并配置所有安全性密码。所有人／最终客户应执行以下步骤以启用 TPM。 1. 当计算机显示启动屏幕（或开机自检屏幕）时，按 <F2> 键进入 BIOS 设置程序。...
Page 97: 恢复步骤
可信平台模块不要在系统中保存此紧急恢复标记保存好此文件，应将可移动媒体存放在安全位置。文件的任何副本。如果系统中留有此文件的副本，它可能会泄露平台的保密数据。 9. 启动 Infineon Security Platform User Initialization Wizard（Infineon 安全平台用户初始化向导）。 10. 创建基本用户密码（此密码是最常使用的密码，不应与任何其它密码重复）。 11. 为此用户选择和配置安全平台的各项功能。 12. 完成 Infineon Security Platform User Initialization Wizard（Infineon 安全平台用户初始化向导）后，应将紧急恢复存档文件 (SPEmRecArchive.xml) 复制到可移动媒体上，并存放在一个安全位置。如果更改了任何密码或添加了新用户，应重复此步骤。 13. 重新启动系统。 14. 要备份 EMBASSY Trust Suite（EMBASSY 可信套件）的密钥，必须配置 Key Transfer Manager（密钥转移管理器）软件。从程序菜单中启动...
Page 98 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南要求 • Emergency Recovery Archive（紧急恢复存档）（使用 Infineon Security Platform Initiation Wizard（Infineon 安全平台初始化向导）创建） • Emergency Recovery Token（紧急恢复标记）（使用 Infineon Security Platform Initiation Wizard（Infineon 安全平台初始化向导）创建） • Emergency Recovery Token Security Password（紧急恢复标记安全密码）（使用 Infineon Security Platform Initiation Wizard（Infineon 安全平台初始化向导）创建） • 可用的原始操作系统 (OS) 安装或恢复的硬盘驱动器映像...
Page 99: 清除可信平台模块所有权
可信平台模块清除可信平台模块所有权警告在连接或断开电缆、安装或拆卸任何桌面主板组件之前，请首先断开桌面主板的交流电源。否则，可能会导致人身伤害或损坏设备。即使在关闭前面板电源开关以后，桌面主板上的某些电路仍可能继续带电。注意如果清除 TPM 所有权，则使用 TPM 的任何程序加密的数据均将不可访问。执行数据恢复步骤可能恢复可迁移密钥，并可能恢复对加密数据的访问。（有关详细指导，请参阅“恢复步骤”）。可通过清除 TPM 以便将平台所有权移交给新所有人。 1. 遵守前文“警告”部分的注意事项，打开系统机箱。 2. 将桌面主板上的配置跳线移至 2-3 号针。 3. 重新连接好计算机的电源电缆，并打开电源开关。 4. 系统应自动进入 BIOS Setup（设置）程序。 5. 使用箭头键选择 Clear Trusted Platform Module（清除可信平台模块）并按 <Enter> 键。 6. 如果您同意警告信息的提示，请选择 Ok（确定）并按 <Enter> 键。 7.
Page 100 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南...
Page 101: 桌面主板资源内存映射
6 桌面主板资源内存映射表 39. 系统内存映射地址范围（十进制）地址范围（十六进制）大小说明扩展内存 1024 K - 4194304 K 100000 - FFFFFFFF 4095 MB 运行时 BIOS 960 K - 1024 K F0000 - FFFFF 64 KB 保留 896 K - 960 K E0000 - EFFFF 64 KB 可用...
Page 102 Intel 桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 产品指南中断表 41. 中断系统资源 IRQ（中断请求） I/O 通道检查保留，间隔计时器保留，键盘缓冲区满保留，用于 slave（从）PIC 发出的级联中断 COM2*（即插即用选项）／** COM1* LPT2（即插即用选项）／** 软盘驱动器控制器 LPT1* 实时时钟板上鼠标端口（如果未占用，则用户可用）保留，数学协处理器主 IDE／串行 ATA（如果未占用，则用户可用）次 IDE／串行 ATA（如果未占用，则用户可用） * 默认设置，但可更改为另一 IRQ。 ** 动态分配给所有 PCI/PCI Express 设备和插槽。...
Page 103: A 错误消息和指示信号
A 错误消息和指示信号桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 通过以下两种方式报告 POST 错误： • 发出笛音码声音信号 • 在显示器上显示错误消息 BIOS 笛音码在开机自检 (POST) 期间，如果视频配置发生错误（视频卡出现故障或未安装视频卡），或外部 ROM 模块没有正确地校验归零，则 BIOS 也会发出笛音信号（一个长音后跟两个短音）。表 42 列出了 BIOS 的各种笛音码。表 42. 笛音码笛音次数说明刷新故障不能复位奇偶校验第一个 64 K 内存故障计时器不工作处理器故障（保留，未使用） 8042 GateA20 不能切换（内存故障或未安装内存）...
Page 104: Bios 错误消息
Intel Desktop Board D915GEV/D915GUX/D915GAV/D915GAG Product Guide BIOS 错误消息如果 POST（开机自检）期间发生可恢复的错误，BIOS 将显示描述该问题的错误消息。表 43 对 BIOS 错误消息的含义进行了说明。表 43. BIOS 错误消息错误消息说明 GA20 Error（GA20 错误）内存测试期间切换到保护模式时，Gate-A20 发生错误。无法读取相应驱动器的扇区。 Pri Master HDD Error Pri Slave HDD Error Sec Master HDD Error Sec Slave HDD Error （主...
Page 105 错误消息和指示信号表 43. BIOS 错误消息（续）错误消息说明上次启动后内存容量减少。如果未曾拆卸内存，可能内存已损坏。 Memory Size Decreased （内存容量减少）上次启动后内存容量增加。如果未曾添加内存，可能系统出现 Memory Size Increased （内存容量增加）问题。上次启动后内存容量发生变化。如果未曾添加或拆卸内存，可能 Memory Size Changed （内存容量发生变化）内存已损坏。系统找不到可以启动的设备。 No Boot Device Available （没有可用的启动设备）板外卡上发生奇偶校验错误。此错误后面跟随一个地址。 Off Board Parity Error （板外奇偶校验错误）板上内存发生奇偶校验错误。此错误后面跟随一个地址。 On Board Parity Error （板上奇偶校验错误）...
Page 106 Intel Desktop Board D915GEV/D915GUX/D915GAV/D915GAG Product Guide...
Page 107: B 符合标准与规范
IEC 60950-1:2001 年，第一版 Information Technology Equipment – Safety - Part 1（信息技术设备 – 安全 – 第 1 部分）：General Requirements（一般要求）（国际）欧盟符合标准声明我们，即 Intel Corporation，基于独立承担责任的原则在此声明，Intel 桌面主板 ® D915GEV/D915GUX/D915GAV/D915GAG 产品符合获得 CE 标志认证的所有适用标准和基本要求，并符合欧盟委员会规章 89/336/EEC（电磁兼容性规章）和 73/23/EEC（安全／低电压规章）的要求。本产品上贴有 CE 标志，表示符合欧盟所有成员国的规章要求，可不受任何限制地在欧盟各国销售。本产品符合欧盟规章 89/336/EEC 和 73/23/EEC 的规定和要求。...
Page 108: 产品生态声明
Intel Desktop Board D915GEV/D915GUX/D915GAV/D915GAG Product Guide Dansk Dette produkt er i overensstemmelse med det europæiske direktiv 89/336/EEC & 73/23/EEC. Dutch Dit product is in navolging van de bepalingen van Europees Directief 89/336/EEC & 73/23/EEC. Suomi Tämä tuote noudattaa EU-direktiivin 89/336/EEC & 73/23/EEC määräyksiä.
Page 109: Emc（电磁兼容性）规范
符合标准与规范 EMC（电磁兼容性）规范桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 若以正确方式安装于兼容的主机系统中，将符合表 45 所列的所有安全规范。表 45. EMC（电磁兼容性）规范规范标题 FCC B 类 Title 47 of the Code of Federal Regulations, Parts 2 and 15, Subpart B, Radio Frequency Devices（联邦规章法案第 47 条第 2 和第 15 部分的 B 子部分，射频设备）。（美国）...
Page 110: 产品认证标志（桌面主板级
Intel Desktop Board D915GEV/D915GUX/D915GAV/D915GAG Product Guide 产品认证标志（桌面主板级）在桌面主板 D915GEV/D915GUX/D915GAV/D915GAG 上，贴有以下产品认证标志（如表 46 所列）：表 46. 产品认证标志说明标志 UL 美国／加拿大共同认可组件标志。包括 Intel 桌面主板的相关 UL 文件号： E210882（位于组件一面）。 B 类设备 FCC 合格声明徽标；包括 Intel 名称和型号 D915GEV/D915GUX/D915GAV/D915GAG（位于组件一面）。 CE 标志。声明符合欧盟 (EU) EMC 规章 (89/336/EEC) 和低电压规章 (73/23/EEC)（位于组件一面）。CE 标志也应显示在包装盒上。...
