Intel D845PEMY Product Manual

Product guide
Hide thumbs Also See for D845PEMY:
Table of Contents

Advertisement

Quick Links

Download this manual
桌面主板
桌面主板
桌面主板
桌面主板
Intel
®
D845PEMY 产品指南
产品指南
产品指南
产品指南

Advertisement

Table of Contents
loading

Related Manuals for Intel D845PEMY

Summary of Contents for Intel D845PEMY

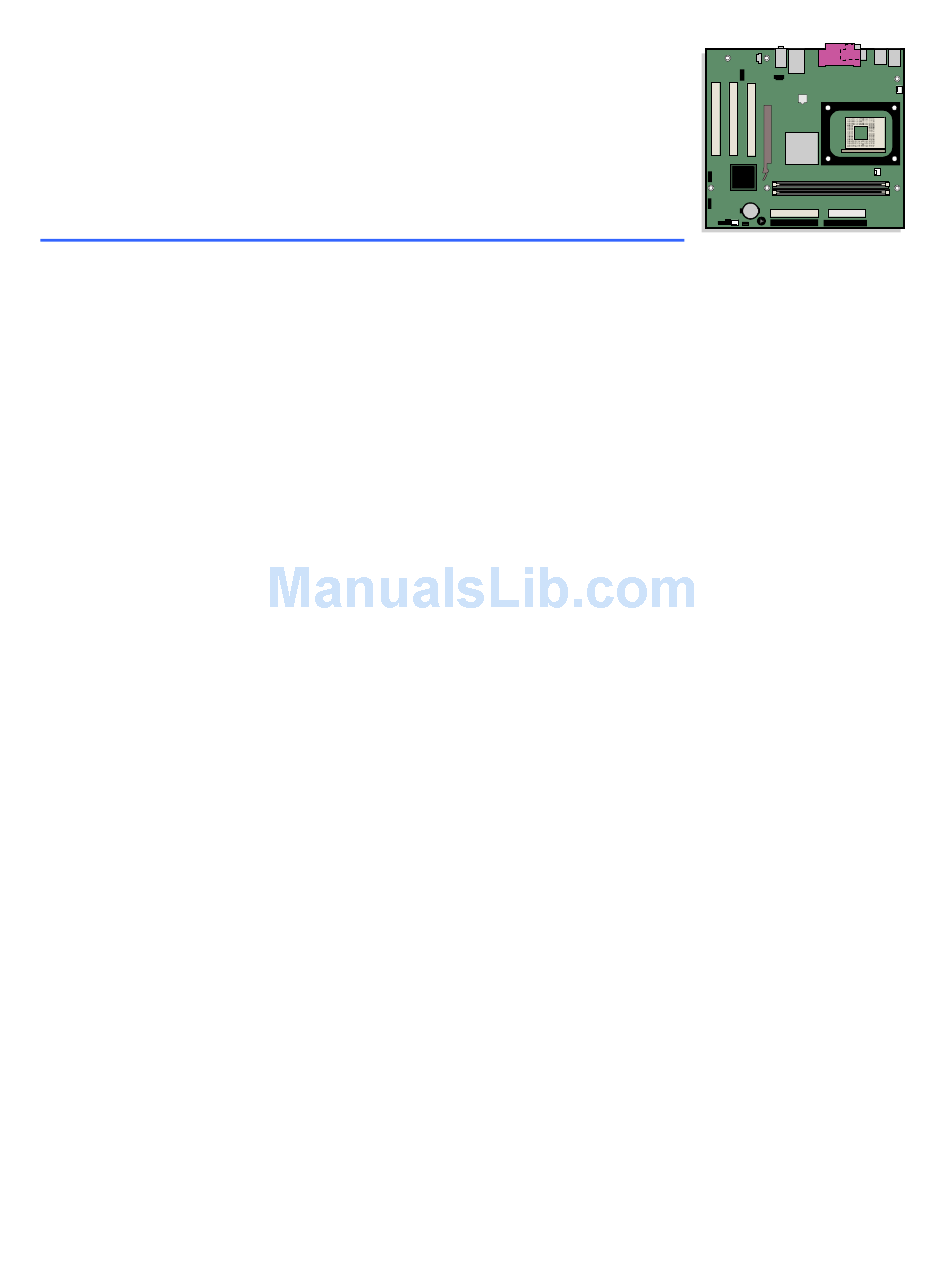

  • Page 1 桌面主板 桌面主板 桌面主板 桌面主板 Intel ® D845PEMY 产品指南 产品指南 产品指南 产品指南...
  • Page 2 授予任何知识产权许可。除 Intel 在其产品的销售条款和条件中声明的责任之外，Intel 概不承担任何其它责任。并且，Intel 对 Intel 产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权 或其它知识产权的侵权责任等，均不作担保。Intel 产品并非设计用于医疗、救生或维生等用途。Intel 可能随时对产品规格 及产品描述作出修改，恕不另行通知。 桌面主板 D845PEMY 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格有所 差异。如客户索取，可提供最新的勘误表。 在订购产品之前，请您与当地的 Intel 销售处或分销商联系，以获取最新的规格说明。 本文档中提及的含有订购号的文档以及其它 Intel 文献可通过访问 Intel Corporation 的万维网站点获得，网址是： http://www.intel.com/，或致电 1-800-548-4725 查询。 Intel、Celeron 和 Pentium 是 Intel Corporation 或其子公司在美国及其它国家的商标或注册商标。 * 其它名称和品牌分别为其相应所有者的财产。 Copyright © 2004, Intel Corporation. 保留所有权利。...
  • Page 3 前言 前言 前言 前言 本《产品指南》为您提供有关 Intel 桌面主板 D845PEMY 的板面布局、组件安装、 ® BIOS 更新和规范要求等方面的信息。 适用读者 适用读者 适用读者 适用读者 本《产品指南》旨在供合格的技术人员使用。本指南并非适用于一般读者。 文档结构 文档结构 文档结构 文档结构 本《产品指南》包括以下各章内容： • 桌面主板功能：概述产品的功能与特性 • 安装和更换桌面主板组件：提供有关安装本桌面主板及其它硬件组件的指导 • BIOS：提供有关更新 BIOS 的指导 • 电源管理功能：提供有关桌面主板资源的信息 • 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明 • 符合标准与规范：提供有关安全标准和 EMC 规范及产品认证等信息...
  • Page 4 Intel 桌面主板 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 产品指南 产品指南 产品指南 术语 术语 术语 术语 下表列出了本产品指南中常用的一些术语及其说明。 术语 术语 术语 术语 说明 说明 说明 说明 千兆字节（1,073,741,824 字节） 千兆赫（十亿赫兹） 千字节（1024 字节） 兆字节（1,048,576 字节） 兆位（1,048,576 位） Mbit 兆赫（百万赫兹） 包装盒内容 包装盒内容 包装盒内容 包装盒内容 • Intel 桌面主板...

  • Page 5: Table Of Contents

    目录 目录 目录 1 桌面主板功能 桌面主板功能 桌面主板功能 桌面主板功能 桌面主板组件 ........................11 处理器 ..........................13 主内存 ..........................14 Intel D845PE 芯片组 ......................15 ® 音频子系统 ..........................15 LAN 子系统 .........................16 LAN 子系统软件 ......................16 RJ-45 LAN 连接器 LED 指示灯...................16 增强型 IDE 接口 ........................16 扩展槽 ..........................16 BIOS ...........................17 PCI 自动配置......................17...
  • Page 6 更换电池..........................41 3 BIOS 使用 BIOS Setup（设置）程序....................45 更新 BIOS ...........................45 ® 使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）更新 BIOS..45 ® 使用 Intel Iflash BIOS Update Utility（Intel Iflash BIOS 更新实用程序）更新 BIOS..45 获取 BIOS 更新文件 ....................45 更新 BIOS ........................46 恢复 BIOS ........................46 4 桌面主板资源...
  • Page 7 目录 目录 目录 目录 图 13. 背面板连接器 ......................40 图 14. 从桌面主板上拆卸电池....................44 表 表 表 表 表 1. 功能摘要 ........................9 表 2. 桌面主板组件 ......................12 表 3. 处理器支持......................13 表 4. 内存支持 .........................14 表 5. RJ-45 LAN 连接器 LED 指示灯 ................16 表 6. 前面板音频接头连接器的信号名称...
  • Page 8 Intel 桌面主板 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 产品指南 产品指南 产品指南 viii...
  • Page 9 插座 • 具备 533 MHz 系统总线频率的 Intel ® ® D 处理器，安装于 Celeron mPGA-478 插座 • 具备 400 MHz 系统总线频率的 Intel Celeron 处理器，安装于 mPGA-478 插座 • 两个 184 针、DDR SDRAM 双列直插式内存模块 (DIMM) 插座，2.5 V 内存 内存 内存 内存 • 支持 DDR333/266 MHz DIMM •...
  • Page 10 Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 ✏ 注释 注释 注释 注释 有关此 Intel 桌面主板的信息，包括产品技术规格 (TPS)、BIOS 更新和设备驱动程序等， 请访问以下 Intel 万维网站点： http://support.intel.com/support/motherboards/desktop/ 支持的操作系统 支持的操作系统 支持的操作系统 支持的操作系统 本桌面主板支持以下操作系统： • Microsoft Windows* 98 SE • Microsoft Windows Me • Microsoft Windows 2000 •...

  • Page 11: 桌面主板功能 桌面主板功能

    桌面主板功能 桌面主板功能 桌面主板功能 桌面主板功能 桌面主板组件 桌面主板组件 桌面主板组件 桌面主板组件 图 1 显示了桌面主板 D845PEMY 主要组件的大致位置。 Line OM17235 图 图 图 图 1. 桌面主板组件 桌面主板组件 桌面主板组件 桌面主板组件...
  • Page 12 主电源连接器 软盘驱动器连接器 次 IDE 连接器 主 IDE 连接器 扬声器 电池 辅助前面板电源 LED 指示灯连接器 机箱开启连接器 BIOS 前面板接头连接器 前面板 USB 接头连接器 PCI 连接器 AGP 连接器 前面板音频接头连接器 相关链接 相关链接： ： ： ： 相关链接 相关链接 有关 Intel 桌面主板 D845PEMY 的更多详情，请访问以下链接查阅： • http://www.intel.com/design/motherbd • http://support.intel.com/support/motherboards/desktop...

  • Page 13: 处理器

    注意 注意 注意 若未使用 ATX12V 或 SFX-12V 电源系统，或未为桌面主板 D845PEMY 连接附加电源系统 引线，可能会对桌面主板和／或电源系统造成损害。 桌面主板 D845PEMY 支持安装一只 Intel Pentium 4 处理器或一只 Intel Celeron 处理器。 桌面主板上不包括处理器，须单独购买。 处理器通过 mPGA-478 引脚插座连接到桌面主板上。Intel Pentium 4 处理器或 Intel Celeron 处理器可以拆卸下来，以更换本桌面主板所支持的速度更快的处理器。 桌面主板 D845PEMY 支持表 3 中所列的处理器。 表 表 表 表 3.

  • Page 14: 主内存

    Intel 桌面主板 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 产品指南 产品指南 产品指南 主内存 主内存 主内存 主内存 ✏ 注释 注释 注释 注释 为了完全符合所有适用的 Intel SDRAM 内存规范和补充规格，应在本桌面主板上安装支 ® 持串行设备检测 (SPD) 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD， 开机时屏幕上将显示一条说明此状况的消息。BIOS 会尝试配置内存控制器，以便正常 运行。 ✏ 注释 注释 注释 注释 本桌面主板使用的所有内存组件和 DIMM 均必须符合 PC SDRAM 规格。其中包括...

  • Page 15: Intel D845Pe 芯片组

    D845PE 芯片组 芯片组 芯片组 芯片组 ® Intel D845PE 芯片组包括以下设备： • 采用 AHA 总线的 Intel 82845PE 内存控制器枢纽 (MCH) • 采用 AHA 总线的 Intel 82801DB I/O 控制器枢纽 (ICH4) • 固件枢纽 (FWH) 相关链接： ： ： ： 相关链接 相关链接 相关链接 有关 Intel D845PE 芯片组的详情，请访问以下所列链接： http://developer.intel.com/design/nav/pcserver.htm 音频子系统...

  • Page 16: Lan 子系统

    桌面主板 产品指南 产品指南 产品指南 LAN 子系统 子系统 子系统 子系统 Intel 82562ET（与 Intel 82801DB ICH4 一起）提供了一个快速 PCI LAN 子系统，该子系统 可提供 10Base-T 和 100Base-TX 连通功能。Intel 82562ET 提供以下功能： • 基本 10/100 以太网 LAN 连通功能 • 支持 RJ-45 连接器并具备状态 LED 指示灯 • 可编程转接阈值 •...

  • Page 17: Bios

    桌面主板功能 桌面主板功能 桌面主板功能 桌面主板功能 BIOS BIOS（基本输入输出系统）提供开机自检 (POST)、BIOS Setup（设置）程序、PCI 和 IDE 自动配置实用程序以及视频 BIOS。BIOS 存储在固件枢纽中。 可按照第 3 章第 45 页的指导更新您的 BIOS。 PCI 自动配置 自动配置 自动配置 自动配置 如果您在计算机中安装了一块新的 PCI 附加卡，则 BIOS 中的 PCI 自动配置实用程序可自动 检测和配置该附加卡资源（IRQ、DMA 通道和 I/O 空间等）。在安装新的 PCI 附加卡后， 不必运行 BIOS Setup（设置）程序。 IDE 自动配置...

  • Page 18: 机箱开启

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 机箱开启 机箱开启 机箱开启 机箱开启 本桌面主板支持机箱安全功能，可检测箱盖是否被拆除。此安全功能使用了一只机械 开关，该开关位于机箱上并可连接至桌面主板的机箱开启接头连接器上。有关机箱开启 接头连接器的位置，请参见第 35 页图 10。 电源管理功能 电源管理功能 电源管理功能 电源管理功能 • 高级配置与电源接口 (ACPI) • 硬件支持： — 电源连接器 — 风扇连接器 — 挂起到 RAM（瞬时可用计算机技术） — USB 唤醒 — PS/2 键盘／鼠标唤醒...

  • Page 19: 扬声器

    瞬时可用计算机技术允许桌面主板进入 ACPI S3（挂起到内存）睡眠状态。在 S3 睡眠状 态下，计算机看起来好象处于关机状态。当通过唤醒设备或事件激活时，系统将迅速恢复 到最后记录的工作状态。 如果系统前面板上有双色电源 LED 指示灯，则 LED 指示灯为淡黄色（琥珀色）时表示已 进入了睡眠状态。 相关链接： 相关链接： 相关链接： 相关链接： 有关本桌面主板备用电流要求的更详尽信息，请访问以下万维网站点并选择本桌面主板 名称，然后导航到 TPS 查阅： http://support.intel.com/support/motherboards/desktop/ USB 唤醒 唤醒 唤醒 唤醒 USB 总线活动可将计算机从 ACPI S1 或 S3 状态唤醒。 注释 注释 注释 注释 USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。...
  • Page 20 Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南...

  • Page 21: 安装和更换桌面主板组件 安装和更换桌面主板组件

    2 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 本章将告诉您如何： • 安装 I/O 防护板 • 安装和拆卸桌面主板 • 安装和拆卸处理器 • 安装 AGP 视频适配卡 • 安装和拆卸内存 • 连接 IDE 电缆 • 连接内部接头连接器 • 连接风扇和电源电缆 • 连接 PCI 总线附加卡、软盘驱动器和 IDE 连接器 • 设置 BIOS 配置跳线块 • 清除口令 •...

  • Page 22: 安装注意事项

    Intel 桌面主板 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 产品指南 产品指南 产品指南 开始之前，请遵守以下准则： • 始终按正确的顺序执行每一过程中的步骤。 • 建立日志，以记录您的计算机信息，如型号、序列号、已安装选项及配置信息等。 • 静电放电 (ESD) 会损坏组件。请只在防静电工作台上执行本章描述的操作，同时应佩戴 防静电腕带并使用导电泡沫垫板。如果没有防静电工作台可用，应佩戴防静电腕带并将 其连接到机箱上的金属部分，以便获得防静电保护。 安装注意事项 安装注意事项 安装注意事项 安装注意事项 当您安装并测试 Intel 桌面主板时，请遵守安装说明中的所有警告和注意事项。 为避免造成人身伤害，请注意： • 连接器上的尖锐引脚或插针 • 印刷电路组件上的尖锐引脚或插针 • 机箱的毛边和利角 • 高温组件（如处理器、稳压器和散热器等） • 可能引起短路的线缆破损 一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意...
  • Page 23 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 机箱和组件认证 机箱和组件认证 机箱和组件认证 机箱和组件认证 确保机箱和特定组件，如电源系统、外围设备驱动器、缆线及电缆等，均符合所在国家 或当地市场规定的规格及标准。产品上的认证商认证标志是通过相应标准认证的证明。 典型的产品认证包括： • 在欧洲 在欧洲 在欧洲 在欧洲 CE 标志表明符合欧洲相关的所有要求。如果机箱和其它组件上没有相应的 CE 标志， 则应从供应商处获得由供应商签发的符合欧洲 EMC（电磁兼容性）规章和低电压 规章（如适用）的声明。此外，根据产品的功能，可能还需要获得其它标准符合声明， 如符合无线电和电信终端设备 (R&TTE) 规章的声明。 • 在美国 在美国 在美国 在美国 由国家认证测试实验室 (NRTL) - 如 UL、CSA 或 ETL – 签发的认证标志，表明与安全 要求相符合。缆线和电缆也必须通过...

  • Page 24: 安装 I/O 防护板

    Intel 桌面主板 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 产品指南 产品指南 产品指南 注意 注意 注意 注意 如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的 环保规章要求处理废旧电池。 相关链接： 相关链接： 相关链接： 相关链接： 有关更换电池的详情，请参阅第 2 章第 41 页。 仅用于设计计划内的应用领域 仅用于设计计划内的应用领域 仅用于设计计划内的应用领域 仅用于设计计划内的应用领域 所有 Intel 桌面主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、 商用、学校、计算机房或类似场所的个人计算机中。本产品在其它应用领域或应用环境 （如医疗、工业、报警系统、测试设备等）下的适用性，尚待进一步鉴定。 相关链接： 相关链接： 相关链接： 相关链接： 有关符合规范及标准的详情，请参阅第 55 页附录 B。...

  • Page 25: 安装和拆卸桌面主板

    安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和拆卸桌面主板 安装和拆卸桌面主板 安装和拆卸桌面主板 安装和拆卸桌面主板 警告 警告 警告 警告 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算 机电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备 机电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备 机电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备 机电源。如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备 损坏。 损坏。 损坏。 损坏。 有关安装和拆卸桌面主板的说明，请参阅机箱手册。 图 3 显示了桌面主板 D845PEMY 上六个安装孔的位置。 OM17237 图 图 图 图 3. 桌面主板安装螺丝孔位 桌面主板安装螺丝孔位 桌面主板安装螺丝孔位 桌面主板安装螺丝孔位...

  • Page 26: 安装和拆卸处理器

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 安装和拆卸处理器 安装和拆卸处理器 安装和拆卸处理器 安装和拆卸处理器 以下向您介绍如何将处理器安装到桌面主板上。 安装处理器 安装处理器 安装处理器 安装处理器 注意 注意 注意 注意 在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源。否则 可能会损坏处理器和桌面主板。 要安装处理器，请按以下说明操作： 1. 请遵守第 21 页“开始之前”中的注意事项。 2. 找到处理器插座，并将处理器插座的拉杆完全抬起。 3. 让处理器上有金色三角标志的一角 (A) 与插座上连接拉杆的一角对齐，将处理器插入 插座中（参见图 4）。 4. 将拉杆按回原位，使其完全闭合。...

  • Page 27: 连接处理器风扇散热器电缆

    安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 连接处理器风扇散热器电缆 连接处理器风扇散热器电缆 连接处理器风扇散热器电缆 连接处理器风扇散热器电缆 将处理器风扇散热器电缆连接到处理器风扇接头连接器上（参见图 5）。 OM17275 图 图 图 图 5. 将处理器风扇散热器电缆连接到处理器风扇接头连接器上 将处理器风扇散热器电缆连接到处理器风扇接头连接器上 将处理器风扇散热器电缆连接到处理器风扇接头连接器上 将处理器风扇散热器电缆连接到处理器风扇接头连接器上 拆卸处理器 拆卸处理器 拆卸处理器 拆卸处理器 有关如何拆卸处理器风扇散热器的说明，请访问以下 Intel 万维网站点： http://support.intel.com/support/processors/pentium4/intnotes478.htm...

  • Page 28: 安装和拆卸 Agp 卡

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 安装和拆卸 安装和拆卸 AGP 卡 卡 卡 卡 安装和拆卸 安装和拆卸 注意 注意 注意 注意 当向本桌面主板上安装任何 AGP 卡时，应先确保 AGP 卡已完全插入 AGP 连接器，然后才 可打开系统电源。如果卡未完全插入 AGP 连接器，则可能导致在 AGP 连接器的插针之间 出现短路。视电源系统的过流保护功能而定，也可能损坏桌面主板上的某些组件和／或跟 踪部件。 AGP 连接器支持 0.8 V（4x 和 1x）AGP 卡。本桌面主板上包括一个集成 AGP 卡固定架...

  • Page 29: 安装和拆卸 Dimm

    安装和拆卸 DIMM 安装和拆卸 安装和拆卸 注意 注意 注意 注意 为了完全符合所有适用的 Intel SDRAM 内存规范及补充规格，应在本桌面主板上安装支持 串行设备检测 (SPD) 数据结构的 DIMM 内存模块。有关 PC 串行设备检测规格的详情， 请访问以下万维网站点： http://www.intel.com/technology/memory/pcsdram/spec/ 本桌面主板上有两个 DIMM 内存模块插座，分别标示为 DIMM 0 和 DIMM 1， 如图 7 所示。如果只安装一条 DIMM 内存模块，请将其安装在 DIMM 0 中。 有关内存模块的要求，请参阅第 14 页“主内存”部分。...

  • Page 30: 拆卸 Dimm

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 4. 确保 DIMM 插座两端的卡固销子向外推移到张开状态。 5. 将 DIMM 放置在插座上。将 DIMM 底部边缘的两个小凹口与插座上的卡固销子对齐 （参见图 7 中的插入图示）。 6. 将 DIMM 的底边插入插座。 7. 插入 DIMM 期间，按住 DIMM 的顶边向下推压，直到卡固销子将其卡固到位。确保 销子已牢牢夹紧。 8. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。 拆卸 拆卸 DIMM 拆卸...

  • Page 31: 图 8. 连接 Ide 电缆

    安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 为确保电缆正常工作： 1. 请遵守第 21 页“开始之前”中的注意事项。 2. 将电缆带有蓝色单连接器的一端连接到桌面主板上（参见图 8 中的 A）。 3. 将电缆带有黑色和灰色相邻双连接器的一端连接到驱动器上（参见图 8 中的 B）。 OM17239 图 图 图 图 8. 连接 连接 IDE 电缆 电缆 连接 连接 电缆 电缆...

  • Page 32: 连接内部接头连接器

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 连接内部接头连接器 连接内部接头连接器 连接内部接头连接器 连接内部接头连接器 按以下指导分别连接 USB、电源 LED 指示灯和前面板接头连接器。有关引脚分配的详情， 请参见图 9。 OM17240 项目 项目 说明 说明 项目 项目 说明 说明 前面板音频 前面板 备用电源 LED 指示灯 前面板 USB 图 图 图 图 9. 内部接头连接器...

  • Page 33: 安装前面板音频连接器

    安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装前面板音频连接器 安装前面板音频连接器 安装前面板音频连接器 安装前面板音频连接器 表 6 显示了前面板音频接头连接器的引脚分配。 表 表 表 表 6. 前面板音频接头连接器的信号 前面板音频接头连接器的信号名称 前面板音频接头连接器的信号 前面板音频接头连接器的信号 名称 名称 名称 (J8A1) 引脚 引脚 引脚 引脚 信号名称 信号名称 信号名称 信号名称 引脚 引脚 引脚 引脚 信号名称 信号名称 信号名称 信号名称 AUD-MIC AUD-GND AUD-MIC-BIAS...

  • Page 34: 连接前面板接头连接器

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 连接前面板接头连接器 连接前面板接头连接器 连接前面板接头连接器 连接前面板接头连接器 在连接前面板接头连接器之前，请先阅读并遵守第 21 页“开始之前”中的注意事项。 表 7 显示了前面板接头连接器的引脚分配。 表 表 表 表 7. 前面板接头连接器 前面板接头连接器 前面板接头连接器 前面板接头连接器 输入 输入 输入 输入／ ／ ／ ／ 输 输 输 输 入 入 入 入 ／ ／ ／ ／...

  • Page 35: 连接硬件控制和电源电缆

    安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 连接硬件控制和电源电缆 连接硬件控制和电源电缆 连接硬件控制和电源电缆 连接硬件控制和电源电缆 图 10 显示了机箱开启接头连接器和风扇接头连接器以及电源系统连接器的位置。 OM17241 项目 项目 项目 项目 说明 说明 说明 说明 12 V 电源连接器 机箱风扇接头连接器 处理器风扇接头连接器 主电源连接器 机箱开启连接器 图 图 图 图 10. 硬件控制接头连接器和电源连接器的位置 硬件控制接头连接器和电源连接器的位置 硬件控制接头连接器和电源连接器的位置 硬件控制接头连接器和电源连接器的位置...

  • Page 36: 连接风扇

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 连接风扇 连接风扇 连接风扇 连接风扇 有关风扇接头连接器的位置，请参见图 10。将处理器风扇散热器电缆连接到桌面主板 上的处理器风扇接头连接器上。将机箱风扇电缆连接到桌面主板的风扇接头连接上。 连接电源电缆 连接电源电缆 连接电源电缆 连接电源电缆 注意 注意 注意 注意 若未使用 ATX12V 电源系统，或未将 12 V 处理器核心电压电源系统连接器连接到桌面 主板上，则可能对桌面主板和／或电源系统造成损害。 图 10 显示了电源连接器的位置。 1. 请遵守第 21 页“开始之前”中的注意事项。 2. 将 12 V 处理器核心电压电源系统电缆连接到 2x2 连接器上。...

  • Page 37: 连接附加卡和外围设备接口连接器

    安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 连接附加卡和外围设备接口连接器 连接附加卡和外围设备接口连接器 连接附加卡和外围设备接口连接器 连接附加卡和外围设备接口连接器 图 11 显示了 PCI 总线附加卡、AGP、软盘驱动器和 IDE 连接器的位置。 OM17242 项目 项目 项目 项目 说明 说明 说明 说明 PCI 总线连接器 3 PCI 总线连接器 2（SMBus 连接） PCI 总线连接器 1 AGP 连接器 软盘驱动器连接器 主 IDE 连接器 次...

  • Page 38: 设置 Bios 配置跳线块

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 设置 设置 BIOS 配置跳线块 设置 设置 配置跳线块 配置跳线块 配置跳线块 图 12 显示了桌面主板上 BIOS 配置跳线块的位置。 J9H2 OM17243 图 图 图 图 12. BIOS 配置跳线块的位置 配置跳线块的位置 配置跳线块的位置 配置跳线块的位置 此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对桌面主板的所有配置进行设置。...

  • Page 39: 清除口令

    安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 清除口令 清除口令 清除口令 清除口令 以下步骤假定桌面主板已安装到计算机中，而且配置跳线块已设置为正常模式。 1. 请遵守第 21 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源 （墙壁电源插座或电源适配器）断开。 3. 拆下计算机箱盖。 4. 在桌面主板上找到配置跳线块（参见图 12）。 5. 如下图所示，让跳线接通 2-3 号针。 6. 重新盖好计算机箱盖，连接计算机电源电缆并启动计算机。 7. 计算机开始执行 Setup（设置）程序。设置程序显示 Maintenance（维护）菜单。 8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，Setup（设置）程序会 显示一个弹出式屏幕，要求您确认清除口令。选择 Yes（是）并按 <Enter> 键。 Setup（设置）程序再次显示...

  • Page 40: 背面板连接器

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 背面板连接器 背面板连接器 背面板连接器 背面板连接器 ✏ 注释 注释 注释 注释 位于背面板上的线路输出连接器仅设计用于为耳机或扩音扬声器供电。如果将无源 （无扩音）扬声器连接到此输出口上，可能会引起音质不佳。 图 13 显示了背面板连接器。 OM17244 项目 项目 项目 项目 说明 说明 说明 说明 PS/2 鼠标端口 PS/2 键盘端口 串行端口 并行端口 RJ-45 USB 端口...

  • Page 41: 更换电池

    安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 更换电池 更换电池 更换电池 更换电池 实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。从计算机上拔下电源电缆后， 该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长电池 的工作时间。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 ± 13 分钟。 当电压低于某一特定值时，CMOS RAM 中存储的 BIOS 设置值（如日期和时间等）可能 会不准确。应更换一个同类型的新电池。图 14 显示了电池的位置。 注意 注意 注意 注意 如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的 环保规章要求处理废旧电池。 CAUTION Risk of explosion if the battery is replaced with an incorrect type. Batteries should be recycled where possible.
  • Page 42 Intel 桌面主板 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 产品指南 产品指南 产品指南 PRECAUCIÓN Existe peligro de explosión si la pila no se cambia de forma adecuada. Utilice solamente pilas iguales o del mismo tipo que las recomendadas por el fabricante del equipo. Para deshacerse de las pilas usadas, siga igualmente las instrucciones del fabricante.
  • Page 43 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 安装和更换桌面主板组件 AWAS Risiko letupan wujud jika bateri digantikan dengan jenis yang tidak betul. Bateri sepatutnya dikitar semula jika boleh. Pelupusan bateri terpakai mestilah mematuhi peraturan alam sekitar tempatan. OSTRZEŻENIE Istnieje niebezpieczeństwo wybuchu w przypadku zastosowania niewłaściwego typu baterii. Zużyte baterie należy w miarę...
  • Page 44 Intel 桌面主板 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 产品指南 产品指南 产品指南 要更换电池，请按以下步骤操作： 1. 请遵守第 21 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源（墙壁电源插座或 电源适配器）断开。 3. 拆下计算机箱盖。 4. 找到桌面主板上的电池（参见图 14）。 5. 注意电池上 “+” 极和 “-” 极的方向。 6. 用一把中号平头螺丝刀，轻轻地从电池座中撬起电池。 7. 将新电池按正确的 “+” 和 “-” 极方向装入电池座。 8. 重新盖好计算机箱盖。 OM17245 图...

  • Page 45: Bios

    请访问以下 Intel 万维网站点： http://support.intel.com/support/motherboards/desktop/ 更新 更新 BIOS 更新 更新 可使用 Intel Express BIOS Update Utility（Intel 快速 BIOS 更新实用程序）或 Iflash Memory Update Utility（Iflash 内存更新实用程序）更新 BIOS。 ® 使用 Intel 使用 Express BIOS Update Utility（ （ （ （ Intel 快速 快速 BIOS 更新实用程序...

  • Page 46: 更新 Bios

    D845PEMY 页面进行下载： http://support.intel.com/support/motherboards/desktop/ 导航至 D845PEMY 页面，单击 “[ ”（[ ），并选择 view Latest BIOS updates 最新 BIOS 更新 查看 Intel Iflash BIOS Update（Intel Iflash BIOS 更新）实用程序文件。 ✏ 注释 注释 注释 注释 在尝试更新 BIOS 之前，请仔细阅读随更新实用程序提供的操作说明。 使用 Intel Iflash BIOS 更新实用程序，您可以： • 更新快闪内存中的 BIOS •...
  • Page 47 BIOS 1. 关闭计算机电源，断开计算机电源电缆，并断开所有外部连接的外围设备。 2. 拆下计算机箱盖，在桌面主板上找到配置跳线块（参见图 12）。 3. 如下图所示，取下所有跳线连接，将 Setup（设置）程序设为恢复模式。 4. 将 BIOS 更新启动软盘插入驱动器 A。 5. 盖好计算机箱盖，连接好电源电缆并打开计算机电源以启动计算机。恢复过程需要 几分钟时间。 6. 倾听扬声器： • 通电后，驱动器 A 即开始有活动迹象。大约一分钟后，会听到两声笛音且驱动器 A 暂时停止活动，这表明已成功恢复 BIOS 核心。随后，驱动器 A 又开始活动， 并再次听到两声笛音，表明已成功恢复启动块程序。上述一系列迹象表明 BIOS 已成功恢复。 • 若听到一连串笛音，则表明 BIOS 恢复失败。 7. 如果恢复失败，请回到步骤 1 并重复以上恢复步骤。 8.
  • Page 48 Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南...

  • Page 49: 桌面主板资源

    4 桌面主板资源 桌面主板资源 桌面主板资源 桌面主板资源 内 内 内 内 存映射 存映射 存映射 存映射 表 表 表 表 10. 系统内存映射 系统内存映射 系统内存映射 系统内存映射 地址范围（十进制） 地址范围（十进制） 地址范围（十六进制） 地址范围（十六进制） 大小 大小 说明 说明 地址范围（十进制） 地址范围（十进制） 地址范围（十六进制） 地址范围（十六进制） 大小 大小 说明 说明 扩展内存 1024 K - 2097152 K 100000 - 7FFFFFFF 2047 MB 运行时...
  • Page 50 Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 中断 中断 中断 中断 表 表 表 表 12. 中断 中断 中断 中断 IRQ（ （ （ （ 中断请求 中断请求 中断请求 中断请求） ） ） ） 系统资源 系统资源 系统资源 系统资源 I/O 通道检查...

  • Page 51: A 错误消息和指示信号 错误消息和指示信号

    A 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 桌面主板 D845PEMY 通过以下两种方式报告 POST 错误： • 发出笛音码声音信号 • 在显示器上显示错误消息 BIOS 笛音码 笛音码 笛音码 笛音码 BIOS 笛音码列于表 13 中。在开机自检 (POST) 期间，如果视频配置发生错误（视频卡出现 故障或未安装视频卡），或外部 ROM 模块没有正确地校验归零，则 BIOS 也会发出笛音 信号（一个长音后跟两个短音）。 表 表 表 表 13. 笛音码 笛音码 笛音码 笛音码...

  • Page 52: Bios 错误消息

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 BIOS 错误消息 错误消息 错误消息 错误消息 如果开机自检 (POST) 期间发生可恢复的错误，BIOS 将显示描述该问题的错误消息。 表 表 表 表 14. BIOS 错误消息 错误消息 错误消息 错误消息 错误消息 错误消息 错误消息 错误消息 说明 说明 说明 说明 GA20 Error（GA20 错误）...
  • Page 53 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 错误消息和指示信号 表 表 表 表 14. BIOS 错误消息 错误消息 错误消息（续） 错误消息 错误消息 错误消息 错误消息 错误消息 说明 说明 说明 说明 上次启动后内存容量减少。如果未曾拆卸内存，可能内存已损坏。 Memory Size Decreased （内存容量减少） 上次启动后内存容量增加。如果未曾添加内存，可能系统出现 Memory Size Increased （内存容量增加） 问题。 上次启动后内存容量发生变化。如果未曾添加或拆卸内存，可能 Memory Size Changed （内存容量发生变化） 内存已损坏。 系统找不到可以启动的设备。 No Boot Device Available （没有可用的启动设备）...
  • Page 54 Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南...

  • Page 55: B 符合标准与规范 符合标准与规范

    安全规范 • 欧盟符合标准声明 • 产品生态声明 • 电磁兼容性 (EMC) 规范 • 产品认证标志 安全规范 安全规范 安全规范 安全规范 桌面主板 D845PEMY 若以正确方式安装于兼容的主机系统中，将符合表 15 所列的所有 安全规范。 表 表 表 表 15. 安 安 安 安 全规范 全规范 全规范 全规范 规范 规范 规范 规范 标题 标题...

  • Page 56: 产品生态声明

    Intel 桌面主板 桌面主板 桌面主板 D845PEMY 产品指南 桌面主板 产品指南 产品指南 产品指南 Dansk Dette produkt er i overensstemmelse med det europæiske direktiv 89/336/EEC & 73/23/EEC. Dutch Dit product is in navolging van de bepalingen van Europees Directief 89/336/EEC & 73/23/EEC. Suomi Tämä tuote noudattaa EU-direktiivin 89/336/EEC & 73/23/EEC määräyksiä.

  • Page 57: Emc（电磁兼容性）规范

    符合标准与规范 符合标准与规范 符合标准与规范 符合标准与规范 （电磁兼容性）规范 （电磁兼容性）规范 （电磁兼容性）规范 EMC（电磁兼容性）规范 桌面主板 D845PEMY 若以正确方式安装于兼容的主机系统中，将符合表 16 所列的所有 电磁兼容性 (EMC) 规范。 表 表 表 表 16. EMC（ （ （ （ 电磁兼容性 电磁兼容性 电磁兼容性） ） ） ） 规范 电磁兼容性 规范 规范 规范 规范 规范 标题 标题...

  • Page 58: 产品认证标志（桌面主板级

    标志 标志 标志 标志 UL 美国／加拿大共同认可组件标志。包括 Intel 桌面主板的相关 UL 文件号： E210882（位于组件一面）。 B 类设备 FCC 合格声明徽标；包括 Intel 名称和型号 D845PEMY（位于组件 一面）。 CE 标志。声明符合欧盟 (EU) EMC 规章 (89/336/EEC) 和低电压规章 (73/23/EEC)（位于组件一面）。CE 标志也应显示在包装盒上。 澳大利亚通信管理局 (ACA) C 勾号标志。包括相关 Intel 供应商代码 N-232。 C 勾号标志也应显示在包装盒上。 印刷电路板制造商认可标志：包括独特效果的 UL 认证制造商徽标和易燃性...
