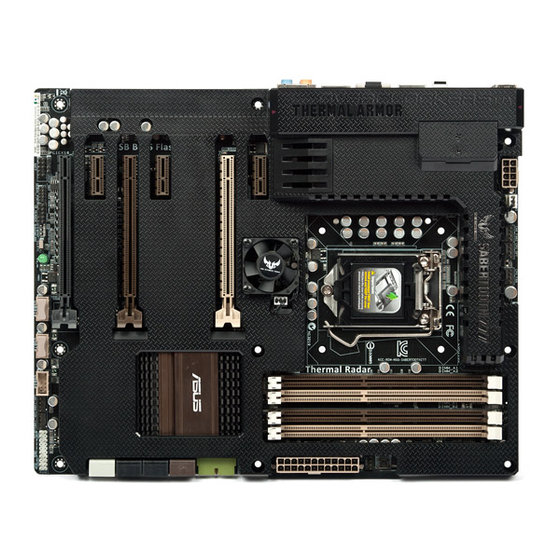

Asus SABERTOOTH Z77 User Manual
  1. Manuals
  2. Brands
  3. Asus Manuals
  4. Motherboard
  5. SABERTOOTH Z77
  6. User manual

Asus SABERTOOTH Z77 User Manual

User manual
Hide thumbs Also See for SABERTOOTH Z77:
Table of Contents

Advertisement

Quick Links

Download this manual
SABERTOOTH
Z77
使 用 手 冊

Advertisement

Table of Contents
loading

Related Manuals for Asus SABERTOOTH Z77

Summary of Contents for Asus SABERTOOTH Z77

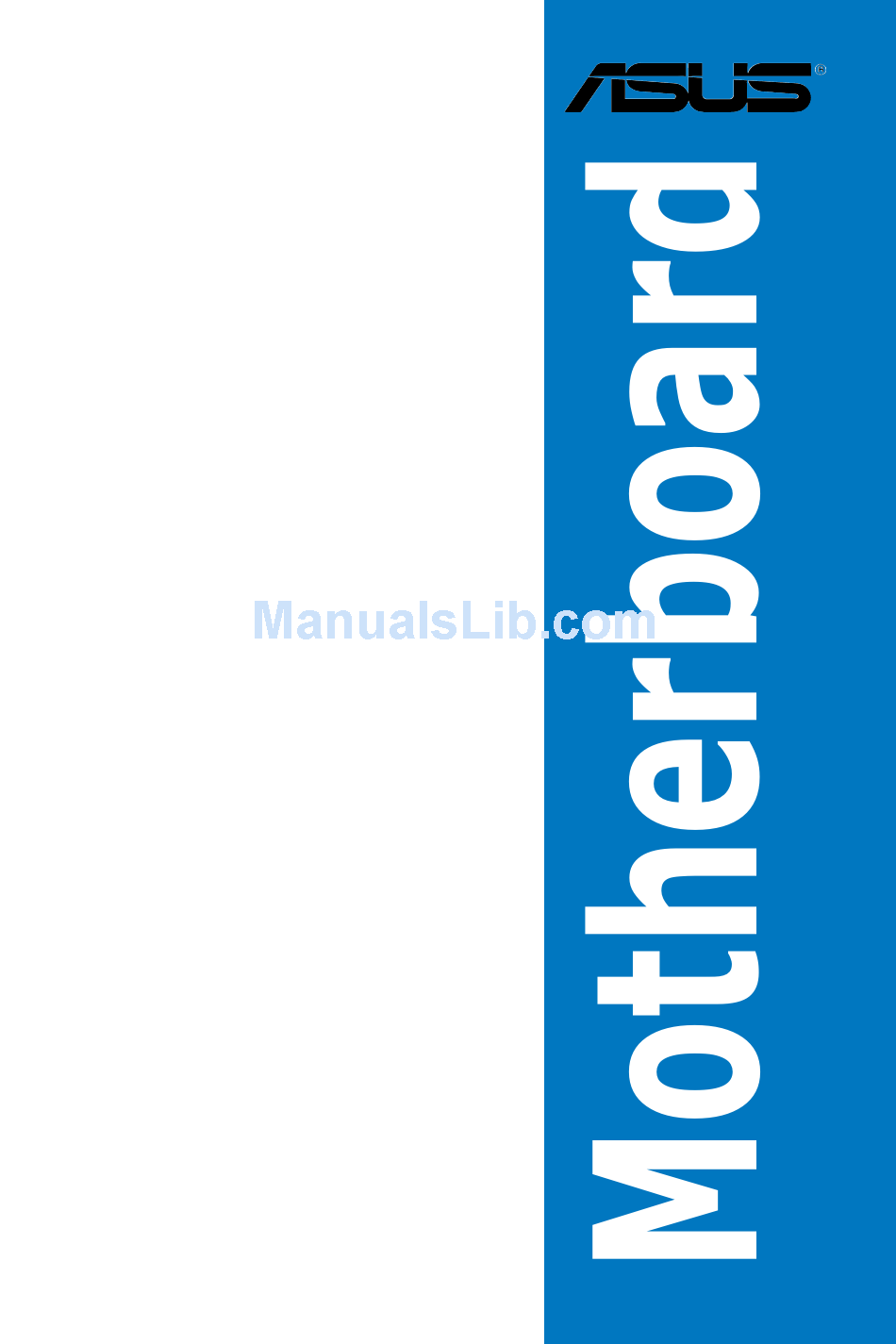

  • Page 1 SABERTOOTH 使 用 手 冊...
  • Page 2 © ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保留所有權利 本使用手冊包括但不限於其所包含的所有資訊皆受到著作權法之保護，未經華碩電 腦股份有限公司（以下簡稱「華碩」）許可，不得任意地仿製、拷貝、謄抄、轉譯或 為其他利用。 免責聲明 本使用手冊是以「現況」及「以目前明示的條件下」的狀態提供給您。在法律允許 的範圍內，華碩就本使用手冊，不提供任何明示或默示的擔保及保證，包括但不限於 商業適銷性、特定目的之適用性、未侵害任何他人權利及任何得使用本使用手冊或無 法使用本使用手冊的保證，且華碩對因使用本使用手冊而獲取的結果或透過本使用手 冊所獲得任何資訊之準確性或可靠性不提供擔保。 台端應自行承擔使用本使用手冊的所有風險。 台端明確了解並同意，華碩、華碩 之授權人及其各該主管、董事、員工、代理人或關係企業皆無須為您因本使用手冊、 或因使用本使用手冊、或因不可歸責於華碩的原因而無法使用本使用手冊或其任何部 分而可能產生的衍生、附隨、直接、間接、特別、懲罰或任何其他損失（包括但不限 於利益損失、業務中斷、資料遺失或其他金錢損失）負責，不論華碩是否被告知發生 上開損失之可能性。 由於部分國家或地區可能不允許責任的全部免除或對前述損失的責任限制，所以前 述限制或排除條款可能對您不適用。 台端知悉華碩有權隨時修改本使用手冊。本產品規格或驅動程式一經改變，本使 用手冊將會隨之更新。本使用手冊更新的詳細說明請您造訪華碩的客戶服務網 http:// support.asus.com.tw，或是直接與華碩資訊產品技術支援專線 0800-093-456 聯絡。 於本使用手冊中提及之第三人產品名稱或內容，其所有權及智慧財產權皆為各別產 品或內容所有人所有且受現行智慧財產權相關法令及國際條約之保護。 當下列兩種情況發生時，本產品將不再受到華碩之保固及服務： （1） 本產品曾經過非華碩授權之維修、規格更改、零件替換或其他未經過華碩授權 的行為。 （2）本產品序號模糊不清或喪失。 本產品的名稱與版本都會印在主機板/顯示卡上，版本數字的編碼方式是用三個數 字組成，並有一個小數點做間隔，如 1.02G、2.03G 等...數字愈大表示版本愈新，而 愈左邊位數的數字更動表示更動幅度也愈大。更新的詳細說明請您到華碩的全球資訊 網瀏覽或是直接與華碩聯絡。...
  • Page 3 (please do NOT send large attachments such as source code archives etc to...

  • Page 4: Table Of Contents

    2.2.6 主機板上的內建開關 ..................2-15 2.2.7 內建 LED 指示燈 ....................2-16 2.2.8 內部連接埠 ......................2-17 2.3 建立您的電腦系統 ......................2-26 2.3.1 建立 PC 系統所需的其他工具與元件 ............2-26 2.3.2 安裝中央處理器 ....................2-27 2.3.3 處理器散熱片與風扇安裝 ................2-29 2.3.4 安裝記憶體模組 ....................2-30 2.3.5 安裝主機板 ......................2-31 2.3.6 華碩 SABERTOOTH Z77 主機板的 Thermal Armor 熱敏護罩 ..2-33...
  • Page 5 3.5.8 網路協定堆疊（Network Stack） ..............3-31 3.6 監控選單（Monitor menu） ..................3-32 3.7 啟動選單（Boot menu） ....................3-37 3.8 工具選單（Tools menu） ....................3-39 3.8.1 ASUS EZ Flash 2 ....................3-39 3.8.2 ASUS O.C. Profile ....................3-39 3.8.3 ASUS SPD Information ..................3-40 3.9 離開 BIOS 程式（Exit menu） ..................3-41 3.10 更新 BIOS 程式........................3-42 3.10.1 華碩線上更新...
  • Page 6 目錄內容 4.3 軟體資訊 ..........................4-3 4.3.1 華碩 AI Suite II 程式 ..................4-3 4.3.2 華碩 TUF Thermal Radar 熱敏雷達 .............. 4-4 4.3.3 華碩 TurboV EVO 程式 ..................4-9 4.3.4 華碩 DIGI+ Power Control 程式 ..............4-11 4.3.5 華碩 Sensor Recorder 程式 ................4-15 4.3.6 Ai Charger+ ......................4-16 4.3.7 USB Charger+ .......................4-17 4.3.8 華碩...

  • Page 7: 安全性須知

    確定您所屬區域的供應電壓值為何，請就近詢問當地的電力公司人員。 • 如果電源供應器已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或 經銷商來處理。 操作方面的安全性 • 在您安裝主機板以及加入硬體裝置之前，請務必詳加閱讀本手冊所提供的相關資 訊。 • 在使用產品之前，請確定所有的排線、電源線都已正確地連接好。若您發現有任 何重大的瑕疵，請儘速聯絡您的經銷商。 • 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、迴紋針及其他零件收 好，不要遺留在主機板上或電腦主機中。 • 灰塵、濕氣以及劇烈的溫度變化都會影響主機板的使用壽命，因此請盡量避免放 置在這些地方。 • 請勿將電腦主機放置在容易搖晃的地方。 • 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯 絡。 REACH 謹遵守 REACH（Registration, Authorisation, and Restriction of Chemicals）管理規 範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳細請參考 http://csr.asus. com/english/REACH.htm。 請勿將本主機板當作一般垃圾丟棄。本產品零組件設計為可回收利用。 這個打叉的垃圾桶標誌表示本產品（電器與電子設備）不應視為一般垃 圾丟棄，請依照您所在地區有關廢棄電子產品的處理方式處理。 請勿將內含汞的電池當作一般垃圾丟棄。這個打叉的垃圾桶標誌表示電 池不應視為一般垃圾丟棄。...

  • Page 8: 關於這本使用手冊

    關於這本使用手冊 產品使用手冊包含了所有當您在安裝華碩 SABERTOOTH Z77 主機板時所需用到的 資訊。 使用手冊的編排方式 使用手冊是由下面幾個章節所組成： • 第一章：產品介紹 您可以在本章節中發現諸多華碩所賦予本主機板的優異特色。利用簡潔易懂的 說明讓您能很快地掌握本主機板的各項特性，當然，在本章節中我們也會提及所 有能夠應用在本主機板的新產品技術。 • 第二章：硬體裝置資訊 本章節描述所有您在安裝系統元件時必須完成的硬體安裝程序。詳細內容有： 處理器與記憶體安裝、跳線選擇區設定以及主機板的各種裝置接頭。 • 第三章：BIOS 程式設定 本章節描述如何使用 BIOS 設定程式中的每一個選單項目來更改系統的組態設 定。此外也會詳加介紹 BIOS 各項設定值的使用時機與參數設定。 • 第四章：軟體支援 您可以在本章節中找到所有包含在華碩驅動程式及公用程式光碟中的軟體相關 資訊。 • 第五章：多繪圖處理器技術支援 ® ® 本章將介紹如何安裝與設定支援 AMD CrossFireX™ 和 nVIDIA SLI™ 技術的...

  • Page 9: 提示符號

    提示符號 為了能夠確保您正確地完成主機板設定，請務必注意下面這些會在本手冊中出現的 標示符號所代表的特殊含意。 警告：提醒您在進行某一項工作時要注意您本身的安全。 小心：提醒您在進行某一項工作時要注意勿傷害到電腦主機板元件。 重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多項軟硬體 的安裝或設定。 注意：提供有助於完成某項工作的訣竅和其他額外的資訊。 跳線帽及圖示說明 主機板上有一些小小的塑膠套，裡面有金屬導線，可以套住選擇區的任二隻針腳 （Pin）使其相連而成一通路（短路），本手冊稱之為跳線帽。 有關主機板的跳線帽使用設定，茲利用以下圖示說明。以下圖為例，欲設定為 「Jumper™ Mode」，需在選擇區的第一及第二隻針腳部份蓋上跳線帽，本手冊圖示 即以塗上底色代表蓋上跳線帽的位置，而空白的部份則代表空接針。以文字表示為： [1-2]。 因此，欲設定為「JumperFree™ Mode」，以右圖表 示即為在「第二及第三隻針腳部份蓋上跳線帽」，以 文字表示即為：[2-3]。 Jumper Free Jumper Mode (Default) 哪裡可以找到更多的產品資訊 您可以經由下面所提供的兩個管道來獲得您所使用的華碩產品資訊以及軟硬體的升 級資訊等。 1. 華碩網站 您可以到 http://tw.asus.com 華碩電腦全球資訊網站取得所有關於華碩軟硬體產品的 各項資訊。台灣地區以外的華碩網址請參考�數第二�的聯絡資訊。 �數第二�的聯絡資訊。 的聯絡資訊。 2. 其他文件 在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他的 文件，譬如經銷商所附的產品保證單據等。...

  • Page 10: 代理商查詢

    代理商查詢 華碩主機板在台灣透過聯強國際與精技電腦兩家代理商出貨，您請參考下列範例 圖示找出產品的 12 碼式序號標籤（下圖僅供參考），再至 http://tw.asus.com/support/ eService/querydist_tw.aspx 查詢您產品的代理商，以方便您有產品諮詢或送修需求 時，可尋求代理商服務。（本項服務僅支援台灣使用者） 聯強服務電話：(02)2506-2558 精技服務電話：0800-089558 瀚宇杰盟服務電話：0800-099919 SABERTOOTH Z77-TAYZ 10839 11036 11XXX11XXX11 請注意！ 本產品享有三年產品保固期，倘若自行撕毀或更換原廠保固序號標籤，即取消保 固權益，且不予提供維修服務。...

  • Page 11: Sabertooth Z77 規格列表

    支援 Intel Turbo Boost 2.0 技術 ® * 對 Intel Turbo Boost 2.0 技術的支援依照處理器的類型而 不同 ** 請造訪 tw.asus.com 取得最新的 Intel 處理器支援列表 ® 晶片組 Intel Z77 Express 晶片組 記憶體 4 x 使 用 符 合 n o n - E C C u n b u f f e r e d D D R 3 1866/1600/1333/1066 M H z 記憶體，最高可以擴充至...
  • Page 12 SABERTOOTH Z77 規格列表 ® Intel Z77 Express 晶片組—支援 ASUS USB 3.0 Boost UASP 模式*： - 4 x USB 3.0 連接埠在主機板後側面板（二組在主機板 中央，二組在後側面板） ® ASMedia 1042 USB 3.0 控制器—支援 ASUS USB 3.0 Boost UASP 模式： - 2 x USB 3.0 連接埠在主機板後側面板（藍色） ®...
  • Page 13 64Mb Flash ROM、UEFI AMI BIOS、PnP、DMI 2.0、WfM 2.0、S M B I O S 2.5、A C P I 2.0a、多國語言 B I O S 程式、 ASUS EZ Flash 2 程式、ASUS CrashFree BIOS 3 程式、 F12 PrintScreen 功能、F3 Shortcut 功能、ASUS DRAM SPD （Serial Presence Detect）記憶體資訊...

  • Page 15: 歡迎加入華碩愛好者的行列

    第一章 1.1 歡迎加入華碩愛好者的行列! 再次感謝您購買此款華碩 SABERTOOTH Z77 主機板！ 本主機板的問世除了再次展現華碩對於主機板一貫具備的高品質、高效能以及高穩 定度的嚴苛要求，同時也添加了許多新的功能以及大量應用在它身上的最新技術，使 得 SABERTOOTH Z77 主機板成為華碩優質主機板產品線中不可多得的閃亮之星。 在您拿到本主機板包裝盒之後，請馬上檢查下面所列出的各項標準配件是否齊全。 1.2 產品包裝 華碩 SABERTOOTH Z77 SABERTOOTH Z77 驅動程式與公用程式 使用手冊 主機板 DVD �� �� 2 x Serial ATA 6.0 Gb/s �� �� 2 x Serial ATA 3.0 Gb/s ��...

  • Page 16: 特殊功能

    1.3 特殊功能 1.3.1 產品特寫 ® 支援 LGA1155 規格的第二代/第三代 Intel Core™ i7/Core™ i5/Core™ i3/ ® ® Pentium /Celeron 處理器 本主機板支援最新 LGA1155 封裝，且整合 iGPU、記憶體與 PCI Express 控制器 以支援內建的繪圖處理器、雙通道（四個記憶體模組）D D R3 記憶體與 16 條 P C I ® ® ® Express 3.0/2.0 通道的第二代/第三代 Intel Core™...

  • Page 17: Ultimate Cool!" 散熱設計

    6.0 Gb/s。華碩提供額外的 SATA 6.0 Gb/s 連接埠，擁有更強的擴充性、更快速的資 料傳輸率、傳輸頻寬是現行系統匯流排的二倍。 1.3.2 “Ultimate COOL!” 散熱設計 TUF Thermal Armor 新一代 TUF Thermal Armor 熱敏護罩藉由二個整合式����風扇�進�空氣流動 熱敏護罩藉由二個整合式����風扇�進�空氣流動 藉由二個整合式����風扇�進�空氣流動 來為主機板降溫，這增強了原有 TUF 散熱的設計，直接將 MOS 區域元件的熱能透過 能透過 透過 後側面板區域帶出到機殼外，加上特殊的熱導管設計有效地將熱能從特定元件導�帶 熱導管設計有效地將熱能從特定元件導�帶 有效地將熱能從特定元件導�帶 能從特定元件導�帶 從特定元件導�帶 走，使主機板維持低溫狀態，可以更有效率的增加系統的穩定度，並延長整個系統的 使用壽命。 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 18: Tuf Engine!" 電源設計

    TUF Thermal Radar TUF Thermal Radar 熱敏雷達用來即時監控主機板上特定元件的溫度，自動調整風 扇速度以確保系統維持高穩定性，並且免於系統過熱。熱敏雷達由多重感應器所構 成，可以監控主機板上多項元件，提供使用者個別監控每項元件的能力。熱敏雷達會 依據使用者選擇的各項元件之不同參數，自動計算理想的風扇速度，讓各項元件能維 持低溫與較長的使用時間。 1.3.3 “TUF ENGINE!” 電源設計 全新 DIGI+ 電源控制 第三代雙智慧處理器 3，全新的 DIGI+ 電源控制包括有多重數位電壓控制器，可以 極精準的調控處理器、iGPU 與 DRAM 記憶體。這項革命性的創新與領先企業的華碩 技術提供極度精確的電壓，帶給您最佳的效率、穩定性與系統效能。內建支援未來電 力設計標準 Intel VRD 12.5，將處理器瓦數減至一半，創造一個更低溫與更安靜的電 腦環境，這項革命性的新技術帶給使用者最佳節省電力的最聰明控制方式。 TUF Components（電感、固態電容、電晶體；軍用標準認證） 本主機板擁有堅固耐用且符合軍用標準的 TUF 電感、固態電容及電晶體，且通過 嚴格的軍事標準測試，即使在嚴峻的情況下依然能有傑出優異的表現。TUF 電感也被 稱為的“Ferrite Choke”，是由多種金屬混合物取代鐵所製成，可以支援高達 50A 的 電流量，高於傳統的元件。此外，單一包裝消除震動雜訊的產生，在最嚴峻的狀態下...

  • Page 19: 華碩 Ez Diy

    速與簡化 DIY 過程。 華碩 Q-Shield 華碩 Q-S h i e l d 提供傳導性來保護您的主機板免於受到靜電的損害與電磁波的干 擾。不同於過去的安裝方式，這個新的設計提供更方便、更安全的安裝方式。 華碩 Q-Connector 透過華碩 Q-Connector，您只需要幾個簡單的步驟，即可連接機殼前面板排線的連 線。這個獨特模組可以一次將系統面板的所有排線連接至主機板，也可以避免安裝錯 誤。 華碩 EZ Flash 2 程式 透過華碩獨家自行研發的 EZ Flash 2 BIOS 工具程式，只要按下事先設定的快速鍵 來啟動軟體，不需要進入作業系統或透過開機磁片，就可以輕鬆的更新系統的 BIOS 程式。 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 20: 華碩獨家功能

    1.3.6 華碩獨家功能 USB 3.0 Boost 華碩 USB 3.0 加速技術支援 UASP（USB Attached SCSI Protocol）傳輸協定，自動 提升 USB 裝置傳輸速度高達 170%。 USB Charger+ 透過內建指定的控制器可以快速為您的智慧型裝置，如：iProduct、智慧型手機、 平板電腦以及其他相關產品執行充電功能，並提高充電速度達 3 倍，甚至在電腦為 關機狀態、睡眠模式或休眠模式時都能為您的裝置進行充電。 USB BIOS Flashback 透過 USB BIOS Flashback，只要簡單的將存有 BIOS 檔案的 USB 儲存裝置連接至 電腦，按下 BIOS Flashback 按鈕約三秒鐘，BIOS 就會自動更新。透過與 Windows 相 容的應用程式，使用者可以定時檢查...
  • Page 21 支援 DisplayPort 1.1a DisplayPort 是一個數位顯示介面標準，可以較標準的排線提供高達 10.8 Gbps 的 頻寬，以及億萬種顏色顯示與雙向的溝通，只要透過單一訊號線，就可以傳送更快速 的顯示更新率，以及更高解析度的數位影像，並且支援藍光光碟的 HDCP 數位內容保 護。將連接至 DisplayPort 1.1a 的排線安裝到您的 3D 顯示裝置就可以輕鬆的輸出 3D 訊號，您只要舒服的靠著椅背坐好，就可以享受完美的 3D 動態體驗。 符合 ErP 規範 本主機板符合歐盟規定的能源相關產品（Energy-related Products，ErP）規範。ErP 規範規定產品在耗能方面須符合一定的能源效益要求，這也正與華碩對於建立友善環 境、生產高效能產品的企業願景一致。透過設計與創新來降低產品的二氧化碳排放， 從而減少對環境的破壞。 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 22 第一章：產品介紹...

  • Page 23: 主機板安裝前

    第二章 2.1 主機板安裝前 主機板以及擴充卡都是由許多精密複雜的整合電路元件、整合性晶片等所構成。而 這些電子性零件很容易因靜電的影響而導致損壞，因此，在您動手更改主機板上的任 何設定之前，請務必先作好以下所列出的各項預防措施。 • 在處理主機板上的內部功能設定時，您可以先拔掉電腦的電源線。 • 為避免產生靜電，在拿取任何電腦元件時除了可以使用防靜電手環之 產生靜電，在拿取任何電腦元件時除了可以使用防靜電手環之 靜電，在拿取任何電腦元件時除了可以使用防靜電手環之 外，您也可以觸摸一個有接地線的物品或者金屬物品像電源外殼等。 • 拿取整合電路元件時請盡量不要觸碰到元件上的晶片。 • 在您刪除任何一個整合電路元件後，請將該元件放置在絕緣墊上以隔 離靜電，或者直接放回該元件的絕緣包裝袋中保存。 • 在您安裝或刪除任何元件之前，請確認 ATX 電源的電源開關是切換 到關閉（O F F）的位置，而最安全的做法是先暫時拔出電源的電源 線，等到安裝/刪除工作完成後再將之接回。如此可避免因仍有電力 殘留在系統中而嚴重損及主機板、周邊裝置、元件等。 華碩 SABERTOOTH Z77 使用手冊 SABERTOOTH Z77 使用手冊 使用手冊...

  • Page 24: 主機板概觀

    2.2 主機板概觀 2.2.1 主機板結構圖 關於面板連接插座與內部連接插座的相關資訊，請參考 2.2.8 內�連接埠 內�連接埠 與 2.3.10 後側面板連接埠 一節中的說明。 第二章：硬體裝置資訊...
  • Page 25 USB 2.0 connectors (10-1 pin USB56, USB78, USB910) 2-21 Standby power LED (SB_PWR) 2-16 Clear RTC RAM (3-pin CLRTC) 2-14 Front panel audio connector (10-1 pin AAFP) 2-23 Digital audio connector (4-1 pin SPDIF_OUT) 2-20 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 26: 中央處理器（Cpu

    2.2.2 中央處理器（CPU） ® 本主機板具備一個 LGA1155 處理器插槽，本插槽是專為第三代/第二代 Intel 第三代/第二代 Intel 第二代 Intel Core ™ i7/Core™ i5/Core™ i3/Pentium/Celeron 處理器所設計。 當您安裝 CPU 時，請確認所有的電源接頭都已拔除。 • LGA1156 處理器不適用於 LGA1155 插槽，請勿將 LGA1156 處理器 安裝於 LGA1155 插槽。 • 在您購買本主機板之後，請確認在 LGA1155 插座上附有一個即插即 用的保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經毀損或是 沒有保護蓋，或者是插座接點已經彎曲，請立即與您的經銷商聯絡。 • 在 安 裝 完 主 機 板 之 後 ， 請 將 即 插 即 用 的 保 護 蓋 保 留 下 來 。 只 有...

  • Page 27: 系統記憶體

    2.2.3 系統記憶體 本主機板配置有四組 DDR3（Double Data Rate 3）記憶體模組插槽。 DDR3 記憶體模組擁有與 DDR2 或 DDR 記憶體模組相同的外觀，但是 或 DDR 記憶體模組相同的外觀，但是 記憶體模組相同的外觀，但是 DDR3 記憶體插槽的缺口與 DDR2 或 DDR 記憶體插槽不同，以防止插入 或 DDR 記憶體插槽不同，以防止插入 記憶體插槽不同，以防止插入 錯誤的記憶體模組。 記憶體建議設定 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 28 記憶體設定 您可以任意選擇使用 1GB、2GB、4GB 與 8GB 的 unbuffered non-ECC DDR3 記憶體 、2GB、4GB 與 8GB 的 unbuffered non-ECC DDR3 記憶體 2GB、4GB 與 8GB 的 unbuffered non-ECC DDR3 記憶體 、4GB 與 8GB 的 unbuffered non-ECC DDR3 記憶體 4GB 與 8GB 的 unbuffered non-ECC DDR3 記憶體 模組至本主機板的記憶體插槽上。...
  • Page 29 OCZ3G1333LV8GK (2x4GB) DS 9-9-9 1.65 • • OCZ3RPR1333C9LV8GK (2x4GB) DS 9-9-9 1.65 • • • PC310600U-9-10-A0 A3P1GF3FGF • • • PC310600U-9-10-B0 A3P1GF3FGF • • • SAMSUNG M378B5773DH0-CH9 SAMSUNG K4B2G08460 • • • 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 30 SABERTOOTH Z77 主機板合格供應商列表（QVL） DDR3 1333MHz（表格��頁） （表格��頁） 支援記憶體插槽（選購） 供應商 型號 容量 DS 晶片廠牌 晶片型號 時脈 電壓 1 DIMM 2 DIMM 4 DIMM SAMSUNG M378B5673FH0-CH9 SAMSUNG K4B1G0846F • • • SAMSUNG M378B5273CH0-CH9 SAMSUNG K4B2G0846C K4B2G0846C • • • SAMSUNG M378B5273DH0-CH9 SAMSUNG K4B2G08460 •...
  • Page 31 • • SanMax SMD-4G68HP-16KZ DS Hynix H5TQ2G 83BFRPBC - • • • Team TXD31024M1600C8-D(XMP) SS Team T3D1288RT-16 8-8-8-24 1.65 • • • Team TXD32048M1600HC8-D(XMP) DS Team T3D1288RT-16 8-8-8-24 1.65 • • • 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 32 SABERTOOTH Z77 主機板合格供應商列表（QVL） DDR3 1800MHz 支援記憶體插槽（選購） 晶片 晶片 供應商 型號 容量 時脈 電壓 廠牌 型號 1 DIMM 2 DIMM 4 DIMM G.SKILL F3-14400CL9D-4GBRL(XMP) 4GB (2x2GB) 9-9-9-24 1.60 • • • SABERTOOTH Z77 主機板合格供應商列表（QVL） DDR3 1866MHz 支援記憶體插槽（選購） 晶片 晶片 供應商 型號...
  • Page 33 1 DIMM 2 DIMM 4 DIMM CORSAIR CMGTX8(XMP) 8GB (4x2GB) 10-12-10-30 1.65 • CORSAIR CMGTX8(XMP) 8GB (4x2GB) 10-12-10-30 1.65 • • G.SKILL F3 -19200CL9D-4GBPIS(XMP) 4G (2x2GB) 9-11-9-28 1.65 • Transcend TX2400KLU-4GK (381850)(XMP) 1.65 • • • 2-11 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 34: 擴充插槽

    2.2.4 擴充插槽 安裝或移除任何擴充卡之前，請暫時先將電腦的電源線拔出。如此可免 或移除任何擴充卡之前，請暫時先將電腦的電源線拔出。如此可免 移除任何擴充卡之前，請暫時先將電腦的電源線拔出。如此可免 除任何擴充卡之前，請暫時先將電腦的電源線拔出。如此可免 除因電氣殘留於電腦中而發生的意外狀況。 插槽 插槽說明 編號 PCIe 2.0 x1_1 插槽 插槽 PCIe 3.0 x16_1 插槽（單張顯示卡 x16 或二張顯示卡 x8/x8 模式） 插槽（單張顯示卡 x16 或二張顯示卡 x8/x8 模式） x16 或二張顯示卡 x8/x8 模式） 或二張顯示卡 x8/x8 模式） x8/x8 模式） 模式） PCIe 2.0 x1_2 插槽 插槽...
  • Page 35 – ASM USB3 共享 – – – – – – – ASM1061 #0 – – 共享 – – – – – ASM1061 #1 – – – 共享 – – – – 2-13 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 36: 跳線選擇區

    2.2.5 跳線選擇區 1. CMOS 配置資料清除（3-pin CLRTC） 在主機板上的 CMOS 記憶體中記載著正確的時間與系統硬體組態等資料，這些 資料並不會因電腦電源的關閉而遺失資料與時間的正確性，因為這個 CMOS 的電 源是由主機板上的鋰電池所供應。 想要清除這些資料，可以依照下列步驟進行： 關閉電腦電源，拔掉電源線； 將 CLRTC 跳線帽由 [1-2]（預設值）改為 [2-3] 約五∼十秒鐘（此時即清 除 CMOS 資料），然後再將跳線帽改回 [1-2]。 插上電源線，開啟電腦電源。 當啟動步驟正在進行時按著鍵盤上的 <Del> 鍵進入 BIOS 程式畫面重新設 定 BIOS 資料。 除了清除 CMOS 配置資料之外，請勿將主機板上 CLRTC 的跳線帽由預設 值的位置移除，因為這麼做可能會導致系統啟動失敗。 •...
  • Page 37 • 由於記憶體調整需求，系統將於每一組設定值測試時重新開機。在經 過整個調整過程後若安裝的記憶體仍然無法開機，DRAM_LED 指示 燈會持續亮著，請替換為使用手冊或華碩網站（tw.asus.com）的合格 供應商列表中建議使用的記憶體。 • 在調整過程中，若是您將電腦關機並更換記憶體，在啟動電腦後，系 統會繼續進行記憶體調整。若要停止記憶體調整，將電腦關機然後將 電源線拔除大約 5∼10 秒即可。 • 若系統因 BIOS 超頻而無法開機，按一下 MemOK! 開關來啟動電腦並 載入預設的 BIOS 設定。在開機自我測試過程中會出現一個訊息提醒 您 BIOS 已經恢復至預設值。 • 在使用 MemOK! 功能後，建議您到華碩網站（tw.asus.com）下載最新 版本的 BIOS 程式。 2-15 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 38: 內建 Led 指示燈

    2.2.7 內建 LED 指示燈 1. 電力指示燈 當主機板上內建的電力指示燈（SB_PWR）亮著時，表示目前系統是處於正常 運作、省電模式或者軟關機的狀態中，並非完全斷電。這個警示燈可用來提醒您 在置入或移除任何的硬體裝置之前，都必須先移除電源，等待警示燈熄滅才可進 行。請參考下圖所示。 2. POST 狀態指示燈 POST 狀態指示燈用來在主機板開機過程中依序檢查重要元件，包括處理器、 ，包括處理器、 包括處理器、 記憶體、VGA 顯示卡與硬碟，若是出現錯誤，在出現問題裝置旁的指示燈會持續 亮著，直到問題解決才會熄滅。這個和善的設計讓您可以在一秒內，直覺式的找 到問題所在的位置。 2-16 第二章：硬體裝置資訊...
  • Page 39 • 當您使用支援 N C Q 技術的硬碟時，請將 B I O S 程式中的 S A T A Mode 設定為 [AHCI Mode]。請參考 3.5.3 SATA 設定（ SATA Configuration） 一節的說明。 ® • 使用 Serial ATA 硬碟之前，請先安裝 Windows XP Service Pack 3 或更新版本的作業系統。Serial ATA RAID 功能只有在作業系統為 ® Windows XP SP3 或更新的版本時才能使用。 2-17 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 40 ® 2. Intel Z77 Serial ATA 3.0 Gb/s 裝置連接插槽（7-pin SATA3G_3-6 ����） ���） ��） 這些插槽可支援使用 Serial ATA 3.0 Gb/s 排線來連接 Serial ATA 硬碟與光碟 機。 ® 若您安裝了 Serial ATA 硬碟，您可以透過 Intel Rapid Storage 技術，與內建 ® 的 Intel Z77 晶片組來建立 RAID 0、RAID 1、RAID 5、RAID 10 磁碟陣列。 •...
  • Page 41 3. ASMedia Serial ATA 6.0 Gb/s 插槽（7-pin SATA6G_E1/E2 ����） ���） ��） 這些插槽可支援使用 Serial ATA 6.0 Gb/s 排線來連接 Serial ATA 6.0 Gb/s 硬碟 機。 SABERTOOTH Z77 ASMedia SATA 6.0 Gb/s connectors • SATA6G_E1/E2（灰色）插槽只能用來連接資料硬碟，不支援 ATAPI 灰色）插槽只能用來連接資料硬碟，不支援 ATAPI 色）插槽只能用來連接資料硬碟，不支援 ATAPI 裝置。 ® • 使用 Serial ATA 硬碟之前，請先安裝 Windows XP Service Pack 3 或更新版本的作業系統。...
  • Page 42 IntA_P1_D+ IntA_P2_D- IntA_P1_D- ® IntA_P2_SSTX+ IntA_P1_SSTX+ IntA_P2_SSTX- IntA_P1_SSTX- IntA_P2_SSRX+ IntA_P1_SSRX+ IntA_P2_SSRX- IntA_P1_SSRX- Vbus Vbus PIN 1 SABERTOOTH Z77 USB3.0 connector USB 3.0 模組為選購配備，請另行購買。 模組為選購配備，請另行購買。 為選購配備，請另行購買。 5. 數位音效連接排針（4-1 pin SPDIF_OUT） 這組排針是用來連接 S/PDIF 數位音效模組，您可以利用這組排針以 S/PDIF 音 效訊號線連接到音效裝置的數位音訊輸出端，使用數位音訊輸出來代替傳統的類 比音訊輸出。 S/PDIF 模組為選購配備，請另行購買。 2-20 第二章：硬體裝置資訊...
  • Page 43 USB 2.0 規格相容，並支援傳輸速率最高達 480 MBps。 請勿將 1394 排線連接到 U S B 插槽上，這麼做可能會導致主機板的損 毀。 • 若是您的機殼擁有前面板 U S B 連接埠，您可以將前面板 U S B 排 線連接至 ASUS Q-Connector（USB，藍色），然後將 Q-Connector （USB）安裝至主機板內建的 USB 插槽上。 • 安裝前請先將插槽上的防塵蓋移除。 USB 2.0 模組為選購配備，請另行購買。 2-21 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 44 7. 中央處理器、機殼、電源風扇電源插槽（4-pin CPU_FAN, 4-pin CPU_OPT FAN, 4-pin CHA_FAN1-4. 4-pin ASST_FAN） 將風扇排線連接至風扇插槽，並確認每條連接排線的黑線是接到風扇電源插槽 上的接地端（GND）。 千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，那麼很 容易因為主機內部溫度逐漸昇高而導致當機，甚至更嚴重者會燒毀主機 板上的電子元件。注意：這些插槽並不是單純的排針！不要將跳線帽套 在它們的針腳上。 • C P U_F A N 插槽支援處理器風扇最大達 1 安培（12 瓦）的風扇電 源。 • 當您安裝二張 V G A 顯示卡，建議您將後側機殼風扇排線連接至 CHA_FAN1 或 CHA_FAN2 來獲得更好的散熱環境。 2-22 第二章：硬體裝置資訊...
  • Page 45 主機前面板來控制音效輸入/輸出等功能，並且支援 AC’97 或 HD Audio 音效標 準。將前面板音效輸出/輸入模組的連接排線之一端連接到這個插槽上。 • 建議您將支援高傳真（high definition）音效的前面板音效模組連接 到這組排針，如此才能獲得高傳真音效的功能。 • 若要將高傳真音效前面板模組安裝至本接針，請將 B I O S 程式中 Front Panel Type 項目設定為 �HD�；若要將 AC 97 音效前面版模組 安裝至本接針，請將 BIOS 程式設定為 �AC97�。預設值為 �HD�。 2-23 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 46 9. 主機板電源插槽（24-pin EATXPWR, 8-pin EATX12V） 這些電源插槽用來連接一個 A T X +12V 電源。電源所提供的連接插頭已經過 特別設計，只能以一個特定方向插入主機板上的電源插槽。找到正確的插入方向 後，僅需穩穩地將之套進插槽中即可。 • 建議您使用與 2.0 或更新規格的 24-p i n A T X 12V 相容的電源 （PSU），才能提供至少 350W 高功率的電源，以供應系統足夠的電 源需求。 • 請務必連接 8-p i n E A T X12V 電源插頭，否則系統可能無法順利啟 動。 •...
  • Page 47 • IDE 硬碟動作指示燈號接針（2-pin IDE_LED） 您可以連接此組 IDE_LED 接針到電腦主機面板上的 IDE 硬碟動作指示燈號， 如此一旦 IDE 硬碟有存取動作時，指示燈隨即亮起。 • 機殼喇叭連接排針（4-pin SPEAKER） 這組四腳位排針連接到電腦主機機殼中的喇叭。當系統正常啟動便可聽到嗶嗶 聲，若啟動時發生問題，則會以不同長短的音調來警示。 • ATX 電源/軟關機開關連接排針（2-pin PWRSW） 這組排針連接到電腦主機面板上控制電腦電源的開關。您可以根據 BIOS 程式 或作業系統的設定，來決定當按下開關時電腦會在正常執行和睡眠模式間切換， 或者是在正常執行和軟關機模式間切換。若要關機，請持續按住電源開關超過四 秒的時間。 • 軟開機開關連接排針（2-pin RESET） 這組兩腳位排針連接到電腦主機面板上的 Reset 開關。可以讓您在不需要關掉 電腦電源即可重新啟動，尤其在系統當機的時候特別有用。 2-25 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 48: 建立您的電腦系統

    2.3 建立您的電腦系統 2.3.1 建立 PC 系統所需的其他工具與元件 一袋�� Philips (���� ���� ���� ���� �� ���� ���� PC 機� 機� 電源供應裝置 Intel LGA 11�� 處理器 處理器 Intel LGA 11�� �容處理器�� �容處理器�� 記憶體模組 SATA 硬� 硬� SATA ��機���） ��機���） 顯示����） 上表所列的工具與元件並不包含在主機板包裝盒內。 2-26 第二章：硬體裝置資訊...

  • Page 49: 安裝中央處理器

    2.3.2 安裝中央處理器 安裝中央處理器 LGA1156 處理器不適用於 LGA1155 插槽，請勿將 LGA1156 處理器安裝 於 LGA1155 插槽。 2-27 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 50 � 2-28 第二章：硬體裝置資訊...

  • Page 51: 處理器散熱片與風扇安裝

    2.3.3 處理器散熱片與風扇安裝 處理器散熱片與風扇安裝 在安裝散熱片與風扇之前若 有需要，請先將處理器與散 熱片塗上散熱膏。 安裝散熱片與風扇 2-29 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 52: 安裝記憶體模組

    2.3.4 安裝記憶體模組 取出記憶體模組 2-30 第二章：硬體裝置資訊...

  • Page 53: 安裝主機板

    2.3.5 安裝主機板 本章節的圖示僅供參考，主機板的構造可能會隨著型號而有所不同，但 是安裝的步驟仍然是相同的。 2-31 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 54 請勿將螺絲鎖得太緊！否則容易導致主機板的印刷電路板產生龜裂。 2-32 第二章：硬體裝置資訊...

  • Page 55: 華碩 Sabertooth Z77 主機板的 Thermal Armor 熱敏護罩

    2.3.6 華碩 SABERTOOTH Z77 主機板的 Thermal Armor 熱敏護罩 華碩 SABERTOOTH Z77 主機板的 Thermal Armor 熱敏護罩包含有後側面板導流風 扇以及裝甲風扇，可以有效的將主機板上元件所產生的熱氣耗散。為了要確保達到最 大的散熱效果，請依照以下步驟來安裝後側面板導流風扇至後側面板風扇蓋。 安裝第一個輔助風扇 1. 移除後側面板風扇蓋上的螺絲， 再將蓋子移除就可看見風扇插 槽。 2. 使用二個附贈的短螺絲將輔助風 扇鎖在風扇蓋上設計給輔助風扇 使用的插槽，風扇的排線必須放 在底部的右下角，並且與風扇蓋 相對，而風扇的背部要面對風扇 蓋上的螺絲孔。 • 若要安裝 40m m 的 風 扇 ， 請 使 用 附 贈...
  • Page 56 4. 將這個組合式風扇與海綿安裝至 後側面板風扇插槽，並使用步驟 1 的螺絲將風扇蓋鎖住。 T U F 圖像標示必須與後 側面板連接埠在同樣可 見的位置。 5. 將風扇排線放入排線插槽內，並 將排線連接至主機板上的輔助風 扇連接埠（ASST_FAN1）。 連接埠（ASST_FAN1）。 （ASST_FAN1）。 請將風扇排線隱藏在散 熱 裝 置 下 方 來 防 止 雜 亂。 安裝第二個輔助風扇 1. 移除風扇保護蓋即可看見風扇插 移除風扇保護蓋即可看見風扇插 槽與風扇連接埠。 2-34 第二章：硬體裝置資訊...
  • Page 57 熱 裝 置 下 方 來 防 止 雜 亂。 3. 將 風 扇 排 線 連 接 至 主 機 板 上 的 輔 助 風 扇 連 接 埠 （ASST_FAN2）。 包裝盒內沒有包含螺絲 起子。 2-35 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 58: 安裝 Atx 電源

    2.3.7 安裝 ATX 電源 電源 或 或 2-36 第二章：硬體裝置資訊...

  • Page 59: 安裝 Sata 裝置

    2.3.8 安裝 SATA 裝置 安裝 SATA 裝置 SATA 裝置 裝置 或 或 2-37 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 60 2.3.9 安裝前面板�出/��連接埠 安裝前面板�出/��連接埠 安裝 ASUS Q-Connector 安裝 USB 2.0 連接插槽 安裝前面板音效連接插槽 AAFP USB 2.0 安裝前請先將插槽上的防塵 蓋移除。 安裝 USB 3.0 連接插槽 USB 3.0 2-38 第二章：硬體裝置資訊...

  • Page 61: 後側面板連接埠

    3. S/PDIF 光纖排線輸出連接埠 8. HDMI 連接埠 連接埠 4. LAN (RJ-45) 網路連接埠* 9. USB 3.0 連接埠 1 和 2 連接埠 1 和 2 5. USB BIOS Flashback 按鈕 10. 音效輸出/輸入接頭** * 與 **： 請參考下頁表格中網路連接埠指示燈與音效連接埠的定義。 2-39 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 62 • 請勿將不同的插頭安裝至外接式 SATA 連接埠。 ® • 在安裝 W i n d o w s 作業系統時，請勿將鍵盤/滑鼠連接至任何一個 USB 3.0 連接埠。 • 由於 USB 3.0 控制器的限制，USB 3.0 裝置只能在 Windows 作業系 統環境下，以及安裝過 USB 3.0 驅動程式後才能使用。 • USB 3.0 裝置只能用來作為資料磁碟。 • 強烈建議您將 USB 3.0 裝置連接至 USB 3.0 連接埠，才能讓您的 USB 3.0 裝置獲得更快更好的效能表現。...
  • Page 63 2.3.11 音效�出/��連接圖示說明 �連接圖示說明 連接圖示說明 音效�出/��連接埠 橘色 淺藍色 黑色 草綠色 灰色 粉紅色 連接耳機與麥克風 連接立體聲喇叭 連接 2.1 聲道喇叭 2.1 聲道喇叭 聲道喇叭 2-41 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 64 連接 4.1 聲道喇叭 4.1 聲道喇叭 聲道喇叭 連接 5.1 聲道喇叭 連接 7.1 聲道喇叭 2-42 第二章：硬體裝置資訊...

  • Page 65: Usb Bios Flashback

    2.3.12 USB BIOS Flashback USB BIOS Flashback 提供最簡單更新 BIOS 的方法。使用者可以輕鬆嘗試使用新的 BIOS 版本來進行超頻，不需要進入 BIOS 或作業系統，只要插入 USB 儲存裝置然後 按下 BIOS Flashback 按鈕三秒鐘，BIOS 程式就會自動在待機狀態下更新。 1. 從華碩網站（tw.asus.com）下載 BIOS Flashback 程式，將該檔案儲存至 USB 可 攜式儲存裝置，並將檔案儲存至根目錄。 2. 將 USB 儲存裝置插入後側面板中 USB 3.0 連接埠的底部。 的底部。 。 3. 按下 BIOS Flashback 按鈕約三秒鐘，指示燈會開始閃爍。...

  • Page 66: 第一次啟動電腦

    2.4 第一次啟動電腦 1. 確認所有排線與接腳都接妥，然後蓋上機殼的外蓋。 2. 確定所有的開關都已關閉 3. 將電源線接上機殼背面的電輸入插座。 4. 情況許可的話，最好將電源線路上加接突波吸收/保護器。 5. 您可以先開啟以下周邊的電源： 顯示器 外接式 SCSI 接頭周邊裝置（從串連的最後端開始） 系統電源（ATX 的電源不會因為送電而馬上動作，而是等待面板上的按鈕 動作後才會工作） 6. 送電之後，機殼面板上應該會有電源指示燈亮起才對。如果是使用 ATX 電源的 話，必須等到面板按鈕被觸碰後才會啟動電源，電源指示燈此時才會亮起。如果 您的電腦符合綠色省電標準，已隨時準備可以進入省電模式的話，顯示器指示燈 也會亮起。如果啟動過程一切順利的話，不久就可以在顯示器上看到畫面了，如 果送電之後超過 30 秒而畫面未有動靜的話，表示電腦的設定尚有問題存在，請 再進一步地的檢查各項動作，如果還是不行，就需要向廠商求助了！ BIOS 嗶聲所代表的意義 嗶聲 代表意義 偵測到 VGA 顯示卡 一短嗶聲 快速啟動設定為關閉 沒有鍵盤被偵測到 一連續嗶聲後跟隨兩短嗶聲，暫停一...

  • Page 67: 認識 Bios 程式

    • 若是變更 BIOS 設定後開機失敗，請試著使用清除 CMOS，然後將 主機板的設定值回復為預設值。請參考 2.2.5 跳線選擇區 跳線選擇區 一節的說 明。 • BIOS 設定程式不支援使用藍牙設備。 為了增加使用的便利性，您可以使用鍵盤或是滑鼠來操控本主機板的 BIOS 設定程 式。 本主機板的 BIOS 設定程式提供您 EZ Mode 和 Advanced Mode 兩種模式。您可 以由 Exit 選單中切換，或是選擇 EZ Mode/Advanced Mode 選單中的 Exit/Advanced Mode。 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 68: Ez Mode

    CPU/機�/電源���度 機�/電源���度 ���度 新啟動系統，或是進入 Advanced Mode UEFI BIOS Utility - EZ Mode Exit/Advanced Mode SABERTOOTH Z77 English BIOS Version : 0401 Build Date : 11/28/2011 CPU Type : Intel (R) Core (TM) i3-2130 CPU @ 3.00GHz Speed : 3400 MHz...

  • Page 69: Advanced Mode

    ESC: Exit F12: Print Screen Version 2.00.1201. Copyright (C) 2010 American Megatrends, Inc. ��單 設定�窗 捲軸 操作功能鍵 功能表列 BIOS 設定程式最上方各選單功能說明如下： Main 本項目提供系統基本設定。 Ai Tweaker 本項目提供超頻設定。 Advanced 本項目提供系統進階功能設定。 Monitor 本項目提供溫度、電源及風扇功能設定。 Boot 本項目提供開機磁碟設定。 Tool 本項目提供特殊功能設定。 Exit 本項目提供離開 BIOS 設定程式與出廠預設值還原功能。 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 70 選單項目 於功能表列選定選項時，被選擇的功能將會反白，即選擇 M a i n 選單所出現的項 目。 點選選單中的其他項目（例如：Ai Tweaker、Advanced、Monitor、Boot 與 Exit） 也會出現該項目不同的選項。 返回 在子選單時即會出現此按鈕。請按下 <Esc> 鍵或使用滑鼠按下此按鍵回到前一選單 畫面。 子選單 在選單畫面中，若功能選項前面有一個小三角形標記，代表此為子選單，您可利用 方向鍵來選擇，並按下 <Enter> 鍵來進入子選單。 設定視窗 在選單中選擇功能項目，然後按下 <Enter> 鍵，程式將會顯示包含此功能所提供的 選項小視窗，您可以利用此視窗來設定您所想要的設定。 捲軸 在選單畫面的右方若出現如右圖的捲軸畫面，即代表此�選項超過可顯示的畫面， 您可利用上/下方向鍵或是 PageUp/PageDown 鍵來切換畫面。 操作功能鍵 在選單畫面的右下角將顯示 BIOS 設定程式的操作功能鍵，請使用操作功能鍵選擇 項目進行設定。 線�操作說明 在選單畫面的右上方為目前所選擇的作用選項的功能說明，此說明會依選項的不同 而自動變更。使用...

  • Page 71: 主選單（Main Menu

    Administrator rights Administrator Password Not Installed User Password Not Installed Administrator Password User Password • 若您忘記設定的 BIOS 密碼，可以採用清除 CMOS 即時鐘（RTC）記 憶體。請參考 2.2.5 跳線選擇區 跳線選擇區 一節的說明。 • Administrator 或 User Password 項目預設值為 Not Installed，當您 設定密碼之後將顯示為 Installed. 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 72 Administrator Password（設定系統管理員密碼） 當您設定系統管理員密碼後，建議您先登入您的帳戶，以免 BIOS 設定程式中的某 些資訊無法檢視或變更設定。 請依照以下步驟設定系統管理員密碼（Administrator Password）： 1. 請選擇 Administrator Password 項目並按下 <Enter>。 2. 由 Create New Password 視窗輸入欲設定的密碼，輸入完成按下 <Enter>。 3. 請再一次輸入密碼以確認密碼正確。 請依照以下步驟變更系統管理員密碼（Administrator Password）： 1. 請選擇 Administrator Password 項目並按下 <Enter>。 2. 由 Enter Current Password 視窗輸入密碼並按下 <Enter>。 3. 由 Create New Password 視窗輸入新密碼，輸入完成按下 <Enter>。 4.

  • Page 73: Ai Tweaker 選單（Ai Tweaker Menu

    DRAM DATA REF Voltage on CHB Auto F2: Previous Values F5: Optimized Defaults DRAM CTRL REF Voltage on CHB Auto F10: Save ESC: Exit F12: Print Screen CPU Spread Spectrum Auto Version 2.10.1208. Copyright (C) 2012 American Megatrends, Inc. 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 74 Ai Overclock Tuner �Auto� 本項目可以讓您設定 CPU 的超頻選項來達到您所想要的 CPU 外頻。請選擇以下任 一種預設的超頻選項： [Auto] 自動載入系統最佳化設定值。 [Manual] 可讓您獨立設定超頻參數。 [X.M.P.] 若您所安裝的記體模組支援 eXtreme Memory Profile（X. M. P.）技 術，選擇本項目以設定您記憶體模組支援的模式，以最佳化系統效 能。 以下二個項目只有在 Ai Overclock Tuner 設定為 [Manual] 時才會出現。 BCLK/PCIE Frequency �XXX� 本項目可讓您調整 CPU 及 VGA 頻率以提昇系統效能。您可以使用 <+> 與 <-> 鍵調 整數值，或著也可以使用數字鍵盤輸入所需的數值。數值變更的範圍由...
  • Page 75 本項目可以開啟或關閉 EPU 省電功能。設定值有：[Disabled] [Enabled]。 EPU Setting �Auto� 本功能只有在 EPU Power Saving Mode 項目設定為 [Enabled] 時才會出現，用來 選擇 EPU 省電模式。設定值有：[Auto] [Light Power Saving Mode] [Medium Power Saving Mode] [Max Power Saving Mode]。 OC Tuner OC Tuner 自動超頻 CPU 與記憶體的頻率與電壓以增強系統效能。設定值有：[OK] [Cancel]。 華碩 SABERTOOTH Z77 主機板使用手冊...

  • Page 76: Dram Timing Control

    DRAM Timing Control 本選單中的項目可讓您設定 DRAM timing 控制功能，您可以使用 <+> 與 <-> 鍵調 整數值。當您要回復預設值時，請使用鍵盤輸入 <auto> 並按下 <Enter> 鍵。 自行更改數值將會導致系統的不穩定與硬體損毀，當系統出現不穩定的 狀況時，建議您使用預設值。 UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Ai Tweaker\ DRAM Timing Control > Primary Timings DRAM CAS# Latency DRAM CAS# Latency CHA:...
  • Page 77 設定值有：[Auto] [5 DRAM Clock] – [31 DRAM Clock]。 DRAM READ to PRE Time �Auto� 設定值有：[Auto] [4 DRAM Clock] – [15 DRAM Clock]。 DRAM FOUR ACT WIN Time �Auto� 設定值有：[Auto] [16 DRAM Clock] – [63 DRAM Clock]。 華碩 SABERTOOTH Z77 主機板使用手冊 3-11...
  • Page 78 DRAM WRITE to READ Delay �Auto� 設定值有：[Auto] [4 DRAM Clock] – [15 DRAM Clock]。 DRAM CKE Minimum pulse width �Auto� 設定值有：[Auto] [4 DRAM Clock] – [15 DRAM Clock] 。 DRAM CAS# Write to Latency �Auto� 設定值有：[Auto] [1 DRAM Clock] – [15 DRAM Clock]。 DRAM RTL (CHA) �Auto�...
  • Page 79 [Enable Both DIMMs] 啟動通道 B 的記憶體模組。 [Disable DIMM0] 關閉 DIMM0 插槽。 [Disable DIMM1] 關閉 DIMM1 插槽。 [Disable Both DIMMs] 關閉通道 B 的記憶體模組。 DRAM Read Additional Swizzle 設定值有：[Auto] [Enabled] [Disabled]。 DRAM Write Additional Swizzle 設定值有：[Auto] [Enabled] [Disabled]。 華碩 SABERTOOTH Z77 主機板使用手冊 3-13...
  • Page 80 CPU Power Management UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Ai Tweaker\ CPU Power Management > Allows User can manually adjust the CPU Ratio Auto maximum non-turbo CPU ratio. The value will be limit to CPU base Enhanced Intel SpeedStep Technology Enabled or factory setting.
  • Page 81 本 項 目 可 以 讓 您 使 用 以 下 的 百 分 比 調 整 電 壓 範 圍 以 提 升 系 統 效 能 ： 0 % (Regular)、 25% (Medium)、50% (High)、75% (Ultra High)、100% (Extreme)。設 定值有：[Auto] [Regular] [Medium] [High] [Ultra High] [Extreme]。 實際提昇的效能將視 CPU 型號而異。 華碩 SABERTOOTH Z77 主機板使用手冊 3-15...
  • Page 82 CPU Voltage Frequency �Auto� 切換頻率將影響 VRM 輸出電壓的暫態響應和元件的散熱性。設定較高的頻率 可獲得較快的電壓暫態響應。設定值有：[Auto] [Manual]。 當切換為 Manual 模式時請勿將散熱系統移除，且散熱環境需受到監控。 VRM Spread Spectrum �Disabled� 本項目只有在 VRM Frequency 項目設定為 [Auto] 時才會出現，本項目可讓您 啟動 Spread Spectrum 項目以增加系統穩定性。 CPU Power Phase Control �Auto� 本項目用來依照 C P U 的需求控制電源相數。設定值有：[A u t o] [S t a n d a r d] [Optimized] [Extreme] [Manual Adjustment]。...
  • Page 83 本項目只有在 C P U V o l t a g e 設定為 [O f f s e t M o d e] 時才會出現，用來設 定 O f f s e t 的電壓值。設定值為以 0.005V 為間隔，變更的範圍從 0.005V 至 0.635V。 華碩 SABERTOOTH Z77 主機板使用手冊 3-17...
  • Page 84 CPU Manual Voltage �Auto� 本項目只有在 CPU Voltage 設定為 [Manual Mode] 時才會出現，用來設定固定 的 CPU 電壓值。設定值為以 0.005V 為間隔，變更的範圍從 0.800V 至 1.990V。 在您設定 CPU 的核心電壓前，請先詳閱您所安裝之 CPU 的相關技術文 件，設定過高的核心電壓值可能對 CPU 造成損害；設定過低的電壓值可 能會造成系統不穩定。 DRAM Voltage �Auto� 本項目可讓您設定 D R A M 電壓。設定值為以 0.00625V 為間隔，變更的範圍從 1.20V 至 2.20V。 根據...
  • Page 85 隔，變更的範圍從 0.395x 至 0.630x。不同比率將可提升 DRAM 的超頻效能。 DRAM CTRL REF Voltage on CHA/B �Auto� 本項目可讓您設定在 A/B 通道的 DRAM 控制參考電壓。設定值為以 0.005x 為間 隔，變更的範圍從 0.395x 至 0.630x。不同比率將可提升 DRAM 的超頻效能。 CPU Spread Spectrum �Auto� [Auto] 自動調整設定值。 [Disabled] 提升 BCLK 的超頻能力。 [Enabled] 由 EMI 控制。 華碩 SABERTOOTH Z77 主機板使用手冊 3-19...
  • Page 86 3.� 進階�單�Advanced �enu） 進階選單可讓您改變中央處理器與其他系統裝置的細部設定。 注意！在您設定本進階選單的設定時，不正確的數值將導致系統損毀。 UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool CPU Configuration Parameters > CPU Configuration > PCH Configuration > SATA Configuration > System Agent Configuration > USB Configuration > Onboard Devices Configuration >...

  • Page 87: 處理器設定（Cpu Configuration

    Version 2.10.1208. Copyright (C) 2012 American Megatrends, Inc. Intel Adaptive Thermal Monitor �Enabled� [Enabled] 啟動 CPU 散熱監控功能幫助散熱。 [Disabled] 關閉 CPU 散熱監控功能。 Hyper-threading �Enabled� ® Intel 超執行緒技術（Intel Hyper-Threading Technology）能讓單顆處理器同時擁有 兩條執行緒以處理資料。 [Enabled] 啟動 Intel 超執行緒技術。 [Disabled] 關閉 Intel 超執行緒技術。 華碩 SABERTOOTH Z77 主機板使用手冊 3-21...
  • Page 88 Active Processor Cores �All� 本項目可以讓您設定在每個處理封包中啟用的處理器核心數量。設定值有：[A l l] 或依照處理器的規格。 Limit CPUID Maximum �Disabled� [Enabled] 本項目可以讓系統無處理器 CPUID 功能支援時亦可正常啟動。 [Disabled] 關閉此功能。 Execute Disable Bit �Enabled� [Enabled] 啟動 No-Excution Page Protection 技術。 [Disabled] 強迫 XD 功能總是降低至 0。 Intel Virtualization Technology �Disabled� [Enabled] 啟動 Intel 虛擬技術（Virtualization Technology）讓硬體平台可以同 時執行多個作業系統，將一個系統平台虛擬為多個系統。...

  • Page 89: Pch 設定（Pch Configuration

    [1 minute] [2 minutes] [5 minutes] [10 minutes] [15 minutes] [30 minutes] [1 hour] [2 hours]。 Active Page Threshold Support �Enabled� ® 本功能支援在小容量分割磁區中的 Intel Rapid Start Technology 技術。設 定值有：[Enabled] [Disabled]。 Active Memory Threshold �0� 輸入另一個分割磁區的容量大小，若要使用 RST，請確認快取磁區的容量 大於整個記憶體的容量。當設定為 [0]，系統會自動檢查分割磁區的容量是否 足夠 S3 entry（喚醒時間登入）使用。 華碩 SABERTOOTH Z77 主機板使用手冊 3-23...

  • Page 90: Sata 裝置設定（Sata Configuration

    Intel Smart Connect Technology �Disabled� 本項目用來啟動或關閉 Intel Smart Connect Technology 功能。設定值有：[Enabled] [Disabled]。 ISCT Configuration �Disabled� 本項目用來啟動或關閉 ISCT 設定功能。設定值有：[Enabled] [Disabled]。 3.5.3 SATA 裝置設定（SATA Configuration） 當您進入 BIOS 設定程式時，BIOS 設定程式將自動偵測已安裝的 SATA 裝置。當 未偵側到 SATA 裝置時將顯示 Not Present。 UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker...
  • Page 91 若要在 Serial ATA 硬碟設定 RAID 磁碟陣列，請將本項目設定為 [RAID Mode]。 S.M.A.R.T. Status Check �Enabled� S.M.A.R.T.（自動偵測、分析、報告技術，Self-Monitoring, Analysis and Reporting Technology）是一個監控軟體，可以監控您的硬碟，並在發生錯誤時於開機自我檢測 （POST）時顯示錯誤訊息。設定值有：[Enabled] [Disabled]。 Hot Plug �Disabled� 這些項目只有在 SATA mode 設定為 [AHCI Mode] 或 [RAID Mode] 時才會出現，用 來啟動或關閉支援 SATA 熱抽換功能。設定值有：[Disabled] [Enabled]。 華碩 SABERTOOTH Z77 主機板使用手冊 3-25...

  • Page 92: 系統代理設定（System Agent Configuration

    3.5.4 系統代理設定（System Agent Configuration） 系統代理設定（System Agent Configuration） 設定（System Agent Configuration） UEFI BIOS Utility - Advanced Mode Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ System Agent Configuration > System Agent Bridge Name IvyBridge Enable or disable memory remap above Memory Remap Feature Enabled >...

  • Page 93: Usb 裝置設定（Usb Configuration

    Legacy USB3.0 Support �Enabled� [Enabled] 啟動在一般傳統作業系統中支援 USB 3.0 裝置功能。 [Disabled] 關閉本功能。 Intel xHCI Mode �Smart Auto� [Auto] 啟動 xHCI 控制器的運作。 [Smart Auto] 在開機時維持前一次 xHCI 控制器的運作狀態。 [Disabled] 關閉本功能。 EHCI Hand-off �Disabled� [Enabled] 啟動支援沒有 EHCI hand-off 功能的作業系統。 [Disabled] 關閉本功能。 華碩 SABERTOOTH Z77 主機板使用手冊 3-27...

  • Page 94: 內建裝置設定（Onboard Devices Configuration

    3.5.6 內建裝置設定（OnBoard Devices Configuration） UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ Onboard Devices Configuration > Enabled/Disabled ASM1061 Storage HD Audio Controller Enabled OPROM Front Panel Type SPDIF Out Type SPDIF PCI Express X16_3 slot (black) bandwidth) X1 mode ASM1061 Storage Controller (Rear) Enabled...
  • Page 95 啟動支援 Asmedia USB 3.0 快速電池充電功能，讓 USB 3.0 裝置可以 符合 BC 1.1 規範。 [Disabled] 關閉支援電池充電功能。 Intel LAN Controller �Enabled� [Enabled] 啟動 Intel 網路控制器。 [Disabled] 關閉此控制器。 Intel PXE OPROM �Disabled� 本項目只有在前一項目設定為 [E n a b l e d] 時才會出現。本項目可讓您開啟或關閉 Intel 網路控制器的 PXE OptionRom。設定值有：[Enabled] [Disabled]。 華碩 SABERTOOTH Z77 主機板使用手冊 3-29...

  • Page 96: 進階電源管理設定（Apm Configuration

    3.5.7 進階電源管理設定（APM Configuration） UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool Back Advanced\ APM > ErP Ready Disabled Allow BIOS yo switch off some power at S5 to get the system ready for ErP Restore AC Power Loss Power Off requirement.

  • Page 97: 網路協定堆疊（Network Stack）

    Enable/Disable UEFI network staack. Network Stack �Disable Link� 本項目用來啟動或關閉 UEFI 網路協定堆疊（network stack）功能。設定值有： [Disable Link] [Enable]。 以下選項只有在 Network Stack 設定為 [Enabled] 時才會出現。 Ipv4 PXE Support �Enable� 設定值有：[Disable Link] [Enable]。 Ipv6 PXE Support �Enable� 設定值有：[Disable Link] [Enable]。 華碩 SABERTOOTH Z77 主機板使用手冊 3-31...
  • Page 98 3.6 監控�單�Monitor �enu） 監控選單可讓您檢視系統溫度/電力狀況，並且對風扇做進階設定。 UEFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced Monitor Boot Tool CPU Temperature CPU Temperature +41ºC / +104ºF +41ºC / +104ºF MB Temperature +31ºC / +87ºF CPU Fan Speed 4909 RPM CPU OPT Speed Chassis Fan 1 Speed Chassis Fan 2 Speed Chassis Fan 3 Speed...
  • Page 99 [300 RPM] [400 RPM] [500 RPM] [600 RPM]。 CPU Fan Profile �Standard� 本項目只有在 CPU Q-Fan Control 設定為 [Enabled] 時才會出現，用來設定處 理器風扇適當的效能。 [Standard] 設定為 [Standard] 讓處理器風扇依據處理器的溫度自動調整。 [Silent] 設定為 [Silent] 將風扇速度調整到最低，並擁有最安靜的執行環 境。 [Turbo] 設定為 [Turbo] 來獲得處理器風扇的最大轉速。 [Manual] 設定為 [Manual] 來指派詳細的風扇轉速控制參數。 華碩 SABERTOOTH Z77 主機板使用手冊 3-33...
  • Page 100 以下的項目只有當您將 CPU Fan Profile 設為 [Manual] 時才會出現。 CPU Upper Temperature �70� 請使用 <+> 與 <-> 鍵調整處理器溫度的數值。數值的變更範圍由 40�� 至 �� 至 至 90��。 ��。 CPU Fan Max. Duty Cycle(%) �100� 請使用 <+> 與 <-> 鍵調整處理器風扇的最大工作週期。數值的變更範圍由 20% 至 100%。當處理器溫度達最大值時，處理器風扇將以最大工作週期運 作。 CPU Lower Temperature �20� 顯示處理器溫度的最小值。...
  • Page 101 週期運作。 ASST 1/2 Lower Temperature �40� 顯示 assistant/PCH 溫度的最小值。 ASST 1/2 Fan Min. Duty Cycle(%) �60� 請使用 <+> 與 <-> 鍵調整 assistant/PCH 風扇的最小工作週期。數值的變更 範圍由 60% 至 100%。當 assistant/PCH 溫度低於 40�� 時，扇將以最小工作 �� 時，扇將以最小工作 扇將以最小工作 週期運作。 華碩 SABERTOOTH Z77 主機板使用手冊 3-35...
  • Page 102 Allow Fan Stop �Disable� 當主機板溫度降至特定溫度，輔助風扇將以 0% 工作週期運作。設定值 有：[Disable] [Enable]。 Fan Overtime �1 minute� 本項目用來延長風扇的在關機後的運轉時間，以加速廢熱的消散。設定值有： 延長風扇的在關機後的運轉時間，以加速廢熱的消散。設定值有： 風扇的在關機後的運轉時間，以加速廢熱的消散。設定值有： 在關機後的運轉時間，以加速廢熱的消散。設定值有： 運轉時間，以加速廢熱的消散。設定值有： ，以加速廢熱的消散。設定值有： 的消散。設定值有： [Disable] [1 minute] [2 minutes] [3 minutes] [5 minutes] [10 minutes]。 Anti Surge Support �Enabled� 本功能可以讓您開啟或關閉 Anti Surge 功能來提供 UVP 或 OVP 防護。設定值有： [Disabled] [Enabled]。...
  • Page 103 啟動全螢幕個人化開機畫面功能。 如果您欲使用華碩 MyLogo2™ 功能，請務必將 Full Screen Logo 項目設 定為 [Enabled]。 Wait For ‘F1’ If Error �Enabled� [Disabled] 關閉本功能。 [Enabled] 系統在開機過程出現錯誤訊息時，將會等待您按下 <F1> 鍵確認才會 繼續進行開機程序。 Option ROM Messages �Force BIOS� [Force BIOS] 選購裝置韌體程式訊息會強制在開機顯示。 [Keep Current] 選購裝置韌體程式訊息只有在該程式供應商設定為顯示時，才會在開 機時顯示。 華碩 SABERTOOTH Z77 主機板使用手冊 3-37...
  • Page 104 [EFI Compatibe ROM] 啟動 UEFI 相容 ROM。 Boot Option Priorities 本項目讓您自行選擇開機磁碟並排列開機裝置順序。依照 1st、2nd、3rd 順序分別 代表其開機裝置順序，而裝置的名稱將因使用的硬體裝置不同而有所差異。 • 開機時您可以在 ASUS Logo 出現時按下 <F8> 選擇啟動裝置。 • 欲進入 Windows 安全模式時，請在 ASUS Logo 出現時按下 <F5>， 或是在開機自我檢測（POST）時按下 <F8>。 Boot Override 本項目將顯示可使用的裝置，裝置的名稱將因使用的硬體裝置不同而有所差異。點 選任一裝置可將該將置設定為開機裝置。 3-38 第三章：BIOS 程式設定 BIOS 程式設定...

  • Page 105: Asus Ez Flash 2

    Advanced Monitor Boot Tool Be used to update BIOS > ASUS EZ Flash 2 Utility > ASUS O.C. Profile > ASUS SPD Information 3.8.1 ASUS EZ Flash 2 本項目可以讓您啟動華碩 EZ Flash 2 程式，按下 <Enter> 會出現再次確認的視窗， 請使用左右鍵選擇 [Yes] 或 [No]，接著按下 <Enter> 確認。...

  • Page 106: Asus Spd Information

    Load from Profile 本項目可以讓您載入先前儲存在 BIOS Flash 中的 BIOS 設定。請按下 <Enter> 鍵並 選擇 Yes 來載入檔案。 • 當進行 BIOS 升級時，請勿關閉或重新啟動系統以免造成系統開機失 敗。 • 建議您只在相同的記憶體/處理器設定與相同的 BIOS 版本狀態下，更 新 BIOS 程式。 3.8.3 ASUS SPD Information 本選單顯示記憶體插槽的相關資訊。 UEFI BIOS Utility - Advanced Mode Tool Main Ai Tweaker Advanced...
  • Page 107 當您完成對 BIOS 設定程式所做的變更後，請選擇本項目或按下 <F10>，將會出現 一個確認對話視窗，請選擇 Yes 以儲存設定並離開 BIOS 設定程式。 Discard Changes & Exit 本項目可讓您放棄所做的變更，並回復原先儲存的設定。在選擇本項目或按下 <Esc>鍵後，將會出現一個確認對話視窗，請選擇 Yes 以放棄任何設定並載入原先儲 存的設定，同時離開 BIOS 設定程式。 ASUS EZ Mode 選擇本項目可進入 EZ Mode 選單。 Launch UEFI Shell from filesystem device 本項目可以讓您由含有資料系統的裝置中啟動 UEFI Shell（shellx64.UEFI）。 華碩 SABERTOOTH Z77 主機板使用手冊 3-41...

  • Page 108: 更新 Bios 程式

    請造訪華碩網站（http://tw.asus.com）來下載本主機板最新的 BIOS 程 式。 1. ASUS Update：在 Windows 作業系統中更新 BIOS 程式。 2. ASUS EZ Flash 2：使用 USB 隨身碟來更新 BIOS。 3. ASUS CrashFree BIOS 3：當 BIOS 檔案遺失或損毀時，可以使用 USB 隨身碟或 主機板的驅動程式與公用程式光碟來更新 BIOS。 4. ASUS BIOS Updater：在 DOS 環境下，使用主機板驅動程式與公用程式光碟與 USB 隨身碟來更新並備份 BIOS。 上述軟體請參考相關章節的詳細使用說明。...
  • Page 109 3. 接著再選擇您欲下載的 B I O S 版 本。按下 Next 繼續。 4. 您可以決定是否要更換在開機系統 仍在自我測試（P O S T，P o w e r-O n Self Test）時的 BIOS 程示圖示，點 選 Yes 進行更換，或是選擇 No 略 過此步驟。 5. 最後再跟著畫面上的指示完成 BIOS 更新的程序。 華碩 SABERTOOTH Z77 主機板使用手冊 3-43...
  • Page 110 3. 您可以決定是否要更換在開機系統 仍在自我測試（P O S T，P o w e r-O n Self Test）時的 BIOS 程示圖示，點 選 Yes 進行更換，或是選擇 No 略 過此步驟。 4. 最後再依照螢幕畫面的指示來完成 BIOS 更新的程序。 • 本章節的畫面僅供參考，實際操作的畫面可能會因主機板型號而異。 • 請參考驅動程式 D V D 光碟中軟體手冊的說明，或造訪華碩網站 http://tw.asus.com 獲得軟體設定的詳細說明。 3-44 第三章：BIOS 程式設定 BIOS 程式設定 程式設定...

  • Page 111: 華碩 Ez Flash 2

    請至華碩網站 http://tw.asus.com 下載最新的 BIOS 程式檔案。 請依照以下步驟透過 EZ Flash 2 更新 BIOS 程式： 1. 將儲存有最新的 BIOS 檔案的 USB 隨身碟插入 USB 連接埠。 2. 進入 BIOS 設定程式的 Advanced Mode，選擇 Tool > ASUS EZ Flash Utility，接 著請按下 <Enter> 鍵。 Exit ASUSTek EZ Flash BIOS ROM Utility V01.04...

  • Page 112: 華碩 Crashfree Bios 3

    1. 啟動系統。 2. 將主機板的公用程式光碟放入光碟機，或是將含有最新或原始的 B I O S 檔案的 USB 隨身碟插入 USB 連接埠。 3. 接著工具程式便會自動檢查光碟片或儲存裝置中是否存有 BIOS 檔案。當搜尋到 BIOS 檔案後，工具程式會開始讀取 BIOS 檔案並自動進入 ASUS EZ Flash 2 程 式。 4. 系統需要您進入 BIOS 程式來回復 BIOS 設定，為了確保系統的相容性與穩定性， 建議您按下 <F5> 按鍵來載入 BIOS 程式的預設值。 當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。...

  • Page 113: 華碩 Bios Updater

    不盡相同。 更新 BIOS 之前 1. 準備本主機板的驅動程式與公用程式光碟，以及 F A T32/16 格式且單一磁區的 USB 隨身碟。 2. 造訪華碩網站 http://support.asus.com 下載最新的 BIOS 程式與 BIOS Updater，然 後儲存在 USB 隨身碟。 • DOS 環境下不支援 NTFS 格式，請勿將 BIOS 檔案與 BIOS Updater 儲存在 NTFS 格式的 USB 隨身碟。 • 請勿將 BIOS 程式儲存在磁碟片，以免磁碟片的容量不夠使用。...
  • Page 114 指令 b bupdater /o�filename�，然後按下 <Enter>。 D:\>bupdater /oOLDBIOS1.rom 主檔名 副檔名 在這裡所指的「filename」，使用者可以不超過八個位元的方式來命名這個主檔 名，並以不超過三個位元的方式來命名副檔名。 2. 接著會出現 BIOS Updater 備份畫面來顯示備份過程，當備份完成時，按下任一按 鍵回到 DOS 模式。 ASUSTek BIOS Updater for DOS V1.18 [2012/01/12] Current ROM Update ROM BOARD: SABERTOOTH Z77 BOARD: Unknown VER: 0262 VER: Unknown DATE: 01/12/2012 DATE: Unknown PATH: BIOS backup is done! Press any key to continue.
  • Page 115 請勿在 BIOS 進行更新時，執行關機或重新啟動電腦，以防止 BIOS 更新 失敗。 • BIOS Updater 1.30 或更新的版本在更新 BIOS 之後會自動退出更新程 式回到 DOS 模式。 • 請載入 BIOS 程式的預設值以確保系統的相容性與穩定度。在 離開 BIOS 程式（Exit menu）選單 選擇 Load Optimized Defaults。 • 在完成 BIOS 更新後，請確認將剛剛移除的 SATA 硬體裝置連接至 SATA 連接埠。 華碩 SABERTOOTH Z77 主機板使用手冊 3-49...
  • Page 116 3-50 第三章：BIOS 程式設定 BIOS 程式設定 程式設定...

  • Page 117: 安裝作業系統

    欲開始使用驅動程式及公用程式 D V D 光碟，僅需將光碟片放入您的光碟機中即 可。若您的系統已啟動光碟機「自動安插通知」的功能，那麼稍待一會兒光碟片會自 動顯示華碩歡迎視窗和軟體安裝選單。 驅動程式�單顯示系統偵 製作磁片�單 手冊�單顯示本�� 測到��裝置�使用的驅 包含有�建立 所附的使用手冊，點 動程式，請安裝適當的驅 RAID/AHCI 驅動 �想要的項目來開啟 動程式來使用該裝置 程式磁片項目 使用手冊的資料夾 點��絡資 軟體�單顯示 訊標籤頁顯 本主機板支援 示與華碩� 的應用程式與 絡的資訊 其他軟體 點�圖示顯 示 DVD/主 機板資訊 點�安裝各項 驅動程式 如果歡迎視窗並未自動出現，那麼您也可以到驅動程式及公用程式光碟 中的 BIN 檔案夾裡直接點選 ASSETUP.EXE 主程式開啟選單視窗。 華碩 SABERTOOTH Z77 主機板使用手冊...

  • Page 118: 取得軟體使用手冊

    4.2.2 取得軟體使用手冊 您可在驅動程式 DVD 光碟中找到軟體使用手冊，請依照以下步驟來取得您需要的 軟體使用手冊。 軟體使用手冊檔案為 P D F 格式，在您開啟使用手冊檔案前，請先安裝 ® ® Adobe Acrobat Reader 瀏覽軟體。 1. 點選 Manual（使用手冊），由 列表中選擇 ASUS Motherboard Utility Guide。 2. 進入 Manual 資料夾後，在您需 要的使用手冊資料夾用滑鼠左鍵 點二下。 3. 請由數個語言的使用手冊中選擇 您需要的使用手冊。 本章節的圖示僅供參考，在驅動程式 D V D 光碟中所包含的軟體使用手 冊，會依照您所購買的型號而有不同。 第四章：軟體支援...

  • Page 119: 軟體資訊

    Suite II 程式。在執行程式後，華碩 AI Suite II 圖示便會顯示在 Windows 作業系統的 工作列中。請點選此圖示來關閉或恢復應用程式。 請點選各程式圖示來執行各項功能及應用程式，以監控系統、更新 BIOS、顯示系 統資訊或自訂華碩 AI Suite II 程式設定介面。 點�以自訂 設定介面 點�以顯示系統資訊 點�以更新主機板 BIOS 點�以監控感應器或 CPU 頻率 點�以�擇應用程式 點�以啟動 Ther�al Radar • Tool 選單中的應用程式依主機板型號而異。 • 本章節的畫面僅供參考，請以您實際看到的畫面為準。 • 請參考驅動程式 D V D 光碟中軟體手冊的說明，或造訪華碩網站 http://tw.asus.com 獲得軟體設定的詳細說明。 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 120 4.3.2 華碩 TUF Thermal Radar 熱敏�� 熱敏�� TUF 熱敏雷達程式可以即時監控主機板關鍵組件的溫度，自動調整風扇轉速以確保 敏雷達程式可以即時監控主機板關鍵組件的溫度，自動調整風扇轉速以確保 雷達程式可以即時監控主機板關鍵組件的溫度，自動調整風扇轉速以確保 系統保持高度穩定避免過熱。該程式包括數個在主機板不同組件上的偵測器，可讓使 用者各別監控。熱敏雷達程式會根據使用者為每個組件所選擇的參數自動計算理想的 敏雷達程式會根據使用者為每個組件所選擇的參數自動計算理想的 雷達程式會根據使用者為每個組件所選擇的參數自動計算理想的 風扇轉速，讓所有組件不會過熱且持久耐用。 執行熱敏��程式 敏��程式 ��程式 程式 請由公用程式 DVD 光碟中安裝 AI Suite II 程式，接著請由 AI Suite II 主選單點選 Thermal Radar 圖示以執行熱敏雷達程式。 敏雷達程式。 雷達程式。 本章節的畫面僅供參考，請以您實際看到的畫面為準。 熱敏��程式主�面 敏��程式主�面 ��程式主�面 系統散熱偵...
  • Page 121 。 2. 點 選 一 個 風 扇 進 行 設 定 。 舉 例 來 說，點選 CPU Fan。 3. 閱讀所選風扇的說明與注意事項。 點選 Setting。 4. 在 Profile Name 下拉式選單中選擇 一個風扇模式並點選 Apply。您也可 以點選下方的 CHA 與 ASST 圖示設 定其他系統風扇。 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 122 進行使用者自訂風扇設定 您可以自訂風扇轉速以符合不同運算與環境需求。 請依照以下步驟快速自訂風扇轉速： 1. 在 Profile Name 下拉式選單中選擇 User。 2. 拖曳風扇轉速曲線上的控制箭頭以設 定風扇轉速百分比。 3. 點選 Apply 套用設定。 您也可以指定監控特定系統組件，並讓熱敏雷達程式在所監控的系統組件達到某個 熱敏雷達程式在所監控的系統組件達到某個 程式在所監控的系統組件達到某個 溫度時，即時動態調整風扇轉速。 請依照以下步驟以進階選項自訂風扇轉速： 1. 在 Profile Name 下拉式選單中選擇 User。 2. 將迴紋針圖示拖曳至熱敏雷達程式視 熱敏雷達程式視 程式視 窗右側的系統組件清單中。您最多可 以指定監控三個組件。 3. 在 總 和 1 0 0 % 的 設 定 下 ， 調 整 每 個您所選組件下方的滑桿然後點選...
  • Page 123 熱敏雷達程式為您決定建 程式為您決定建 議設定。點選 Apply 使設定生效。 Fan-Off 模式設定 若選擇本功能，風扇會在溫度降至特定層級時自動關閉，在系統溫度上升時自動啟 動。 請依照以下步驟進行設定： 1. 點選 然後從 Fan Name 下拉式選 單選擇風扇。 2. 在 Profile Name 下拉式選單中點選 Fan-Off。 3. 點選 Apply 套用設定。 您也可以在 User 定義檔中點選 Allow Fan Stop 來啟動 Fan-Off 模式。 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 124 風扇�時設定 �時設定 時設定 使用者可以自訂風扇在關機後或在待機模式時的運作時間來持續為主機板進行散 熱。 請依照以下步驟快速設定風扇加時功能： 加時功能： 時功能： 1. 點選 2. 拖曳 Fan Overtime 項目的調整桿。 調整桿。 桿。 。 3. 點選 Apply 套用設定，或是點選 Undo 取消變更。 點�並拖曳 來設定�� 加時的時間 點�以儲存並 套用變更設定 點�取消變更設定 • 最大風扇加時為 10 分鐘。 • 預設的風扇加時為 1 分鐘。 • 風扇加時功能僅能在輔助風扇上作用。 •...

  • Page 125: 華碩 Turbov Evo 程式

    境下進行 BCLK 頻率、CPU 電壓、IMC 電壓及記憶體匯流排電壓超頻。 在調整處理器電壓設定前，請先參考處理器使用說明。設定過高的電壓 可能會造成處理器的永久損害，而設定過低的電壓則可能會造成系統不 穩定。 為求系統穩定，在華碩 TurboV 程式中的所有變更都不會儲存至 BIOS 設 定中，亦不會在下一次開機時維持相同設定。請使用 Save Profile（儲存 模式） 功能以儲存您的個人化超頻設定，並在 Windows 作業系統啟動之 後手動載入設定模式。 將目前的設 開啟儲存檔案 定儲存為新 目標設定 的檔案 預設值 電壓調整 控制列 點�以顯示/隱 藏設定項目 不套用變更且 回復原始設定 將所有變更設 立即套用所有 定回復預設值 變更設定 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 126 進階設定選單 請點選 Advanced Mode，並進一步調整處理器/晶片電壓、DRAM 參考電壓與處理 器倍頻的詳細設定選項。 Advanced �ode 電壓調整 目標設定 控制列 不套用變更且 預設值 回復原始設定 將所有變更設 立即套用所有 定回復預設值 變更設定 處理器倍頻模式 本功能可讓您調整處理器倍頻。 1. 請點選 CPU Ratio。 2. 請點選 ON 以開啟處理器倍頻功能，系統將會要求您重新開機。 3. 重新開機後請執行華碩 TurboV EVO 程式，點選 CPU Ratio，請拖曳調整桿以增 加或減少數值。 3. 請點選 Apply 套用設定。 CPU Ratio 調整桿...

  • Page 127: 華碩 Digi+ Power Control 程式

    Load-line 是由 Intel VRM 規格所定義，並會影響 iGPU 的電壓值。 iGPU 運作電壓會依照整合式繪圖處理器的負載來降低比例。設定 較高的數值可以獲得較高的 iGPU 電壓與較佳的效能，但會減少 CPU 與 VRM 的散熱效能。 iGPU Current Capability 較高的數值提供更廣的 iGPU 總電力範圍，並同時擴展超頻頻率範 圍來提升 iGPU 的效能。 CPU Power Phase Control 在系統高負載時，可增加電源相數以提升 VRM 輸出電壓的暫態響 應並可得到更好的散熱效能。在系統低負載時，藉由減少電源相數 可增加 VRM 電源效能。 4-11 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 128 設定說明 點�以套用設定 點�以放棄設定 編號 功能 CPU Power Thermal Control 較高的溫度提供更廣的 CPU 電力散熱範圍，並擴展超頻的容忍度 來提升超頻的潛力。 CPU Power Response Control DIGI+ VRM 控制器提供 CPU 一個更快速且精確的電力回應率，選 用較高的數值來執行極速超頻。 CPU Power Duty Control CPU Power Duty Control 可調整 VRM 各相電流及元件溫度。 4-12 第四章：軟體支援...
  • Page 129 設定 DRAM Current Capability 較高數值可提供 DRAM 控制器更高 超頻所需的總電源量。 DRAM Voltage Frequency 此項目可調整 DRAM 切換頻率使系統穩定或增加超頻範圍。 超頻範圍。 範圍。 DRAM Power Phase Control 設定為 Extreme 以使用全相式模式提升系統效能，或是設定為 Optimized 以使用華碩最佳化相式調整模式增加 DRAM 電源效能。 DRAM Power Thermal Control 較高的溫度提供更廣的記憶體電力散熱範圍，並擴展超頻的容忍度 記憶體電力散熱範圍，並擴展超頻的容忍度 電力散熱範圍，並擴展超頻的容忍度 來提升超頻的潛力。 • 實際表現效能將依使用的處理器與記憶體型號而異。 • 請勿將散熱系統移除，散熱情況應受到監控。 4-13 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 130 Smart DIGI+ 套用預設 值設定 編號 功能 設定瓦數限制為 35W 來節省電力。 。 設定瓦數限制為 45W 來節省電力。 。 設定指定的瓦數會減少總電力輸出至處理器，並在系統負載較重的時候 影響系統效能。 • 實際表現效能將依使用的處理器與記憶體型號而異。 • 請勿將散熱系統移除，散熱情況應受到監控。 4-14 第四章：軟體支援...

  • Page 131: 華碩 Sensor Recorder 程式

    項目將記錄您所選擇要監控項目的變化。 使用歷史記錄 1. 請點選 History Record 並依據您的需求由左側設定 Record Interval 和 Record Duration。 2. 請點選 Start recording 開始計算並記錄各感應範圍。 3. 欲停止記錄時，請點選 Recording。 4. 請點選 Date/Type/Select display items 以檢視詳細的歷史記錄。 您可以由 AI Suite II 的主選單點選 Monitor > Sensor，系統的詳細資訊即 會顯示於右側面板。 4-15 華碩 SABERTOOTH Z77 主機板使用手冊...

  • Page 132: Ai Charger

    4.3.6 Ai Charger+ 這個程式可以對連接在 USB 連接埠上的可攜式 BC 1.1* 行動裝置進行快速充電， 並且充電速度較標準 USB 裝置快三倍**。 • *請檢查您的 USB 裝置製造商是否完整支援 BC 1.1 功能。 • **正確的充電速度會隨著您的 USB 裝置狀況而有不同。 若要啟動 Ai Charger+，請在 AI Suite II 主選單中點選 Tool > Ai Charger+。 4-16 第四章：軟體支援...

  • Page 133: Usb Charger

    設定說明 置的狀態* 點�來偵測現 有��的裝置 點�來�擇 USB 快�充 點�取消設定 電模式設定 點�套用設定 * 本圖示為顯示沒有裝置連接至電腦進行快速充電。 USB 快速充電模式設定 點選下拉式對話框，然後選擇當電腦在關機、睡眠模式，或是休眠模式下的適當充 電模式。 • Disable：關閉 USB 快速充電功能。 • ASUS：為連接的華碩裝置進行快速充電功能。 • Apple：為連接的 Apple 裝置進行快速充電功能。 • Kindle：為連接的 Kindle 裝置進行快速充電功能。 • Others：為其他的可攜式 USB 裝置進行快速充電功能。 當充電模式為啟動時，這個程式無法偵測連接至電腦的裝置。 4-17 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 134 設定充電功能 當可攜式裝置連接至電腦的 USB 連接埠，USB Charger+ 會自動偵測裝置的類型。 為裝置進行充電 點選 來為您的裝置進行快速充電。 顯示�攜式裝 置正在充電中 點�來為��的裝 置進行快�充電 點�來再次掃 描��的裝置 點選 來停止為連接的裝置充電，然後再次掃描是否有其他可偵測的裝 置。點選 來再次進行快速充電。 關閉充電功能 點選 來停止為裝置充電。 點�來停止為� �的裝置充電 4-18 第四章：軟體支援...

  • Page 135: 華碩 Usb 3.0 Boost 程式

    1. 請將 USB 3.0 裝置連接至 USB 3.0 連接埠。 2. USB 3.0 Boost 程式將自動偵測已連接的裝置並切換至 Turbo 模式或 UASP 模式 （若連接裝置支援 UASP）。 3. 您可以隨時將裝置由 USB 3.0 模式切換回 Normal 模式。 請參考驅動程式 D V D 光碟中軟體手冊的說明，或造訪華碩網站 h t t p:// tw.asus.com 獲得軟體設定的詳細說明。 4-19 華碩 SABERTOOTH Z77 主機板使用手冊...

  • Page 136: Network Icontrol

    4.3.9 Network iControl Network iControl 是個直覺性一站式的網路控制中心，讓使用者可以更容易的管 理網路頻寬，並且設定、監控與安排網路程式使用頻寬的優先權，還可以自動連接 PPPoE 網路帶給使用者更便利的上網體驗。 若要啟動 Network iControl，請在 AI Suite II 主選單中點選 Tool > Network iControl。 • 使用本功能前請先確認安裝有網路驅動程式。 • Network iControl 只由 Windows 7 作業系統所支援，並僅支援內建的 網路。 使用 EZ Start EZ Start 可以快速啟動 Network iControl，並將使用中最上層的應用程式設定為最 高頻寬優先使用。 請依照以下步驟使用 EZ Start： 1.
  • Page 137 1. 在工作列的 圖示按滑鼠右鍵，然後選擇 Open Network and Sharing Center。 2. 在 PPPoE 連線按滑鼠右鍵，然後選擇 Properties（內容）。 。 3. 點選 Option 標籤，然後取消勾選 Prompt for name and password, certificate, etc，點選 OK 來完成 PPPoE 自動連線設定。 • PPPoE 連線設定只需要設定一次。 • 請向您的網路供應商取得需要的 PPPoE 連線設定之相關資料。 4-21 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 138 設定 Quick Connection 快速連線 設定 auto-PPPoE 連線 1. 點選 Quick Connection 標籤。 2. 勾選 Automatically connect online anytime 選項，然後在 Connection Name 下拉 式對話框中選擇連線名稱。 3. 點選 Apply 來啟動 PPPoE 自動連線。 您也可以啟動 No Delay TCP 功能來增進網路連線的效能。 點�以�擇��名稱 勾�來設定 PPPoE 自動 �� 點�以套用 設定...
  • Page 139 EZ Profile 用來載入、編輯，以及儲存使用者個人的網路程式優先權定義。 1. 點選 EZ Profile 標籤，執行中的程式會顯示在網路程式欄位。 2. 選擇網路程式，然後點選 來建立您的定義檔。 3. 點選 來儲存定義檔的變更，或重新命名設定檔的名稱。 4. 點選 、 或 來設定程式的優先權為高、一般或低。 點�以�擇 點�以儲存或重新 網路設定檔 命名您的設定檔 點�以設定 執行中應 程式為高/一 用程式的 般/低優先權 資訊面板 預先�定網 路順序來� 止網路壅塞 �擇一個程式 然後點� 來編輯您的網 路設定 4-23 華碩 SABERTOOTH Z77 主機板使用手冊...

  • Page 140: 華碩線上更新

    4.3.10 華碩線�更新 華碩線上更新程式是一套可以讓您在 Windows 作業系統下，用來管理、儲存與更 新主機板 BIOS 檔案的公用程式。 執行華碩線�更新程式 請由公用程式 DVD 光碟中安裝 AI Suite II 程式，接著請由 AI Suite II 主選單點選 Update > ASUS Update 以執行華碩線上更新程式。 使用華碩線�更新程式 請選擇欲使用的方式後點選 Next，並依照畫面上的指示完成操作。 • 使用網路更新 BIOS 程式 由華碩網站 http://tw.asus.com 下載最新的 BIOS 檔案，並依照畫面上的指示更新 主機板的 BIOS 檔案。...

  • Page 141: 華碩 Mylogo2 程式

    請由公用程式 DVD 光碟中安裝 AI Suite II 程式，接著請由 AI Suite II 主選單點選 Update> MyLogo 以執行華碩 MyLogo 程式。 執行華碩 MyLogo程式 瀏覽您想要作為開機圖示的檔案位置，然後點選 N e x t，並依照畫面上的指示操 作。 變更主機板的 BIOS 開機�面 1. 於目前使用的 BIOS 檔案下，點選 Browse 瀏覽您想要作為開機圖示的檔案位置， 然後點選 Next。 4-25 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 142 2. 點選 Auto Tune 讓系統自動調整螢幕解析度，或是手動拖曳調整桿。 3. 按下 Booting Preview 按鈕來預覽圖案在自我測試時的顯示效果，然後請點選 Next。 4. 點選 Flash 開始上傳作為開機圖示的檔案。 5. 點選 Yes 重新開機，下次開機時您可以看見新設定的開機圖示。 變更下載的 BIOS 檔案之開機�面，並將這個 BIOS 程式更新至主機板（或不更新） 1. 請瀏覽已下載的 BIOS 檔案，本步驟亦會檢查 BIOS 檔案是否相容於您的系統。 2. 點選 Browse 瀏覽您想要作為開機圖示的檔案位置，然後點選 Next。 3. 請依照 變更主機板的 BIOS 開機�面 的步驟 2 - 5 完成開機圖示變更。 BIOS 中的全螢幕圖示需啟動華碩...

  • Page 143: 音效設定程式

    設定�項��項因��裝置而異） 裝置進階設定 離開 最小化 系統資訊 控制面板 設定預設裝置 ��埠設定 類比與數位��埠狀態 ��埠狀態 狀態 B. Windows XP 作業系統中的 Realtek HD Audio Manager 離開 設定�項 最小化 控制面板 資訊 請參考驅動程式 D V D 光碟中軟體手冊的說明，或造訪華碩網站 h t t p:// tw.asus.com 獲得軟體設定的詳細說明。 4-27 華碩 SABERTOOTH Z77 主機板使用手冊...

  • Page 144: Raid 功能設定

    4.4 RAID 功能設定 ® 本主機板內建 Intel 晶片組，可讓您透過 Serial ATA 硬碟機設定 RAID 0、1、5 與 RAID 10 磁碟陣列。 ® • Intel Rapid Storage Technology：支援 RAID 0、RAID 1、RAID 10 和 RAID 5。 ® • 在您使用 R A I D 功能之前，請先確認您已經安裝 W i n d o w s ®...

  • Page 145: 安裝 Serial Ata（Sata）硬碟機

    None defined. Physical Devices: Port Device Model Serial # Size Type/Status(Vol ID) ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk [↑↓]-Select [ESC]-Exit [ENTER]-Select Menu 4-29 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 146 在螢幕下方的 navigation 導覽鍵可讓您移動光棒到不同的選項並選擇選單中的選 項。 本節中的 RAID BIOS 設定畫面僅供參考之用，故所顯示的畫面與實際設 定畫面可能稍有不同。 本公用程式可以支援四個硬碟進行 RAID 設定。 建立 RAID 設定 請依照下列步驟建立 RAID 設定： 1. 選擇 1. Create RAID Volume 然後按下 <Enter> 按鍵，會出現如下圖所示的視窗畫 面。 Intel(R) Rapid Storage Technology - Option ROM - v10.5.1.1070 Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
  • Page 147 8. 在 Create Volume 的提示對話框中再按下 <Enter> 按鍵來建立磁碟陣列，接著便 會出現如下圖的視窗畫面。 WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): 9. 按下按鍵 <Y> 來建立陣列並回到主選單，或是按下 <N> 來回到 C R E A T E VOLUME MENU（建立陣列標籤）選單。 4-31 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 148 刪除 RAID 陣列 當您要刪除 RAID 設定時請小心，儲存在硬碟中的資料會被全部刪除。 請依照以下步驟刪除 RAID 陣列： 1. 選擇 2. Delete RAID Volume 然後按下 <Enter> 按鍵，會出現如下圖所示的視窗畫 面。 Intel(R) Rapid Storage Technology - Option ROM - v10.5.1.1070 Copyright(C) 2003-10 Intel Corporation. All Rights Reserved. DELETE VOLUME MENU Name Level Drives Capacity Status...

  • Page 149: Intel ® 2012 Desktop Responsiveness 技術介紹

    請參考下一� SSD 容量需� 表格來獲得 SSD 容量、分割磁區容量與系 統記憶體需求的相關資訊。 4. HDD：至少需要一個 HDD（Hard Disk Drive）硬碟作為系統作業平台磁碟。 ® 5. DRAM：若要啟動 Intel Rapid Start Technology 功能，DRAM 容量需要小於 8GB。 ® ® 在建立 Intel Rapid Start Technology 分割磁區之前，請先確認 Intel Smart Response Technology 加速功能已經啟動。 4-33 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 150 SSD 容量需� 系統記憶體 SSD 分割磁區容量需求 分割磁區容量需求 容量需求 ® Intel Rapid Start ® 20GB 20GB 20GB Intel Smart Response 分割為 20GB 20GB 分割為 20GB 20GB 分割為 20GB 20GB ® 與 2GB 磁區 2GB 磁區 磁區 與 4GB 磁區 4GB 磁區 磁區 與...
  • Page 151 1. 點選 Acclerate 啟動 Smart Response Technology 設定。 2. a. 選擇欲使用的 S S D 來加速儲存系 統。 b. 選擇指派給 S S D 作為快取的空間 容量。 c. 選擇需要快取空間的硬碟。 d. Enhanced mode：WRITE THROUGH ，同時將資料寫入 SSD 與硬碟。 Maximized mode：WRITE BACK， 先將資料寫入 SSD，稍後再寫入硬 碟。 4-35 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 152 3. 選擇 Disable Acceleration 關閉本功 能，選擇 Change Mode 將 accleration mode（加速模式）切換至 Enhanced/ Maximized。 ® • 若要啟動 lntel Smart Response Technology 功能，需要一個 SSD（≧ 20GB）與一個硬碟。一個 SSD 只能指派給一個硬碟作為快取之用。 • 若要還原作業系統，進入 BIOS Option ROM > Acceleration Option， ® 移除 Disks/Volume Acceleration 來關閉 lntel Smart Response Technology 功能。請參考第四章安裝...
  • Page 153 中無法看到任何一個磁碟，請確認在 Intel Smart Response 中將快取記憶 ® 體設定為 18.6GB，以提供 Intel Rapid Start 分割磁區足夠的空間容量。 5. 輸入想要的分割磁區容量， 並且必須等於系統 DRAM 記 憶體（1GB = 1024MB）。點 選 Shrink。 進入 開始 > 控制台 > 系統 及安全性 > 系統 可以查看 DRAM 大小的資訊。 這個未分配容量的磁碟就會 分派給選定的磁碟。 4-37 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 154 6. 若要啟動磁碟分割工具，請點選 開始 > 程式集 > 附屬應用程式 > 命令提示字 元。 7. 鍵入 diskpart 然後按下 Enter。 8. 在彈出的 d i s k p a r t 視窗中，在 DISKPART 後方鍵入 list disk 然 後按下 Enter。鍵入 select disk x （x = 編號）來選擇未分配容量 的磁碟，然後按下 Enter。 •...
  • Page 155 ® 若要執行 Intel Rapid Start Manager，請先從驅動程式與公用程式光碟安 ® 裝 Intel Rapid Start Technology。 ® ® 建立分割磁區之後，執行 Intel Rapid Start Manager 程式來啟動或關閉 Intel Rapid Start Technology。 1. 在右側工具列點選 顯示隱藏的圖示 箭頭符號，然後點 ® 選 Intel Rapid Start Manager 圖示。 4-39 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 156 2. 在 Status 欄位點選 On 來啟動本功能，然後點選 Save。 �擇與點�來啟動 或關閉本功能 點�來啟動或關閉 電池省電模式，本 功能僅適用於筆記 型電腦 點�來啟動或關閉計時器。啟動本功能時， 點�以儲存 點�以取消 將滑桿移動至想要的時間，當系統閒置的時 設定的模式 設定的模式 間超過所設定的時間時，系統會自動進入 ® Intel Rapid Start 模式。預設值為 10 分鐘 還原分割磁區 ® ® 這個程序用來刪除系統中的 Intel Rapid Start Technology，並還原為安裝 ntel Rapid Start Technology 所分割的磁區。 1.
  • Page 157 （Disk Management），接著在壓縮 過的新磁區上按滑鼠右鍵，選擇 擴 展磁區（Extend Volume）。 9. 當擴展磁區精靈（E x t e n d V o l u m e W i z a r d ） 出 現 時 ， 點 選 下 一 步 （Next）。 4-41 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 158 10. 在已選擇（Selected）欄位選擇預設 的磁碟後點選 下一步（Next）。 ® 11. 擴展磁區完成後，點選 完成（Finish）來還原 Intel Rapid Start Technology 分割 磁區。 12. 在刪除分割磁區後重新啟動系統。 ® 13. 進入 開始 > 控制台 > 程式集 > 程式和功能 移除 Intel Rapid Start Manager，才 ® 能完全刪除 Intel Rapid Start Technology。 ® Intel Smart Connect Technology ®...
  • Page 159 1. 點選 開始 > 所有程式 > Intel > Intel Smart Connect Technology。 2. 在 Basic 標籤�中，點選 Enable Updating，啟動後則 Advanced 標籤�中的選項 可以進行進一步的功能設定。 點�以查看版本資訊 點�以進行進階設定 與��說明主� ��說明主� 點�以進行 基本設定 將所有設 定回復至 點�以啟動或 預設值 關閉本功能 使用滑桿來調 整系統從睡眠 模式中被喚醒 並透過網路更 新的間隔時間 4-43 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 160 3. 若 要 關 閉 更 新 功 能 ， 點 選 Disable Updating，當您執行 關閉更新功能，則 Advanced 標 籤 � 也 會 自 動 關 閉 為 無 法 進 入 設 定 。 若 要 回 復 預 設值，請點選 Reset All to Defaults。...

  • Page 161: 建立一張搭載有 Raid 驅動程式的磁片

    ® 請依照下列步驟在 Windows 作業系統中建立 RAID 驅動程式磁片： 1. 啟動 Windows 作業系統。 2. 連接 USB 軟碟機並將軟碟片放入軟碟機中。 3. 將驅動程式與公用程式光碟放入光碟機中。 4. 點選 製作驅動程式磁片 標籤�，接著點選 Intel AHCI/RAID Driver Disk 選項來 建立一張 RAID 驅動程式磁片。 5. 選擇 USB 軟碟機。 6. 依照螢幕指示完成驅動程式磁片的建立。 請將驅動程式磁片切換為防止寫入以避免遭受電腦病毒的感染。 4-45 華碩 SABERTOOTH Z77 主機板使用手冊...

  • Page 162: 在安裝 Windows ® 作業系統時安裝 Raid 驅動程式

    ® 4.5.3 在安裝 Windows 作業系統時安裝 RAID 驅動程式 ® 請依照下列步驟在 Windows XP 安裝 RAID 驅動程式： 1. 當安裝作業系統時，系統會提示您按下 <F6> 來安裝協力廠商的 SCSI 或 RAID 驅 動程式。 2. 按下 <F6> 鍵並將存有 RAID 驅動程式的磁碟片/USB 隨身碟置入軟碟機/USB 連接 埠。 3. 當提示出現提醒您選擇要安裝的 SCSI adapter 驅動程式時，請選擇 RAID 驅動程 式檔案。 4.

  • Page 163: 使用 Usb 軟碟機

    3. 選擇 裝置管理員，在 通用序列匯流 排控制器 項目中的 xxxxxx USB 軟 碟機 上按滑鼠右鍵，從彈出式選單 中點選 內容（Properties）。 USB 軟碟機的名稱會因所安 裝的裝置而有不同。 4. 點選 詳細資料（Details） 標籤�， 即可查看供應商 I D（V I D）與產品 ID（PID）。 5. 瀏覽 RAID 驅動程式磁碟內容，找到 txtsetup.oem 檔案。 6. 在這個檔案上點二下會出現一個視 窗畫面，用來選擇開啟 oem 檔案的 應用程式。 4-47 華碩 SABERTOOTH Z77 主機板使用手冊...
  • Page 164 7. 使用 記事本（Notepad） 來開啟檔 案。 8. 在 txtsetup.oem 檔案中找到 �HardwareIds.scsi.iaAHCI_DesktopWorkstationServer � 與 �HardwareIds.scsi.iaStor_DesktopWorkstationServer� 段落。 9. 在這二個段落中輸入以下敘述： id = “USB\VID_xxxx&PID_xxxx”, “usbstor” [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_1C02&CC_0106”,”iaStor” id= “USB\VID_03EE&PID_6901”, “usbstor” [HardwareIds.scsi.iaStor_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_2822&CC_0104”,”iaStor” id= “USB\VID_03EE&PID_6901”, “usbstor” 請加入在二個段落中的同一行位置。 VID 與 PID 會因所安裝的裝置而有不同。 10. 儲存並退出檔案。 4-48 第四章：軟體支援...

  • Page 165: Amd ® Crossfirex™ 技術

    2. 若您的作業系統為 Windows XP 時，請選擇 控制台（Control Panel）> 新增/移除 程式（Add/Remove Program） 選項。 若您的作業系統為 Windows Vista 時，請選擇 控制台（Control Panel）> 程式與 功能（Program and Features） 選項。 3. 選擇現存的顯示卡驅動程式。 4. 若您的作業系統為 Windows XP 時，請點選 新增/移除（Add/Remove）。 若您的作業系統為 Windows Vista 時，請點選 解除安裝（Uninstall）。 5. 重新啟動您的系統。 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 166: 二張 Crossfirex™ 顯示卡安裝說明

    5.1.3 二張 CrossFireX™ 顯示卡安裝說明 本章節圖示中的主機板及顯示卡僅供參考，請依照您所購買的型號為 準。 1. 準備二張支援 CrossFireX 的顯示卡。 2. 將二張顯示卡分別插入 PCIEX16 插 槽，若是您的主機板有二個以上的 PCIEX16 插槽，請參考該主機板使用 手冊中建議安裝多張顯示卡的位置。 3. 請確認顯示卡已經正確地安裝在插槽 中。 4. 對齊且緊密地將 CrossFireX 橋接裝置 插入二張顯示卡的金手指位置，並確 認橋接裝置已經緊密的插入在正確的 位置。 CrossFireX 金手指 CrossFireX ��裝置 �隨顯示�附贈） 5. 將二條電源線分別從電源供應器連接 至二張顯示卡的電源插座上。 6. 將 VGA 或 DVI 排線連接至顯示卡。 第五章：多繪圖處理器技術支援...

  • Page 167: 安裝驅動程式

    1. 在 C a t a l y s t 控 制 台 視 窗 中 ， 點 選 Graphics Settings > Performance > AMD CrossFireX™ Configuration。 2. 在 Graphics Adapter 列表中，選擇顯示 卡作為顯示的圖形處理器（GPU）。 3. 選擇 Enable CrossFireX™。 4. 點選 Apply，然後點選 OK 來離開設定 視窗。 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 168: Nvidia ® Sli™ 技術

    ® �.2 NVIDIA SLI™ 技術 ® 本主機板支援 NVIDIA SLI™（Scalable Link Interface）技術，可讓您在主機板上 同時安裝多重繪圖顯示介面的顯示卡進行協同運作。請依照下列的步驟來將多重繪圖 顯示介面的顯示卡安裝在本主機板上。 5.2.1 系統�� ® • 在雙 SLI 模式，請準備二張經過 NVIDIA 認證且支援 SLI™ 技術的顯示卡。 • 請確認您的顯示卡驅動程式支援 NVIDIA SLI 技術，並從 NVIDIA 網�（www. nvidia.com）下載最新版本的驅動程式。 • 請確認您的電源供應器（PSU）可以提供符合您系統最低用電需求的電量。請參 考第二章的相關說明。 • 建議您安裝額外的機殼風扇來獲得更好的散熱環境。 • 請造訪 NVIDIA 網站（http://www.nzone.com）來獲得最新的顯示卡認 證列表與支援的...

  • Page 169: 安裝驅動程式

    5.2.4 啟動 NVIDIA SLI™ 技術 安裝完顯示卡與該裝置的驅動程式後，請於 Windows Vista 環境下透過 NVIDIA 控 制面板啟動 SLI 功能。 啟動 NVIDIA 控制面板 請依照下列步驟來啟動 NVIDIA 控制面板︰ ® A. 在 Windows 桌面上按滑鼠右鍵，選擇 NVIDIA Control Panel，NVIDIA Control Panel 視窗即會出現（請見步驟 B5）。 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 170 B1. 若按滑鼠右鍵後，沒有 NVIDIA Control Panel 項目， 請點選 Personalize（個人化）。 B2. 在 Personalization（個人化） 視窗 中，選擇 Display Settings（顯示設 定）。 B3. 在 Display Settings（顯示設定）視窗 中，選擇 Advanced Settings（進階設 定）。 第五章：多繪圖處理器技術支援...
  • Page 171 B5. 接著NVIDIA Control Panel 視窗即會 出現。 啟動 SLI 設定 由 NVIDIA Control Panel 視窗中選 擇 Set SLI Configuration（調整 SLI 設定），接著點選 E n a b l e S L I（啟動 S L I），並設定使用的顯示器。設定完成 後，點選 Apply（套用）。 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 172: Lucidlogix Virtu Mvp

    �.3 LucidLogix Virtu MVP LucidLogix Virtu MVP 是新一代 GPU 虛擬軟體，模糊了內建顯示與獨立顯示卡之 間的界線來增進顯示的效能。虛擬化 GPU 會依照電腦的電源量、效能與系統負載， 動態指派工作給最佳的繪圖顯示來源。 ® • LucidLogix Virtu MVP 支援 Windows 7 作業系統。 ® ® • 第三代/第二代 Intel Core™ 處理器系列支援 Intel 高速影像同步轉 ® 檔技術（Intel Quick Sync Video）。 • 安裝 LucidLogix Virtu MVP 之前，請先將 BIOS 程式中的 iGPU Multi-Monitor 項目設定為...

  • Page 173: 硬體安裝

    若要在 d-Mode 模式下使用 LucidLogix Virtu MVP，顯示器必須連接在主機板上獨 立顯示卡的影像輸出連接埠。 • 請確認 BIOS 程式中的 Initial Graphic Adaptor 項目設定為 PCIE 或 PCIE/PCI 來啟動對 d-Mode 模式的支援。 • d-Mode 模式推薦給需要更高 3D 遊戲效能的使用者。 i-Mode�從主機板的 d-Mode�從獨立顯 VGA ��埠��） �的��埠��） 圖示中的主機板及顯示卡僅供參考，請依照您所購買的型號為準。 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...

  • Page 174: 設定 Lucidlogix Virtu Mvp

    5.3.3 設定 LucidLogix Virtu MVP 開啟 Virtu MVP Control Panel 可進行功能設定，並依您的需求自訂各項設定。 在工具列的 LucidLogix Virtu MVP 圖示按滑鼠右鍵，然後選擇 Open Virtu MVP Control Panel。 當您啟動系統時，LucidLogix Virtu MVP 功能自動啟動。您可以點選 Remove from system tray，將 LucidLogix Virtu MVP 的圖示由工具列移 除。 主選單 在主選單中您可以開啟/關閉 GPU 虛擬化功能，並設定 Lucid 在遊戲中顯示圖示的 方式。...
  • Page 175 效能設定 ® 在主選單中您可以開啟/關閉 Hyperformance 或 Virtual Vsync 功能。 點�以開啟/關閉 ® Hyperfor�ance 點�以開啟/關閉 Virtual Vsync 5-11 華碩 SABERTOOTH Z77 主機板使用手冊 SABERTOOTH Z77 主機板使用手冊 主機板使用手冊...
  • Page 176 應用程式 您可以自行選擇要使用 LucidLogix Virtu MVP 的應用程式。 ® �擇應用程式使用獨立顯示�、iGPU 或 Hyperfor�ance 運作 新�、編輯或移除應用程式 請參考以下的選項說明： ． D 選項表示以獨立顯示卡執行應用程式，選擇 D 可帶來較佳的 3D 顯示效能。 ． I 選項表示以 iGPU 執行應用程式，選擇 I 可獲得媒體的更多效能。 ® ． H 選項表示以 Hyperformance 執行應用程式，選擇 H 可增加應用程式的顯示效 能。 實際顯示效能依應用程式及使用的顯示卡而異。 5-12 第五章：多繪圖處理器技術支援...
