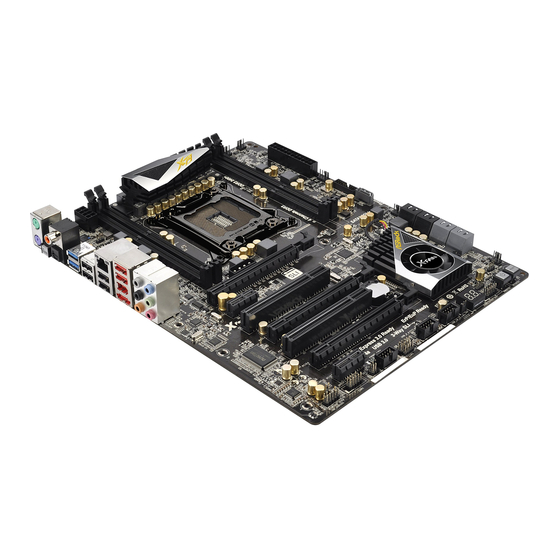

ASROCK X79 Extreme6 Quick Installation Manual

Quick installation guide
Hide thumbs Also See for X79 Extreme6:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual, Installation Manual

Copyright Notice:

No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifi ca-
tion or explanation and to the owners' benefi t, without intent to infringe.
Disclaimer:
Specifi cations and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fi tness for a particular purpose. In no event shall ASRock, its
directors, offi cers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profi ts, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Published December 2011
Copyright©2011 ASRock INC. All rights reserved.
1
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

Advertisement

Table of Contents
loading

Related Manuals for ASROCK X79 Extreme6

Summary of Contents for ASROCK X79 Extreme6

  • Page 1: Copyright Notice

    ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fi...
  • Page 2 Motherboard Layout (X79 Extreme6/GB / X79 Extreme6) 10 11 12 13 24.4cm (9.6 in) PWR_FAN1 ATX12V1 CPU_FAN2 CPU_FAN1 USB 3.0 T: USB0 B: USB1 USB 3.0 T: USB2 B: USB3 USB 2.0 Top: T: USB0 RJ-45 B: USB1 SLI/XFIRE_PWR1 2 oz Copper PCB...
  • Page 3 I/O Panel (X79 Extreme6/GB / X79 Extreme6) PS/2 Mouse Port (Green) Microphone (Pink) Coaxial SPDIF Out Port IEEE 1394 Port (IEEE 1394) LAN RJ-45 Port *** 12 eSATA3 Connector USB 2.0 Ports (USB45) USB 2.0 Ports (USB01) Side Speaker (Gray) USB 3.0 Ports (USB_23)
  • Page 4 “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. *** eSATA3 connector supports SATA Gen3 in cable 1M. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 5 PCIE Gold Fingers Coaxial SPDIF Out Port ASRock Game Blaster is a proprietary card instead of a standard PCI-E x1 card. Thus, it is only supported by some of ASRock’s motherboards. Please refer to ASRock’s website for the motherboard support list.
  • Page 6 DUMMY (3-pin HDMI_SPDIF1) SPDIF OUT **** The onboard audio will be disabled when ASRock Game Blaster is installed, but you can still enable it in the UEFI setup. If ASRock Game Blaster is installed, THX TruStudio function of the onboard audio Realtek ALC898 is not supported.

  • Page 7: Specifications

    - 4 x 1/8" mini jacks Connector - 1 x HDMI_SPDIF header - 1 x Front panel audio connector ® ® - Microsoft Windows 7 / 7 64-bit / Vista / Vista 64-bit compliant ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 8: Package Contents

    In case any modifi cations of this manual occur, the updated version will be available on ASRock website without further notice. You may fi nd the latest VGA cards and CPU support lists on ASRock website as well.
  • Page 9 Quad SLI , 3-Way SLI and SLI Audio ASRock Game Blaster Audio (X79 Extreme6/GB) - Supported by the bundled ASRock Game Blaster - Creative Sound Core3D quad-core sound and voice processor - Supports THX TruStudio - Supports CrystalVoice - Supports EAX1.0 to EAX5.0 Onboard Audio - 7.1 CH HD Audio with Content Protection...
  • Page 10 NCQ, AHCI and Hot Plug functions - 5 x SATA3 6.0Gb/s connectors - 1 x IR header - 1 x CIR header - 1 x COM port header - 1 x HDMI_SPDIF header ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 11 CyberLink MediaEspresso 6.5 Trial, ASRock Software Suite (ASRock MAGIX Multimedia Suite - OEM) Unique Feature - ASRock Extreme Tuning Utility (AXTU) (see CAUTION 7) - ASRock Instant Boot - ASRock Instant Flash (see CAUTION 8) - ASRock APP Charger (see CAUTION 9)
  • Page 12 4GB for the reservation for system usage under Windows ® Vista / XP. For Windows OS with 64-bit CPU, there is no such limita- tion. You can use ASRock XFast RAM to utilize the memory that Win- ® dows cannot use. ®...
  • Page 13 Please visit our website for the operation proce- dures of ASRock Extreme Tuning Utility (AXTU). ASRock website: http://www.asrock.com ASRock Instant Flash is a BIOS fl ash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS ®...
  • Page 14 13. ASRock XFast RAM is a new function that is included into ASRock Ex- treme Tuning Utility (AXTU). It fully utilizes the memory space that can- ®...

  • Page 15: Cpu Installation

    CPU surface is unclean or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 16 Pin1 orientation key notch alignment key 2011-Pin CPU 2011-Pin Socket For proper inserting, please ensure to match the four orientation key notches of the CPU with the four alignment keys of the socket. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 17 Step 3-2. Press down the right load lever, and secure it with the load plate tab under the retention tab. Step 3-3. Press down the left load lever, and secure it with the load plate tab under the retention tab. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 18: Installation Of Cpu Fan And Heatsink

    Step 5. Connect fan header with the CPU fan connector on the motherboard. Step 6. Secure excess cable with tie-wrap to ensure the cable does not interfere with fan operation or contact other components. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 19: Installation Of Memory Modules (Dimm)

    DDR3 DIMM slots, then Quad Channel Memory Technology is acti- vated. It is not allowed to install a DDR or DDR2 memory module into DDR3 slot; otherwise, this motherboard and DIMM may be dam- aged. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 20: Installing A Dimm

    DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 21: Installing An Expansion Card

    Gigabit LAN card, SATA2 card, etc. PCIE4 (PCIE 3.0 x16 slot) is used for PCI Express x8 lane width graphics cards, ASRock Game Blaster, or used to install PCI Express graphics cards to support 3-Way CrossFireX or 3-Way SLI function.
  • Page 22 2.5 ASRock Game Blaster Installation Guide (X79 Extreme6/GB) 2.5.1 ASRock Game Blaster and Driver Installation Step 1. Please refer to the “Expansion Slots” section then insert ASRock Game Blaster into PCIE4 slot. Step 2. In order to avoid mechanical confl ict, please fasten your VGA cards and ASRock Game Blaster to the chassis with screws.
  • Page 23 32-bit / 64-bit or Windows 7 32-bit / 64-bit. ® ASRock Game Blaster is not supported under Windows XP / XP 64-bit. Step 4. Restart your computer for ASRock Game Blaster to take effect. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 24 Some VGA cards violate the PCI-E spec and may result in mechanical confl ict with ASRock Game Blaster. In this case, we suggest you to follow the steps below to uninstall the chassis of the ASRock Game Blaster to fi x the confl ict.

  • Page 25: Asrock Game Blaster Configuration

    2.5.2 ASRock Game Blaster Configuration This section explains how to confi gure your ASRock Game Blaster. 2.5.2.1 THX TRUSTUDIO PRO THX TruStudio Pro Click the power button on the left to activate or deactivate. Surround Control the level of audio immersion in music, movies and games.
  • Page 26 Morph your voice into different characters and accents. Smart Volume Be heard clearly without having to shout or whisper. Noise Reduction Eliminate unwanted background noise in your conversation. Acoustic Echo Cancellation Eliminate echoes that interfere with your conversation. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 27 Surround speakers Bass Management Bass Redirection Enable or disable bass redirection. Subwoofer Gain Enable or disable subwoofer gain. Crossover Frequency Redirect all frequencies below this value to the optimal speaker for better bass response. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 28 Control the level of speakers playback. SPDIF-Out Control the level of SPDIF-Out playback. Balance Control the level of various speaker’s balance. Input Device Select input device. What U Hear Control the level of playback redirect. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 29 2.5.2.5 EQUALIZER Choose from Flat, Acoustic, Classical, Country, Dance, Jazz, New Age, Pop, Rock and Vocal. 2.5.2.6 JACK SETUP ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 30 Front panel headphones is shared with side speakers. Stereo and Microphone Speakers Microphone Stereo and Line-In Speakers Line-In Show Jack Setup dialog when an audio jack is inserted Enable or disable Jack Setup dialog. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 31 Play stereo mix to digital output Enable or disable play stereo mix to digital output. 2.5.2.8 PROFILE User Profi les You can save, load or delete your user profi les. The default is <Custom>. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 32 Note 1. If you want to hear your own voice through the microphone (Playback mode). You can enable it by using ASRock Game Blaster's confi guration Utility CRYSTALVOICE Test. OR you can change your settings to "playback mode" by checking the "Listen to this device"...

  • Page 33: Graphics Card Setup

    PCIE1 slot and the other graphics card to PCIE3 slot. Make sure that the cards are properly seated on the slots. Step2. If required, connect the auxiliary power source to the PCI Express graph- ics cards. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 34 Step3. Align and insert the ASRock SLI_Bridge_2S Card to the goldfi ngers on each graphics card. Make sure the ASRock SLI_Bridge_2S Card is fi rmly in place. ASRock SLI_Bridge_2S Card Step4. Connect a VGA cable or a DVI cable to the monitor connector or the DVI connector of the graphics card that is inserted to PCIE1 slot.
  • Page 35 (Even the GPU chips version shall be the same.) Each graph- ics card should have two goldfi ngers for ASRock 3-Way SLI-2S1S Bridge Card connector. Insert one graphics card into PCIE1 slot, another graphics card to PCIE3 slot, and the other graphics card to PCIE4 slot.

  • Page 36: Driver Installation And Setup

    Set PhysX GPU acceleration item, please select Enabled. In Select an SLI confi guration item, please select Enable SLI. And click Apply. C. Reboot your system. D. You can freely enjoy the benefi t of SLI feature. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 37 Set PhysX GPU acceleration item, please select Enabled. In Select an SLI confi guration item, please select Enable SLI. And click Apply. F. Reboot your system. G. You can freely enjoy the benefi t of SLI or Quad SLI feature. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 38 ® * SLI appearing here is a registered trademark of NVIDIA Technologies Inc., and is used only for identifi cation or explanation and to the owners’ benefi t, without intent to infringe. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 39: Operation Guide

    AMD graphics card manuals for detailed installation guide. Step 1. Insert one Radeon graphics card into PCIE1 slot and the other Radeon graphics card to PCIE3 slot. Make sure that the cards are properly seated on the slots. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 40 PCIE1 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 41 PCIE1 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 42 ”, and then check the item “Enable CrossFireX ”. Select “2 GPUs” and click “Apply” (if you install two Radeon graphics cards). Select “3 GPUs” and click “OK” (if you install three Radeon graphics cards). ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 43: Surround Display Feature

    Express VGA cards, you can easily enjoy the benefi ts of Surround Display feature. For detailed instructions, please refer to the document at the following path in the Support CD: ..\ Surround Display Information ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 44: Asrock Smart Remote Installation Guide

    The Multi-Angle CIR Receiver does not support Hot-Plug function. Please install it before you boot the system. * ASRock Smart Remote is only supported by some of ASRock motherboards. Please refer to ASRock website for the motherboard support list: http://www.asrock.com...

  • Page 45: Jumpers Setup

    Please be noted that the password, date, time, user default profi le, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. The Clear CMOS Switch has the same function as the Clear CMOS jumper. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 46: Onboard Headers And Connectors

    I/O panel, there (9-pin USB_4_5) are three USB 2.0 headers on (see p.2 No. 36) this motherboard. Each USB 2.0 header can support two USB 2.0 ports. (9-pin USB_6_7) (see p.2 No. 35) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 47 D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. E. To activate the front mic. ® For Windows XP / XP 64-bit OS: Select “Mixer”. Select “Recorder”. Then click “FrontMic”. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 48 When connecting your chassis front panel module to this header, make sure the wire assignments and the pin assign-ments are matched correctly. Chassis Speaker Header Please connect the chassis speaker to this header. (4-pin SPEAKER 1) (see p.2 No. 28) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 49 If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3. Pin 1-3 Connected 3-Pin Fan Installation (3-pin CPU_FAN2) +12V CPU_FAN_SPEED (see p.12 No. 8) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 50 (FRONT_1394) on this +12V motherboard. This IEEE 1394 RXTPBP_0 RXTPAP_0 header can support one IEEE 1394 port. Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2 No. 40) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 51 SPDIF audio output to HDMI (2-pin HDMI_SPDIF1) VGA card, allows the system to (see p.2 No. 42) SPDIFOUT connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI VGA card to this header. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 52 Put the USB 3.0 cable and the rear Panel. USB 3.0 bracket together. Step 3 Step 4 Screw the two screws into the rear USB 3.0 Put the rear USB 3.0 bracket into the bracket. chassis. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 53: Smart Switches

    (RSTBTN) RESET the system. (see p.2 No. 26) Clear CMOS Switch Clear CMOS Switch is a smart switch, allowing users to quickly (CLRCBTN) CMOS clear the CMOS values. (see p.3 No. 17) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 54 CPU post-memory initialization is started 0x33 CPU post-memory initialization. Cache initialization 0x34 CPU post-memory initialization. Application Processor(s) (AP) initialization 0x35 CPU post-memory initialization. Boot Strap Processor (BSP) selection 0x36 CPU post-memory initialization. System Management Mode (SMM) initialization ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 55 0xF8 Recovery PPI is not available 0xF9 Recovery capsule is not found 0xFA Invalid recovery capsule 0xFB – 0xFF Reserved for future AMI error codes 0x60 DXE Core is started 0x61 NVRAM initialization ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 56 0x9D USB Enable 0x9E – 0x9F Reserved for future AMI codes 0xA0 IDE initialization is started 0xA1 IDE Reset 0xA2 IDE Detect 0xA3 IDE Enable 0xA4 SCSI initialization is started 0xA5 SCSI Reset ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 57 No Console Input Devices are found 0xD8 Invalid password 0xD9 Error loading Boot Option (LoadImage returned error) 0xDA Boot Option is failed (StartImage returned error) 0xDB Flash update is failed 0xDC Reset protocol is not available ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 58: Driver Installation Guide

    B. Set the option “SATA Mode” to [IDE]. (For SATA2_0 to SATA2_3, SATA3_0 and SATA3_1 ports.) Set the option “ASMedia SATA3 Mode” to [IDE]. (For SATA3_A0 to SATA3_A2 ports.) ® STEP 2: Install Windows XP / XP 64-bit OS on your system. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 59: Installing Windows

    SATA3_1 ports.) Set the option “ASMedia SATA3 Mode” to [AHCI]. (For SATA3_A0 to SATA3_A2 ports.) ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 60 3. Click Expert Mode. * If you want to always use Expert Mode to create a team, click Default to Expert Mode on next start. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 61 This may have an impact on the team’s performance. Therefore, it is recommended that only driver-enabled network adapters be added as members to a team. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 62 * When confi guring an SLB team, although connecting team members to a hub is supported for testing, it is recommended to connect team members to a switch. * Not all network adapters made by others are supported or fully certifi ed for teaming. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 63 On the General tab, click Internet Protocol (TCP/IP), and then click Properties. d. Confi gure the IP address and any other necessary TCP/IP confi guration for the team, and then click OK when fi nished. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 64: Untied Overclocking Technology

    PCIE buses are in the fi xed mode so that BCLK can operate under a more stable overclocking environment. Please refer to the warning on page 12 for the possible overclocking risk before you apply Untied Overclocking Technology. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 65: Bios Information

    It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the fi le “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 66 1. Einführung Wir danken Ihnen für den Kauf des ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leis- tung und robustes Design, gemäß der Verpfl ichtung von ASRock zu Qualität und Halbarkeit.
  • Page 67 - Creative Sound Core3D, Quad-Core-Klang- und Sprachprozessor - Unterstützt THX TruStudio - Unterstützt CrystalVoice - Unterstützt EAX1.0 bis EAX5.0 Onboard Audio - 7.1 CH HD Audio mit dem Inhalt Schutz (Realtek ALC898 Audio Codec) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 68 Vorderseite durch ASMedia ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID 0, RAID 1, RAID 5, RAID 10 und Intel Rapid Storage 3.0), ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 69 - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), CyberLink MediaEspresso 6.5-Testversion, ASRock Software-Suite (ASRock MAGIX-Multimedia-Suite - OEM) Einzigartige - ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 7) Eigenschaft - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 8) - ASRock APP Charger (siehe VORSICHT 9)
  • Page 70 Die Einstellung der “Hyper-Threading Technology”, fi nden Sie auf Seite 82 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie- ben. Dieses Motherboard unterstützt vierkanal-DDR3-Speichertechnologie. Vor Implementierung der vierkanal-DDR3-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 19 zwecks richtiger Installation gelesen haben. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 71 Speicher zur Nutzung durch das System reserviert wird. Unter ® Windows OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie ® können ASRock XFast RAM zur Nutzung des Speichers, den Windows nicht verwenden kann, einsetzen. ® Aktuell unterstützt der Intel Sandy Bridge-E-Sockel-2011-Prozessor PCIE 3.0 nicht;...
  • Page 72 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufl adung mehrerer Apple-Geräte gleichzeitig;...
  • Page 73 Reduzierung der Häufi gkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän- gerung deren Lebenszeit. 14. ASRock X-FAN wird nur dann automatisch aktiviert, wenn das System bei hoher Last oder Übertaktung eine bestimmte Temperatur erreicht. Normalerweise bleibt ASRock X-FAN deaktiviert, damit Benutzer eine möglichst geräuscharme Computererfahrung genießen können.
  • Page 74 CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefi niertes Profi l, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS löschen-Jumper. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 75 Zusätzlich zu den vier üblichen USB 2.0-Ports an den (9-pol. USB_4_5) I/O-Anschlüssen befi nden sich (siehe S.2 - No. 36) drei USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0- Anschlussleiste werden zwei USB 2.0-Ports unterstützt. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 76 Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch. 2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 77 Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variiere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 78 CPU-Lüfteranschluss Verbinden Sie das CPU - FAN_SPEED_CONTROL Lüfterkabel mit diesem (4-pin CPU_FAN1) CPU_FAN_SPEED +12V Anschluss und passen Sie den (siehe S.2 - No. 9) schwarzen Draht dem 1 2 3 4 Erdungsstift an. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 79 Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. Installation der 4-Pin ATX 12V Energieversorgung ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 80 Audioausgang für eine HDMI- (siehe S.2 - No. 42) VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 81 Gehäuseschrauben am 2,5 Zoll-Festplatteneinschub des Gehäuses. Festplatteneinschub. Schritt 5 Schritt 6 Schließen Sie das Kabel der Die USB 3.0-Frontblende ist nun USB 3.0-Frontblende am USB 3.0-Header einsatzbereit. (USB3_4_5) am Motherboard an. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 82 Benutzer das System schnell (siehe S.2 - No. 26) zurücksetzen können. CMOS löschen-Schalter Der CMOS löschen-Schalter ist ein Schnellschalter, mit dem (CLRCBTN) CMOS Benutzer die CMOS-Werte (siehe S.3 - No. 17) schnell löschen können. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 83 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 84 1. Introduction Merci pour votre achat d’une carte mère ASRock X79 Extreme6/GB / X79 Extreme6, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fi abilité au long terme.
  • Page 85 , 3-Way SLI et SLI Audio ASRock Game Blaster Audio (X79 Extreme6/GB) - Pris en charge par le logiciel ASRock Game Blaster fourni - Son quadri-cœur et processeur vocal Creative Sound Core3D - Prend en charge THX TruStudio - Prend en charge CrystalVoice...
  • Page 86 - Prend en charge la norme Energy Effi cient Ethernet (Ethernet à effi cacité énergétique) 802.3az - Prend en charge le protocole double LAN avec fonction pairage (teaming) grâce au logiciel ASRock Game Blaster fourni (X79 Extreme6/GB) - Supporte PXE Panneau arrière...
  • Page 87 - CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock (Suite multimédia ASRock MAGIX - OEM) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 88 Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 89 être inférieure à 4 Go sous Windows ® Vista / XP. Avec Windows OS avec CPU 64 bits, il n’y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la ® mémoire que Windows ne peut pas utiliser. ®...
  • Page 90 O ASRock Instant Flash é um utilitário de fl ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos ® sistemas operativos, como o MS-DOS ou o Windows .
  • Page 91 12. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan- tages suivants. Priorisation d’application LAN : Vous pouvez confi gurer votre priorité d’application idéalement et/ou ajouter des nouveaux pro- grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité...
  • Page 92 18. Intel Rapid Storage Technology enterprise 3.0, ASRock XFast RAM et ® ® ASRock Game Blaster n’est pas pris en charge par Microsoft Windows XP / XP 64-bit. 19. EuP, qui signifi e Energy Using Product (Produit Utilisant de l’Energie), est une disposition établie par l’Union Européenne pour défi...
  • Page 93 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profi l par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. Le commutateur Effacer CMOS présente la même fonction que le cavalier Effacer CMOS. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 94 E/S, il y a trois (voir p.2 No. 36) embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge 2 ports USB 2.0. (USB_6_7 br.9) (voir p.2 No. 35) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 95 C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Pour activer le micro avant. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 96 DEL d’alimentation, voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vérifi ez bien à faire correspondre les fi ls et les broches. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 97 Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 98 (SLI/XFIRE_POWER1 br. 4) brancher avec un connecteur (voir p.2 No. 49) SLI/XFIRE_POWER1 d’alimentation pour disques durs quand deux cartes graphiques sont branchées sur cette carte mère en même temps. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 99 (voir p.2 No. 42) et permettant au système de se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte VGA HDMI sur ce connecteur. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 100 Assemblez le câble USB 3.0 et le avant USB 3.0. support arrière USB 3.0. Étape 3 Étape 4 Vissez les deux vis dans le support Placez le support arrière USB 3.0 arrière USB 3.0. dans le châssis. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 101 à l’utilisateur de réinitialiser rapidement le système. Interrupteur d’effacement de CMOS L’interrupteur d’effacement de (CLRCBTN) CMOS est un interrupteur rapide (voir p.3 No. 17) qui permet à l’utilisateur d’effacer CMOS rapidement les valeurs du CMOS. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 102: Informations Sur Le Cd De Support

    Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le fi chier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour affi cher les menus. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 103 1. Introduzione Grazie per aver scelto una scheda madre ASRock X79 Extreme6/GB / X79 Extreme6, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
  • Page 104 SLI Audio ASRock Game Blaster Audio (X79 Extreme6/ - Supportato da ASRock Game Blaster fornito in dotazione - Processore audio e video Creative Sound Core3D quad-core - Supporto di THX TruStudio - Supporto di CrystalVoice - Supporto di EAX1.0 a EAX5.0 Audio a bordo - 7.1 CH HD Audio con protezioni contenuti...
  • Page 105 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Supporta Wake-On-LAN - Supporto di Energy Effi cient Ethernet 802.3az - Supporto di Dual LAN con funzione Teaming grazie a ASRock Game Blaster fornito in dotazione (X79 Extreme6/GB) - Supporta PXE Pannello...
  • Page 106 CyberLink MediaEspresso 6.5 Trial, Suite software ASRock (Suite multimediale ASRock MAGIX - OEM) Caratteristica - ASRock Extreme Tuning Utility (AXTU) (vedi ATTENZIONE 7) speciale - ASRock Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 8) - Caricatore ASRock APP Charger (vedi ATTENZIONE 9)
  • Page 107 Windows 7 / Vista / XP. Per Windows OS con CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per ® fare uso della memoria che Windows non può utilizzare. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 108 . Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo fi le BIOS nell’unità Flash USB, dischetto (disco fl oppy) o disco rigido; poi si può...
  • Page 109 USB. Le prestazioni dipendono dalle proprietà del dispositivo. 12. ASRock XFast LAN offre un accesso a Internet più veloce, che compren- de i seguenti benefi ci. Priorità alle applicazioni LAN: è possibile confi gu- rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere nuovi programmi.
  • Page 110 Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema. 18. Intel Rapid Storage Technology Enterprise 3.0, ASRock XFast RAM e ® ® ASRock Game Blaster non è supportato da Microsoft...
  • Page 111 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del jumper Clear CMOS. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 112 I/O, la (9-pin USB_4_5) scheda madre dispone di (vedi p.2 Nr. 36) tre intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0. (9-pin USB_6_7) (vedi p.2 Nr. 35) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 113 C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono frontale. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 114 LED d’alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l’assegnazione dei fi li e dei pin sia fatta corrispondere in modo appropriato. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 115 CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3. Piedini 1-3 collegati Installazione della ventola a 3 piedini (3-pin CPU_FAN2) +12V CPU_FAN_SPEED (vedi p.2 Nr. 8) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 116 IEEE 1394 sul pannello I/O, e‘ (9-pin FRONT_1394) RXTPBM_0 +12V presente un‘intestazione IEEE (vedi p.2 Nr. 38) 1394 (FRONT_1394) sulla +12V scheda madre. Questa RXTPBP_0 RXTPAP_0 intestazione IEEE 1394 puo‘ supportare una porta IEEE 1394. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 117 SPDIF su scheda (2-pin HDMI_SPDIF1) HDMI VGA, consente al (vedi p.2 Nr. 42) sistema di collegare dispositivi per TV digitale HDMI/proiettori/ LCD . Collegare il connettore HDMI_SPDIF della scheda VGA HDMI a questo header. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 118 Collegare il cavo USB 3.0 e il anteriore. supporto USB 3.0 posteriore. Punto 3 Punto 4 Avvitare le due viti nel supporto USB 3.0 Inserire il supporto USB 3.0 posteriore. posteriore nel telaio. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 119 Interruttore pulizia CMOS L’interruttore di pulizia CMOS è (CLRCBTN) un interruttore rapido che CMOS (vedi p.3 Nr. 17) consente agli utenti di cancellare velocemente i valori CMOS. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 120 Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul fi le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 121 1. Introducción Gracias por su compra de ASRock X79 Extreme6/GB / X79 Extreme6 placa madre, una placa de confi anza producida bajo el control de calidad estricto y persis- tente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Page 122 Quad SLI , 3-Way SLI y SLI Audio ASRock Game Blaster Audio (X79 Extreme6/GB) - Compatible con ASRock Game Blaster integrada - Procesador de sonido y voz de cuatro núcleos Creative Sound Core3D - Admite THX TruStudio - Admite CrystalVoice - Admite EAX1.0 a EAX5.0...
  • Page 123 , compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s - 1 x cabecera USB 3.0 delantera (compatible con 2 puertos USB 3.0) de ASMedia ASM1042, compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 124 Prueba de CyberLink MediaEspresso 6.5, conjunto de aplicaciones ASRock (Conjunto multimedia ASRock MAGIX - OEM) Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 7) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 8) - ASRock APP Charger (vea ATENCIÓN 9) - ASRock SmartView (vea ATENCIÓN 10)
  • Page 125 No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj. ATENCIÓN ! Por favor consulte página 82 del Manual del Usuario en el soporte CD sobre la confi guración de Hyper-Threading Technology. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 126 4GB para que el sistema pueda funcionar bajo Windows ® 7 / Vista / XP. Para equipos con Windows OS con CPU de 64-bit, no existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la ® memoria que no puede usar Windows ® Actualmente, el procesador Intel Socket 2011 Sandy Bridge-E no admite PCIE 3.0, pero que esta placa base ya viene preparada con el...
  • Page 127 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp 11. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB.
  • Page 128 UEFI. 15. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro de energía durante el proceso de actualización del BIOS, ASRock Crash-...
  • Page 129 Tenga en cuenta que la contraseña, la fecha, la hora, el perfi l predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. El conmutador Borrar CMOS tiene la misma función que el puente Borrar CMOS. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 130 E/S, hay tres bases (vea p.2, N. 36) de conexiones USB 2.0 en esta placa base. Cada una de estas bases de conexiones admite dos puertos USB 2.0. (9-pin USB_6_7) (vea p.2, N. 35) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 131 B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. E. Activación del micrófono frontal. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 132 Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 133 Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3. Contacto 1-3 conectado Instalación del ventilador de 3 contactos ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 134 No es necesario utilizar este conector. Conéctelo al conector (4-pin SLI/XFIRE_POWER1) de alimentación del disco duro (vea p.2, N. 49) SLI/XFIRE_POWER1 cuando se conecten dos tarjetas gráfi cas a esta placa base al mismo tiempo. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 135 VGA HDMI, permite al sistema (vea p.2, N. 42) conectarse a dispositivos de TV Digital HDMI / proyectores / Dispositivos LCD. Conecte el conector HDMI_SPDIF de la tarjeta VGA HDMI a esta cabecera. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 136 Guía de instalación del soporte USB 3.0 posterior Paso 1 Paso 2 Desatornille los dos tornillos del panel Coloque el cable USB 3.0 el soporte USB 3.0 frontal. USB 3.0 posterior juntos. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 137 CMOS. Conmutador de borrado de memoria CMOS El conmutador de encendido es (CLRCBTN) un conmutador rápido que (vea p.3, N. 17) permite al usuario encender / CMOS apagar rápidamente el sistema. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 138 Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 139 1. Введение Благодарим вас за покупку материнской платы ASRock X79 Extreme6/GB / X79 Extreme6 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности.
  • Page 140 Quad SLI , 3-Way SLI и SLI Аудиосистема ASRock Game Blaster Аудиосистема (X79 Extreme6/GB) - Поддерживается материнской платой ASRock Game Blaster - Четырехъядерный аудиопроцессор Creative Sound Core3D - Поддержка THX TruStudio - Поддержка CrystalVoice - Поддержка EAX1.0 - EAX5.0 На борту Аудио...
  • Page 141 - Broadcom BCM57781 - поддержка Wake-On-LAN - Поддержка энергосберегающего интерфейса Ethernet 802.3az - Поддержка технологии Dual LAN с функцией объединения с материнской платой ASRock Game Blaster (X79 Extreme6) - Поддержка PXE Разъемы ввода- I/O Panel вывода на задней - 1 x порт мыши PS/2 панели...
  • Page 142 Особенность (см. ОСТОРОЖНО, пункт 7) - ASRock Instant Boot - ASRock Instant Flash (см. ОСТОРОЖНО, пункт 8) - ASRock APP Charger (см. ОСТОРОЖНО, пункт 9) - ASRock SmartView (см. ОСТОРОЖНО, пункт 10) - ASRock XFast USB (см. ОСТОРОЖНО, пункт 11) - ASRock XFast LAN (см.
  • Page 143 Информацию о будущих обновлениях и выпусках ЦП см. на веб- сайте компании Intel. Поддерживается работа микрофонного входа в режимах моно и стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука. Соответствующие схемы подключения описаны на стр. 3. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 144 работать с программой ASRock Extreme Tuning Utility (AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать без входа в ®...
  • Page 145 11. Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства. 12. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет, который даст описанные далее преимущества. Установка приоритетов приложений ЛВС: можно задать оптимальный приоритет для своего...
  • Page 146 ® 18. ОС Microsoft Windows XP / XP 64-разрядной версией, не поддерживает Intel Rapid Storage Technology enterprise 3.0, ASRock XFast RAM и ASRock Game Blaster. 19. EuP расшифровывается как Energy Using Product. Стандарт был разработан Европейским Союзом для определения энергопотребления...
  • Page 147 затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. Переключатель Clear CMOS работает так же, как перемычка Clear CMOS. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 148 (9-контактный USB_4_5) вывода, на данной материнской (см. стр. 2, п. 36) плате предусмотрено три разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0. (9-контактный USB_6_7) (см. стр. 2, п. 35) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 149 аудиоинтерфейса передней панели следующим образом: A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L. B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L. C. Подключите выводы Ground (GND) к контактам Ground (GND). ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 150 в режиме ожидания S3 или S4, либо выключена (S5). HDLED (индикатор активности жесткого диска): Подключите к этим контактам индикатор активности жесткого диска на передней панели корпуса. Этот индикатор светится, когда осуществляется считывание или запись данных на жестком диске. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 151 +12V SB_FAN_SPEED Разъем вентилятора Подключите к этому разъему FAN_SPEED_CONTROL CPU_FAN_SPEED процессора кабель вентилятора процессора +12V так, чтобы черный провод (4-контактный CPU_FAN1) соответствовал контакту земли. (см. стр. 2, п. 9) 1 2 3 4 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 152 соединитель власти, это может все еще работать, если Вы принимаете традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание наряду с Булавкой 1 и Прикрепите 5. ATX С 4-Pin 12V Установка Электропитания ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 153 (2-контактный HDMI_SPDIF1) аудиосигнала на VGA-карту (см. стр. 2, п. 42) HDMI, что позволяет подключать к системе цифровые телевизоры, проекторы или жидкокристаллические панели HDMI. Соедините эту колодку с разъемом HDMI_SPDIF на VGA- карте HDMI. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 154 в отсеке накопителя с помощью шести отсек 2,5”-накопителя на шасси. винтов. Шаг 5 Шаг 6 Подключите кабель передней панели Передняя панель USB 3.0 готова к USB 3.0 к монтажной колодке порта использованию. USB 3.0 (USB3_4_5) на материнской плате. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 155 Кнопка Reset Switch позволяет (RSTBTN) быстро перезагрузить систему. RESET (см. стр. 2, п. 26) Clear CMOS Switch Кнопка Clear CMOS Switch (CLRCBTN) позволяет быстро сбросить (см. стр. 3, п. 17) CMOS установки CMOS. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 156 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 157 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
  • Page 158 Tümleşik Ses - İçerik Korumalı (Realtek ALC898 Ses Codec’i) 7,1 Kanal HD - Premium Blu-ray ses desteği - THX TruStudio desteği - İçerik Korumalı (Realtek ALC898 Ses Codec’i) 7,1 Kanal HD (X79 Extreme6) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 159 - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn - Broadcom BCM57781 - LAN’da Uyan özelliğini destekler - Enerji Verimli Ethernet 802.3az desteği - Ekip oluşturma işlevi ve paketteki ASRock Game Blaster ile Çift LAN’ı destekler (X79 Extreme6/GB) - PXE’yi destekler Arka Panel G/З...
  • Page 160 Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, ASRock Yazılım Paketi (ASRock MAGIX Multimedya Seti - OEM) Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 7) Özellik - ASRock Anında Önyükleme - ASRock Anında Flash (bkz. DİKKAT 8) - ASRock APP Charger (bkz. DİKKAT 9) - ASRock SmartView (bkz.
  • Page 161 - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 19) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla ilgili risk olduğunu unutmayın.
  • Page 162 Touch gibi Apple cihazlarınızı şarj etmek için daha hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve eskisinden 40% daha hızlı...
  • Page 163 şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması. 14. ASRock X-FAN, sadece aşırı yüklenme veya hız aşırtma altında belirli bir sıcaklığa ulaştığında otomatik olarak devreye sokulacaktır.
  • Page 164 önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profi li, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve sahiptir. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 165 USB 2.0 portundan başka, (9-pinli USB_4_5) bu anakartta üç USB 2.0 fi şi (bkz. s.2 No. 36) bulunur. Her USB 2.0 fi şi iki USB 2.0 portunu destekler. (9-pinli USB_6_7) (bkz. s.2 No. 35) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 166 A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Ground'u (GND) Ground'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses paneli için bağlamanız gerekmez. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 167 çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin atamalarının doğru biçimde eşleştirildiğinden emin olun. Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fi şe bağlayın. (4-pinli SPEAKER1) (bkz. s.2 No. 28) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 168 şekilde çalışabilir. 3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı planlıyorsanız, lütfen Pin 1-3'e bağlayın. Pin 1-3 Bağlı 3-Pinli Fanı Takma (3-pinli CPU_FAN2) +12V CPU_FAN_SPEED (bkz. s.2 No. 8) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 169 (FRONT_1394) de bulunur. Bu +12V IEEE 1394 fi şi bir IEEE 1394 RXTPBP_0 RXTPAP_0 portunu destekler. Seri port Fişi Bu COM1 fi şi bir seri port modülünü destekler. (9-pinli COM1) (bkz. s.2 No. 40) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 170 Adım 4 Ön USB 3.0 Panelini şasinin 2,5” sürücü sürücü yuvasına vidalayın. yuvasına kurun. Adım 5 Adım 6 Ön USB 3.0 kablosunu anakarttaki USB 3.0 Ön USB 3.0 Paneli zaten kullanılıyor. başlığına (USB3_4_5) takın. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 171 Ön USB 3.0 Panelinden iki vidayı sökün. USB 3.0 kablosunu ve arka USB 3.0 braketini bir araya getirin. Adım 3 Adım 4 İki vidayı arka USB 3.0 braketine Arka USB 3.0 braketini kasaya vidalayın. yerleştirin. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 172 (RSTBTN) RESET sistemi sıfırlamalarını (bkz. s.2 No.26) sağlayan akıllı bir anahtardır. CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı, kullanıcıların hızlı bir şekilde (CLRSBTN) CMOS CMOS değerlerini (bkz. s.3 No.17) temizlemelerini sağlayan akıllı bir anahtardır. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 173 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 174 ASRock 의 X79 Extreme6/GB / X79 Extreme6 메인 보드를 구매하여 주신것에 대 하여 감사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고 의 안정성을 자랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과...
  • Page 175 - 7.1 CH HD Audio 목록 보호 (Realtek ALC898 Audio Codec) - Premium Blu-ray 오디오 지원 - THX TruStudio 지원 오디오 - 7.1 CH HD Audio 목록 보호 (Realtek ALC898 Audio Codec) (X79 Extreme6) - Premium Blu-ray 오디오 지원 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 176 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - 웨이크 - 온 - 랜 지원 - 절전형 이더넷 802.3az 지원 - 번들 ASRock Game Blaster 의 팀 기능으로 듀얼 LAN 지원 (X79 Extreme6/GB) - PXE 지원 후면판 I/O I/O Panel - 1 개...
  • Page 177 MediaEspresso 6.5 평가판 , ASRock 소프트웨어 세트 (ASRock MAGIX Multimedia Suite - OEM) 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 7 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 8 참조 ) - ASRock APP Charger ( 주의 9 참조 ) - ASRock SmartView ( 주의...
  • Page 178 ® 실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows ® 의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows 에서 사용할 수 없는 메모리를 이용할 수 있습니다 . ® 현재 Intel Socket 2011 Sandy Bridge-E 프로세서는...
  • Page 179 / Vista 64 비트이고 브라우저 버전이 IE8 인지 확인하십시오 . ASRock 웹사이트 : http://www.asrock.com/Feature/SmartView/index.asp 11. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은 장치의 속성에 따라 다를 수 있습니다 . ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 180 12. ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공 합니다 . LAN 응용 프로그램 우선순위 결정 : 응용 프로그램 우선순위를 이상적으로 구성할 수 있고 / 또는 새 프로그램을 추가할 수 있습니다 . 게 임 지연 시간 감소 : 온라인 게임 우선순위를 더 높게 설정한 후 게임 지연...
  • Page 181 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . Clear CMOS Switch는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 182 (2 페이지 , 36 번 항목 참조 ) 습니다 . 각각의 USB 2.0 헤더 는 2 개의 USB 2.0 포트를 지원 할 수 있습니다 . (9 핀 USB_6_7) (2 페이지 , 35 번 항목 참조 ) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 183 Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을 OUT2_L 에 연결합 니다 . Ground (GND) 을 Ground (GND) 에 연결합니다 . MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 . 이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 . ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 184 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 . 새시 스피커 헤더 새시 스피커를 이 헤더에 연결하십시오 . (4 핀 SPEAKER 1) (2 페이지 , 28 번 항목 참조 ) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 185 본 머더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결하십시오 . 1-3 번 핀에 연결됨 3 핀 팬 설치 (3 핀 CPU_FAN2) +12V CPU_FAN_SPEED (2 페이지 , 8 번 항목 참조 ) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 186 트외에도 IEEE 1394 (2 페이지 , 38 번 항목 참조 ) (FRONT_1394) 헤더가 1 개 +12V RXTPBP_0 있습니다 . 각각의 IEEE 1394 RXTPAP_0 헤더는 1 개의 IEEE 1394 포 트를지원할 수 있습니다 . ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 187 HDMI_SPDIF 헤더는 시스템 (2 페이지 , 42 번 항목 참조 ) 이 HDMI 디지털 TV/ 프로젝 터 /LCD 장치에 연결할 수 있 게 합니다 . HDMI VGA 카드의 HDMI_SPDIF 커넥터를 이 헤 더에 연결하십시오 . ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 188 전면 USB 3.0 패널에서 두 개의 나사를 USB 3.0 케이블과 후면 USB 3.0 제거합니다. 브래킷을 연결합니다. 3 단계 단계 4 단계 단계 후면 USB 3.0 패널에 두 개의 나사를 후면 USB 3.0 브래킷을 섀시에 장착합니다. 장착합니다. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 189 (2 페이지 , 26 번 항목 참조 ) 할 수 있습니다 . CMOS 삭제 스위치 CMOS 삭제 스위치는 빠른 스위 (CLRCBTN) 치로서 , 사용자가 CMOS 값을 CMOS (3 페이지 , 17 번 항목 참조 ) 빠르게 삭제할 수 있습니다 . ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 190 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 191 ASRock X79 Extreme6/GB / X79 Extreme6 マザーボード： (ATX フォームファクター : 12.0-in x 9.6-in, 30.5 cm x 24.4 cm) ASRock X79 Extreme6/GB / X79 Extreme6 クイックインストレーションガイド ASRock X79 Extreme6/GB / X79 Extreme6 サポート CD 5 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド...
  • Page 192 - クリエイティブサウンド Core3D クアッドコアサウンドおよびボイス プロセッサー - THX TruStudio PRO をサポートします - CrystalVoice をサポートします - EAX1.0 から EAX5.0 をサポートします オンボードオーディオ - 7.1 CH HD オーディオ ( コンテンツ保護付 ) (Realtek ALC898 オーディオ Codec) - Premium Blu-ray オーディオのサポー ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 193 RAID 5, RAID 10 および Intel Rapid Storage 3.0) をサ ポート , NCQ, AHCI および “ Hot Plug ” ( ホットプラグ ) 機能 - 5 x SATA3 6.0Gb/ 秒コネクタが - IR ヘッダー x 1 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 194 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 7 参照 ) - ASRock インスタントブート - ASRock Instant Flash ( 注意 8 参照 ) - ASRock APP ヱャージャー ( 注意 9 を参照 ) - ASRock SmartView ( 注意 10 を参照 ) - ASRock XFast USB ( 注意 11 を参照 ) - ASRock XFast LAN ( 注意...
  • Page 195 ような制限はありません。ASRock XFast RAM を使って Windows が使 用できないメモリを利用することができます。 ® 現在、Intel Socket 2011 Sandy Bridge E プロセッサーは、PCIE 3.0 をサポートしてませんが、このマザーボードは既に PCIE 3.0 ハードウェアに 対応しています。 PCIE 3.0 が有効かどうかは Intel 社の CPU に依存し ます。 将来の CPU のアップデートとリリースに関する情報は、Intel 社ウェ ブサイトを確認してください。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 196 製品は PC がスタンバイモード (S1)、メモリサスペンドモード (S3)、休止モード (S4) または電源オフ (S5) の時にも継続充電をサポートします。APP チャー ジャードライバをインストールしていただくと、これまでにない充電性能に充分 ご満足いただけることでしょう。ASRock の Web サイト : http://www. asrock.com/Feature/AppCharger/index.asp インターネットブラウザの新しい SmartView 機能は、よくアクセスするウェブサ イト、閲覧履歴、Facebook の友達およびあなたのリアルタイムのニュース フィードを、よりパーソナルなインターネット体験のために改良されたビューに 一体化させた、IE 用の賢いスタートページです。 ASRock マザーボードは独 占的に SmartView ユーティリティを備えており、あちこち移動する友達と連 絡を取り合うのに役立ちます。SmartView 機能を使用するには、お使いの ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 197 グの実行はお薦めしません。推奨 CPU バス周波数以外の周波数は、シ ステムを不安定にしたり CPU を損傷したりすることがあります。 CPU のオーバーヒートが検出されますと、システムは自動的にシャット ダウンされます。システムのレジュームを行う前に、マザーボード上の CPU 冷却ファンが正しく機能しているか確認してから電源コードを外 し、そして再度つないでください。放熱効果を高める為には、PC シス テムのインストール時に、CPU とヒートシンクの間に放熱グリースをス プレイするのが効果的です。 Intel Rapid Storage Technology enterprise 3.0、ASRock ® ® XFast RAM、ASRock Game Blaster は、Microsoft Windows XP / XP 64 ビット準拠によりサポートされません。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 198 Energy Using Product（エコデザイン）の略語 EuP は完成システムの消 費電力を定義するために欧州連合により規制された条項です。 EuP に 従って、管制システムの総 AC 電力はオフモード条件下で 1.00W 未満に 抑える必要があります。EuP 規格を満たすには、EuP 対応マザーボード と EuP 対応電源が必要です。 Intel の提案に従い、EuP 対応電源装置は 規格を満たす必要があります、つまり 5v のスタンバイ電力効率は 100 mA の消費電流下で 50% 以上でなければなりません。 EuP 対応電源装 置を選択する場合、電 源装置製造元に詳細を確認するようにお勧めし ます。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 199 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 クリアCMOSスイッチには、クリアCMOSジャンパと同じ機能があります。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 200 つの USB 2.0 ポート以外に、この (9 ピン USB_4_5) マザーボードに 3 つの USB 2.0 ページ２, アイテム 36 を参照 ヘッダが搭載されています。それ ぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサポートできま す。 (9 ピン USB_6_7) ページ２, アイテム 35 を参照 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 201 HAD をサポートする必要があります。このマニュアルとシャー シのマニュアルの指示に従って、システムを取り付けてくださ い。 AC’97 オーディオパネルを使用する場合、次のように前面パ ネルのオーディオヘッダに取り付けてください。 Mic_IN (MIC) を MIC2_L に接続します。 Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。 Ground (GND) を Ground (GND) に接続しま す。 MIC_RET と OUT_RET はオーディオパネル専用です。 AC’97 オーディオパネルに接続する必要はありません。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 202 PLED ( システム電源 LED): シャーシの前面パネルに付いている電源ステータスインジケータに接続 します。LED は、システムが動作しているときに点灯します。LED はシ ステムが S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状態になるか、電源オフ (S5) になると、LED は消灯します。 HDLED ( ハードドライブアクティビティ LED): シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続します。LED は、ハードドライブがデータの読み込みまたは書き 込み動作をしているときに点灯します。 前面パネルのデザインはシャーシによって異なります。前面パネルモ ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハード ドライブア クティビティ LED、スピーカーなどから構成されています。 シャーシの前面パネルモジュールをこのヘッダに接続する際は、ワイヤ とピンの割り当てが正 しく対応していることを確認してください。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 203 このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされて いますが、ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常 に作動します。3 ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続 しようとしている場合、ピン 1-3 に接続してください。 接続されたピン 1-3 3 ピンファンのインストール (3 ピン CPU_FAN2) +12V ページ２, アイテム 8 を参照 CPU_FAN_SPEED ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 204 つの IEEE 1394 ポート以外に、 (9 ピン FRONT_1394) RXTPBM_0 +12V このマ ザーボードに 1 つの ジ２, アイテム 38 を参照 ペー IEEE 1394 ヘッダが搭載されてい ます。それぞれの IEEE 1394 +12V RXTPBP_0 ヘッダは 1 つの IEEE 1394 RXTPAP_0 ポートをサポートできます。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 205 ページ２, アイテム 40 を参照 HDMI_SPDIF ヘッダ HDMI_SPDIF ヘッダは、SPDIF (2- ピン HDMI_SPDIF1) 音声出力を HDMI VGA カードに提 ページ２, アイテム 42 を参照 供し、システムで HDMI デジタル TV/ プロジェクタ /LCD デバイスに 接続できるようにします。HDMI VGA カードの HDMI_SPDIF コネク タを、このヘッダに接続してくださ い。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 206 手順 6 前面USB 3.0ケーブルをマザーボードのUSB これで前面USB 3.0パネルの 3.0ヘッダ（USB3_4_5）に差し込みます。 使用準備は完了です。 背面USB 3.0ブラケットの取り付けガイド 手順 手順 1 手順 手順 2 前面USB 3.0パネルの2本のネジをはずします。 USB 3.0ケーブルと背面USB 3.0ブラケットを組み立てます。 手順 手順 3 手順 手順 4 背面USB 3.0ブラケットにネジを2本取り付け 背面USB 3.0ブラケットを筐体に ます。 取り付けます。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 207 システム電源のオン / オフを素早く切 ページ２, アイテム 27 を参照 り替えることができます。 リセットスイッヱ リセットスイッヱはクイックスイッヱ (RSTBTN) で、システムを素早くリセットするこ RESET ページ２, アイテム 26 を参照 とができます。 クリア CMOS スイッヱはクイックス クリア CMOS スイッヱ イッヱで、CMOS 値を素早くクリア (CLRCBTN) CMOS ページ 3, アイテム 17 を参照 できます。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 208 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフト ウインドウズ オペレーティングシ ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴 を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用 するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自 動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち 上がります。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 209 1. 主板簡介 謝謝你采用了華擎 X79 Extreme6/GB / X79 Extreme6 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更 加詳細的主板信息可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 X79 Extreme6/GB / X79 Extreme6 主板...
  • Page 210 - 7.1 聲道高保真音頻 , 支持內容保護功能 (Realtek ALC898 音頻編解碼器 ) - 支持優質藍光音效 - 支持 THX TruStudio 音效 - 7.1 聲道高保真音頻 , 支持內容保護功能 (X79 Extreme6) (Realtek ALC898 音頻編解碼器 ) - 支持優質藍光音效 - 支持 THX TruStudio ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 211 - 1 x 消費類紅外線模塊接頭 - 1 x 串行接口 - 1 x HDMI_SPDIF 接頭 - 1 x IEEE 1394 接頭 - 1 x 電源指示燈連接排針 - CPU/ 機箱 / 電源 /SB 風扇接頭 - 24 針 ATX 電源接頭 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 212 - CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速 度） - CPU/ 機箱 /SB 風扇多速控制 - 電壓範圍：+12V, +5V, +3.3V, 核心電壓 ® ® 操作系統 - Microsoft Windows 7/7 64 位元 /Vista /Vista 64 位元 / XP/XP 64 位元适用于此主板（見警告 18） ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 213 DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。 在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。 在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。 在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共 享。您的朋友可以將您的 O C 配置文件加載他們的系統中，從而得到相同 的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU 核心空閒時減 少輸出相位數，以提高效率且不影響運計算性能。關于 ASRock Extreme Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。 華擎網站：http://www.asrock.com ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 214 存在差异。 12、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程 序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲 更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量 定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您 的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。 13、ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入 ® 的一項新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用 的內存空間。ASRock XFast RAM 可縮短之前訪問過的网站的加載時間， 從而加快网絡衝浪速度。此外，它還能提升 Adobe Photoshop 運行的速度 高達五倍之多。ASRock XFast RAM 的另一項优勢是它能減少訪問 SSD 或...
  • Page 215 消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 Eu P 的主 ® 板和支持 EuP 的電源供應器。根據 Intel 的建議 , 支持 EuP 的電源供應器 必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的 電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 216 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 清除CMOS開關与清除CMOS跳線具有相同的功能。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 217 ( 見第 2 頁第 36 項 ) 這組 USB 2.0 接針可以支持 兩個 USB 2.0 接口。 (9 針 USB_6_7) ( 見第 2 頁第 35 項 ) (9 針 USB_8_9) USB_PWR ( 見第 2 頁第 34 項 ) DUMMY USB_PWR ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 218 E. 開啟前置麥克風。 ® 在 Windows XP / XP 64 位元操作系統中 : 選擇”Mixer”。選擇”Recorder” 。接著點擊”FrontMic”。 ® 在 Windows 7 / 7 64 位元 / Vista / Vista 64 位元操作系 統中 : 在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 219 請將機箱電源指示燈連接到 這一排針，以指示系統電源 (3 針 PLED1) PLED- PLED+ 狀態。當系統正在運行時， ( 見第 2 頁第 30 項 ) PLED+ LED 指示燈亮。在 S1 模式 下，LED 指示燈會不停閃 爍。在 S3/S4 或 S5 模式 ( 關 機 ) 下，LED 指示燈會熄滅。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 220 (24 針 ATXPWR1) ( 見第 2 頁第 14 項 ) 雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 221 ( 見第 2 頁第 40 項 ) HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF 音頻輸出至 HDMI 顯卡，支持 (2 針 HDMI_SPDIF1) 將電腦連接至帶 HDMI 的數字 ( 見第 2 頁第 42 項 ) 電視 / 投影儀 / 液晶顯示器等 設備。請將 HDMI 顯卡的 HDMI_SPDIF 接口連接到這個 接頭。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 222 步驟 6 將前部USB 3.0線插入主板上的USB 3.0接頭 現在，即可使用USB 3.0面板 (USB3_4_5)。 了。 后部USB 3.0面板安裝指南 步驟 步驟 1 步驟 步驟 2 擰下前部USB 3.0面板上的兩個螺絲。 將USB 3.0線連接到后部USB 3.0面板。 步驟 步驟 3 步驟 步驟 4 將兩個螺絲擰入后部USB 3.0面板。 將后部USB 3.0面板裝到机箱 上。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 223 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能 已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 224 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 225 1. 主機板簡介 謝謝你採用了華擎 X79 Extreme6/GB / X79 Extreme6 主機板 , 本主機板由華擎嚴格 製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介 紹和分步驟安裝指導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 X79 Extreme6/GB / X79 Extreme6 主機板...
  • Page 226 - 支援 EAX1.0 至 EAX5.0 內建音效 - 7.1 聲道高清晰音效 , 支援內容保護功能 (Realtek ALC898 音效編解碼器 ) - 支援高級藍光音效 - 支援 THX TruStudio 音效 - 7.1 聲道高清晰音效 , 支援內容保護功能 (X79 Extreme6) (Realtek ALC898 音效編解碼器 ) ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 227 - 5 x SATA3 6.0Gb/s 接頭 - 1 x 紅外線模組接頭 - 1 x 消費性紅外線模組插座 - 1 x 序列埠 - 1 x HDMI_SPDIF 接頭 - 1 x IEEE 1394 接頭 - 1 x 電源指示燈接頭 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 228 - 晚安 LED 指示燈 硬體監控 - CPU 溫度偵測 - 主機板溫度偵測 - CPU/ 機箱 / 電源 /SB 風扇轉速計 - CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速 度 ) - CPU/ 機箱 /SB 風扇多速控制 - 電壓範圍：+12V, +5V, +3.3V, 核心電壓 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 229 ® 4、 由於作業系統的限制，在 Windows 7 / Vista / XP 下，供系統使用的 ® 實際記憶體容量可能小於 4GB。對於 Windows 作業系統搭配 64 位元 CPU 來說 , 不會存在這樣的限制。您可以透過 ASRock XFast RAM 來利用 ® Windows 無法使用的記憶體。 ® 5、 目前 Intel 2011 腳位 Sandy Bridge-E 處理器不支援 PCIE 3.0，但此 主機板已做好支援 PCIE 3.0 硬體的準備。是否能啟用 PCIE 3.0 取決於...
  • Page 230 定）。 12、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先 應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲： 在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以 在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透 過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。 13、 ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的 ® 一項新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的內 存空間。ASRock XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加 快網路瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍 之多。ASRock XFast RAM 的另一項優勢是它能減少使用 SSD 或 HDD 的頻...
  • Page 231 電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗 必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和 ® 支援 EuP 的電源供應器。根據 Intel 的建議 , 支援 EuP 的電源供應器必須 符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供 應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 232 定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 Clear CMOS開關的功能與Clear CMOS跳線相同。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 233 ( 見第 2 頁第 36 項 ) 針。每組 USB 2.0 接針可以 支援兩個 USB 2.0 接口。 (9 針 USB_6_7) ( 見第 2 頁第 35 項 ) USB_PWR (9 針 USB_8_9) ( 見第 2 頁第 34 項 ) DUMMY USB_PWR ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 234 E. 開啟前置麥克風。 ® 在 Windows XP / XP 64 位元作業系統中 : 選擇＂Mixer＂。選擇＂Recorder＂ 。接著點選＂FrontMic＂。 ® 在 Windows 7 / 7 64 位元 / Vista / Vista 64 位元作業系 統中 : 在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording Volume＂。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 235 請將機箱電源指示燈連接到 此接頭，以指示系統電源狀 (3 針 PLED1) PLED- PLED+ 態。當系統正在運行時， ( 見第 2 頁第 30 項 ) PLED+ LED 指示燈亮。在 S1 模式 下，LED 指示燈會不停閃 爍。在 S3/S4 或 S5 模式 ( 關 機 ) 下，LED 指示燈會熄滅。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 236 (24 針 ATXPWR1) ( 見第 2 頁第 14 項 ) 雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順 著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 237 音 效 輸 出 至 H D M I 顯 示 卡， 支 (2 針 HDMI_SPDIF1) 援將電腦連接至帶 HDMI 的數 ( 見第 2 頁第 42 項 ) 位電視 / 投影機 / 液晶銀幕等 設備。請將 HDMI 顯示卡的 HDMI_SPDIF 接口連接到這個 接頭。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 238 步驟 步驟 5 將前USB 3.0纜線插入主機板上的USB 3.0座 前USB 3.0面板隨即可供使用。 (USB3_4_5)。 後USB 3.0托架安裝指南 步驟 步驟 1 步驟 步驟 2 鬆開前USB 3.0面板上的兩顆螺絲。 將USB 3.0纜線和後USB 3.0托 架放在一起。 步驟 步驟 3 步驟 步驟 4 將兩顆螺絲鎖回後USB 3.0托架。 將後USB 3.0托架放入底座中。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 239 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動 運行＂功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支 援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。 ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 240 X79 Extreme6, motherboard andal yang diproduksi berdasarkan kontrol kualitas tinggi ASRock secara konsisten. Motherboard ini memberikan performa terbaik den- gan desain yang kokoh sesuai komitmen ASRock untuk kualitas dan daya tahan. Panduan Pemasangan Ringkas ini berisi pendahuluan tentang motherboard dan panduan pemasangan langkah demi langkah.
  • Page 241 - Mendukung THX TruStudio - Mendukung CrystalVoice - Mendukung EAX1.0 untuk EAX5.0 Onboard Audio - 7.1 CH HD Audio dengan Content Protection (Realtek ALC898 Audio Codec) - Menggunakan Premium Blu-ray audio - Menggunakan THX TruStudio ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 242 (RAID 0, RAID 1, RAID 5, RAID 10 dan Intel Rapid Storage 3.0), NCQ, AHCI dan fungsi “Hot Plug” - 5 x penghubung SATA3 6.0Gb/s - 1 x IR header - 1 x CIR header - 1 x port header COM ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 243 - Hybrid Booster: - Kontrol tanpa langkah Frekwensi CPU - ASRock U-COP - Penjaga kegagalan input (B.F.G.) - Good Night LED Penjaga - Perasa Suhu CPU Hardware - Perasa Suhu Casis - Pengukur Kipas CPU/casis/power/SB ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 244 7 / 7 64-bit / Vista / Vista 64-bit / XP / XP 64-bit Sertifi kasi - FCC, CE, WHQL - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 245 fi les. Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot. ® 4. Start Windows installation. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...

  • Page 246: Installing Os On A Hdd Larger Than 2Tb In Raid Mode

    RAID drivers into a USB fl ash disk. You can download the driver from ASRock's website and unzip the fi le into a USB fl ash disk OR copy the fi le from ASRock motherboard support CD. (please copy the fi les under following directory: 32 bit: ..\i386\Win7_Vista_Intel_v3.0.0.1112...
  • Page 247 A. Disable System Restore. a. Type “systempropertiesprotection” in the Start Menu. Then press "Enter". b. De-select Local Disks for System Restore. Then Click “Turn System Restore Off” to confi rm. Then Press “Ok”. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 248 B. Disable “Volume Shadow Copy” service. a. Type “computer management” in the Start Menu, then press “Enter”. b. Go to “Services and Applications>Services”; Then double click “Volume Shadow Copy”. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
  • Page 249 C. Reboot your system. (It may take about 5 minutes to reboot.) ® D. Windows will install this hotfi x then reboot by itself. E. Please start to install motherboard drivers and utilities. 6. Finish. ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard...
