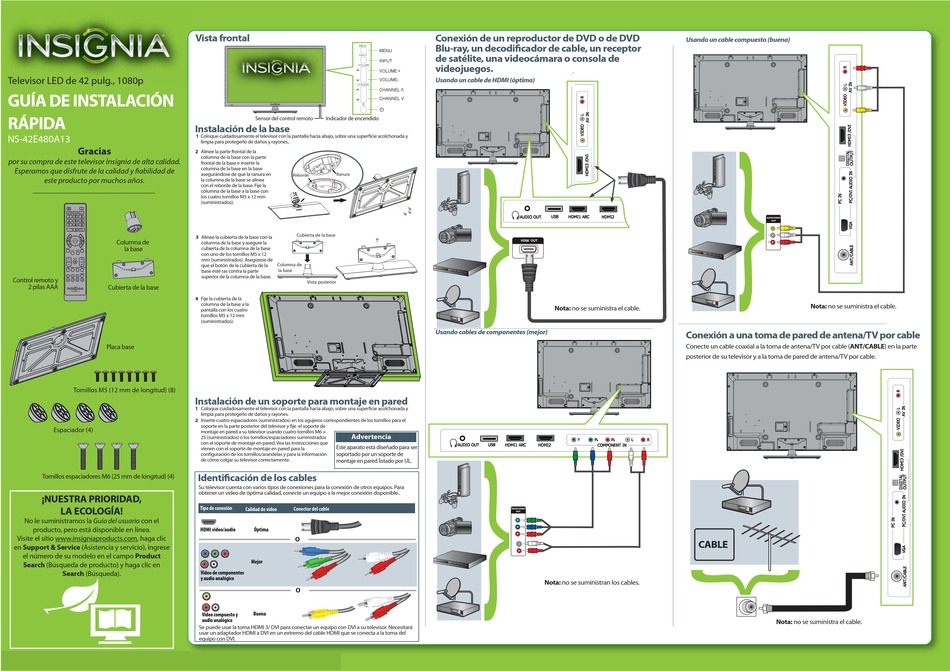

Insignia NS-42E480A13 Guía De Instalación Rápida

Televisor LED de 42 pulg., 1080p Televisor LED de 42 pulg., 1080p p g , p g , p p
GUÍA DE INSTALACIÓN
RÁPIDA
NS-42E480A13
Gracias
por su compra de este televisor Insignia de alta calidad.
Esperamos que disfrute de la calidad y fiabilidad de
este producto por muchos años.
_______________________________
Columna de
la base
+
Control remoto y
2 pilas AAA Cubierta de la base
Placa base
Tornillos M5 (12 mm de longitud) (8)
Espaciador (4)
Tornillos espaciadores M6 (25 mm de longitud) (4)
¡NUESTRA PRIORIDAD,
LA ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga clic
en Support & Service (Asistencia y servicio), ingrese
el número de su modelo en el campo Product
Search (Búsqueda de producto) y haga clic en
Search (Búsqueda).
Vista frontal frontal frontal frontal
MENU
INPUT
VOLUME
CHANNEL
Sensor del control remoto Indicador de encendido
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una superficie acolchonada y
limpia para protegerlo de daños y rayones..
2 Alinee la parte frontal de la
columna de la base con la parte
frontal de la base e inserte la
columna de la base en la base
asegurándose de que la ranura en Ranura
Reborde
la columna de la base se alinea
con el reborde de la base. Fije la
columna de la base a la base con
los cuatro tornillos M5 x 12 mm
(suministrados).
Cubierta de la base
3 Alinee la cubierta de la base con la
columna de la base y asegure la
cubierta de la columna de la base
con uno de los tornillos M5 x 12
mm (suministrados). Asegúrese de
Columna de
que el botón de la cubierta de la
la base
base esté ras contra la parte
superior de la columna de la base.
Vista posterior
4 Fije la cubierta de la
columna de la base a la
pantalla con los cuatro
tornillos M5 x 12 mm
(suministrados).
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una superficie acolchonada y
limpia para protegerlo de daños y rayones.
2 Inserte cuatro espaciadores (suministrados) en los agujeros correspondientes de los tornillos para el
soporte en la parte posterior del televisor y fije el soporte de
montaje en pared a su televisor usando cuatro tornillos M6 ×
Advertencia
25 (suministrados) o los tornillos/espaciadores suministrados
con el soporte de montaje en pared. Vea las instrucciones que
Este aparato está diseñado para ser
vienen con el soporte de montaje en pared para la
soportado por un soporte de
configuración de los tornillos/arandelas y para la información
de cómo colgar su televisor correctamente. montaje en pared listado por UL.
Identificación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para
obtener un video de óptima calidad, conecte un equipo a la mejor conexión disponible..
Tipo de conexión Conector del cable
Calidad de video
HDMI video/audio Óptima
O
Mejor
Video de componentes
y audio analógico
O
Buena
Video compuesto y
audio analógico
Se puede usar la toma HDMI 3/ DVI para conectar un equipo con DVI a su televisor. Necesitará
usar un adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del
equipo con DVI.
Conexión de un reproductor de DVD o de DVD
Blu-ray, un decodificador de cable, un receptor
MENU
de satélite, una videocámara o consola de
INPUT
videojuegos.
VOLUME +
VOLUME- Usando un cable de HDMI (óptima)
CHANNEL V
CHANNEL V
Nota: no se suministra el cable.
Usando cables de componentes (mejor)
AUDIO/VIDEO
OUT
Nota: no se suministran los cables.
Usando un cable compuesto (buena)
AUDIO/VIDEO
OUT
Nota: no se suministra el cable.
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte
posterior de su televisor y a la toma de pared de antena/TV por cable.
CABLE
Nota: no se suministra el cable.
