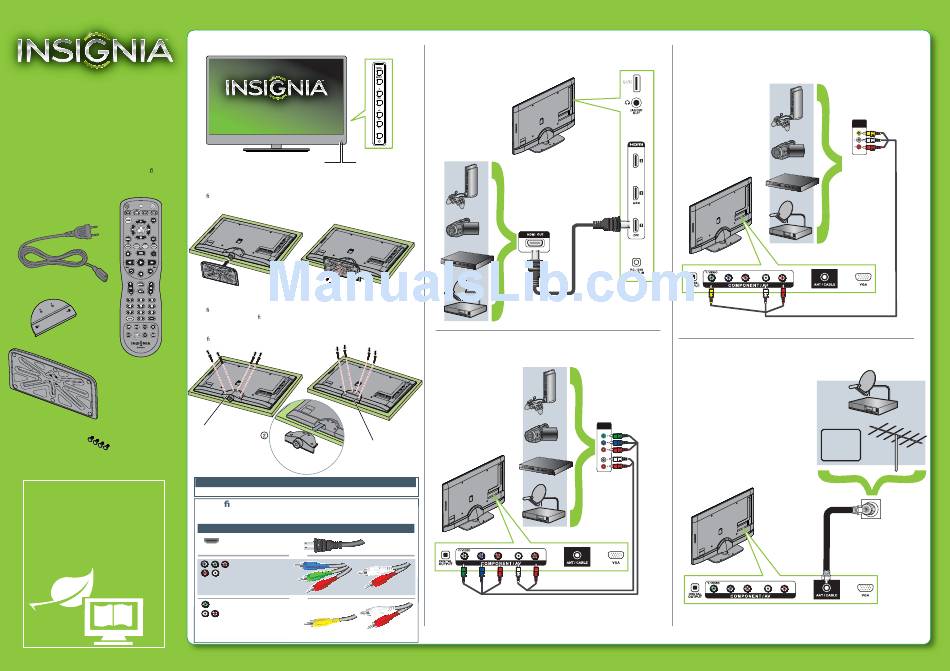

Insignia NS-42E470A13 Manual D'installation Rapide

TVHD DEL 1080p de 42 po
GUIDE D'INSTALLATION
RAPIDE
NS-42E470A13
Merci
d'avoir acheté ce téléviseur Insignia de qualité. Nous
espérons que vous apprécierez la qualité et la abilité de
ce produit pendant plusieurs années.
_______________________________
Cordon
d'alimentation
Couvercle du socle
Télécommande
avec piles (2 AA)
Socle du
téléviseur
Vis M4 de 12 mm (4)
NOUS SOMMES POUR
L'ÉCOLOGIE!
Le Guide de l'utilisateur n'est pas livré avec
l'appareil, mais est disponible en ligne.
Allez sur le site www.insigniaproducts.com,
cliquez sur Support & Service (Assistance et
service), saisissez le numéro de modèle dans
le champ Product Search (Recherche du
produit), puis cliquez sur Search (Recherche).
Face avant
Témoin de Capteur de
marche-arrêt
télécommande
Installation du socle
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
a n de le protéger des rayures et des dégâts matériels.
2 Fixer le socle à son axe sur le téléviseur à l'aide des quatre vis fournies.
Installation d'un support de montage mural
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée
a n de le protéger des rayures et des dégâts matériels.
2 Retirer les quatre vis de xation de l'axe du socle au téléviseur, puis extraire l'axe.
3 Fixer l e couvercle du socle au dos du téléviseur à l'aide des quatre vis dernièrement retirées.
4 Fixer le support de montage mural à l'aide des trous de montage au dos du téléviseur.
A n d'accrocher le téléviseur correctement, consulter les instructions fournies avec le
support de montage mural.
Axe du socle
Couvercle du socle
Avertissement
Un montage mural de cet appareil ne peut se faire qu'avec un support de montage mural homologué UL.
Identi cation des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques.
Pour une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion disponible.
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
OU
Meilleure
Vidéo à composantes
et audio analogique
OU
Bonne
Vidéo composite
et audio analogique
Il est possible d'utiliser la prise HDMI 1 pour connecter un périphérique DVI au téléviseur. Il faut toutefois
utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI connecté à la prise du périphérique DVI.
Connexion d'un lecteur DVD ou Blu-ray, d'un
récepteur câble ou satellite, d'un caméscope ou
d'une console de jeux vidéo
Utilisation d'un câble HDMI (optimale)
Remarque : Câble non fourni.
Utilisation de câbles à composantes (meilleure)
COMPONENT
OUT
Y / VIDEO
P P L R
B R
Remarque : Les câbles ne sont pas inclus.
Utilisation d'un câble composite (bonne)
AUDIO/VIDEO
OUT
Y / VIDEO
P P L R
B R
Brancher le connecteur
jaune sur la prise verte
Remarque : Câble non fourni.
Y/VIDEO.
Connexion à la prise murale de l'antenne ou du câble
Connecter un câble coaxial à la prise d'antenne/câble (ANT/CABLE) au dos du
téléviseur et à la prise murale de l'antenne ou du câble.
CÂBLE
Y / VIDEO
P P L R
B R
Remarque : Câble non fourni.
