Dynex DX-24LD230A12 Guía De Instalación Rápida

Televisor Combo LCD/Reproductor
de DVD de 24", 1080p

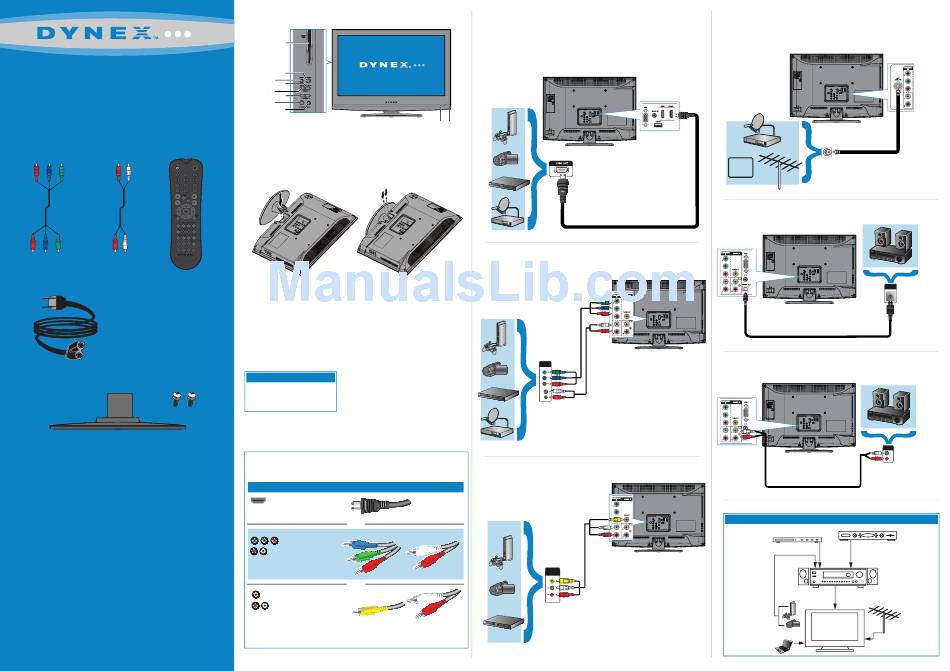

GUÍA DE INSTALACIÓN
RÁPIDA
DX-24LD230A12
Cable de video Cable de audio
de componentes
Control remoto
y 2 pilas AAA
Cable de alimentación
de CA
Base para televisor y dos tornillos M4 x L18 mm
WE ARE GOING GREEN!
A copy of your User Guide is not provided
in the box but is available online.
Go to www.dynexproducts.com, click
Support & Service, enter your model number
in the Product Search field, then click Search.
Vista frontal
Ranura para discos
Expulsar
Menú
Reproducción/Canal ▲
Detener/Canal ▼
Volumen +/-
Encendido
Entrada
control remoto
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
superficie acolchonada y limpia para protegerlo de daños y rayones.
2 Fije la base al televisor con los dos tornillos suministrados.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
superficie acolchonada y limpia para protegerlo de daños y rayones.
2 Remueva los dos tornillos que sujetan la base y remueva la base.
3 Fije el soporte de montaje en pared a su televisor usando los agujeros de
montaje en la parte posterior de su televisor. Vea las instrucciones que vienen
con el soporte de montaje en pared para la información de cómo colgar
correctamente su televisor.
Advertencia
Este aparato está diseñado para
ser soportado por un soporte de
montaje en pared listado por UL.
Identificación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para obtener
el video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Tipo de conexión
Calidad de video Conector del cable
HDMI video/audio Óptima
O
Mejor
Video de componentes
y audio analógico
O
Buena
Video compuesto
y audio analógico
Se puede usar una toma HDMI para conectar un equipo con DVI a su televisor. Necesitará usar
un adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del equipo
con DVI.
Conexión de un reproductor de DVD o Blu-ray, de
una caja decodificadora para TV por cable, de un
receptor de satélite o de una consola de
videojuegos
Usando un puerto HDMI (óptima)
Sensor del Indicador de
encendido
Uso de cables de componentes (mejor)
AUDIO/VIDEO
OUT
Uso de cables compuestos (buena)
AUDIO/VIDEO
OUT
Conexión a una toma de pared de antena/TV
por cable
Conecte un cable coaxial (no se incluye) a la toma de entrada de la antena o TV por
cable (ANT/CABLE IN) en la parte posterior de su televisor y a la toma de pared de
antena/TV por cable.
PC/DVI
CABLE
Conexión de un sistema de cine en casa
Usando el audio digital
P
B
P
R
P
B
P
R
Usando el audio analógico
P B
P R
P B
Conexión de un sistema de cine en casa con múltiples dispositivos
P R
Reproductor de discos Blu-ray/reproductor
Consola de
videojuegos o cámara
Computadora
P B
P R
OPTICAL
AUDIO IN
AUDIO IN
Caja de TV por cable o satélite
de DVD/VCR
Receptor
de AV
Antena o TV por
cable (sin caja)
