SyncMaster 305T

Advertisement

Table of Contents
loading

Related Manuals for Samsung 305T - SyncMaster - 30" LCD Monitor

Summary of Contents for Samsung 305T - SyncMaster - 30" LCD Monitor

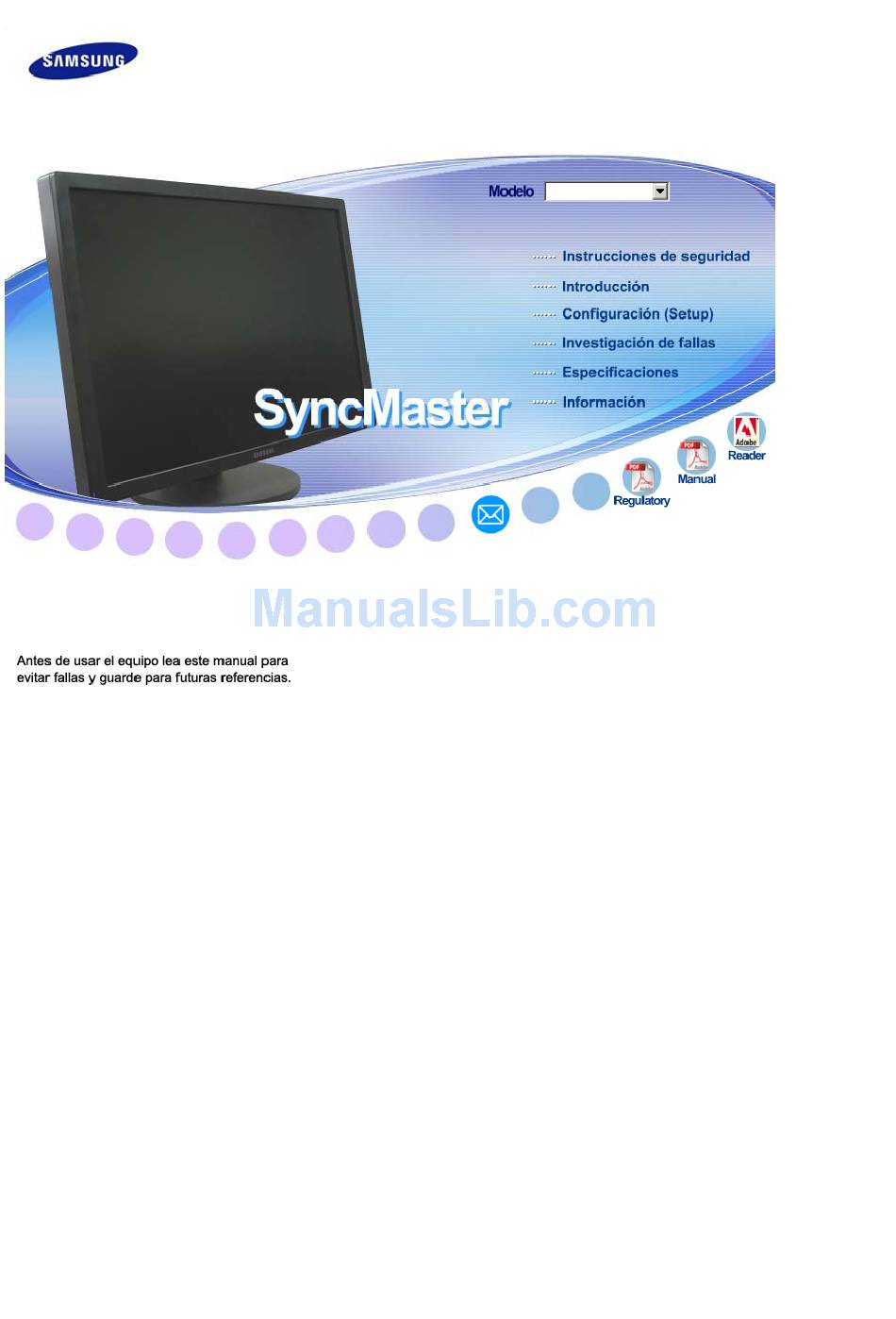

  • Page 1 SyncMaster 305T...
  • Page 2 Simbología Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar daños físicos o perjuicios al equipo. Prohibido Es importante leer y entender en todo momento No desensamblar Desconectar la clavija del tomacorriente No tocar Conectar a tierra para prevenir una descarga eléctrica Alimentación Cuando no use el PC durante largos periodos de tiempo, ajústelo a DPMS.

  • Page 3: Instalación

    No use un tomacorriente estropeado o flojo. Esto podría originar una descarga eléctrica o fuego. No jale el cordón ni toque el tomacorriente con las manos mojadas. Esto podría ocasionar una descarga eléctrica o fuego. Use solamente conectores y receptáculos apropiados para hacer la conexión a tierra.
  • Page 4 Póngase en contacto con un centro de servicio técnico autorizado cuando instale el monitor en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde el producto se vaya a utilizar las 24 del día, como aeropuertos, estaciones, etc. El incumplimiento de estas indicaciones puede causar serios desperfectos en el monitor.
  • Page 5 Coloque el monitor cuidadosamente. Podría dañarse o romperse. No asiente el monitor sobre la pantalla. Se podría dañar la superficie TFT-LCD. La instalación de un soporte de pared debe hacerse por un instalador profesional calificado. La instalación por parte de personal incompetente puede dar lugar a lesiones.
  • Page 6 Use el detergente recomendado con una tela suave. Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo apropiadamente con una tela seca. Un conector sucio puede causar una descarga eléctrica o fuego. No olvide desconectar el cable de alimentación antes de limpiar el producto.
  • Page 7 Esto podría causar una descarga eléctrica o fuego. Mantenga el aparato alejado de lugares expuestos a petróleo, humo o humedad; no lo instale en el interior de un vehículo. Esto podría causar un funcionamiento incorrecto, una descarga eléctrica o fuego. Evite especialmente la utilización del monitor cerca del agua o al aire libre donde podría estar expuesto a la nieve o a la lluvia.
  • Page 8 Nunca meta algo metálico en las aberturas del monitor. Esto podría causar una descarga eléctrica, fuego o lesiones. No introduzca objetos de metal como la punta de un destornillador, un cable o un taladro, ni objetos inflamables como papel o cerillas en los orificios de ventilación, conectores de altavoces o puertos AV.
  • Page 9 antes de mover el monitor. No desconectar correctamente un cable puede dañarlo y provocar un incendio o una descarga eléctrica. Traslade el aparato entre dos o más personas. Una caída del aparato puede dañar éste o causar lesiones físicas. Coloque el aparato fuera del alcance de los niños ya que podrían La caída del aparato puede causar daños físicos o incluso la muerte.
  • Page 10 colgando. La posición de los brazos debe estar por debajo de la altura del corazón.
  • Page 11 Compruebe que los siguientes elementos se incluyan con el monitor. Si falta algún elemento, contáctese con su proveedor. Póngase en contacto con un distribuidor local para adquirir los artículos adicionales Desempaque Manual Documento de garantía (no esta disponible en todas Guía de Instalación Rápida Guía del usuario las localidades)

  • Page 12: Parte Delantera

    Cable DVI (Opción) Cordón eléctrico Se vende por separado Cable USB (Tipo A-B) Parte Delantera Botón Brillo Pulse el botón para ajustar el brillo. ¡å : La pantalla se oscurece. ¡ã : La pantalla se vuelve brillante. Botón de Enciende y apaga el monitor. / encendido/apagado La luz azul se enciende en condiciones normales de funcionamiento y parpadea cuando se configuran los ajustes del monitor.
  • Page 13 (La disposición en la parte posterior del monitor podría variar de producto a producto) DOWN : Conecte el puerto DOWN del monitor USB y un dispositivo USB mediante el cable USB. Para usar DOWN (Puerto de descarga), debe conectar el UP (Cable de carga) al Use sólo el cable USB facilitado con este monitor para conectar el puerto...
  • Page 14 Tope del soporte Retire el pasador de fijación del soporte antes de elevar o bajar el monitor. Conexión del Monitor para mayor información en lo referente a las Conexiónes de cable.

  • Page 15: Conexión Del Monitor

    Conexión del Monitor Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor. Conectar el cordón de suministro eléctrico del monitor a un tomacorriente cercano. Usando el conector DVI (digital) en la tarjeta de vídeo. Conecte el cable DVI al puerto DVI de la parte posterior del monitor.
  • Page 16 Velocidad Alta velocidad Baja velocidad media Velocidad de datos 480 Mbps 12 Mbps 1,5 Mbps 2,5W 2,5W 2,5W Power (máx., por (máx., por (máx., por Consumption puerto) puerto) puerto) Conecte el puerto UP del monitor al puerto USB del ordenador mediante el cable USB. Para usar DOWN, debe conectar el UP (Cable de carga) al PC.
  • Page 17 Cuando conecte un dispositivo al puerto DOWN del monitor, hágalo mediante el cable apropiado para ese dispositivo. (Para asesorarse sobre la compra del cable y los dispositivos externos, diríjase al centro de servicio técnico del producto correspondiente.) La empresa no se hace responsable de los problemas o fallos causados en un dispositivo externo debido al uso de un cable no autorizado para realizar la conexión.
  • Page 18 10 cm desde la superficie de la pared. Para más información, póngase en contacto con el Centro de Reparaciones de Samsung más cercano. Samsung Electronics no será responsable de los daños causados por la utilización de una base distinta de las especificadas.

  • Page 20: Lista De Chequeo

    Lista de chequeo Antes de llamar a un centro de servicio, revise la información proporcionada en esta sección para ver si puede resolver el problema usted mismo. Si necesita ayuda, llame por teléfono al número que figura en el documento de garantía, al número de la sección informaciones o contáctese con el vendedor autorizado.
  • Page 21 una falla del sistema mientras se ejecutan programas de aplicación? ¿Se ha instalado Instalar la tarjeta de video apropiadamente la tarjeta de siguiendo las instrucciones del video? manual de la tarjeta de video. La pantalla se ha ¿Ha regulado la resolución o Regular la resolución y desequilibrado frecuencia del monitor?
  • Page 22 ¿Cómo se puede cambiar la Se puede cambiar la frecuencia reconfigurando la tarjeta frecuencia? de video. Note que el soporte de la tarjeta de video puede variar, dependiendo de la versión del controlador usado. (Busque detalles en el manual del PC o de la tarjeta de video).

  • Page 23: Especificaciones Generales

    Especificaciones generales Especificaciones generales Nombre del Modelo SyncMaster 305T Panel LCD Tamaño 30 pulgadas de ancho de diagonal (75 cm) Area de Presentación 641,28 mm (H) x 400,86 mm (V) Distancia entre Pixels 0,2505 mm (H) x 0,2505 mm (V) Sincronización Horizontal 49,3kHz, 98,7kHz +/- 2kHz...
  • Page 24 690,2 x 502,2 x 280,0 mm / 27,1 x 19,7 x 11,0 pulgadas , 11,6 kg / 25,57 lbs Interfase de Montaje VESA 200 mm x 100 mm, 100 mm x 100 mm Consideraciones medioambientales Operación Temperatura : 10 °C ~ 40 °C (50 °F ~ 104 °F) Humedad : 10% ~ 80%, no-condensación Almacenamiento Temperatura : -20 °C ~ 45 °C (-4 °F ~ 113 °F)

  • Page 25: Modos De Pantalla Predefinidos

    ENERGY2000 cuando es usado con un PC que está equipado con VESA DPMS. ® Como socio de EPA ENERGY STAR Partner, SAMSUNG ha determinado que este producto sigue las directrices de ENERGY ® STAR sobre eficiencia energética. Modos de pantalla predefinidos Si la señal transferida del computador es la misma a la de los Modos de Pantalla Prefijados...

  • Page 26: Contacte Con Samsung Worldwide

    Contacte con SAMSUNG WORLDWIDE Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención al Cliente North America U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx Latin America...
  • Page 27 08 25 3260 (€ 0,15/min) http://www.samsung.com/fr GERMANY 01805 - 121213 (€ 0,14/Min) http://www.samsung.de HUNGARY 06-80-SAMSUNG (7267864) http://www.samsung.com/hu ITALIA 800 SAMSUNG (7267864) http://www.samsung.com/it LUXEMBURG 02 261 03 710 http://www.samsung.lu NETHERLANDS 0900 20 200 88 (€ 0,10/Min) http://www.samsung.com/nl NORWAY 231 627 22 http://www.samsung.com/no...
  • Page 28 TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn Middle East & Africa SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za 800SAMSUNG (7267864) U.A.E http://www.samsung.com/mea 8000-4726 Téminos Dot Pitch (Ancho de Punto) La imagen en el monitor está compuesta de puntos de color rojo, verde y azul. Mientras más cercanos estén, mejor será...

  • Page 29: Para Obtener Una Mejor Presentación

    Está estrictamente prohibida la reproducción de este manual, por cualquier medio, sin el permiso escrito de Samsung electronics Co., Ltd . Samsung electronics Co., Ltd. no será responsable de los errores incurridos aquí o de los daños consiguientes o incidentales relacionados con el suministro, interpretación o uso de este material.
  • Page 30 (APA). Como socio de ENERGY STAR®, Samsung Electronics Co., Ltd. ha determinado que este producto cumple con las directrices de ENERGY STAR® sobre eficiencia energética. Todos los demás nombres mencionados aquí podrían ser marcas comerciales o marcas registradas de sus respectivos dueños.

  • Page 31: Información De Producto (Libre De Retención De Imágenes)

    INFORMACIÓN de PRODUCTO (Libre de retención de imágenes) Los monitores de LCD y las TV pueden tener retención de la imagen al cambiar desde una imagen a otra, especialmente después de visualizar una imagen inmóvil durante mucho tiempo. Esta guía describe el uso correcto de los productos LCD para protegerlos contra la retención de imágenes.
  • Page 32 de imágenes. Evitar: Colores con gran diferencia en la luminiscencia (blanco y negro, gris) Ejemplo) Configuración recomendada: Colores brillantes con poca diferencia en luminiscencia - Cambiar el color de los caracteres y el color del fondo cada 30 minutos Ejemplo) - Cada 30 minutos, cambiar los caracteres con el movimiento.
  • Page 33 Este monitor LCD cumple con la norma ISO13406-2, Sin píxeles defectuosos, de Clase II.
