NETGEAR DGND3700 Manual D'installation

Guide d'installation
Modem/routeur ADSL2+ Gigabit bibande
sans fil N600
DGND3700
Contenu de la boîte :
ADSL
Téléphone
Filtre ADSL
Modem/routeur sans fil N600 Câble Ethernet
Câble téléphonique Adaptateur secteur
AVERTISSEMENT ! N'empilez PAS l'appareil et NE le placez PAS dans des espaces réduits ou fermés. Assurez-vous de laisser un espace d'au moins 5 cm autour de votre appareil.
L'unité ne doit pas être fixée au mur.
Connectez-vous à
la ligne ADSL.
Dans le cas d'une connexion
directe à une ligne DSL.
Ligne
Internet
Remarque : ajoutez un filtre ADSL
pour chaque téléphone qui utilise la
même ligne téléphonique que votre
modem/routeur sans fil.
Etape 1 :
Connectez-vous à Internet via une ligne ADSL
ou le WAN Ethernet.
Internet
Connectez-vous au WAN
Ethernet.
Dans le cas d'une connexion à un
modem fibre/câble.
Modem fibre/câble
Etape 2 :
Connectez votre ordinateur.
Câble téléphonique
Câble Ethernet
Câble Ethernet
(non fourni)
Bouton d'alimentation
Adaptateur secteur
(On/Off)

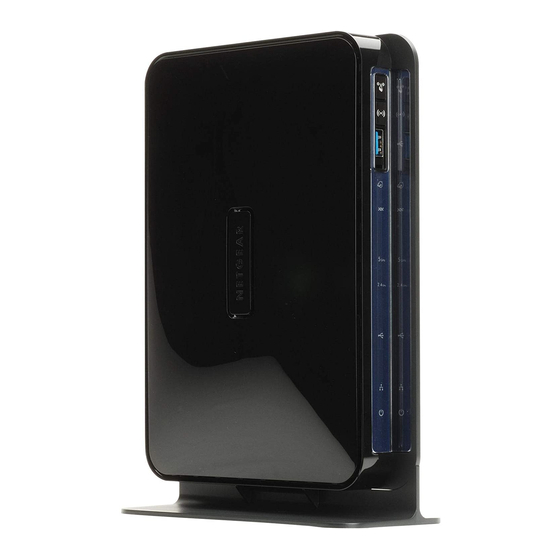

Modem/routeur sans fil N600
Remarque : maintenez le modem/routeur
sans fil DGND3700 N600 en position verticale.
Etape 3 :
Allumez votre routeur.
Attendez que le voyant sans fil
de 2,4 GHz soit vert.
(Suite de la procédure d'installation au verso)
Ordinateur portable ou de bureau
Voyant sans fil
de 2,4 GHz
Modem/routeur sans fil N600
