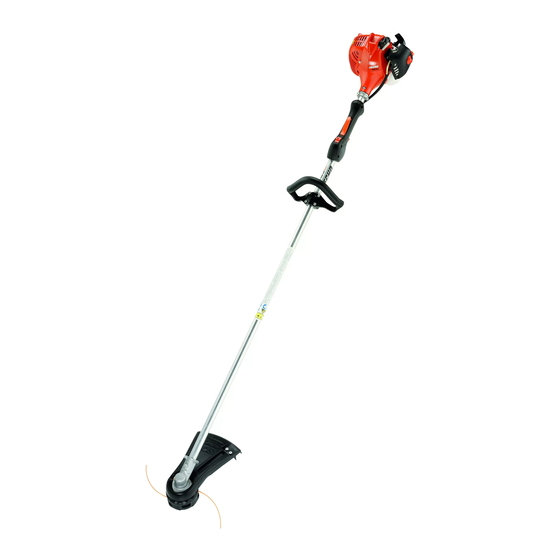

Summary of Contents for Echo SRM-225 - PARTS CATALOG SERIAL NUMBER S04113001001-S04113999999
Page 1
SRM Manual Dual Line Head 99944200220 Heavy Duty Fixed Line Head 99944200900 U-Turn Head ECHO, INCORPORATED 400 Oakwood Road Lake Zurich, Illinois 60047 USA WWW.ECHO-USA.COM 99922200778 REVISED 04/22/09 2009 ECHO Incorporated, RePower is Registered Trademark of ECHO Incorporated. All Rights Reserved...
Table of Contents Part Number Index Table of Contents Click Any Diagram Description Below To View That Diagram. SRM-225 S/N: S04113001001 - S04113999999 Engine Cover, Starter -- i-30............................4 Fuel System..................................6 Intake....................................8 Carburetor -- RB-K93..............................10 Exhaust...................................12 Fan Case, Clutch................................14 Ignition....................................16 Engine, Short Block -- SB1096.............................18 U-Turn Head...................................20 Plastic Shield.................................22 Gear Case..................................24...
Page 3
This Page Intentionally Left Blank - 3 -...
Page 4
Table of Contents Part Number Index SRM-225 Trimmer Engine Cover, Starter -- i-30 99922200778 - 4 - REVISED 04/22/09...
Page 5
Table of Contents Part Number Index SRM-225 Trimmer Engine Cover, Starter -- i-30 ITEM PART NUMBER DESCRIPTION REMARKS A160001090 COVER, ENGINE V805000150 SCREW 5X16 V805000000 TAPPING SCREW 5X16 V805000160 SCREW 5X20 90060300005 WASHER V805000000 TAPPING SCREW 5X16 V804000060 SCREW 4X16 A051001311 RECOIL STARTER ASY INCLUDES ITEMS 9-16...
Table of Contents Part Number Index SRM-225 Trimmer Intake 99922200778 - 8 - REVISED 04/22/09...
Page 9
Table of Contents Part Number Index SRM-225 Trimmer Intake ITEM PART NUMBER DESCRIPTION REMARKS V299000250 THUMB SCREW A232000480 LID, AIR CLEANER 13031054130 FILTER, AIR V805000100 SCREW 5X65 90050000005 12901152730 PLATE, PREVENT P021012870 CASE, AIR CLEANER ------------------ CARBURETOR See Carburetor Diagram For Additional Information V103000480 GASKET, INTAKE V805000160...
Page 10
Table of Contents Part Number Index SRM-225 Trimmer Carburetor -- RB-K93 99922200778 - 10 - REVISED 04/22/09...
Page 11
Table of Contents Part Number Index SRM-225 Trimmer Carburetor -- RB-K93 ITEM PART NUMBER DESCRIPTION REMARKS A021001690 CARBURETOR -- RB-K93 P005002050 ROTOR COVER ASY 12534413931 SCREW, ROTOR COVER ASY 12534452130 SCREW, ROTOR COVER P005001240 SWIVEL P005000190 E-RING P005000100 SCREW, THROTTLE ADJUST P005000280 O-RING ------------------...
Table of Contents Part Number Index SRM-225 Trimmer Ignition 99922200778 - 16 - REVISED 04/22/09...
Page 17
Table of Contents Part Number Index SRM-225 Trimmer Ignition ITEM PART NUMBER DESCRIPTION REMARKS V804000070 SCREW 4X20 A411000130 COIL, IGNITION V475004160 TUBE, INSULATOR A427000013 CAP, SPARK PLUG A426000010 TERMINAL, SPARK PLUG CAP 15901019830 SPARK PLUG -- BPM-8Y A425000000 CANADA MODELS SPARK PLUG -- BPMR-8Y V485001120 LEAD, IGNITION...
Page 18
Table of Contents Part Number Index SRM-225 Trimmer Engine, Short Block -- SB1096 99922200778 - 18 - REVISED 04/22/09...
Page 19
Table of Contents Part Number Index SRM-225 Trimmer Engine, Short Block -- SB1096 ITEM PART NUMBER DESCRIPTION REMARKS SB1096 SHORT BLOCK INCLUDES ITEM 2-20 90016205022 SCREW 5X22 A130000540 CYLINDER V100000160 GASKET, CYLINDER P021007712 PISTON KIT INCLUDES ITEMS 6-9 A101000090 RING, PISTON 10001311520 PIN, PISTON 10001504630...
Table of Contents Part Number Index SRM-225 Trimmer U-Turn Head 99922200778 - 20 - REVISED 04/22/09...
Page 21
Table of Contents Part Number Index SRM-225 Trimmer U-Turn Head ITEM PART NUMBER DESCRIPTION REMARKS X407000410 U-TURN HEAD USE .095" DIAMETER TRIMMER LINE 215601 BOLT, SHAFT X470000160 HOUSING INCLUDES ITEM 3 X475000040 EYELET INCLUDES 2 PER PACKAGE V450000660 SPRING X471000040 DRIVE, OUTER X471000050 CAM, INNER...
Table of Contents Part Number Index SRM-225 Trimmer Main Pipe Assembly, Flexible Driveshaft 99922200778 - 26 - REVISED 04/22/09...
Page 27
Table of Contents Part Number Index SRM-225 Trimmer Main Pipe Assembly, Flexible Driveshaft ITEM PART NUMBER DESCRIPTION REMARKS C050001090 MAIN PIPE ASY INCLUDES ITEMS 2-6 61024644730 STOPPER 61021744730 LINER, MAIN PIPE X505002500 LABEL - CAUTION X505001930 LABEL - HANDLE LOCATION 89015204930 LABEL - PIPE LOCATION 61001344730...
Table of Contents Part Number Index SRM-225 Trimmer Control Handle, Control Cable Asy 99922200778 - 30 - REVISED 04/22/09...
Page 31
Table of Contents Part Number Index SRM-225 Trimmer Control Handle, Control Cable Asy ITEM PART NUMBER DESCRIPTION REMARKS P021015640 CONTROL HANDLE ASY INCLUDES ITEMS 2-3 V804000020 TAPPING SCREW 4X12 V805000160 SCREW 5X20 V495000680 CLAMP C453000151 LOCKOUT, THROTTLE C460000050 LEVER, THROTTLE LOCKOUT V452000240 SPRING, THROTTLE LOCKOUT C450000182...
Page 34
Table of Contents Part Number Index SRM-225 Trimmer Gasket Kit -- P021015980 99922200778 - 34 - REVISED 04/22/09...
Page 35
Table of Contents Part Number Index SRM-225 Trimmer Gasket Kit -- P021015980 ITEM PART NUMBER DESCRIPTION REMARKS P021015980 GASKET KIT 99922200778 - 35 - REVISED 04/22/09...
Table of Contents Part Number Index SRM-225 Trimmer RePower Tune-Up Kit 99922200778 - 36 - REVISED 04/22/09...
Page 37
Table of Contents Part Number Index SRM-225 Trimmer RePower Tune-Up Kit ITEM PART NUMBER DESCRIPTION REMARKS 90074C TUNE-UP KIT 99922200778 - 37 - REVISED 04/22/09...
Table of Contents Part Number Index SRM-225 Trimmer Tools 99922200778 - 38 - REVISED 04/22/09...
Page 39
Table of Contents Part Number Index SRM-225 Trimmer Tools ITEM PART NUMBER DESCRIPTION REMARKS 89541010630 SOCKET WRENCH/SCREWDRIVER 17X19mm X602000020 SOCKET WRENCH/SCREWDRIVER 17X19mm 89541039131 SOCKET WRENCH/SCREWDRIVER 10X19mm 89541006960 SOCKET WRENCH/SCREWDRIVER 13X19mm X602000031 SOCKET WRENCH 17X14.5mm 89751801131 LOCKING ROD 5X120mm 89511200330 OPEN END WRENCH 8X10mm 89512220960 OPEN END WRENCH...
Table of Contents Part Number Index Part Number Index Click The Page Number After Any Part Number To View The Diagram Containing That Part. Part Number Page Part Number Page Part Number Page ------------------ ..... 9, 11 9154503010 ....V104000360 ....10001311520 ....
