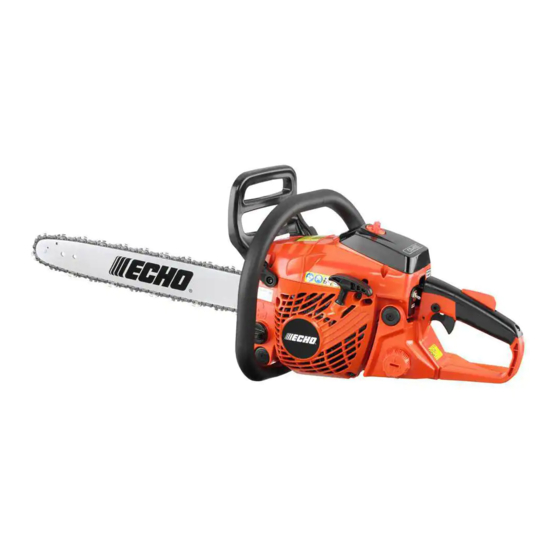

Table of Contents Part Number Index Table of Contents Click Any Diagram Description Below To View That Diagram. CS-400 S/N: C10013001001 - C10013999999 Intake, Cylinder Cover, Ignition Switch, Fuel System....................4 Carburetor -- WT-820................................6 Exhaust.....................................8 Starter.....................................10 Ignition, Flywheel................................12 Chain Brake..................................14 Standard Guide Bar, Sawing Chain, Kick Guard......................16 Clutch.....................................18 Auto-Oiler..................................20 Engine, Short Block -- SB1089.............................22...
Page 3
This Page Intentionally Left Blank - 3 -...
Table of Contents Part Number Index CS-400 Chain Saw Intake, Cylinder Cover, Ignition Switch, Fuel System 99922204127 - 4 - REVISED 03/02/11...
Page 5
Table of Contents Part Number Index CS-400 Chain Saw Intake, Cylinder Cover, Ignition Switch, Fuel System ITEM PART NUMBER DESCRIPTION REMARKS A235000020 KNOB, AIR CLEANER LID P021007153 AIR CLEANER COVER ASY INCLUDES ITEM 3 13033832430 PLUG A160000761 COVER, ENGINE 90023805020 SCREW - 5X20 A209000000 PLATE, INSULATOR...
Page 6
Table of Contents Part Number Index CS-400 Chain Saw Carburetor -- WT-820 99922204127 - 6 - REVISED 03/02/11...
Page 7
Table of Contents Part Number Index CS-400 Chain Saw Carburetor -- WT-820 ITEM PART NUMBER DESCRIPTION REMARKS A021001310 CARBURETOR -- WT-820 12313002960 SCREW 12314203930 COVER, DIAPHRAGM ------------------ BODY, CARBURETOR P003000150 SHAFT, CHOKE 12314926030 WASHER P003001510 LEVER, FAST IDLE P003000140 SPRING, CHOKE RETURN 12312715030 RING, RETAINING 12311403930...
Table of Contents Part Number Index CS-400 Chain Saw Standard Guide Bar, Sawing Chain, Kick Guard 99922204127 - 16 - REVISED 03/02/11...
Page 17
Table of Contents Part Number Index CS-400 Chain Saw Standard Guide Bar, Sawing Chain, Kick Guard ITEM PART NUMBER DESCRIPTION REMARKS 2894901 KICK GUARD KIT 18A0ED3762 GUIDE BAR - 18" -- Pro 91 GAUGE: .050" 91P62CQ SAWING CHAIN - 18" -- Low Profile GAUGE: .050"...
Table of Contents Part Number Index CS-400 Chain Saw Auto-Oiler 99922204127 - 20 - REVISED 03/02/11...
Page 21
Table of Contents Part Number Index CS-400 Chain Saw Auto-Oiler ITEM PART NUMBER DESCRIPTION REMARKS P021001980 AUTO-OILER ASY INCLUDES ITEMS 2-3 C022000000 AUTO-OILER ASY V652000010 GEAR, WORM 90023804012 SCREW - 4X12 43721039931 PIPE, OIL OUTLET 13201326630 CLIP 43721035430 PIPE, OIL 13211512330 GROMMET 43620514730...
Page 22
Table of Contents Part Number Index CS-400 Chain Saw Engine, Short Block -- SB1089 99922204127 - 22 - REVISED 03/02/11...
Page 23
Table of Contents Part Number Index CS-400 Chain Saw Engine, Short Block -- SB1089 ITEM PART NUMBER DESCRIPTION REMARKS SB1089 SHORT BLOCK -- SB1089 INCLUDES ITEMS 2-13 ------------------ CRANKCASE SET INCLUDES ITEM 3 90016205022 SCREW - 5X22 P021010581 PISTON KIT INCLUDES ITEMS 5-9 A101000160 RING, PISTON...
Table of Contents Part Number Index Part Number Index Click The Page Number After Any Part Number To View The Diagram Containing That Part. Part Number Page Part Number Page Part Number Page ------------------ ..... 5, 7, 23 89541039131 .... C460000070 ....
