Westward Operating Instructions and Parts Manual
Model 3JR70A
Please read and save these instructions. Read through this owner's
manual carefully before using product. Protect yourself and others by
observing all safety information, warnings, and cautions. Failure to
comply with instructions could result in personal injury and/or damage to
product or property. Please retain instructions for future reference.

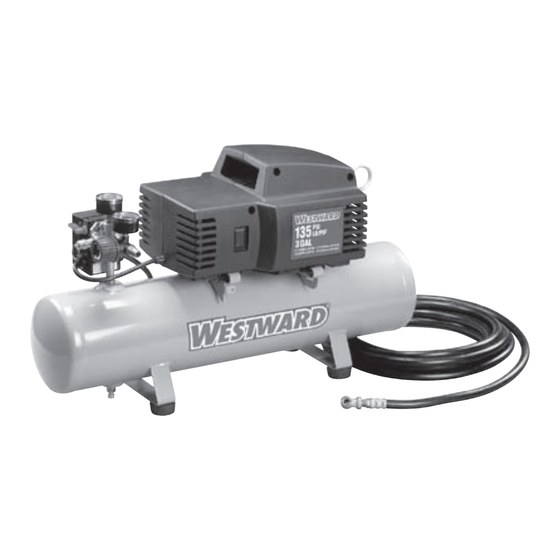

Portable Air Compressor
Description
Oil free air compressor for use in the home with a 50/50 duty cycle. The 3
gallon air compressor is designed for durability and low maintenance. Includes
check valve, pressure switch, safety valve, gauges, regulator, hose, and tire
chuck.
Unpacking
Grasp handle and lift the air
compressor out of the carton.
Remove all packaging from air
compressor and discard. Save
all literature.
After unpacking unit, inspect
carefully for any damage that
may have occurred during
transit. Check for loose,
missing, or damaged parts.
Shipping damage claim must
be filed with carrier.
Specifications
Tank Size
Current
Volts/Hertz/
SCFM@40
SCFM@90
Max.
Required
Phase
(gallons)
PSIG
PSIG
Pressure
Model
3
3.7
120/60/1
2.6
135
3JR70A
10 AMP
Dimensions
Length
Weight
Width
Height
27.75"
10.50"
16"
32 lbs.
DEV002
A08588
Printed in U.S.A.
7/05 r1
